Przewód HVI

Przewody odprowadzające o izolacji wysokonapięciowej HVI służące do zachowania odstępów separujących od części przewodzących. Do stosowania w przypadku równoważnego odstępu separującego s ≤ 75 cm (w powietrzu) lub s ≤ 150 cm (w materiale stałym).

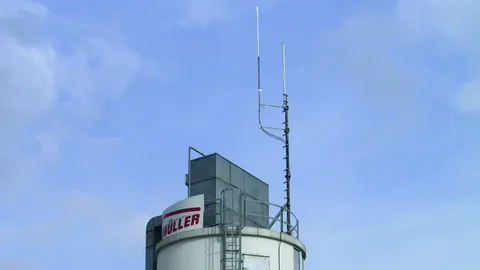

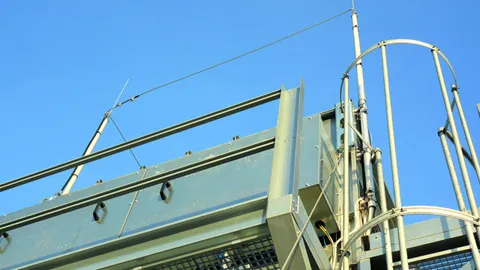

Rura wsporcza z przewodem HVI

Przewód HVI jest ułożony wewnątrz rury wsporczej, co daje atrakcyjny efekt wizualny o niewielkiej powierzchni wystawionej na działanie wiatru.

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 75 cm (w powietrzu) albo s ≤ 150 cm (materiał stały).

Długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

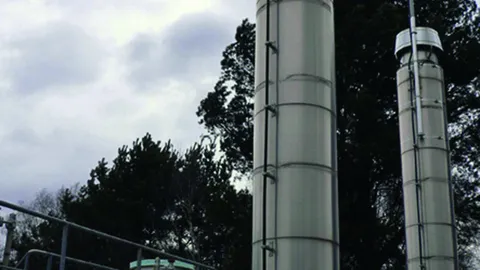

Maszt odgromowy z przewodem HVI

Zapewnia maksymalną długość swobodną urządzenia piorunochronnego tj. 8,5 m.
Montaż należy wykonać za pomocą trzech regulowanych elementów mocujących (art. nr 105 345).
Długość transportowa 6000 mm

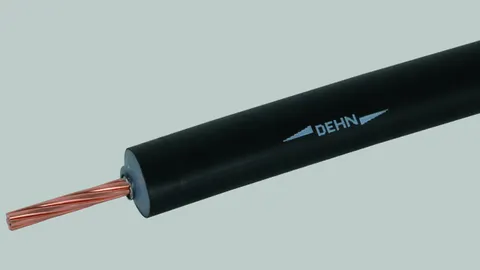

Przewody HVI / HVI long

Przewód odprowadzający o izolacji wysokonapięciowej pozwalający zachować odstęp separujący od elementów przewodzących prąd zgodnie z DIN EN 62305-3 (VDE 0185-305-3).

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 75 cm (w powietrzu) albo s ≤ 150 cm (materiał stały).

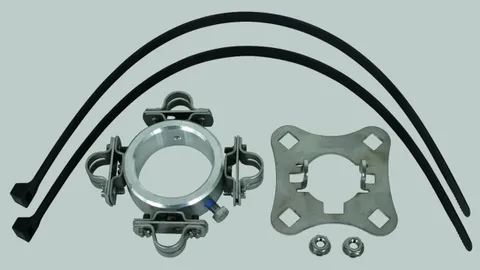

Elementy przyłączeniowe do przewodu HVI long

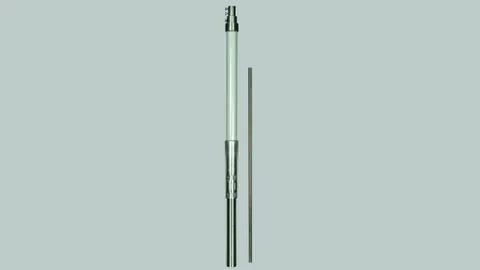

Rury wsporcze do przewodu HVI long

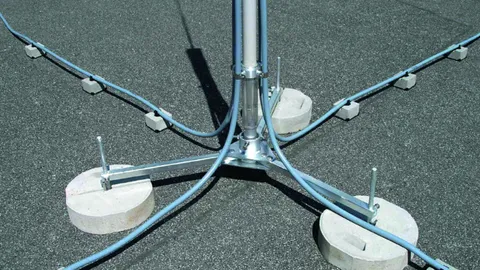

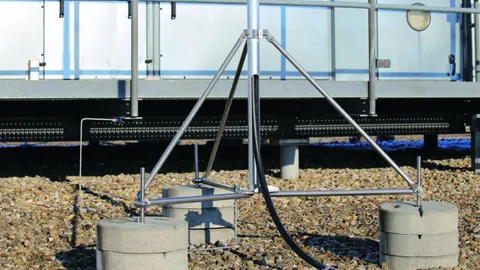

Statyw do rur wsporczych bez wyprowadzenia bocznego

Statywy do rur wsporczych HVI z przewodem HVI poprowadzonym wewnątrz/na zewnątrz rury wsporczej, z podwójną płytką dociskową na 2x drut okrągły 8-10 mm. Z możliwością kompensacji nachylenia dachu do maks. 10° za pomocą regulowanego mocowania na uchwycie podstawy.

Podstawy betonowe do układania jedna na drugiej, podkładki i zestawy wsporników do podstaw do mocowania dodatkowych podstaw betonowych są dostępne osobno jako akcesoria.

Statyw do rur wsporczych z wyprowadzeniem bocznym

Statywy do rur wsporczych HVI z przewodem HVI poprowadzonym wewnątrz/na zewnątrz rury wsporczej, z podwójną płytką dociskową na 2x drut okrągły 8-10 mm. Z możliwością kompensacji nachylenia dachu do maks. 10° za pomocą regulowanego mocowania na uchwycie podstawy.

Podstawy betonowe do układania jedna na drugiej, podkładki i zestawy wsporników do podstaw do mocowania dodatkowych podstaw betonowych są dostępne osobno jako akcesoria.

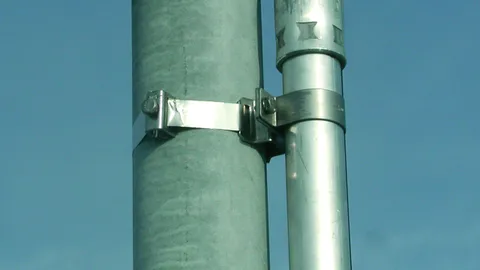

Elementy mocujące do rur wsporczych

Wsporniki dystansujące do anten dookólnych

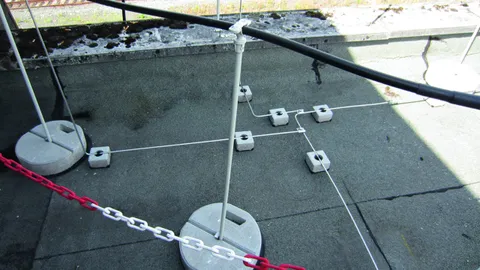

Akcesoria do przewodów HVI i HVI long

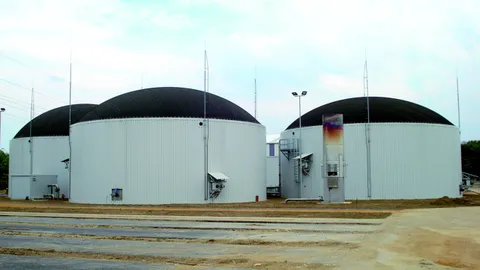

Wsporniki do przewodu HVI w strefach zagrożonych wybuchem (Ex)

Przewód HVI jest przeznaczony do stosowania w obszarach zagrożonych wybuchem, w szczególności w strefach Ex 1 (gazy, opary, mgły) oraz w strefach Ex 21 (pyły).
Specjalne warunki instalacji pozwalają wyeliminować iskrzenie elektryczne do sąsiadujących metalowych części, gdy prąd piorunowy przepływa przez przewód HVI.
Podczas układania przewodu HVI w strefach zagrożenia wybuchem należy przestrzegać specyfikacji podanych w instrukcji montażu.

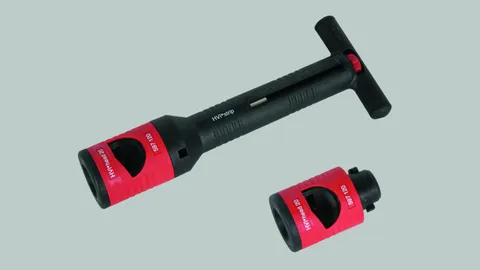

Narzędzie do ściągania izolacji z przewodów HVI light / HVI light plus / HVI

Narzędzie może być używane do ściągania półprzewodzącego płaszcza i jednocześnie izolacji PE przewodów HVI light, HVI (średnica zewnętrzna 20 mm).
  • Narzędzie składa się z rękojeści i różnych wymiennych głowic tnących
  • Długość ściągania izolacji z przewodów HVI light, HVI light plus, HVI można regulować w krokach (punktach blokady) co 0,2 mm za pomocą pokrętła regulacyjnego wbudowanego w rękojeść; ustawioną długość można odczytać ze skali na rękojeści
ObsługaUmieść narzędzie z głowicą tnącą na odciętym końcu przewodu.Proces cięcia / ściągania izolacji odbywa się poprzez obracanie narzędzia w prawo i wywieranie lekkiego nacisku na narzędzie.Wymienna głowica tnąca jest mocowana do rękojeści bez użycia narzędzi za pomocą złącza bagnetowego.

Narzędzie do usuwania płaszcza z przewodów HVI light / HVI light plus / HVI

Narzędzie może być używane do usuwania dodatkowego szarego płaszcza z przewodów HVI light i HVI. DEHNhelix składa się z rękojeści i dodatkowego wymiennego wspornika (w zależności od średnicy przewodu).

Nożyce do przewodów HVI

Nożyce do przewodów do łatwego przycinania na długość przewodów HVI light, HVI (średnica zewnętrzna 20 / 23 mm) i HVI power (średnica zewnętrzna 27 mm), a także do przewodów CUI.
Specjalna konstrukcja nożyc do przewodów pozwala również na właściwe cięcie przewodów wielożyłowych ułatwiając jednocześnie montaż elementów przyłączeniowych.
