Wsporniki dystansujące do anten dookólnych

Anteny o charakterystyce promieniowania 360° są wykorzystywane do różnych zastosowań radiowych. Takie anteny dookólne są również znane na rynku pod angielską nazwą „Omnidirectional Antennas”. Typowe zastosowania anten dookólnych obejmują w praktyce następujące obszary: Komercyjne sieci radiowe, sieci bezpieczeństwa, a czasami także sieci GSM. Są one używane w sieciach GSM tylko w przypadku niskiej ekspozycji na promieniowanie radiowe / niskich częstotliwości radiowych.

W przypadku anten dookólnych należy zauważyć, że metalowe konstrukcje w bezpośrednim sąsiedztwie mają negatywny wpływ na charakterystykę promieniowania, tj. tłumią fale. Im dalej od anten znajdują się takie struktury, tym mniejszy jest ich wpływ na charakterystykę promieniowania.
Aby ocenić rodzaj i rozmiar znajdujących się w pobliżu konstrukcji metalowych wpływających na charakterystykę promieniowania, we współpracy z firmą Kathrein z Rosenheim przeprowadziliśmy pomiary dla produktów DEHN.

Podczas montażu odseparowanych urządzeń piorunochronnych dla anten dookólnych, należy upewnić się, że odseparowana iglica odgromowa chroni antenę pod wystarczającym kątem ochronnym. Należy również wziąć pod uwagę, że musi być zachowany wystarczający odstęp separujący s.

Szczegóły

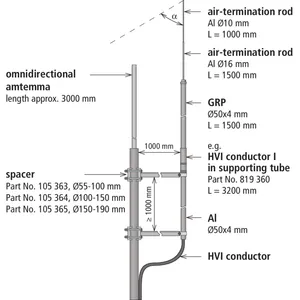

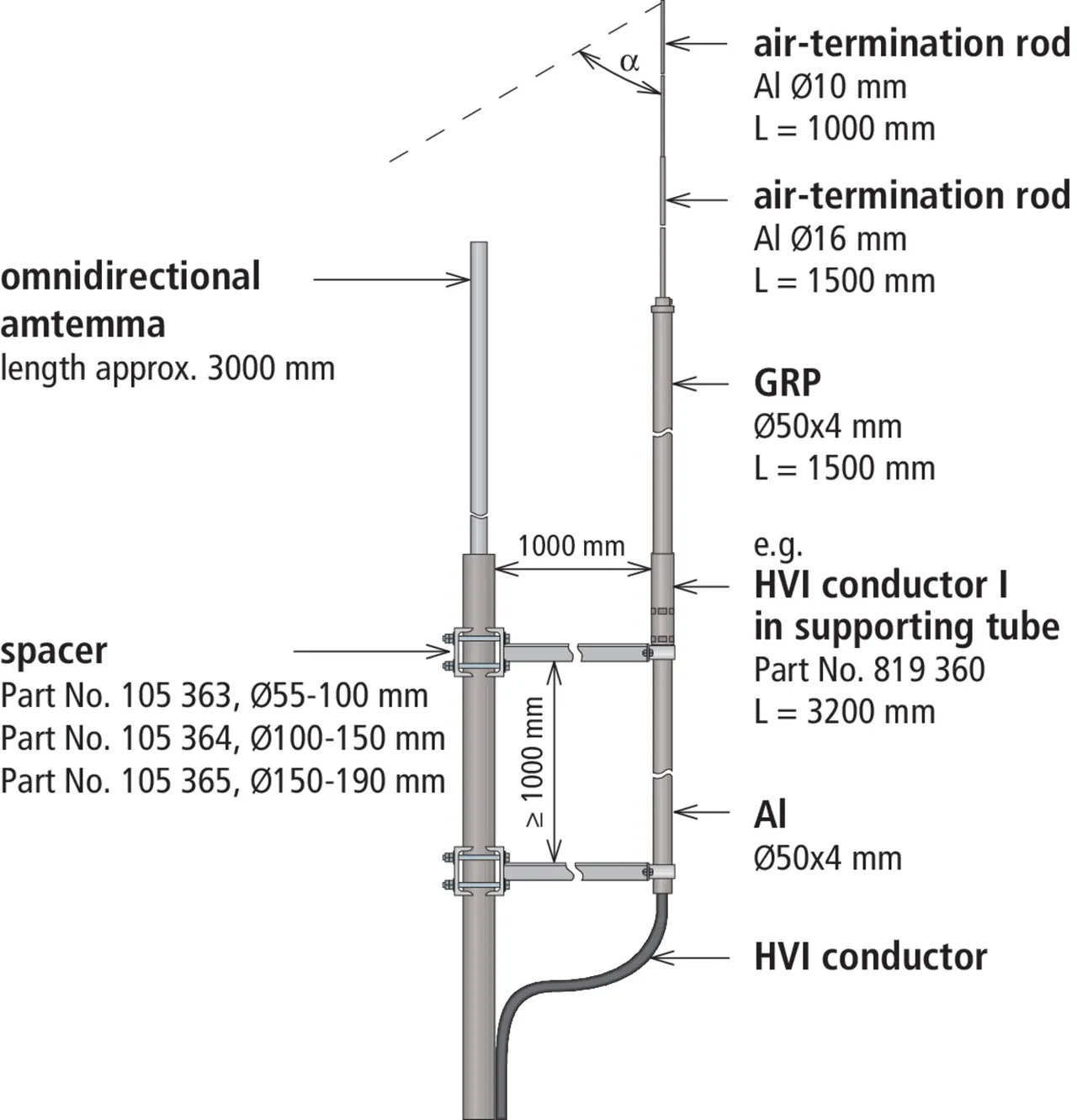

Obraz 2: Przykładowy montaż dla anteny dookólnej o długości 3000 mm
lorem ipsum

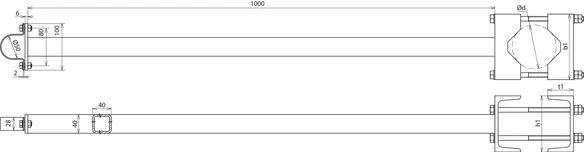

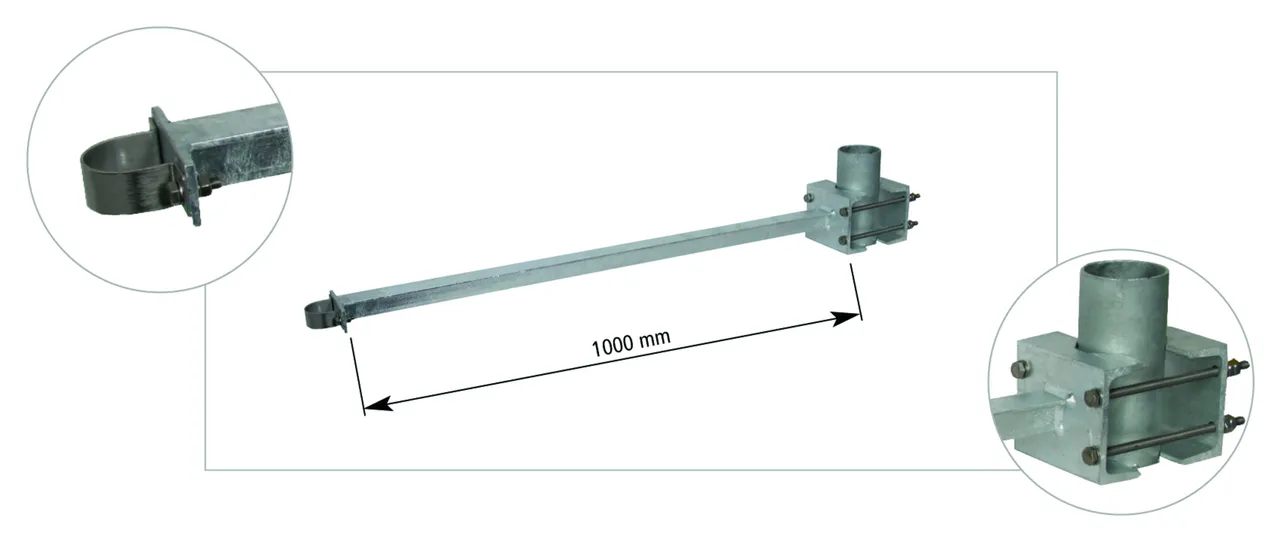

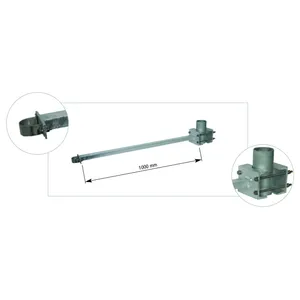

Obraz 3: Wsporniki dystansujące – widok szczegółowy
lorem ipsum
Tabela przeglądowa
lorem ipsum

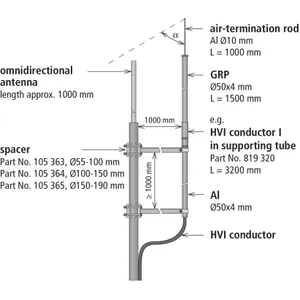

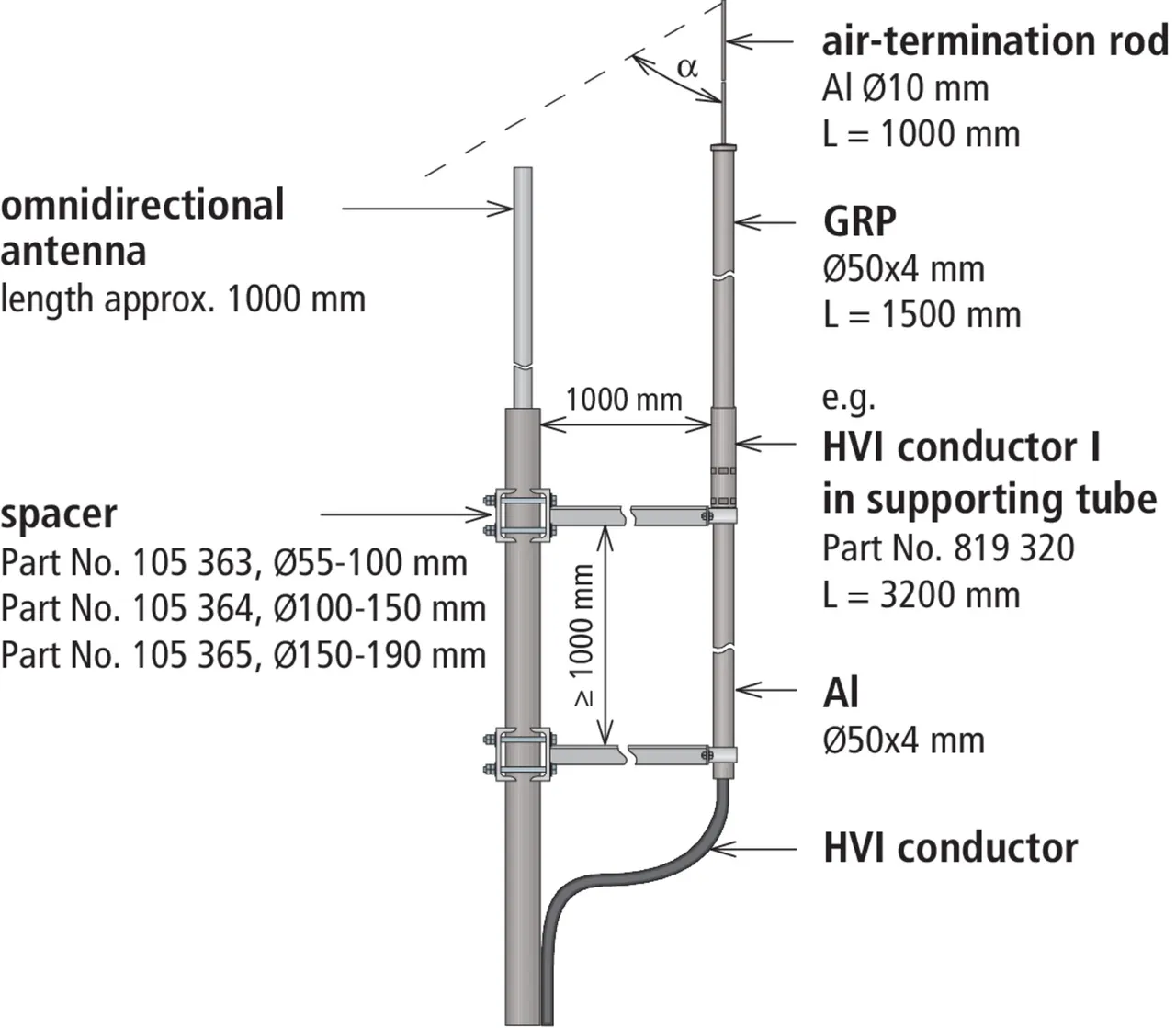

Obraz 1: Przykładowy montaż dla anteny dookólnej o długości 1000 mm
lorem ipsum

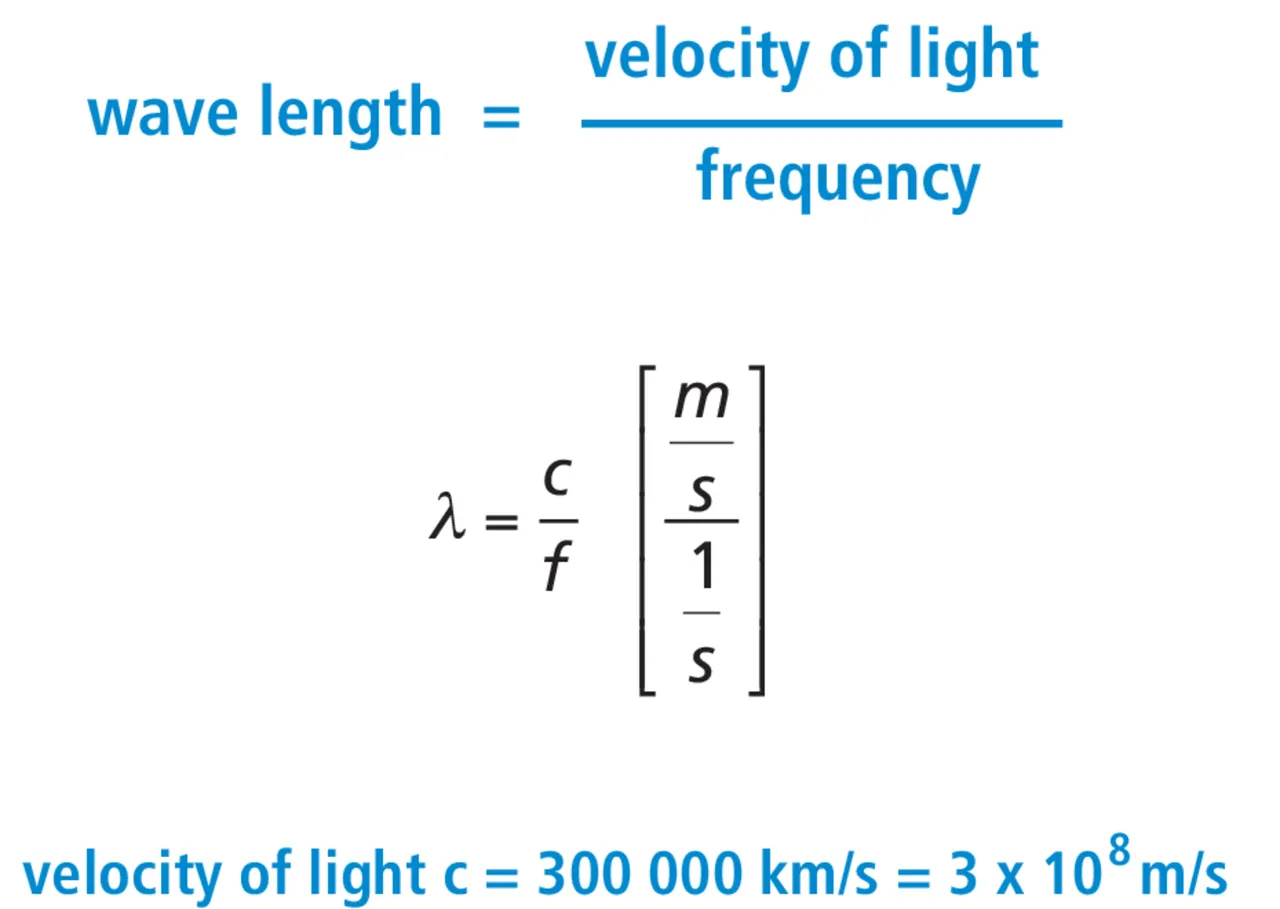

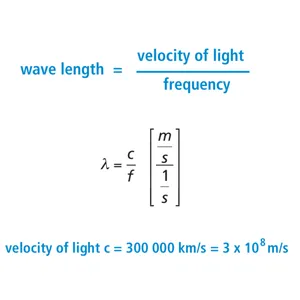

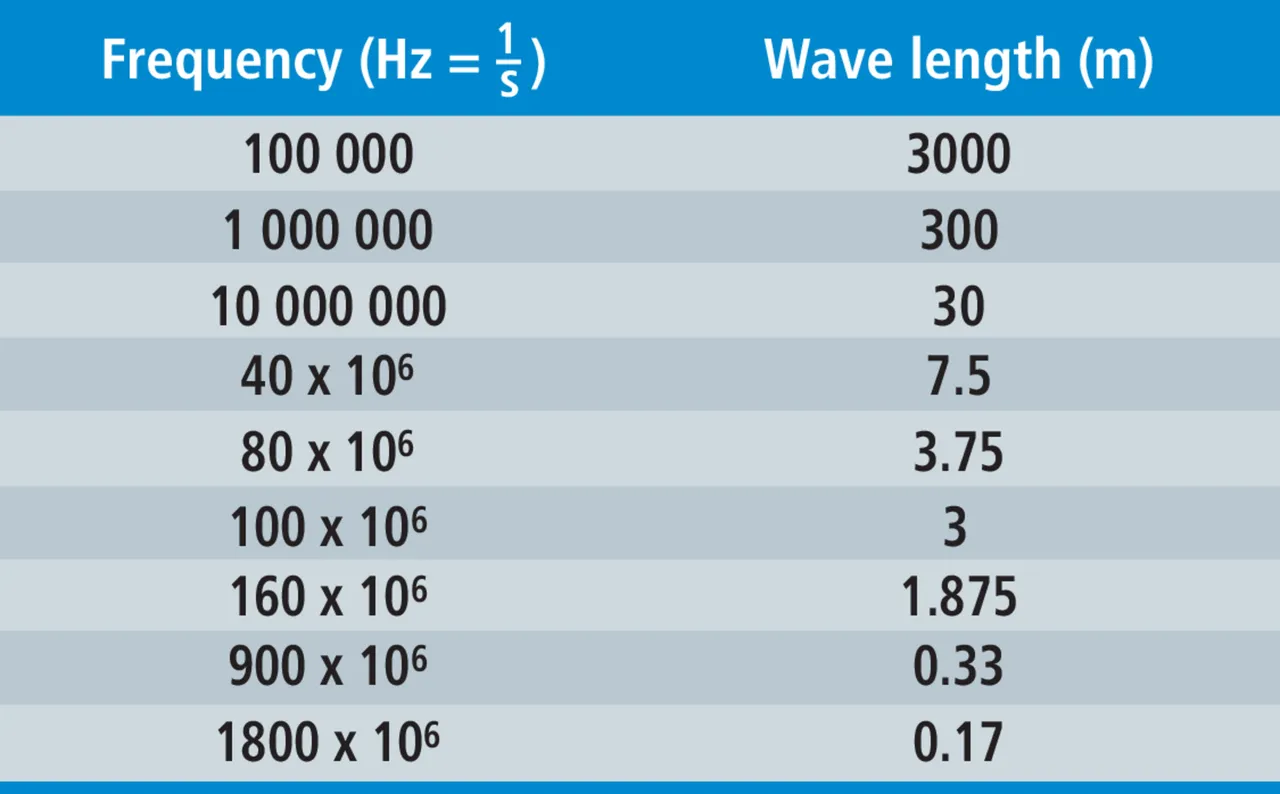

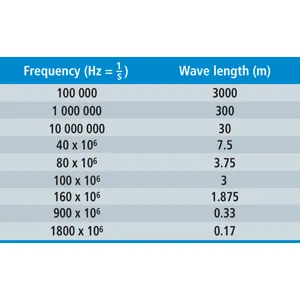

obliczenia długości fali
lorem ipsum

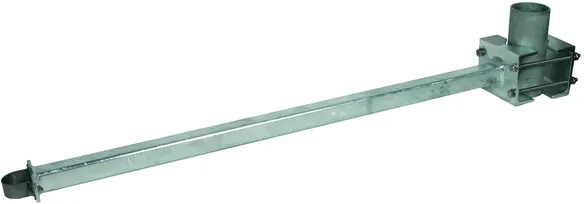

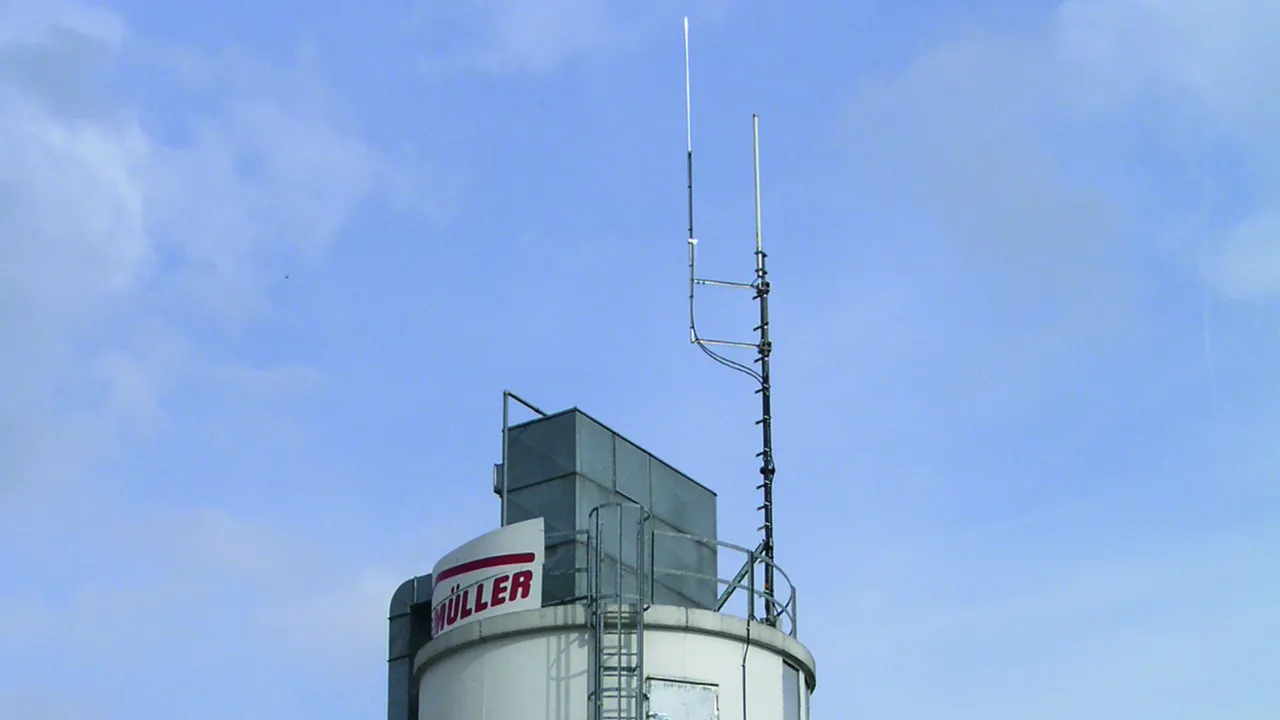

Wspornik dystansujący do rur wsporczych DEHNiso z przewodem HVI prowadzonym wewnątrz i/lub za zewnątrz, montowany na maszcie antenowym.

3 Produkty

Nr kat. 105363 AH D50 1000 D55.100 STTZN

GTIN / EAN 4013364106031, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.87 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Wsporniki dystansujące do anten dookólnych Zakres zacisku 55-100 mm, stal ocynkowana ogniowo
Wsporniki dystansujące do anten dookólnych do mocowania
konstrukcji rury wsporczej w pewnej odległości od masztu antenowego,
do rur wsporczych DEHNiso-Combi z przewodem HVI power
prowadzonym wewnątrz i/lub za zewnątrz.
Na każdą rurę wsporczą odseparowanej iglicy odgromowej
należy zamontować co najmniej dwa wsporniki dystansujące.
Wsporniki dystansujące są zwymiarowane zgodnie
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiał wspornika / profilu kwadratowego: St/tZn
Zakres zacisku (Ø maszt): 55-100 mm
Zakres zacisku (rura wsporcza): 50 mm
Długość elementu dystansującego: 1000 mm
Wymiary: 140 x 120 x 55 mm

Producent: DEHN
Typ: AH D50 1000 D55.100 STTZN
Nr kat.: 105363
lub podobny.



Dane techniczne

Materiał wspornika / profilu kwadratowego St/tZn
Zakres zacisku (Ø maszt) 55-100 mm
Zakres zacisku (rura wsporcza) 50 mm
Długość elementu dystansującego 1000 mm
Wymiary (sz1 x wys1 x gł1) 140 x 120 x 55 mm

Produkt 105363 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105363.

Idź do sklepu internetowego

Nr kat. 105364 AH D50 1000 D100.150 STTZN

GTIN / EAN 4013364106048, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.85 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Wsporniki dystansujące do anten dookólnych Zakres zacisku 100-150 mm, stal ocynkowana ogniowo
Wsporniki dystansujące do anten dookólnych do mocowania
konstrukcji rury wsporczej w pewnej odległości od masztu antenowego,
do rur wsporczych DEHNiso-Combi z przewodem HVI power
prowadzonym wewnątrz i/lub za zewnątrz.
Na każdą rurę wsporczą odseparowanej iglicy
odgromowej należy zamontować co najmniej dwa wsporniki dystansujące.
Wsporniki dystansujące są zwymiarowane zgodnie
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiał wspornika / profilu kwadratowego: St/tZn
Zakres zacisku (Ø maszt): 100-150 mm
Zakres zacisku (rura wsporcza): 50 mm
Długość elementu dystansującego: 1000 mm
Wymiary: 190 x 140 x 60 mm

Producent: DEHN
Typ: AH D50 1000 D100.150 STTZN
Nr kat.: 105364
lub podobny.



Dane techniczne

Materiał wspornika / profilu kwadratowego St/tZn
Zakres zacisku (Ø maszt) 100-150 mm
Zakres zacisku (rura wsporcza) 50 mm
Długość elementu dystansującego 1000 mm
Wymiary (sz1 x wys1 x gł1) 190 x 140 x 60 mm

Produkt 105364 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105364.

Idź do sklepu internetowego

Nr kat. 105365 AH D50 1000 D150.190 STTZN

GTIN / EAN 4013364106055, Nr taryfy celnej (EU): 85389099, Waga brutto: 14.63 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Wsporniki dystansujące do anten dookólnych Zakres zacisku 150-190 mm, stal ocynkowana ogniowo
Wsporniki dystansujące do anten dookólnych do mocowania
konstrukcji rury wsporczej w pewnej odległości od masztu antenowego,
do rur wsporczych DEHNiso-Combi z przewodem HVI power
prowadzonym wewnątrz i/lub za zewnątrz.
Na każdą rurę wsporczą odseparowanej iglicy
odgromowej należy zamontować co najmniej dwa wsporniki dystansujące.
Wsporniki dystansujące są zwymiarowane zgodnie
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiał wspornika / profilu kwadratowego: St/tZn
Zakres zacisku (Ø maszt): 150-190 mm
Zakres zacisku (rura wsporcza): 50 mm
Długość elementu dystansującego: 1000 mm
Wymiary: 230 x 180 x 70 mm

Producent: DEHN
Typ: AH D50 1000 D150.190 STTZN
Nr kat.: 105365
lub podobny.



Dane techniczne

Materiał wspornika / profilu kwadratowego St/tZn
Zakres zacisku (Ø maszt) 150-190 mm
Zakres zacisku (rura wsporcza) 50 mm
Długość elementu dystansującego 1000 mm
Wymiary (sz1 x wys1 x gł1) 230 x 180 x 70 mm

Produkt 105365 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105365.

Idź do sklepu internetowego
