Przewód HVI power

Przewody odprowadzające o izolacji wysokonapięciowej HVI służące do zachowania odstępów separujących od części przewodzących. Do stosowania w przypadku równoważnego odstępu separującego s ≤ 90 cm (w powietrzu) lub s ≤ 180 cm (w materiale stałym).

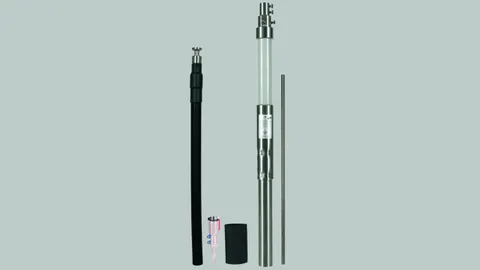

Rura wsporcza z przewodem HVI power

Przewód HVI power jest ułożony wewnątrz rury wsporczej, co daje atrakcyjny efekt wizualny o niewielkiej powierzchni wystawionej na działanie wiatru.

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 90 cm (w powietrzu) albo s ≤ 180 cm (materiał stały).

Długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

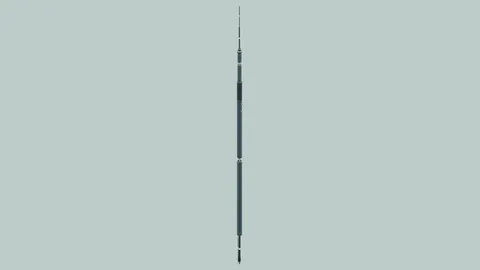

Maszt odgromowy z przewodem HVI power

Zapewnia maksymalną długość swobodną urządzenia piorunochronnego tj. 8,5 m.
Montaż należy wykonać za pomocą trzech regulowanych elementów mocujących (art. nr 105 345).
Długość transportowa 6000 mm.

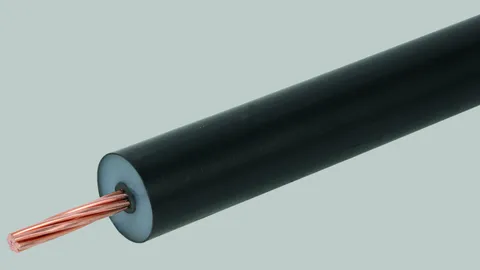

Przewód HVI power

Przewód odprowadzający o izolacji wysokonapięciowej pozwalający zachować odstęp separujący od elementów przewodzących prąd zgodnie z DIN EN 62305-3 (VDE 0185-305-3).

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 90 cm (w powietrzu) albo s ≤ 180 cm (materiał stały).

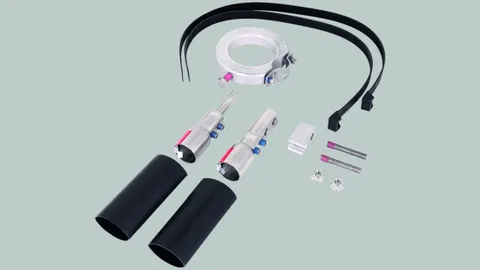

Elementy przyłączeniowe do przewodów HVI power / HVI power long

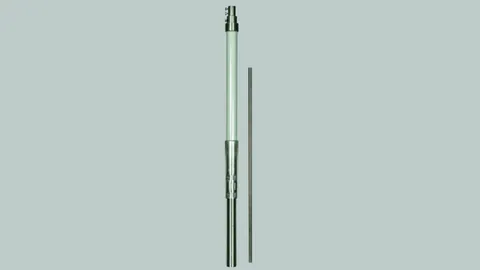

Rury wsporcze do przewodów HVI power / HVI power long

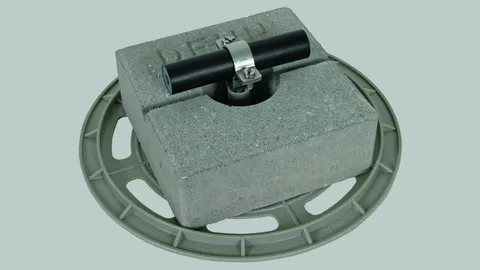

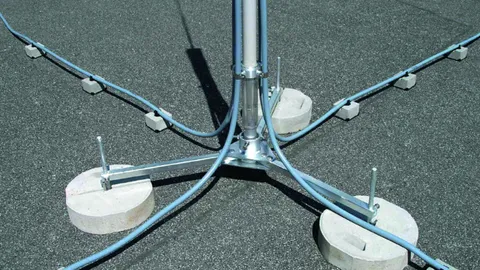

Statyw do rur wsporczych bez wyprowadzenia bocznego

Statywy do rur wsporczych HVI z przewodem HVI poprowadzonym wewnątrz/na zewnątrz rury wsporczej, z podwójną płytką dociskową na 2x drut okrągły 8-10 mm. Z możliwością kompensacji nachylenia dachu do maks. 10° za pomocą regulowanego mocowania na uchwycie podstawy.

Podstawy betonowe do układania jedna na drugiej, podkładki i zestawy wsporników do podstaw do mocowania dodatkowych podstaw betonowych są dostępne osobno jako akcesoria.

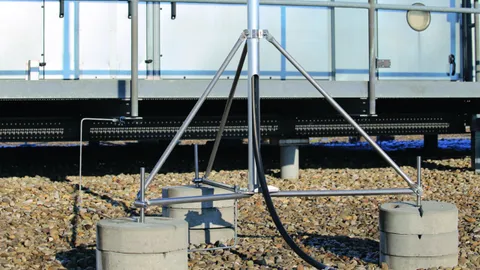

Statyw do rur wsporczych z wyprowadzeniem bocznym

Statywy do rur wsporczych HVI z przewodem HVI poprowadzonym wewnątrz/na zewnątrz rury wsporczej, z podwójną płytką dociskową na 2x drut okrągły 8-10 mm. Z możliwością kompensacji nachylenia dachu do maks. 10° za pomocą regulowanego mocowania na uchwycie podstawy.

Podstawy betonowe do układania jedna na drugiej, podkładki i zestawy wsporników do podstaw do mocowania dodatkowych podstaw betonowych są dostępne osobno jako akcesoria.

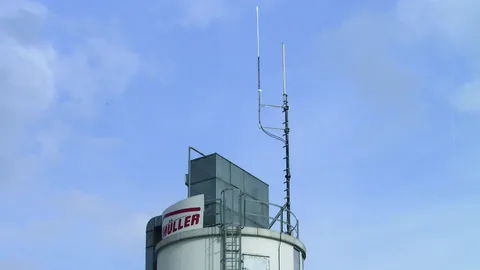

Elementy mocujące do rur wsporczych

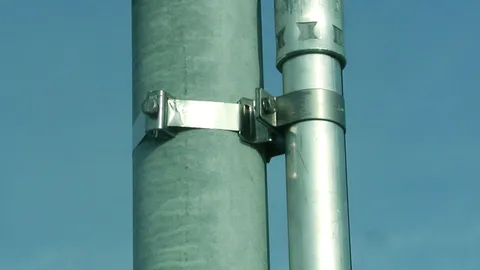

Wsporniki dystansujące do anten dookólnych

Akcesoria do przewodów HVI power / HVI power long

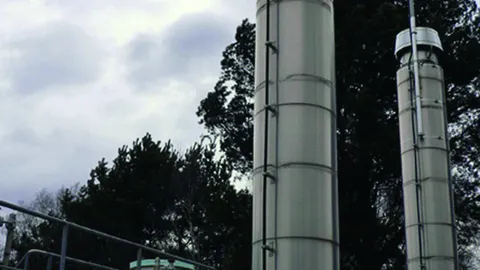

Wsporniki do przewodu HVI power w strefach zagrożonych wybuchem (Ex)

Przewód HVI power jest przeznaczony do stosowania w obszarach zagrożonych wybuchem, w szczególności w strefach Ex 1 (gazy, opary, mgły) oraz w strefach Ex 21 (pyły).
Specjalne warunki instalacji pozwalają wyeliminować iskrzenie elektryczne do sąsiadujących metalowych części, gdy prąd piorunowy przepływa przez przewód HVI power.
Podczas układania przewodu HVI power w strefach zagrożenia wybuchem należy przestrzegać specyfikacji podanych w instrukcji montażu.

Elementy połączeniowe 200 kA (10/350 µs)

Do zastosowań o klasie ochrony I i II systemu ochrony odgromowej (LPL I, II).
Zaciski zostały przetestowane zgodnie z normą DIN EN 62561-1 (VDE 0185-561-1) prądem udarowym pioruna 200 kA (10/350 µs).

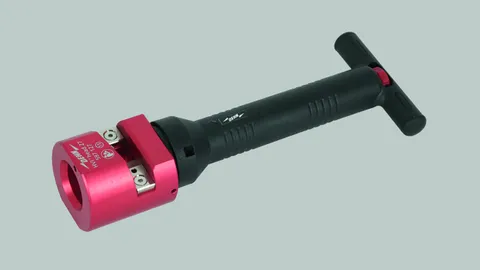

Narzędzie do ściągania izolacji z przewodów HVI power

Narzędzie może być używane do ściągania półprzewodzącego płaszcza i jednocześnie izolacji PE przewodów HVI power (średnica zewnętrzna 27 mm).
  • Narzędzie składa się z rękojeścii różnych wymiennych głowic tnących
  • Długość ściągania izolacji z przewodów HVI power można regulować w krokach (punktach blokady) co 0,2 mm za pomocą pokrętła regulacyjnego wbudowanego w rękojeść; ustawioną długość można odczytać ze skali na rękojeści
ObsługaUmieść narzędzie z głowicą tnącą na odciętym końcu przewodu.Proces cięcia / ściągania izolacji odbywa się poprzez obracanie narzędzia w prawo i wywieranie lekkiego nacisku na narzędzie.Wymienna głowica tnąca jest mocowana do rękojeści bez użycia narzędzi za pomocą złącza bagnetowego.

Nożyce do przewodów HVI

Nożyce do przewodów do łatwego przycinania na długość przewodów HVI light, HVI (średnica zewnętrzna 20 / 23 mm) i HVI power (średnica zewnętrzna 27 mm), a także do przewodów CUI.
Specjalna konstrukcja nożyc do przewodów pozwala również na właściwe cięcie przewodów wielożyłowych ułatwiając jednocześnie montaż elementów przyłączeniowych.
