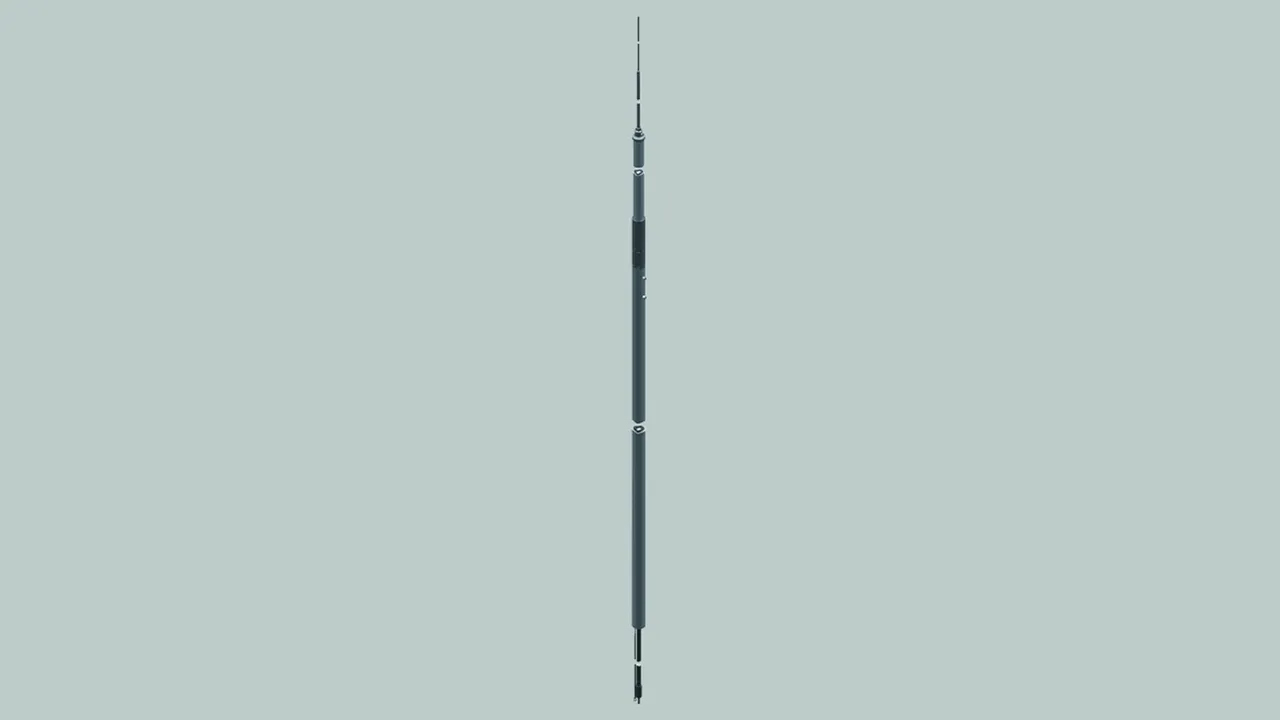

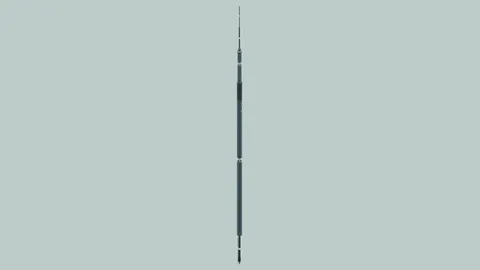

Maszt odgromowy z przewodem HVI power

Zapewnia maksymalną długość swobodną urządzenia piorunochronnego tj. 8,5 m, minimalna długość do zamówienia 10 m.
Montaż należy wykonać za pomocą trzech regulowanych elementów mocujących (art. nr 105 345).

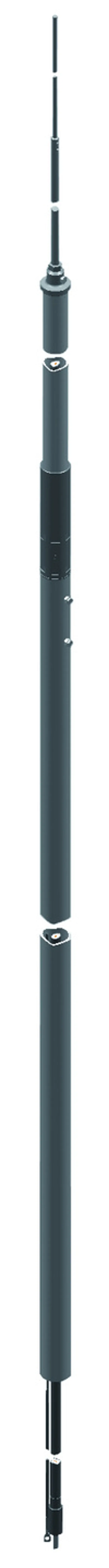

Modułowy maszt odgromowy składa się z następujących elementów:
– Iglica odgromowa, aluminium, Ø22 / 16 / 10 mm, długość 3000 mm
– Rura wsporcza, GRP/aluminium, Ø50 / 60 mm, długość 2300 mm (głębokość wkładania 200 mm)
– Rura masztowa, stal HDG, Ø60 mm, długość 6000 mm, ze śrubami blokującymi M10 ze stali nierdzewnej
– Przewód HVI power poprowadzony wewnątrz
– Długość transportowa 6000 mm

Wykonanie z 1 przewodem HVI power poprowadzonym wewnątrz. Długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

Maksymalna długość całkowita przewodu HVI power dla I klasy ochronności wynosi 11,0 m.
Maksymalna długość całkowita przewodu HVI power dla II klasy ochronności wynosi 15,0 m.
Maksymalna długość całkowita przewodu HVI power dla III klasy ochronności wynosi 22,5 m.

1 Produkt

Nr kat. 819760 FM 60 L11M IP HVIP L10M GFK AL STTZN

GTIN / EAN 4013364240391, Nr taryfy celnej (EU): 85389099, Waga brutto: 57.89 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

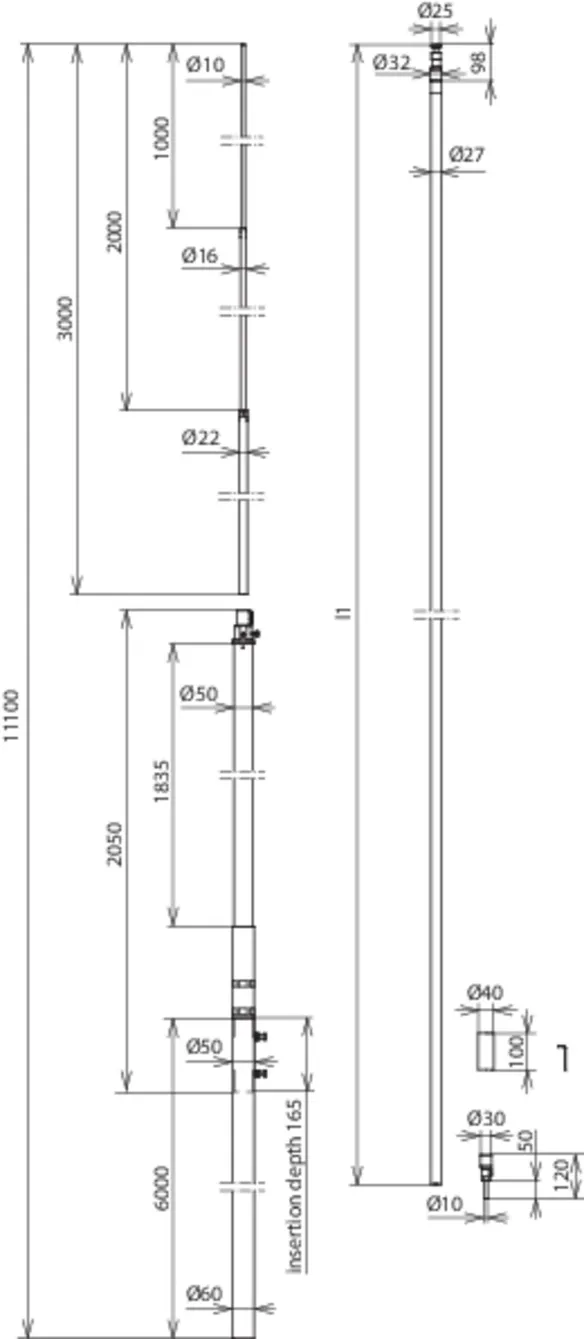

Rysunki

Informacje dodatkowe

Maszty odgromowe z przewodem HVI power
Maszty odgromowe z przewodem HVI power
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd zgodny z normą
DIN EN 62305-3 (VDE 0185-305-3)
Zaprojektowane specjalnie do stosowania np. na komorach fermentacyjnych lub
zbiornikach na gaz w biogazowniach
zgodnie z II klasą ochrony odgromowej urządzenia piorunochronnego.
Maszty odgromowe są zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Urządzenie piorunochronne składa się z następujących elementów:
– Iglica odgromowa, aluminium, Ø22 / 16 / 10 mm, długość 3000 mm
– Rura wsporcza GRP/aluminium Ø50/60 mm
– Rura masztowa, stal HDG, Ø60 mm
dodatkowo
3 regulowane elementy mocujące (art. nr 105 345)
maksymalna długość swobodna urządzenia piorunochronnego 8,5 m
Wykonanie z 1 przewodem HVI power poprowadzonym wewnątrz,
minimalna długość do zamówienia 10,0 m.
Jeśli potrzebny jest dłuższy przewód HVI power,
należy zamówić dodatkową ilość osobno.
Maksymalna długość całkowita przewodu HVI power (LPS I) 11,0 m.
Maksymalna długość całkowita przewodu HVI power (LPS II) 15,0 m.
Maksymalna długość całkowita przewodu HVI power (LPS III) 22,5 m.
Całkowita długość masztu odgromowego: 11000 mm
Długość iglicy odgromowej: 3000 mm
Długość rury wsporczej: 2300 mm
Długość rury masztowej: 6000 mm
Średnica przewodu Ø : 27 mm
Kolor przewodu: czarny ●
Materiał przewodu: Cu
Minimalna długość do zamówienia: 10 m
Maksymalna długość do zamówienia: 35 m
Maksymalne obciążenie wiatrem: (maksymalna długość swobodna 8500 mm, 1x przewód HVI power wewnątrz) 138 km/h
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: FM 60 L11M IP HVIP L10M GFK AL STTZN
Nr kat.: 819760
lub podobny.

Certyfikaty



Dane techniczne

Całkowita długość masztu odgromowego 11000 mm
Długość iglicy odgromowej 3000 mm
Materiał iglicy odgromowej Al
Długość rury wsporczej 2300 mm
Materiał rury wsporczej GRP / aluminium
Długość rury masztowej 6000 mm
Materiał rury masztowej St/tZn
Średnica przewodu Ø 27 mm
Kolor przewodu czarny ●
Materiał przewodu Cu
Minimalna długość do zamówienia 10 m
Maksymalna długość do zamówienia 35 m
Nadaje się do montażu na zewnątrz rury Nie:
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)
