Elementy przyłączeniowe do przewodu HVI long

Zestaw przyłączeniowy do przewodu HVI long Ø 20 mm do montażu wewnątrz rury wsporczej

Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu w rurze wsporczej (odcinek górny) i elementu przyłączeniowego, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie dwie koszulki termokurczliwe.

Te elementy przyłączeniowe mogą być stosowane z rurami wsporczymi przewodów HVI long.

1 Produkt

Nr kat. 819145 HVI LO ASS RIV KF 20 V2A

GTIN / EAN 4013364152533, Nr taryfy celnej (EU): 85359000, Waga brutto: 348.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestaw przyłączeniowy do przewodu HVI long, Ø 20 mm, do montażu wewnątrz rury wsporczej, stal nierdzewna
Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach
Materiał: stal nierdzewna
Przyłączenie: Sworzeń Ø10 mm, dł. 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LO ASS RIV KF 20 V2A
Nr kat.: 819145
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie Sworzeń Ø10 mm, dł. 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819145.

Idź do sklepu internetowego

Zestaw przyłączeniowy do przewodu HVI long Ø 20 mm do montażu na zewnątrz rury wsporczej

Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową) i elementu przyłączeniowego, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie dwie koszulki termokurczliwe.

Te elementy przyłączeniowe mogą być stosowane w połączeniu z zestawami mocującymi (art. nr 819 294) i z rurami wsporczymi przewodów HVI long.

1 Produkt

Nr kat. 819146 HVI LO ASS RAV KF 20 V2A

GTIN / EAN 4013364152540, Nr taryfy celnej (EU): 85359000, Waga brutto: 380.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestaw przyłączeniowy do przewodu HVI long, Ø 20 mm, do montażu na zewnątrz rury wsporczej, stal nierdzewna
Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach
Materiał: stal nierdzewna
Przyłączenie: śruba Ø10 mm, długość 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LO ASS RAV KF 20 V2A
Nr kat.: 819146
lub podobny.



Dane techniczne

Materiał stal nierdzewna
Przyłączenie śruba Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819146.

Idź do sklepu internetowego

Element przyłączeniowy do przewodu (głowica) HVI long Ø 20 mm do montażu na zewnątrz rury wsporczej

Element przyłączeniowy do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową, w zestawie koszulka termokurczliwa).

1 Produkt

Nr kat. 819197 AEA KO KF HVI 20 SW V2A

GTIN / EAN 4013364222236, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.98 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Element przyłączeniowy (odcinek górny) do zakończenia przewodu HVI long
Element przyłączeniowy do zakończenia przewodu HVI long,
do utworzenia końcówki przyłączeniowej przewodu
na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową, w zestawie jedna
koszulka termokurczliwa).
Materiał: stal nierdzewna
Przyłączenie: Gwint M12
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AEA KO KF HVI 20 SW V2A
Nr kat.: 819197
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie Gwint M12
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819197 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819197.

Idź do sklepu internetowego

Element przyłączeniowy do przewodu HVI long Ø 20 mm

Element przyłączeniowy do przewodu HVI long, do utworzenia obszaru przyłączeniowego przewodu, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie 1 koszulka termokurczliwa i 2 opaski kablowe.

1 Produkt

Nr kat. 819199 AE BO10 KF HVI 20 SW V2A

GTIN / EAN 4013364222274, Nr taryfy celnej (EU): 85359000, Waga brutto: 196.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Element przyłączeniowy do zakończenia przewodu HVI long, Ø 20 mm
Element przyłączeniowy do zakończenia przewodu HVI long,
do utworzenia końcówki przyłączeniowej przewodu, do
której podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub
instalacji uziemiającej. W zestawie koszulka termokurczliwa.
Materiał: stal nierdzewna
Przyłączenie: śruba Ø10 mm, długość 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AE BO10 KF HVI 20 SW V2A
Nr kat.: 819199
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie śruba Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819199 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819199.

Idź do sklepu internetowego

Zestaw przyłączeniowy do przewodu HVI long Ø 23 mm do montażu wewnątrz rury wsporczej

Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu w rurze wsporczej (odcinek górny) i elementu przyłączeniowego, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie cztery koszulki termokurczliwe, 2x czarny, 2x szary.

Te elementy przyłączeniowe mogą być stosowane z rurami wsporczymi przewodów HVI long.

1 Produkt

Nr kat. 819147 HVI LO ASS RIV KF 23 V2A

GTIN / EAN 4013364152557, Nr taryfy celnej (EU): 85359000, Waga brutto: 360.01 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestaw przyłączeniowy do przewodu HVI long, Ø 23 mm,
do montażu na zewnątrz rury wsporczej, stal nierdzewna
Elementy przyłączeniowe do zakończenia przewodu HVI long,
na obu końcach, do utworzenia końcówki przyłączeniowej
przewodu w rurze wsporczej (odcinek górny) i elementu przyłączeniowego,
do innych elementów zewnętrznego urządzenia piorunochronnego lub
instalacji uziemiającej. W zestawie cztery koszulki termokurczliwe, 2x czarny, 2x szary.
Materiał: stal nierdzewna
Przyłączenie: Sworzeń Ø10 mm, dł. 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LO ASS RIV KF 23 V2A
Nr kat.: 819147
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie Sworzeń Ø10 mm, dł. 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819147.

Idź do sklepu internetowego

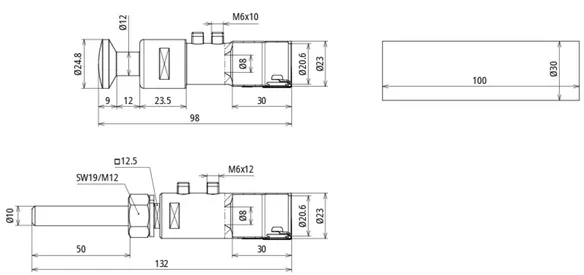

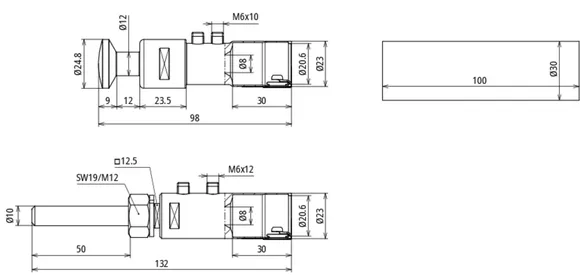

Zestaw przyłączeniowy do przewodu HVI long Ø 23 mm do montażu na zewnątrz rury wsporczej

Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową) i elementu przyłączeniowego, do którego podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. (W zestawie cztery koszulki termokurczliwe, 2x czarna, 2x szara).
Te elementy przyłączeniowe mogą być stosowane w połączeniu z zestawami mocującymi (art. nr 819 294) i rurami wsporczymi przewodów HVI long.

1 Produkt

Nr kat. 819148 HVI LO ASS RAV KF 23 V2A

GTIN / EAN 4013364152564, Nr taryfy celnej (EU): 85359000, Waga brutto: 388.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestaw przyłączeniowy do przewodu HVI long, Ø 23 mm,
do montażu na zewnątrz rury wsporczej, stal nierdzewna
Elementy przyłączeniowe do zakończenia
przewodu HVI long na obu końcach;
do utworzenia końcówki przyłączeniowej przewodu
na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową)
i elementu przyłączeniowego do innych elementów
zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej.
W zestawie cztery koszulki termokurczliwe, 2x czarna,
2x szara.
Materiał: stal nierdzewna
Przyłączenie: Sworzeń Ø10 mm, dł. 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LO ASS RAV KF 23 V2A
Nr kat.: 819148
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie Sworzeń Ø10 mm, dł. 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819148 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819148.

Idź do sklepu internetowego

Element przyłączeniowy (głowica) do przewodu HVI long Ø 23 mm do montażu na zewnątrz rury wsporczej

Element przyłączeniowy do zakończenia przewodu HVI long na obu końcach, do utworzenia końcówki przyłączeniowej przewodu na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową, w zestawie dwie koszulki termokurczliwe, 1x czarna, 1x szara).

1 Produkt

Nr kat. 819196 AEA KO KF HVI 23 GR V2A

GTIN / EAN 4013364222229, Nr taryfy celnej (EU): 85359000, Waga brutto: 195.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Element przyłączeniowy (odcinek górny) Ø 23 mm, montaż na zewnątrz rury, stal nierdzewna
Element przyłączeniowy do zakończenia przewodu HVI long,
do utworzenia końcówki przyłączeniowej przewodu
na zewnątrz na rurze wsporczej (odcinek górny na płytkę przyłączeniową.
W zestawie dwie koszulki termokurczliwe).
Materiał: stal nierdzewna
Przyłączenie: gwint M12
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AEA KO KF HVI 23 GR V2A
Nr kat.: 819196
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie gwint M12
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819196 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819196.

Idź do sklepu internetowego

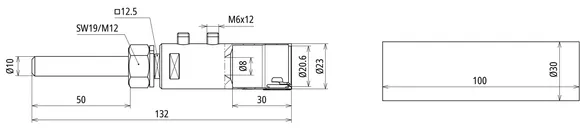

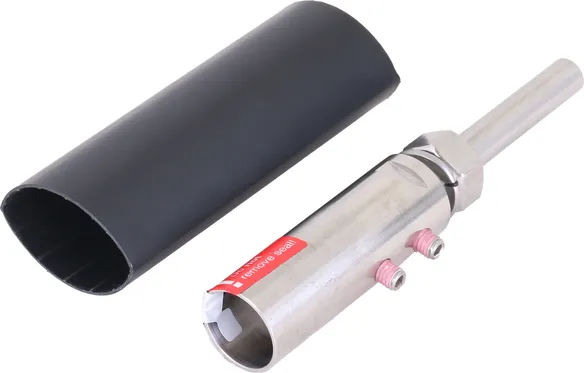

Element przyłączeniowy do przewodu HVI long Ø 23 mm

Element przyłączeniowy do zakończenia przewodu HVI long, do utworzenia końcówki przyłączeniowej przewodu do innych elementów zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie dwie koszulki termokurczliwe, 1x czarna, 1x szara.

1 Produkt

Nr kat. 819198 AE BO10 KF HVI 23 GR V2A

GTIN / EAN 4013364222250, Nr taryfy celnej (EU): 85359000, Waga brutto: 202.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Element przyłączeniowy do przewodu HVI long, Ø 23 mm, stal nierdzewna
Element przyłączeniowy do zakończenia przewodu HVI long,
do utworzenia końcówki przyłączeniowej przewodu, do
której podłączane są inne elementy zewnętrznego urządzenia piorunochronnego lub
Instalacja uziemiająca W zestawie dwie koszulki termokurczliwe.
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AE BO10 KF HVI 23 GR V2A
Nr kat.: 819198
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819198 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819198.

Idź do sklepu internetowego

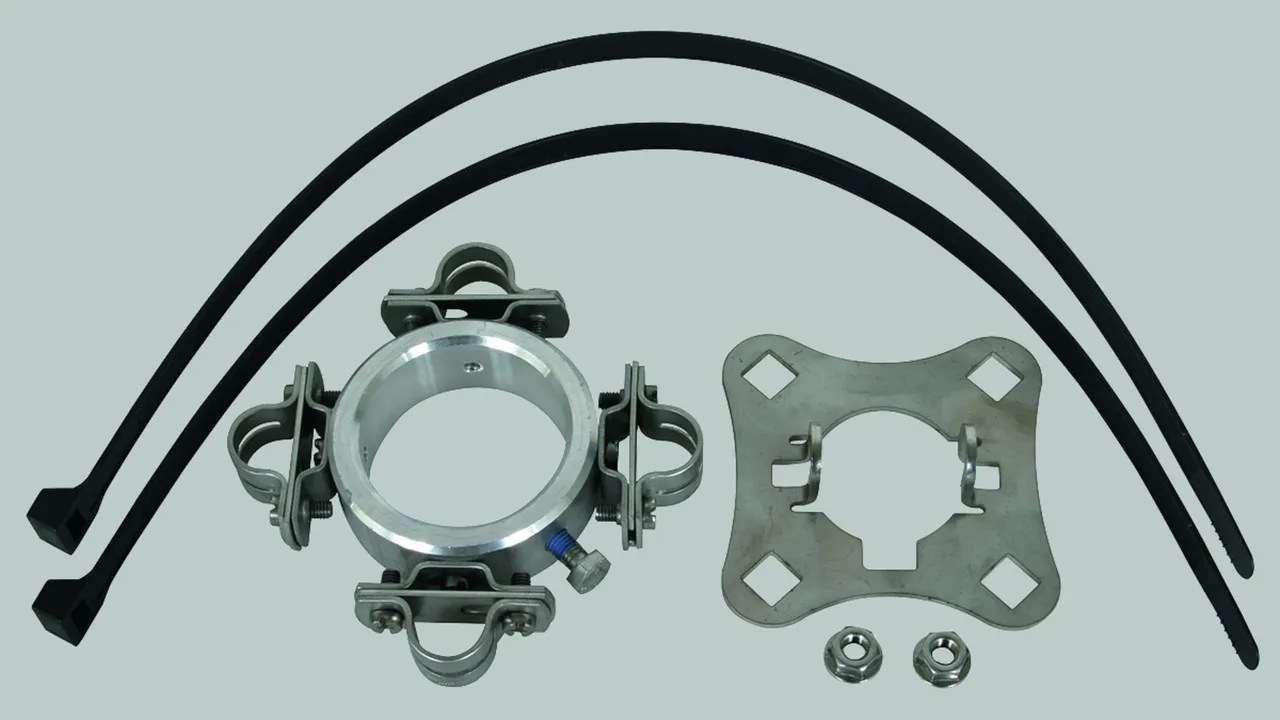

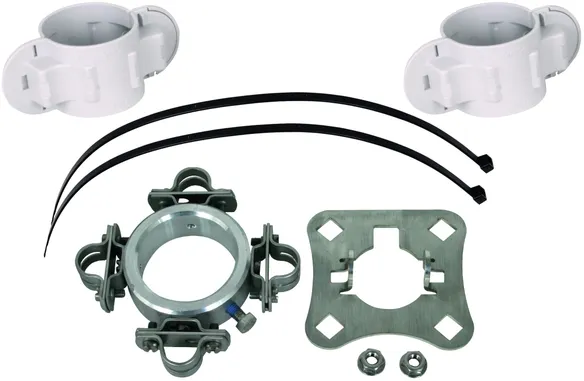

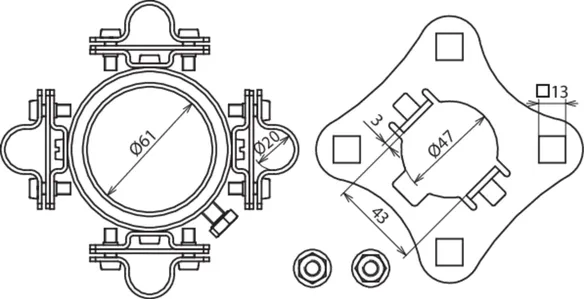

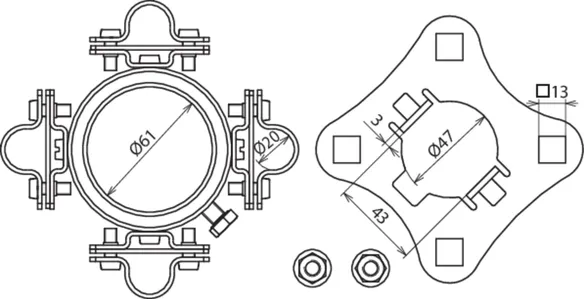

Zestaw mocujący do przewodu HVI long czarnego / szarego

Zestaw mocujący do montażu przewodu HVI long na rurach wsporczych HVI long, składający się z płytki przyłączeniowej (poczwórnej, w tym dwóch nakrętek zabezpieczających) i pierścienia mocującego z czterema szczelinowymi uchwytami przewodu (Ø20 mm) do końcówki przyłączeniowej (w tym dwie opaski kablowe z obejmami z tworzywa sztucznego).

1 Produkt

Nr kat. 819294 BFS D61 4X20

GTIN / EAN 4013364152571, Nr taryfy celnej (EU): 85389099, Waga brutto: 780.80 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

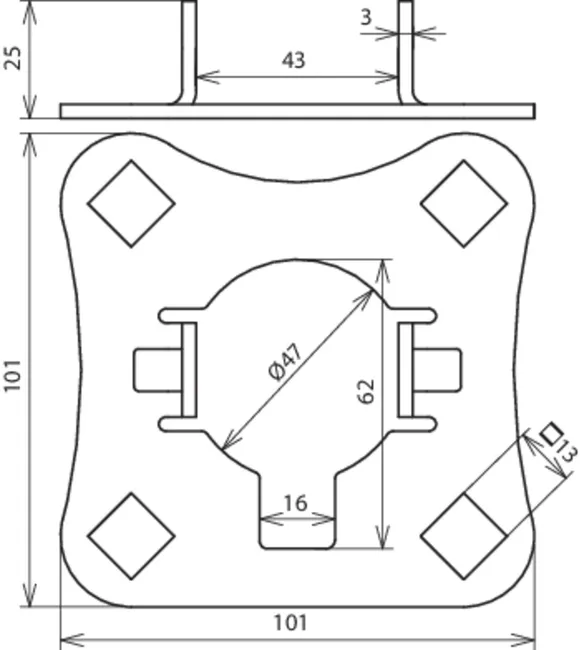

Zestaw mocujący do przewodu HVI long, Ø 20 mm, stal nierdzewna / aluminium
Zestaw mocujący do montażu
przewodu HVI long na rurze wsporczej Ø50 mm,
składający się z płytki przyłączeniowej
(4-krotna, z dwoma nakrętkami zabezpieczającymi) i
pierścienia mocującego z czterema szczelinowymi
uchwytami przewodu do końcówki przyłączeniowej (w zestawie dwie opaski kablowe).
Materiał: stal nierdzewna
Uchwyt płytki przyłączeniowej: otwór kwadratowy 13 mm
Wspornik: 4 x 20 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS D61 4X20
Nr kat.: 819294
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt płytki przyłączeniowej otwór kwadratowy 13 mm
Wspornik 4 x 20 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819294 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819294.

Idź do sklepu internetowego

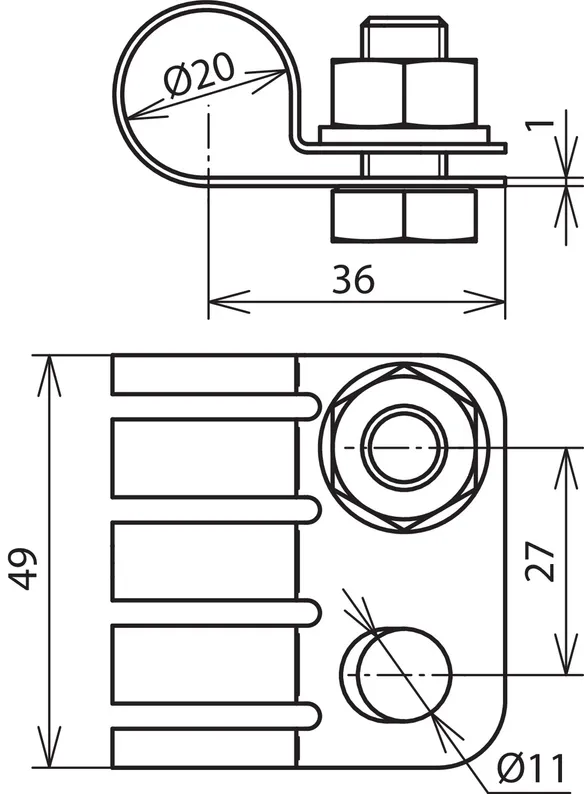

Element wyrównawczy do przewodu HVI long

Do procesu odprowadzania pola elektrycznego przewodu HVI long w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do elektrycznego kontaktu z półprzewodzącym płaszczem.

1 Produkt

Nr kat. 410229 PAE 20 23 AB11 V2A

GTIN / EAN 4013364107731, Nr taryfy celnej (EU): 85359000, Waga brutto: 72.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

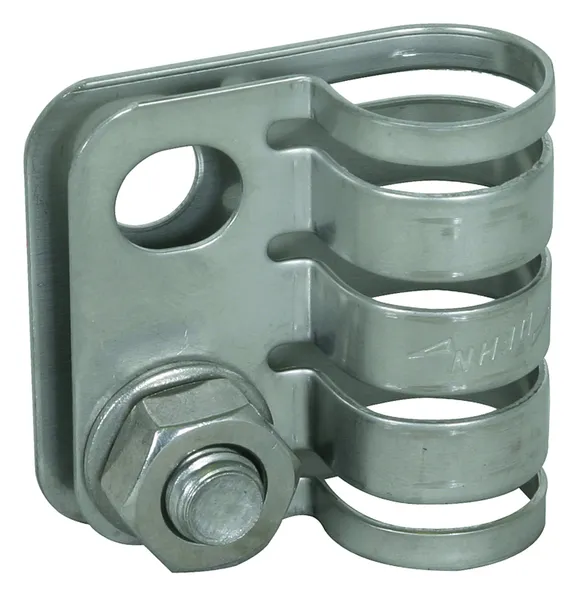

Element wyrównawczy do przewodu HVI long, stal nierdzewna
Element wyrównawczy do przewodu HVI long
do procesu odprowadzania pola elektrycznego przewodu HVI
w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do
elektrycznego kontaktu z półprzewodzącym płaszczem.
Materiał: stal nierdzewna
Zakres zacisku Ø: 20 mm
Otwór przyłączeniowy Ø: 11 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: PAE 20 23 AB11 V2A
Nr kat.: 410229
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Zakres zacisku Ø 20 mm
Otwór przyłączeniowy Ø 11 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410229.

Idź do sklepu internetowego

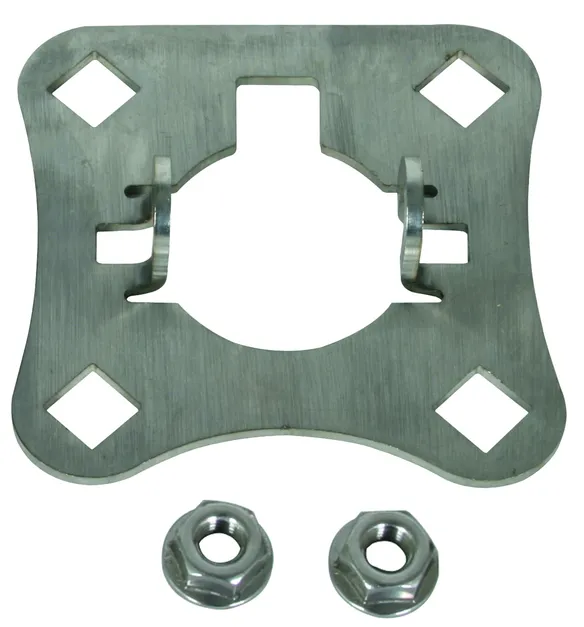

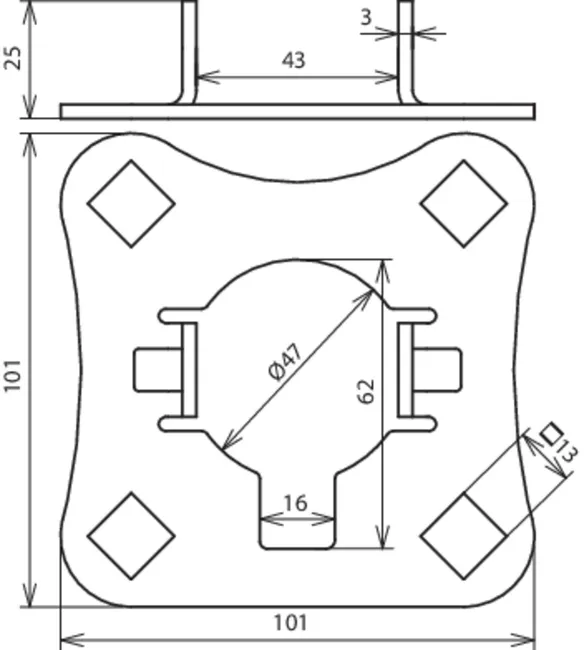

Płytka łącząca

Płytka przyłączeniowa (poczwórna, z dwiema nakrętkami zabezpieczającymi) do montażu przewodu HVI long na rurze ramy wsporczej Ø50 mm (np. art. nr 105 330, 105 331, 105 332, 105 333).

1 Produkt

Nr kat. 819288 AP SR D50 4AE HVI V2A

GTIN / EAN 4013364236479, Nr taryfy celnej (EU): 85389099, Waga brutto: 176.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Płytka przyłączeniowa ze stali nierdzewnej
Płytka przyłączeniowa (poczwórna, z dwoma nakrętkami zabezpieczającymi)
do montażu przewodu HVI long
na rurze wsporczej Ø50 mm
(np. art. nr 105 330, 105 331, 105 332, 105 333).
Materiał: stal nierdzewna
Uchwyt płytki przyłączeniowej: Otwór kwadratowy 13
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AP SR D50 4AE HVI V2A
Nr kat.: 819288
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt płytki przyłączeniowej Otwór kwadratowy 13
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819288 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819288.

Idź do sklepu internetowego

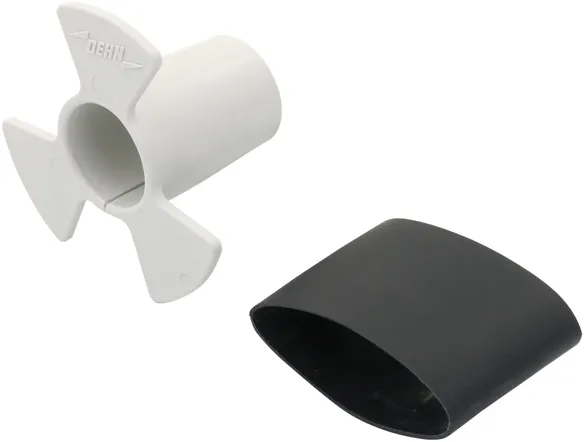

Zestaw montażowy do redukcji hałasu

1 Produkt

Nr kat. 819235 SCHIRM HVI SCH RED

GTIN / EAN 4013364477216, Nr taryfy celnej (EU): 85389099, Waga brutto: 109.60 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Zestaw montażowy do redukcji hałasu
do ułożonego wewnątrz rury wsporczej przewodu HVI long
Ø20 mm i Ø23 mm
Materiał: Tworzywo sztuczne
Można stosować do: HVI long czarny oraz HVI long szary
Średnica przewodu Ø: 20 / 23 mm

Producent: DEHN
Typ: SCHIRM HVI SCH RED
Nr kat.: 819235
lub podobny.

Certyfikaty



Dane techniczne

Materiał Tworzywo sztuczne
Można stosować do HVI long czarny oraz HVI long szary
Średnica przewodu Ø 20 / 23 mm

Produkt 819235 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819235.

Idź do sklepu internetowego
Powrót na górę
