Wsporniki do przewodu HVI w strefach zagrożonych wybuchem (Ex)

Operator zakładu z obszarami zagrożonymi wybuchem jest zobowiązany do podzielenia tych instalacji/części zakładu na różne obszary zagrożone wybuchem. Przy czym w przypadku takich instalacji wyładowania atmosferyczne należy traktować jako potencjalne źródła zapłonu. Krajowe rozporządzenie w sprawie bezpieczeństwa i higieny pracy nakłada obowiązek przygotowania dokumentu zabezpieczenia przed wybuchem. Dokument zabezpieczenia przed wybuchem opisuje różne obszary zagrożone wybuchem.

Przewód HVI jest przeznaczony do stosowania w obszarach zagrożonych wybuchem, w szczególności w strefach Ex 1 (gazy, opary, mgły) oraz w strefach Ex 21 (pyły).
Specjalne warunki instalacji pozwalają wyeliminować iskrzenie elektryczne do sąsiadujących metalowych części, gdy prąd piorunowy przepływa przez przewód HVI.

Szczegóły

lorem ipsum
lorem ipsum

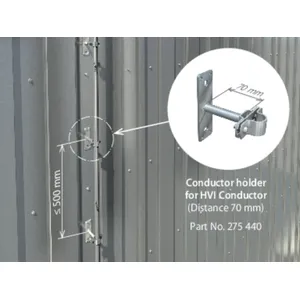

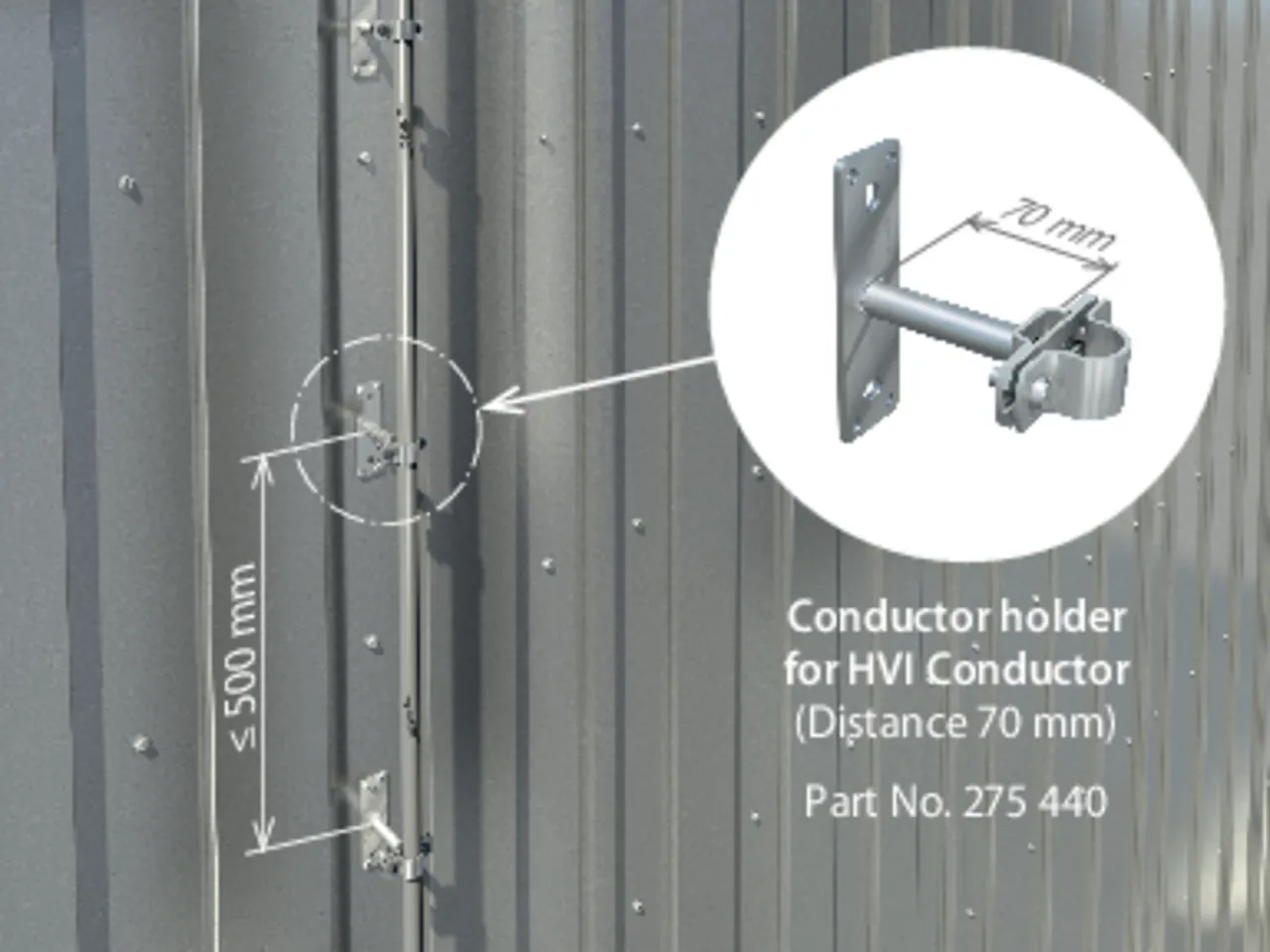

Rysunek systemu – układanie w strefach Ex 1 i 21 na metalowej elewacji.
lorem ipsum

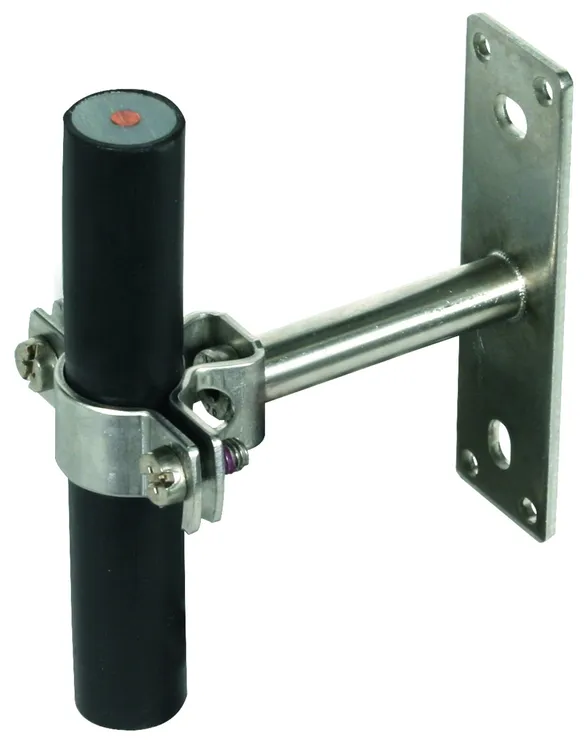

Wsporniki HVI Ex W70

Do mocowania na metalowych elementach konstrukcyjnych (elewacji) w strefach Ex 1 i 21.

1 Produkt

Nr kat. 275440 LH ZS 20 EX W70 BP V2A

GTIN / EAN 4013364146914, Nr taryfy celnej (EU): 85389099, Waga brutto: 164.60 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

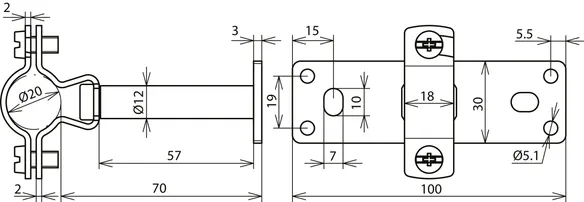

Rysunki

Informacje dodatkowe

Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem, stal nierdzewna
Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem z elementem dystansującym
zapewniającym odstęp 70 mm, do mocowania na metalowych elementach konstrukcyjnych
(elewacji) w strefach Ex 1 i 21.
Uchwyt do drutu: 20 mm
Mocowanie: [4x] Ø5,1 / [2x] 7 x 10 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: LH ZS 20 EX W70 BP V2A
Nr kat.: 275440
lub podobny.

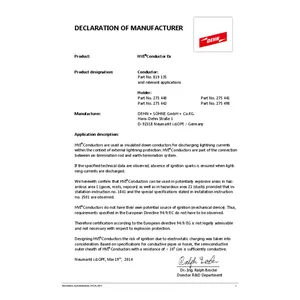

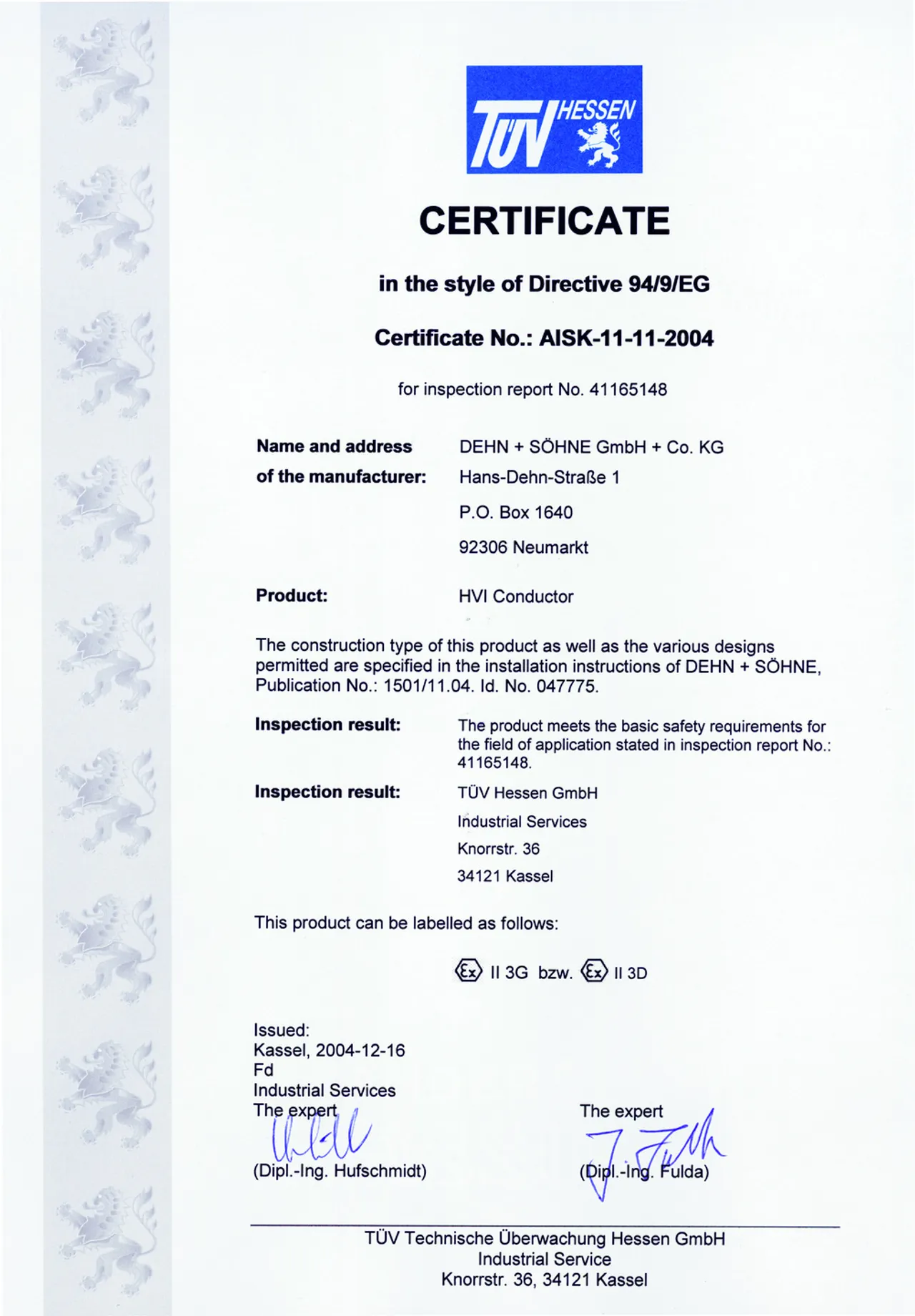

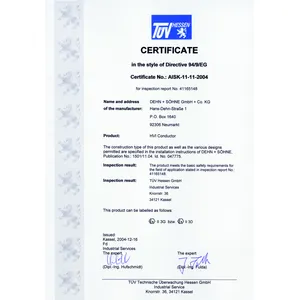

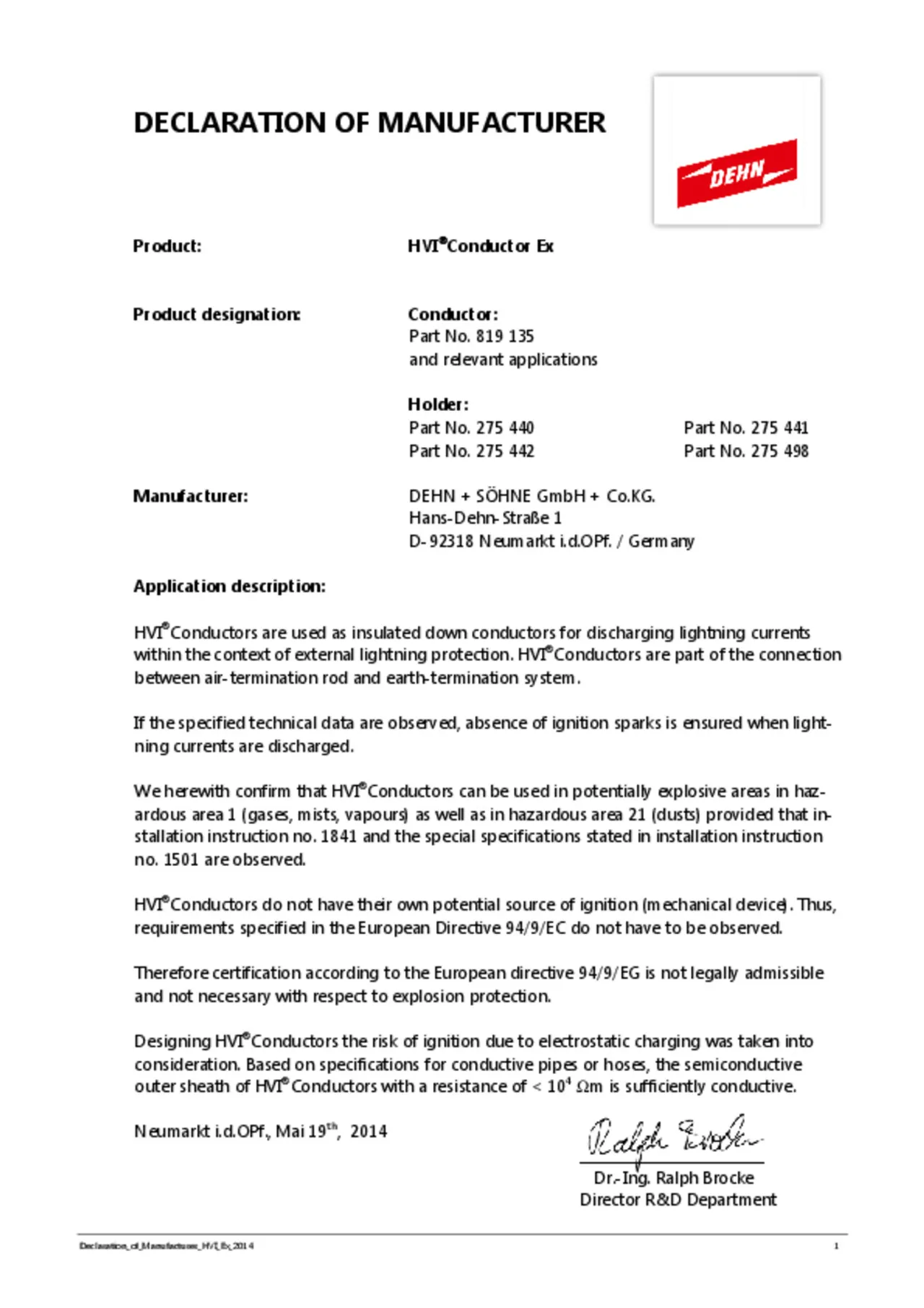

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt do drutu 20 mm
Odległość od ściany 70 mm
Mocowanie [4x] Ø5,1 / [2x] 7 x 10 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275440 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 275440.

Idź do sklepu internetowego

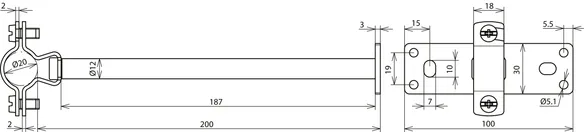

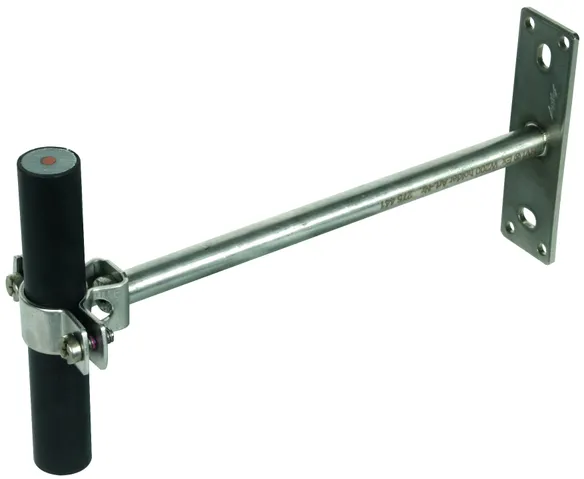

Wsporniki HVI Ex W200

Do mocowania na metalowych elementach konstrukcyjnych (elewacji) w strefach Ex 1 i 21.

1 Produkt

Nr kat. 275441 LH ZS 20 EX W200 BP V2A

GTIN / EAN 4013364146921, Nr taryfy celnej (EU): 85389099, Waga brutto: 255.60 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Wsporniki Ex W200 do przewodu HVI w obszarach zagrożonych wybuchem, stal nierdzewna
Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem z elementem dystansującym
zapewniającym odstęp 200 mm, do mocowania na metalowych elementach konstrukcyjnych (elewacji)
w strefach Ex 1 i 21
Uchwyt do drutu: 20 mm
Mocowanie: [4x] Ø5,1 / [2x] 7 x 10 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: LH ZS 20 EX W200 BP V2A
Nr kat.: 275441
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt do drutu 20 mm
Odległość od ściany 200 mm
Mocowanie [4x] Ø5,1 / [2x] 7 x 10 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275441 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 275441.

Idź do sklepu internetowego

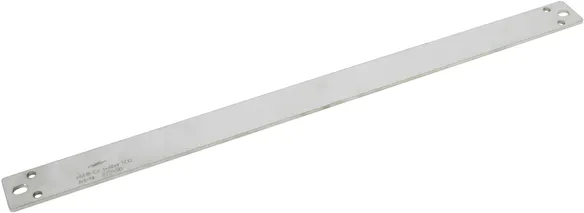

HVI Ex busbar 500

Do układania przewodu HVI ze wspornikiem HVI Ex W70 (art. nr 275 440) na nieprzewodzącej konstrukcji, np. kamieniu, drewnie.

1 Produkt

Nr kat. 275498 VS EX 500 V2A

GTIN / EAN 4013364146945, Nr taryfy celnej (EU): 85389099, Waga brutto: 320.00 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

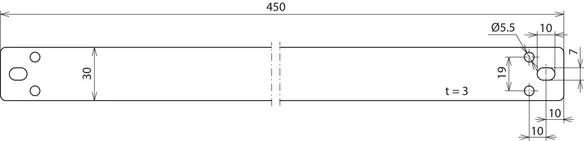

Rysunki

Informacje dodatkowe

Wsporniki Ex busbar 500 do przewodu HVI w obszarach zagrożonych wybuchem, stal nierdzewna
Klamra łącząca do układania przewodu HVI
ze wspornikami HVI Ex (art. nr 275 440, 275 441)
na nieprzewodzącej konstrukcji, np. kamieniu, drewnie
Materiał klamry: stal nierdzewna
Mocowanie: [4x] Ø5,5 / [2x] 7 x 10 mm
Wymiary: 450 x 30 x 3 mm

Producent: DEHN
Typ: VS EX 500 V2A
Nr kat.: 275498
lub podobny.

Certyfikaty



Dane techniczne

Materiał klamry stal nierdzewna
Mocowanie [4x] Ø5,5 / [2x] 7 x 10 mm
Wymiary (dł x sz x gł) 450 x 30 x 3 mm

Produkt 275498 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 275498.

Idź do sklepu internetowego

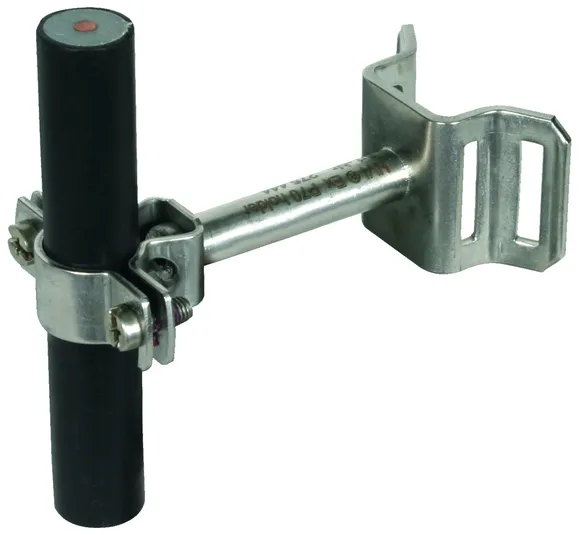

Wsporniki HVI Ex P70

Do mocowania na rurach np. za pomocą obejmy taśmowej (art. nr 106 323) w strefach Ex 1 i 21.

1 Produkt

Nr kat. 275444 LH ZS 20 EX P70 SBB V2A

GTIN / EAN 4013364244252, Nr taryfy celnej (EU): 85389099, Waga brutto: 173.20 g, Jednostka opakowaniowa: 10.00 szt.

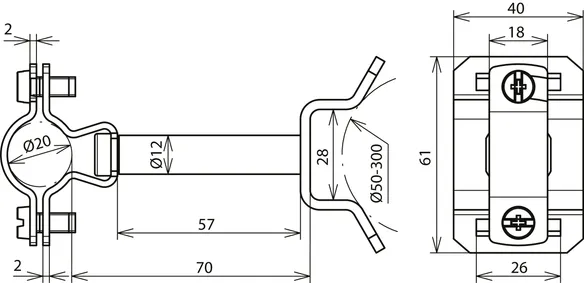

Rysunki

Informacje dodatkowe

Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem, stal nierdzewna
Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem z elementem dystansującym
zapewniającym odstęp 70 mm, do mocowania na rurach np. za pomocą obejmy taśmowej
(art. nr 106 323, należy zamawiać oddzielnie) w strefach Ex 1 i 21
Uchwyt do drutu: 20 mm
Zakres zacisku (rura Ø): 50-300 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: LH ZS 20 EX P70 SBB V2A
Nr kat.: 275444
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt do drutu 20 mm
Odległość od ściany 70 mm
Zakres zacisku (rura Ø) 50-300 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275444 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 275444.

Idź do sklepu internetowego

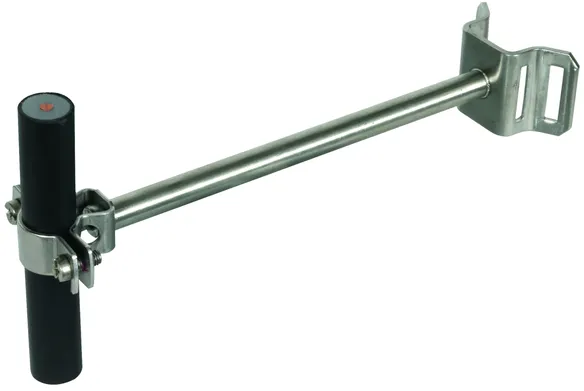

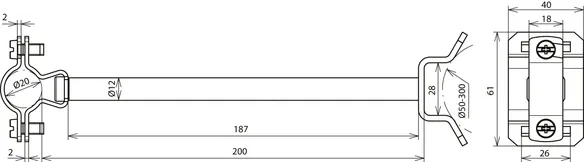

Wsporniki HVI Ex P200

Do mocowania na rurach np. za pomocą obejmy taśmowej (art. nr 106 323) w strefach Ex 1 i 21.

1 Produkt

Nr kat. 275442 LH ZS 20 EX P200 SBB V2A

GTIN / EAN 4013364146938, Nr taryfy celnej (EU): 85389099, Waga brutto: 264.00 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wsporniki Ex P200 do przewodu HVI w strefach zagrożonych wybuchem, stal nierdzewna
Wsporniki do przewodu HVI w obszarach zagrożonych wybuchem z elementem dystansującym
zapewniającym odstęp 200 mm, do mocowania na rurach np. za pomocą obejmy taśmowej
(art. nr 106 323, należy zamawiać oddzielnie) w strefach Ex 1 i 21
Uchwyt do drutu: 20 mm
Zakres zacisku (rura Ø): 50-300 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: LH ZS 20 EX P200 SBB V2A
Nr kat.: 275442
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Uchwyt do drutu 20 mm
Odległość od ściany 200 mm
Zakres zacisku (rura Ø) 50-300 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 275442 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 275442.

Idź do sklepu internetowego
