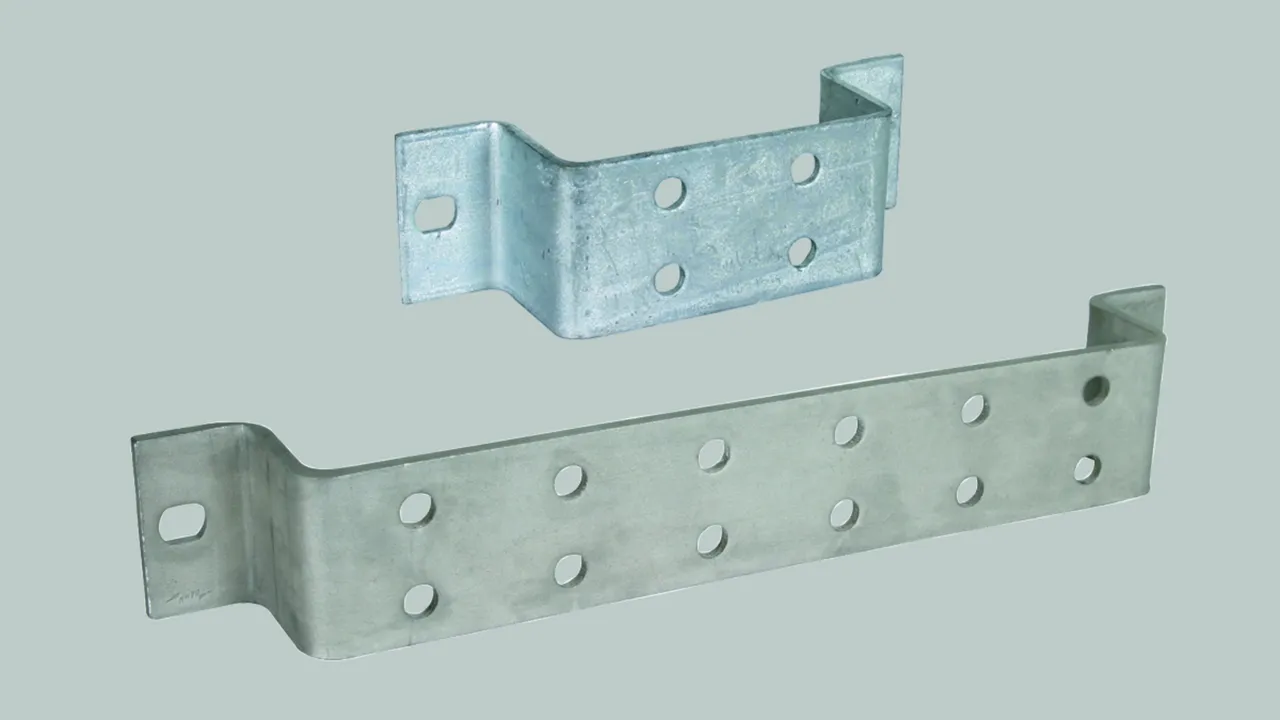

Szyny uziemiające dwurzędowe

Szyny uziemiające do przykręcania do konstrukcji stalowych, odstęp między otworami 50 mm.

Możliwości przyłączenia:
– płaskownik z otworem: ze śrubami z łbem sześciokątnym M10, nakrętkami i podkładką sprężystą
– płaskownik (-40 mm) bez otworu: z płytką dociskową zacisku rozłącznego np. art. nr 454 100
– drut okrągły: z łącznikiem KS np. art. nr 301 000 / 301 019 lub ramą zaciskową np. art. nr 390 150

2x 2 przyłącza

2 Produkty

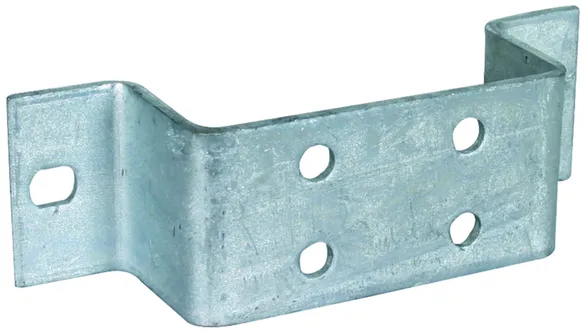

Nr kat. 472023 ES 2X2 ASB11 STTZN

GTIN / EAN 4013364030312, Nr taryfy celnej (EU): 85369010, Waga brutto: 517.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Szyna uziemiająca dwurzędowa, 2x 2 przyłączenia, stal ocynkowana ogniowo
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 2 przyłączenia
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 196 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X2 ASB11 STTZN
Nr kat.: 472023
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm

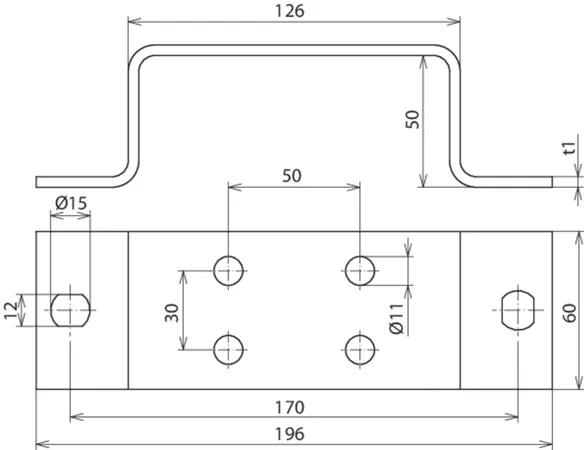

Wymiary (dł x sz x d1) 196 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472023 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472023.

Idź do sklepu internetowego

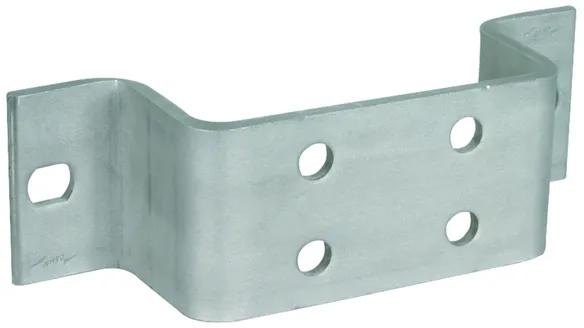

Nr kat. 472109 ES 2X2 ASB11 V2A

GTIN / EAN 4013364074477, Nr taryfy celnej (EU): 85369010, Waga brutto: 604.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Szyna uziemiająca dwurzędowa, 2x 2 przyłączenia, stal nierdzewna
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 2 przyłączenia
Materiał: stal nierdzewna
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 196 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X2 ASB11 V2A
Nr kat.: 472109
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 196 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472109 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472109.

Idź do sklepu internetowego

2x 3 przyłącza

2 Produkty

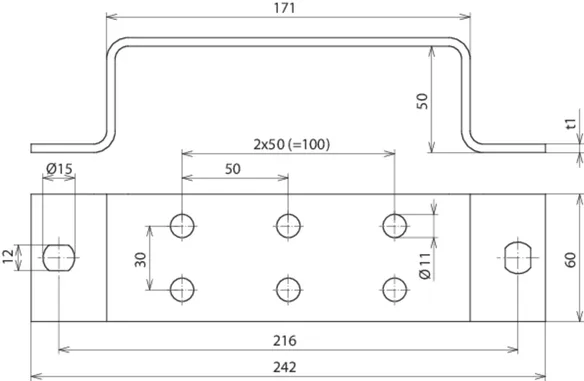

Nr kat. 472022 ES 2X3 ASB11 STTZN

GTIN / EAN 4013364030305, Nr taryfy celnej (EU): 85369010, Waga brutto: 588.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

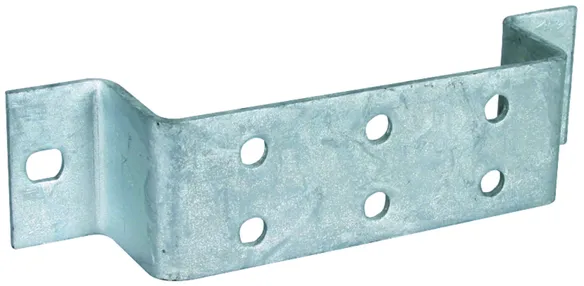

Szyna uziemiająca dwurzędowa, 2x 3 przyłączenia, stal ocynkowana ogniowo
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 3 przyłączenia
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 242 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X3 ASB11 STTZN
Nr kat.: 472022
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 242 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472022.

Idź do sklepu internetowego

Nr kat. 472119 ES 2X3 ASB11 V2A

GTIN / EAN 4013364074484, Nr taryfy celnej (EU): 85369010, Waga brutto: 740.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

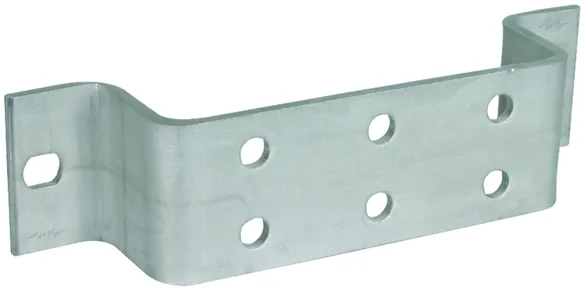

Szyna uziemiająca dwurzędowa, 2x 3 przyłączenia, stal nierdzewna
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 3 przyłączenia
Materiał: stal nierdzewna
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 242 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X3 ASB11 V2A
Nr kat.: 472119
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 242 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472119 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472119.

Idź do sklepu internetowego

2x 4 przyłącza

2 Produkty

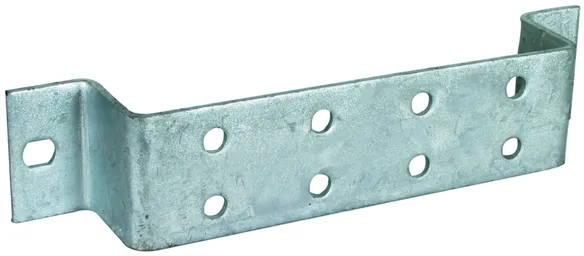

Nr kat. 472024 ES 2X4 ASB11 STTZN

GTIN / EAN 4013364034495, Nr taryfy celnej (EU): 85369010, Waga brutto: 677.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Szyna uziemiająca dwurzędowa, 2x 4 przyłączenia, stal ocynkowana ogniowo
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 4 przyłączenia
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 293 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X4 ASB11 STTZN
Nr kat.: 472024
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm

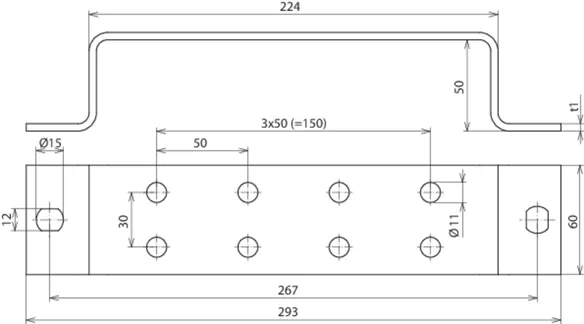

Wymiary (dł x sz x d1) 293 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472024 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472024.

Idź do sklepu internetowego

Nr kat. 472129 ES 2X4 ASB11 V2A

GTIN / EAN 4013364074491, Nr taryfy celnej (EU): 85369010, Waga brutto: 841.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

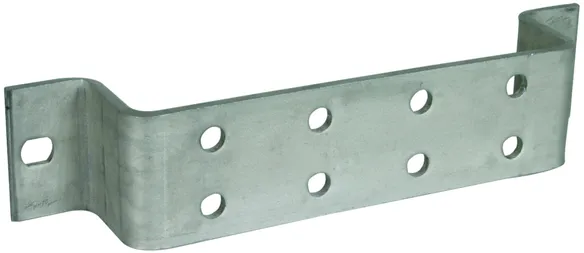

Szyna uziemiająca dwurzędowa, 2x 4 przyłączenia, stal nierdzewna
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 4 przyłączenia
Materiał: stal nierdzewna
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 293 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X4 ASB11 V2A
Nr kat.: 472129
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 293 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472129 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472129.

Idź do sklepu internetowego

2x 6 przyłączy

2 Produkty

Nr kat. 472021 ES 2X6 ASB11 STTZN

GTIN / EAN 4013364027879, Nr taryfy celnej (EU): 85369010, Waga brutto: 866.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

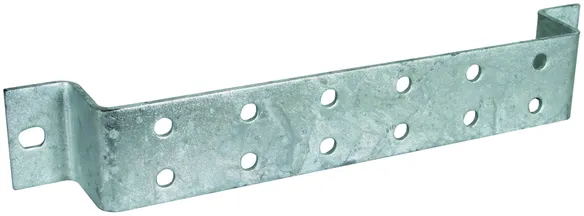

Szyna uziemiająca dwurzędowa, 2x 6 przyłączenia, stal ocynkowana ogniowo
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 6 przyłączeń
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 393 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X6 ASB11 STTZN
Nr kat.: 472021
lub podobny.

Certyfikaty



Dane techniczne

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm

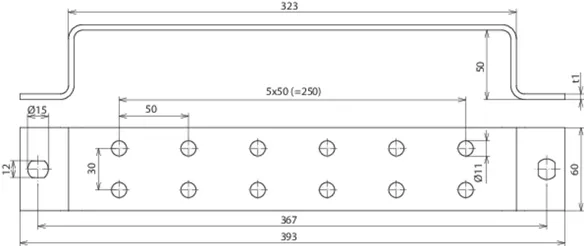

Wymiary (dł x sz x d1) 393 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472021.

Idź do sklepu internetowego

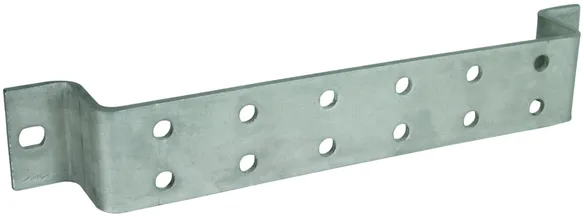

Nr kat. 472139 ES 2X6 ASB11 V2A

GTIN / EAN 4013364074507, Nr taryfy celnej (EU): 85369010, Waga brutto: 1.10 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Szyna uziemiająca dwurzędowa, 2x 6 przyłączenia, stal nierdzewna
Szyny uziemiające do przykręcania do konstrukcji stalowych
2x 6 przyłączeń
Materiał: stal nierdzewna
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 393 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: ES 2X6 ASB11 V2A
Nr kat.: 472139
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 393 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy DIN EN 62561-1
*) Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 472139 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 472139.

Idź do sklepu internetowego
