Połączenia wyrównawcze

Połączenia wyrównawcze i szyny uziemiające do wyrównywania potencjałów zewnętrznych części przewodzących zgodnie z normą VDE 0100 oraz piorunowe połączenia wyrównawcze zgodnie z normą EN 62305-3.

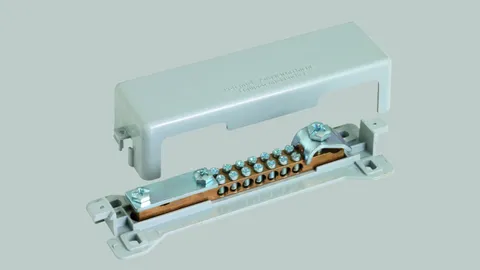

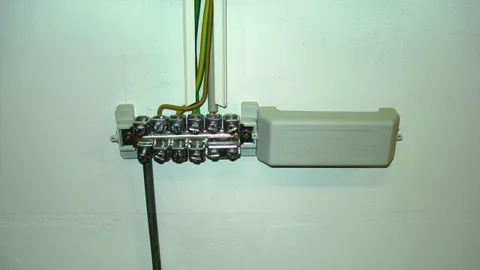

Szyny wyrównawcze K12 z nasuwanymi zaciskami

Szyny wyrównawcze do ochronnego i funkcjonalnego wyrównywania potencjałów zgodnie z normą IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540 i piorunowego wyrównania potencjałów zgodnie z normą PN-EN 62305-3. Wykonanie:
  • zbadane zgodnie z normą DIN VDE 0618-1
  • oznakowanie VDE
  • oznakowanie CE
  • ramki mocujące i pokrywa z tworzywa sztucznego (bezhalogenowego) w kolorze szarym lub czarnym
  • pokrywa z możliwością zamykania i opisania
  • nasuwane zaciski ze stali ocynkowanej
  • 12 styków grzebieniowych
Zastosowanie:
  • do drutu okrągłego - jeden styk grzebieniowy
  • do płaskownika - dwa styki grzebieniowe

Szyny wyrównawcze MS

Do połączeń wyrównawczych.
Przyłączenia na:
7 przewodów 2,5-25 mm2 (drut / wielodrutowo).
1 drut okrągły Ø7-10 mm.
1 płaskownik do 30 x 3,5 mm lub drut okrągły Ø8-10 mm.

Szyny wyrównawcze z miniaturową listwą zaciskową

Szyny wyrównawcze do ochronnego i funkcjonalnego wyrównywania potencjałów zgodnie z normą DIN VDE 0100-410/540 do małych instalacji.Wykonanie:
  • Przetestowane zgodnie zDIN VDE 0609
  • Zaciski szeregowe St/gal Zn

Szyny wyrównawcze R15 z listwą zaciskową / zestaw

Szyny wyrównawcze do ochronnego i funkcjonalnego wyrównywania potencjałów zgodnie z normą DIN VDE 0100-410/540 i piorunowego wyrównania potencjałów zgodnie z normą DIN EN 62305-3 (VDE 0185-305-3).Wykonanie:
  • Przetestowane zgodnie z DIN VDE 0609
  • 15 modułów
  • Ramki mocujące do szyny i pokrywa z tworzywa sztucznego, kolor szary (bezhalogenowe)
  • Pokrywa z możliwością plombowania / opisywania
  • Zaciski szeregowe St/gal Zn

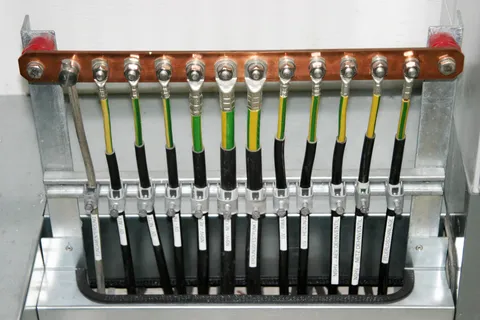

Przemysłowa szyna wyrównawcza

Szyny wyrównawcze do ochronnego i funkcjonalnego wyrównywania potencjałów zgodnie z normą DIN VDE 0100-410/540 i piorunowego wyrównania potencjałów zgodnie z normą DIN EN 62305-3 (VDE 0185-305-3).Również do stosowania w strefach zagrożonych wybuchem (zabezpieczenie przed samoczynnym odkręceniem się śrub).Wykonanie:
  • Z podkładkąsprężystą
  • Izolator UP (termoutwardzalny, czerwony) z gwintem M10
  • Odporne na promieniowanie UV i bezhalogenowe

Szyny uziemiające jednorzędowe

Szyny uziemiające do przykręcania do konstrukcji stalowych, odstęp między otworami 35 mm.Możliwości przyłączenia:
  • Płaskownik zotworem: ze śrubami z łbem płaskim M10 (antyobrotowe), nakrętkami i podkładką sprężynującą
  • Drut okrągły: z łącznikiem KS np. art. nr 301 000 / 301 019 lub ramą zaciskową np. art. nr 390 150

Szyny uziemiające dwurzędowe

Szyny uziemiające do przykręcania do konstrukcji stalowych, odstęp między otworami 50 mm.Możliwości przyłączenia:
  • Płaskownikz otworem: ze śrubami z łbem sześciokątnym M10, nakrętkami i podkładką sprężynującą
  • Płaskownik (-40 mm) bez otworu: z płytką dociskową zacisku rozłącznego np. art. nr 454 100
  • Drutokrągły: z łącznikiem KS np. art. nr 301 000 / 301 019 lub ramą zaciskową np. art. nr 390 150

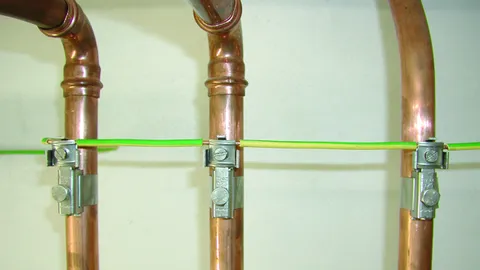

Obejma taśmowa uziemiająca

Obejmy taśmowe uziemiające do integracji rur z ochronnym i funkcjonalnym połączeniem wyrównawczym zgodnie z DIN VDE 0100-410/540, z bezstopniowo regulowaną taśmą napinającą.

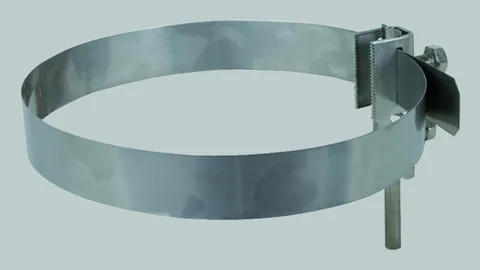

Obejmy taśmowe do anten

Obejma taśmowa do połączeń wyrównawczych piorunochronnych rur (np. masztów antenowych) spełniająca wymagania normy DIN EN 62305-3 (VDE 0185-305-3).

Z bezstopniowo regulowaną taśmą napinającą, odpowiednia na 1 lub 2 przyłącza przewodów i do połączeń szeregowych.

Obejma taśmowa z zębatką

Obejmy taśmowe do integracji rur z powłoką ochronną powierzchni z połączeniem wyrównawczym piorunochronnym spełniające wymagania normy DIN EN 62305-3 (VDE 0185-305-3).
Do stosowania na powierzchniach (np. lakierach, powłokach proszkowych) o grubości warstwy do 0,2 mm.

Specjalne ząbki umożliwiają penetrację powłoki ochronnej powierzchni.
Dlatego nie jest konieczne usuwanie powłoki ochronnej powierzchni w punkcie styku.

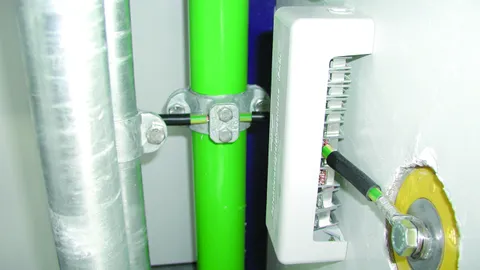

Obejma uziemiająca na rurę

Obejmy taśmowe uziemiające do integracji rur z ochronnym i funkcjonalnym połączeniem wyrównawczym zgodnie z DIN VDE 0100-410/540 i połączeniem wyrównawczym piorunochronnym spełniającym wymagania normy DIN EN 62305-3 (VDE 0185-305-3).

Zakres zacisku (podany w mm i calach) odnosi się do zewnętrznej średnicy rur spełniających wymagania normy DIN EN ISO 228-1.

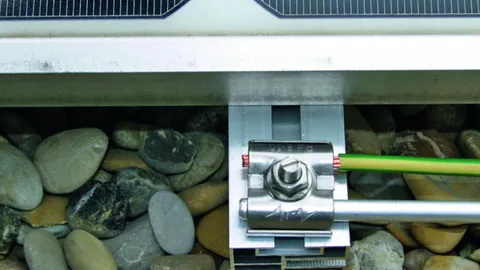

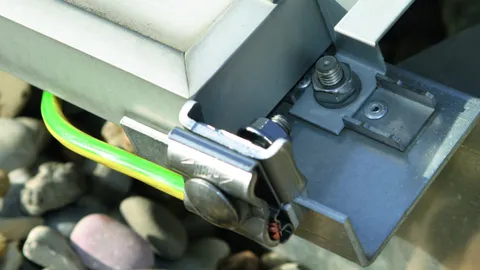

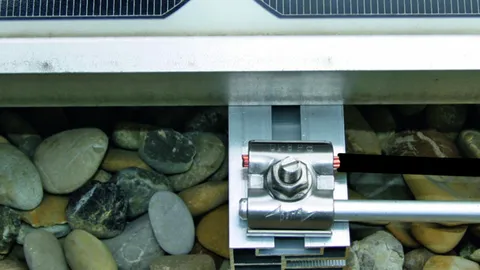

Zaciski krawędziowe UNI

Do integracji systemów montażowych np. instalacji fotowoltaicznych, z połączeniem wyrównawczym funkcjonalnym / uziemieniem funkcjonalnym (kolor przewodu ewentualnie czarny) i połączeniem wyrównawczym piorunochronnym.
Płytka stykowa (element pośredni) wykonana ze stali nierdzewnej umożliwia łączenie przewodów z różnych materiałów (miedź, aluminium, stal ocynkowana ogniowo i stal nierdzewna) do zwykłych systemów montażowych, np. wykonanych z aluminium, bez występowania korozji stykowej.

Zaciski uziemiające UNI

Do integracji systemów montażowych np. instalacji fotowoltaicznych, z połączeniem wyrównawczym funkcjonalnym / uziemieniem funkcjonalnym (kolor przewodu ewentualnie czarny) i połączeniem wyrównawczym piorunochronnym.
Płytka stykowa (element pośredni) wykonana ze stali nierdzewnej umożliwia łączenie przewodów z różnych materiałów (miedź, aluminium, stal ocynkowana ogniowo i stal nierdzewna) do zwykłych systemów montażowych, np. wykonanych z aluminium, bez występowania korozji stykowej.

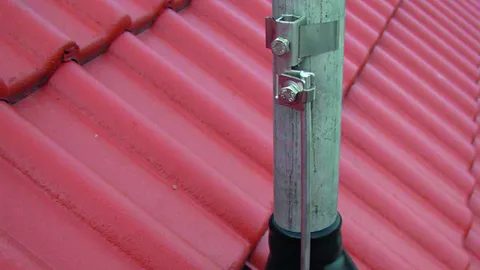

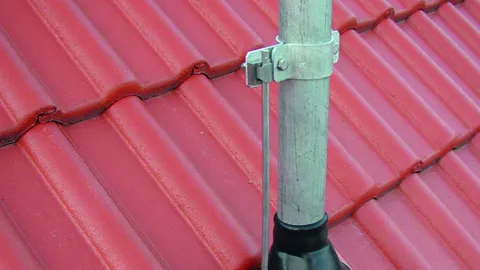

Obejmy do masztów dachowych

Do przyłączenia iskierników do masztów dachowych.

Wsporniki do masztów dachowych

Do mocowania drutów okrągłych na masztach dachowych, izolowane z tuleją zaciskową.

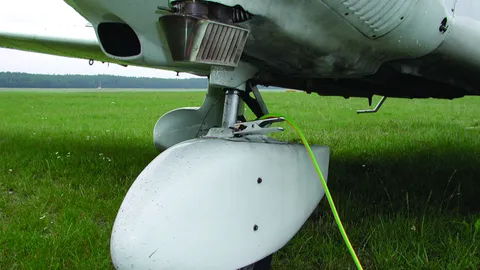

Cęgi uziemiające

  • Do przyłączania docystern drogowych, samolotów itp.
  • Do odprowadzania ładunków elektrostatycznych
  • Odpowiednie do stosowania w obszarach zagrożonych wybuchem

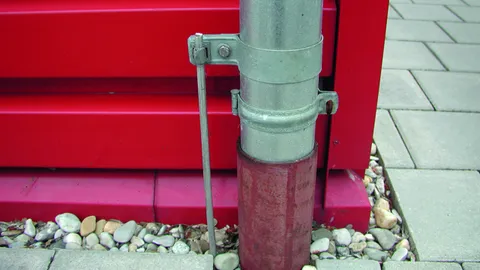

Obejmy do rur spustowych

Obejmy do przyłączenia rur spustowych do połączenia wyrównawczego piorunochronnego spełniające wymagania normy DIN EN 62305-3 (VDE 0185-305-3).
Możliwość przyłączenia drutów okrągłych np. do łącznika KS art. nr 301 000 lub do ramy zaciskowej art. nr 390 150 (w zależności od materiału).

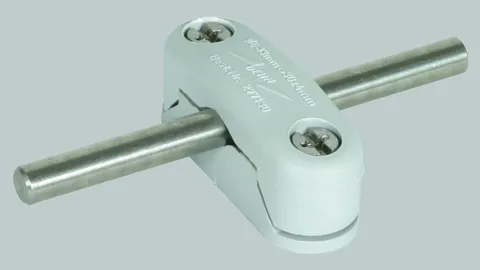

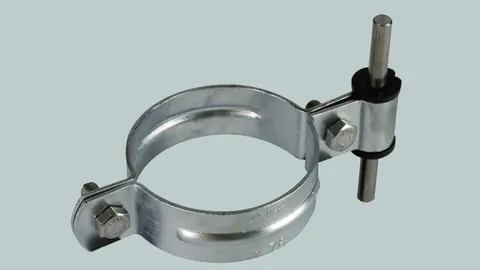

Wspornik przewodu

Wspornik przewodu do układania drutów okrągłych i płaskowników w celu wyrównania potencjałów np. w stacjach transformatorowych, pomieszczeniach komputerowych.
Wspornik przewodu izolowany.

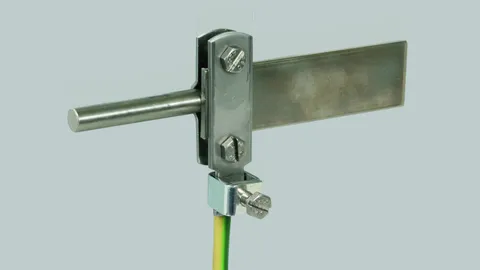

Zacisk przyłączeniowy

Do uniwersalnych przyłączeń do otokowego połączenia wyrównawczego ze stali ocynkowanej ogniowo, miedzi lub stali nierdzewnej.
