Przewód HVI power

Przewód odprowadzający o izolacji wysokonapięciowej pozwalający zachować odstęp separujący od elementów przewodzących prąd zgodnie z DIN EN 62305-3 (VDE 0185-305-3).

Możliwość stosowania do ekwiwalentnego odstępu separującego s ≤ 90 cm (w powietrzu) albo s ≤ 180 cm (materiał stały).

W zależności od klasy ochrony systemu ochrony odgromowej (LPS) można uzyskać następujące maksymalne długości przewodów dla przewodu odprowadzającego:
LPS I maks. 11,25 m
LPS II maks. 15,0 m
LPS III/IV maks. 22,50 m

Przewód HVI power long spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Przestrzegać wartości dla temperatury stosowania -5 do +40 °C oraz zakresu temperatur pracy (w przypadku montażu sztywnego) od -30 do +70 °C.

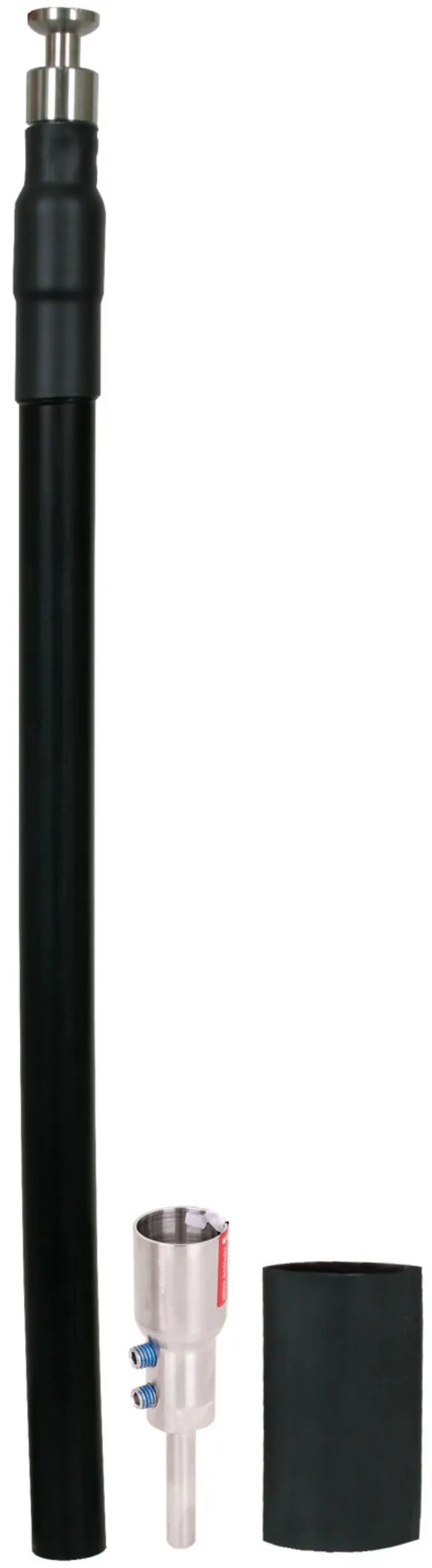

Przewód HVI power (wstępnie zmontowany, montaż wewnątrz rury wsporczej)

Z głowicą i elementem przyłączeniowym (załączone luzem).
Minimalna długość do zamówienia 6 m, długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

1 Produkt

Nr kat. 819160 HVI P RIV 90 27 L6M SW

GTIN / EAN 4013364152298, Nr taryfy celnej (EU): 85446010, Waga brutto: 5.47 kg, Jednostka opakowaniowa: 1.00 szt.

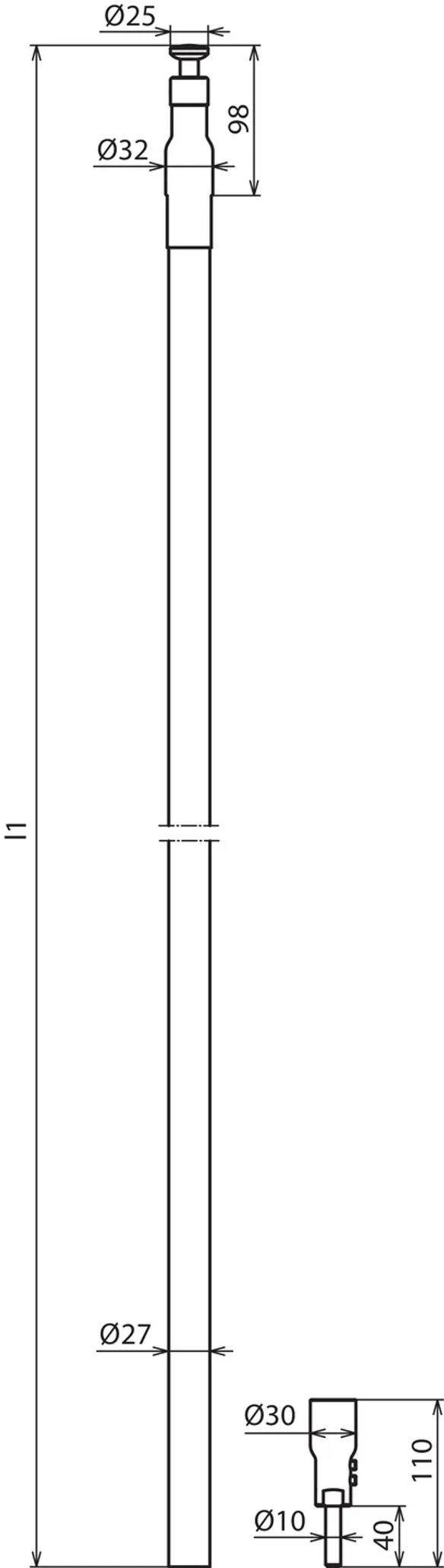

Rysunki

Informacje dodatkowe

Przewód HVI power (wstępnie zmontowany, montaż wewnątrz rury)
Przewód HVI power
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd
zgodny z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 90 cm (w powietrzu)
albo s < 180 cm (materiał stały).
Przewód HVI power z wstępnie zmontowaną głowicą
i elementem przyłączeniowym załączonym luzem.
odporny na oddziaływanie warunków atmosferycznych i promieniowanie UV
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Średnica przewodu Ø: 27 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI P RIV 90 27 L6M SW
Nr kat.: 819160
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu czarny ●
Średnica przewodu Ø 27 mm
Minimalna długość do zamówienia 6 m
Maksymalna długość do zamówienia 35 m
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819160 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819160.

Idź do sklepu internetowego

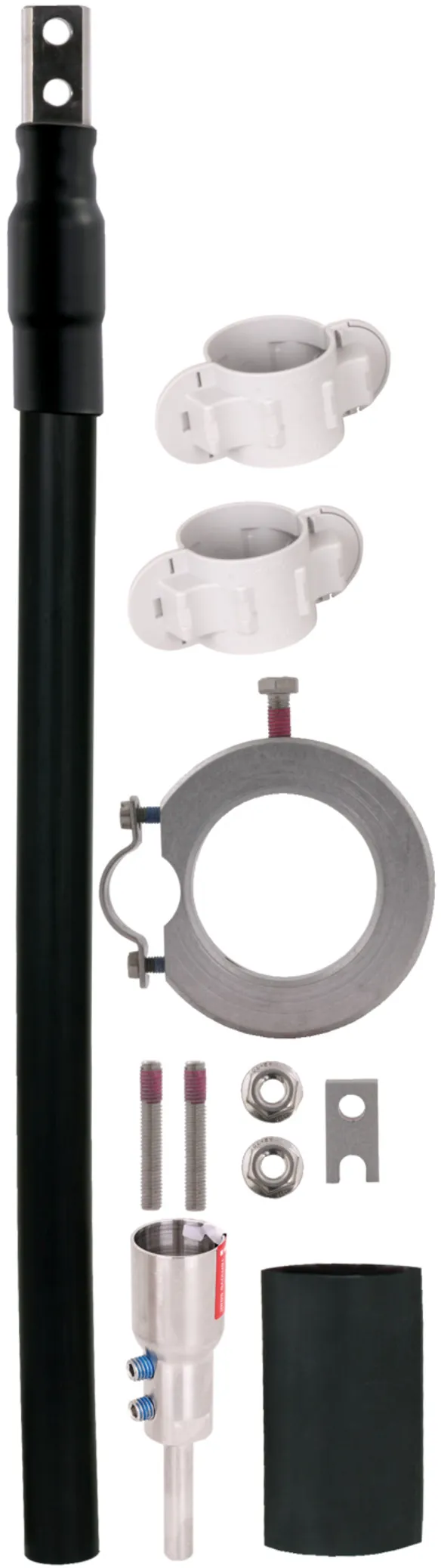

Przewód HVI power (wstępnie zmontowany, montaż na zewnątrz rury wsporczej) do rury wsporczej HVI power z tworzywa sztucznego wzmocnionego włóknem szklanym / aluminium

Przewód HVI power wstępnie zmontowany, montaż na zewnątrz rury, z głowicą i elementem przyłączeniowym (załączone luzem).
Zestaw przyłączeniowy do przewodu HVI power do układania na rurach wsporczych HVI power GRP / Al, składający się ze sworzni gwintowanych, części przyłączeniowych, koszulki termokurczliwej i pierścienia mocującego z uchwytem kablowym (Ø27 mm) ze szczeliną do końcówki przyłączeniowej (wraz z opaską kablową).
Minimalna długość do zamówienia 6 m, długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

1 Produkt

Nr kat. 819165 HVI P RAV 90 27 L6M SW

GTIN / EAN 4013364272224, Nr taryfy celnej (EU): 85446010, Waga brutto: 6.28 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Przewód HVI power (wstępnie zmontowany, montaż na zewnątrz rury)
Przewód HVI power
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd
zgodny z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 90 cm (w powietrzu)
albo s < 180 cm (materiał stały).
Przewód HVI power z wstępnie zmontowaną głowicą
i elementem przyłączeniowym załączonym luzem.
odporny na oddziaływanie warunków atmosferycznych i promieniowanie UV
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Średnica przewodu Ø: 27 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI P RAV 90 27 L6M SW
Nr kat.: 819165
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu czarny ●
Średnica przewodu Ø 27 mm
Minimalna długość do zamówienia 6 m
Maksymalna długość do zamówienia 35 m
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819165 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819165.

Idź do sklepu internetowego

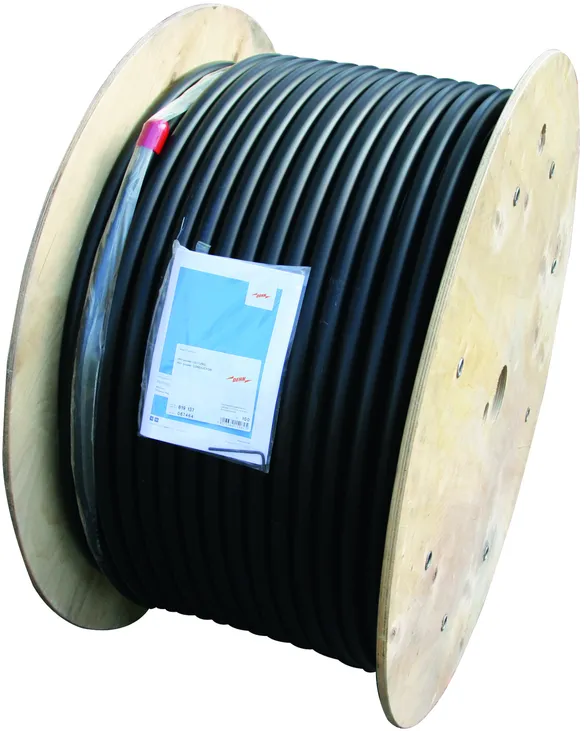

Przewód HVI power long (na bębnie)

Przewód HVI power long jest dostarczany do konfekcjonowania na miejscu w zwoju o długości 100 m na bębnie ze sklejki (średnica ok. 900 mm, szerokość ok. 485 mm) jednorazowego użytku wraz z jednym kluczem imbusowym.

1 Produkt

Nr kat. 819137 HVI P LO 90 27 L100M SW

GTIN / EAN 4013364152625, Nr taryfy celnej (EU): 85446010, Waga brutto: 0.01 PAL/m, Jednostka opakowaniowa: 100.00 m

Rysunki

Informacje dodatkowe

Przewód HVI®power long (na bębnie)
Przewód HVI®power long
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd
zgodny z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 90 cm (w powietrzu)
albo s < 180 cm (materiał stały).
odporny na oddziaływanie warunków atmosferycznych i promieniowanie UV
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Średnica przewodu Ø: 27 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI P LO 90 27 L100M SW
Nr kat.: 819137
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu czarny ●
Średnica przewodu Ø 27 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819137 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819137.

Idź do sklepu internetowego

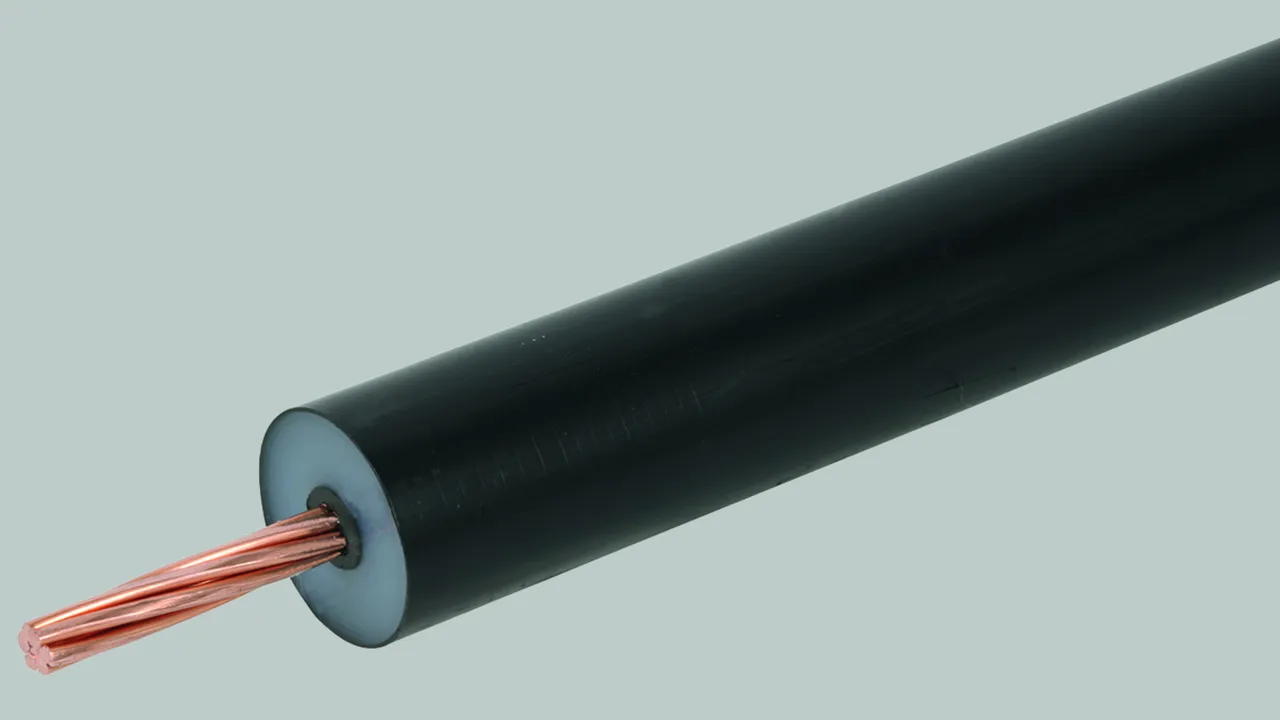

Przewód HVI power long (docinany na długość)

Przewód HVI power long, docinany na długość do konfekcjonowania na miejscu. Przewód jest dostarczany jako zwój w przypadku art. nr 819 163 i na bębnie w przypadku art. nr 819 161.
Długość przewodu należy podać podczas składania zamówienia (co 0,5 m).

2 Produkty

Nr kat. 819163 HVI P LO 90 27 L6...35M SW

GTIN / EAN 4013364280199, Nr taryfy celnej (EU): 85446010, Waga brutto: 5.65 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Przewód HVI power long (docinany na długość) kolor czarny
Przewód HVI power
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd
zgodny z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 90 cm (w powietrzu)
albo s < 180 cm (materiał stały).
odporny na oddziaływanie warunków atmosferycznych i promieniowanie UV
Przewód docinany na długość 6,0 – 35,0 m
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Średnica przewodu Ø: 27 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI P LO 90 27 L6...35M SW
Nr kat.: 819163
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu czarny ●
Średnica przewodu Ø 27 mm
Minimalna długość do zamówienia 6 m
Maksymalna długość do zamówienia 35 m
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819163 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819163.

Idź do sklepu internetowego

Nr kat. 819161 HVI P LO 90 27 L36...80M SW

GTIN / EAN 4013364281646, Nr taryfy celnej (EU): 85446010, Waga brutto: 35.40 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Przewód HVI power long (docinany na długość) kolor czarny
Przewód HVI power
przewód odprowadzający o izolacji wysokonapięciowej
pozwalający zachować odstęp separujący
od elementów przewodzących prąd
zgodny z normą DIN EN 62305-3 (VDE 0185-305-3)
Ekwiwalentny odstęp separujący s =< 90 cm (w powietrzu)
albo s < 180 cm (materiał stały).
odporny na oddziaływanie warunków atmosferycznych i promieniowanie UV
Przewód docinany na długość 36,0 – 80,0 m
Materiał przewodu: Cu
Materiał izolacji: PE
Materiał płaszcza: PE
Średnica przewodu Ø: 27 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI P LO 90 27 L36...80M SW
Nr kat.: 819161
lub podobny.

Certyfikaty



Dane techniczne

Materiał przewodu Cu
Materiał izolacji PE
Materiał płaszcza PE
Kolor przewodu czarny ●
Średnica przewodu Ø 27 mm
Minimalna długość do zamówienia 36 m
Maksymalna długość do zamówienia 80 m
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819161 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819161.

Idź do sklepu internetowego
