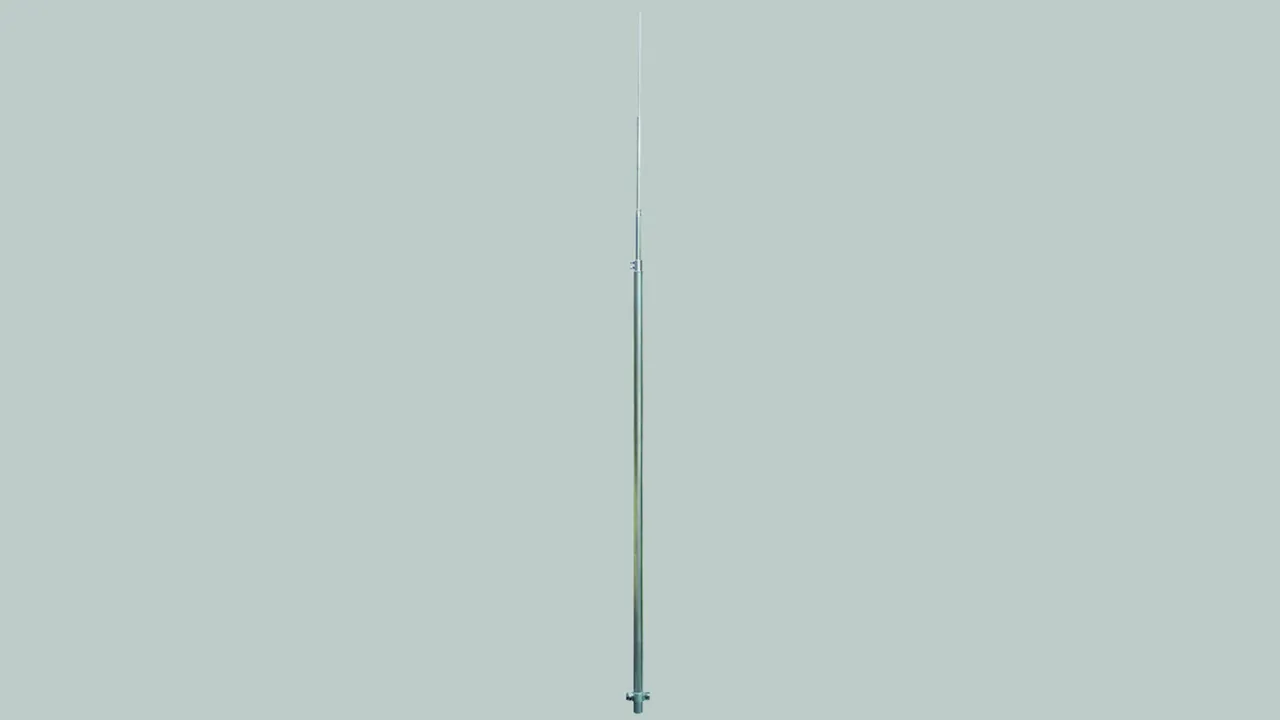

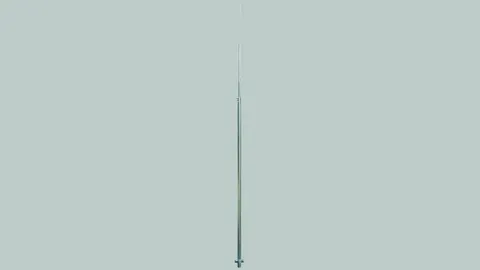

Iglice odgromowe Ø40
Iglice odgromowe są zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Komponenty:
– iglica odgromowa 2000 mm lub iglica odgromowa rurowa 2500 mm
– rura Ø40 x 5 mm z uchwytem Ø22 / 16 mm
– przyłącze uziemienia ze stali nierdzewnej z łącznikiem KS wykonanym ze stali nierdzewnej do drutów okrągłych 6-10 mm [obciążalność prądem piorunowym 100 kA (10/350 µs)].
Mocowanie, np. do ściany, odbywa się za pomocą art. nr 105 140, a do rur za pomocą art. nr 105 354.
Maksymalna długość swobodna to odległość od końcówki iglicy odgromowej do górnego uchwytu (punktu mocowania).
Dla zachowania stabilności, środkowy uchwyt (3 mocowania) powinien być zamontowany bezpośrednio pod górnym uchwytem. Odległość nie może być większa niż 15 cm. Dolny uchwyt (punkt mocowania) musi być zamontowany w odległości ≤ 15 cm od końca iglicy odgromowej.
Szczegóły
Nr kat. 105170 FS D40 16 10 4000 KSV AL
GTIN / EAN 4013364151192, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.17 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 4000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 3500 mm |
Długość zaciskowa (l3) | 500 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 3500 mm) 185 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105175 FS D40 22 16 10 4500 KSV AL
GTIN / EAN 4013364151208, Nr taryfy celnej (EU): 85389099, Waga brutto: 4.40 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 4500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4000 mm |
Długość zaciskowa (l3) | 500 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4000 mm) 186 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105171 FS D40 16 10 5000 KSV AL
GTIN / EAN 4013364151215, Nr taryfy celnej (EU): 85389099, Waga brutto: 5.60 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 5000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4000 mm |
Długość zaciskowa (l3) | 1000 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4000 mm) 185 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105176 FS D40 22 16 10 5500 KSV AL
GTIN / EAN 4013364151222, Nr taryfy celnej (EU): 85389099, Waga brutto: 6.00 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 5500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4500 mm |
Długość zaciskowa (l3) | 1000 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4500 mm) 186 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105172 FS D40 16 10 6000 KSV AL
GTIN / EAN 4013364151239, Nr taryfy celnej (EU): 85389099, Waga brutto: 7.20 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 6000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4500 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4500 mm) 186 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105177 FS D40 22 16 10 6500 KSV AL
GTIN / EAN 4013364151246, Nr taryfy celnej (EU): 85389099, Waga brutto: 7.45 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 6500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5000 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5000 mm) 183 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105173 FS D40 16 10 7000 KSV AL
GTIN / EAN 4013364151253, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.60 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 7000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 146 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105178 FS D40 22 16 10 7500 KSV AL
GTIN / EAN 4013364151260, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.00 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 7500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 2000 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 149 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105174 FS D40 16 10 8000 KSV AL
GTIN / EAN 4013364151277, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.14 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 8000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 2500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 142 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105179 FS D40 22 16 10 8500 KSV AL
GTIN / EAN 4013364151284, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.40 kg, Jednostka opakowaniowa: 1.00 szt.
Wcześniejszy produktDane techniczne
Długość całkowita (l1) | 8500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 3000 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 152 km/h |
Materiał iglicy odgromowej | aluminium |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105190 FS D40 16 10 4000 KSV V2A
GTIN / EAN 4013364152045, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.20 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 4000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 3500 mm |
Długość zaciskowa (l3) | 500 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 3500 mm) 191 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105195 FS D40 22 16 10 4500 KSV V2A
GTIN / EAN 4013364152090, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 4500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4000 mm |
Długość zaciskowa (l3) | 500 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4000 mm) 192 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105191 FS D40 16 10 5000 KSV V2A
GTIN / EAN 4013364152052, Nr taryfy celnej (EU): 85389099, Waga brutto: 12.60 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 5000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4000 mm |
Długość zaciskowa (l3) | 1000 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4000 mm) 191 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105196 FS D40 22 16 10 5500 KSV V2A
GTIN / EAN 4013364152106, Nr taryfy celnej (EU): 85389099, Waga brutto: 14.30 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 5500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4500 mm |
Długość zaciskowa (l3) | 1000 mm |
Liczba mocowań | 2 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4500 mm) 192 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105192 FS D40 16 10 6000 KSV V2A
GTIN / EAN 4013364152069, Nr taryfy celnej (EU): 85389099, Waga brutto: 16.20 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 6000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 4500 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 4500 mm) 192 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105197 FS D40 22 16 10 6500 KSV V2A
GTIN / EAN 4013364152113, Nr taryfy celnej (EU): 85389099, Waga brutto: 16.80 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 6500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5000 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5000 mm) 190 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105193 FS D40 16 10 7000 KSV V2A
GTIN / EAN 4013364152076, Nr taryfy celnej (EU): 85389099, Waga brutto: 19.40 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 7000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 1500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 149 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105198 FS D40 22 16 10 7500 KSV V2A
GTIN / EAN 4013364152120, Nr taryfy celnej (EU): 85389099, Waga brutto: 20.00 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 7500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 2000 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 159 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105194 FS D40 16 10 8000 KSV V2A
GTIN / EAN 4013364152083, Nr taryfy celnej (EU): 85389099, Waga brutto: 22.40 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 8000 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 2500 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 149 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
Nr kat. 105199 FS D40 22 16 10 8500 KSV V2A
GTIN / EAN 4013364152137, Nr taryfy celnej (EU): 85389099, Waga brutto: 23.60 kg, Jednostka opakowaniowa: 1.00 szt.
Dane techniczne
Długość całkowita (l1) | 8500 mm |
Maksymalna długość swobodna z iglicą odgromową (l2) | 5500 mm |
Długość zaciskowa (l3) | 3000 mm |
Liczba mocowań | 3 |
Maksymalne obciążenie wiatrem | (montaż na ścianie dla długości swobodnej 5500 mm) 155 km/h |
Materiał iglicy odgromowej | stal nierdzewna |
Spełnia wymagania normy | PN-EN 62561-(1+2) |
