Zwody pionowe, akcesoria

Zwody pionowe, iglice odgromowe, teleskopowe maszty odgromowe i akcesoria do ochrony nadbudówek dachowych i budynków.

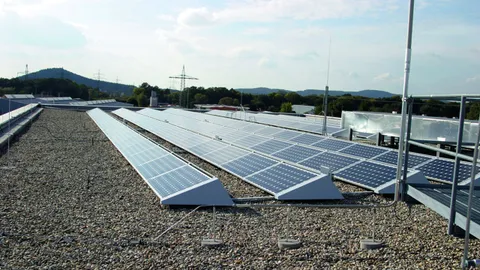

Iglice odgromowe

Do ochrony struktur na dachu, kominów itd., także do ustawiania na podstawie betonowej.
W zależności od obciążenia wiatrem może być wymagane zastosowanie dodatkowych mocowań, np. wsporników dystansujących DEHNiso.

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

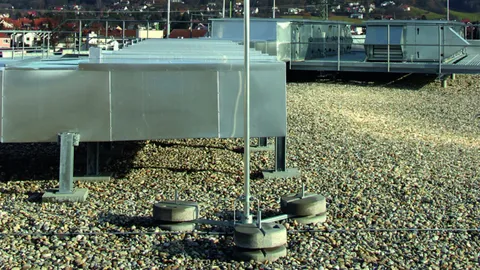

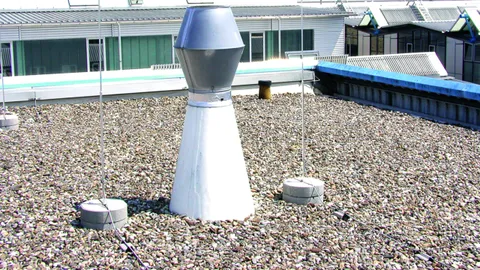

Wolnostojąca iglica odgromowa 2,5 do 3,5 m

Ze statywem na trzech nogach do ochrony struktur na dachu z możliwością dostosowania do nachylenia dachu do maks. 10°.
Podstawę betonową (art. nr 102 075 lub 102 010) i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

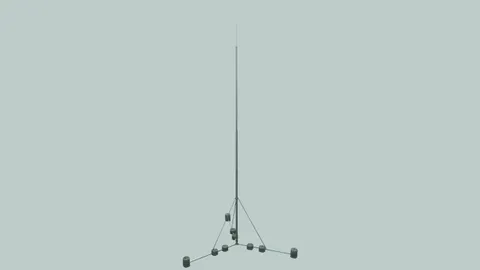

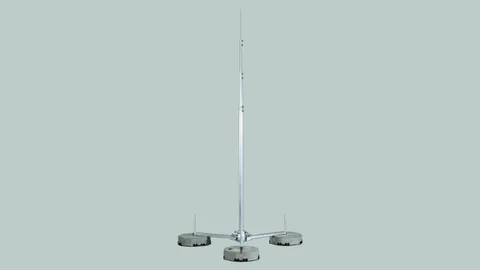

Wolnostojące iglice odgromowe 4 do 9 m

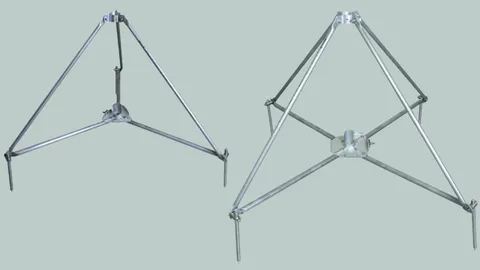

Ze składanym statywem na trzech nogach do ochrony większych struktur na dachu i z możliwością dostosowania do nachylenia dachu do maks. 10°.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

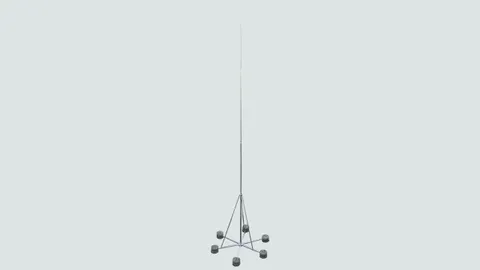

Wolnostojące iglice odgromowe 10 i 11 m

Ze składanym statywem na sześciu nogach, do ochrony większych struktur na dachu oraz do ustawiania na utwardzonym gruncie bez konieczności wykonywania fundamentów. Możliwość kompensacji nachylenia do maks. 10°.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i podkładkę (art. nr 102 050) należy zamawiać oddzielnie.

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

Wolnostojące iglice odgromowe 12 do 14 m

Ze składanym statywem na trzech nogach, do ochrony większych struktur na dachu oraz do ustawiania na utwardzonym gruncie bez konieczności wykonywania fundamentów, z możliwością dostosowania do nachylenia dachu do maks. 5°.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i podkładkę (art. nr 102 050) należy zamawiać oddzielnie.

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

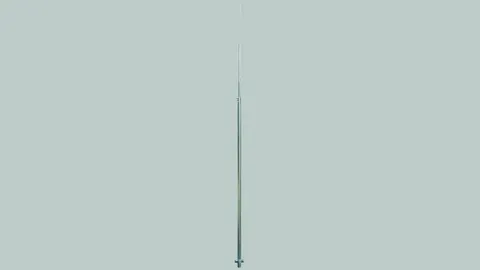

Iglice odgromowe Ø40

Do mocowania np. do ścian lub innych konstrukcji.

Maksymalna długość swobodna to odległość od końcówki iglicy odgromowej do górnego uchwytu (punktu mocowania).
Dla zachowania stabilności, środkowy uchwyt (3 mocowania) powinien być zamontowany bezpośrednio pod górnym uchwytem. Odległość nie może być większa niż 15 cm. Dolny uchwyt (punkt mocowania) musi być zamontowany w odległości ≤ 15 cm od końca iglicy odgromowej.

Maszty teleskopowe

Możliwość stosowania ze statywami na trzech i czterech nogach oraz do mocowania np. do ścian lub innych konstrukcji.

Odpowiednie wartości obciążenia wiatrem i liczbę betonowych podstaw można znaleźć instrukcji montażowej.

Maksymalna długość swobodna to odległość od końcówki iglicy odgromowej do górnego uchwytu (punktu mocowania).
Dla zachowania stabilności, środkowy uchwyt (3 mocowania) powinien być zamontowany bezpośrednio pod górnym uchwytem. Odległość nie może być większa niż 15 cm. Dolny uchwyt (punkt mocowania) musi być zamontowany w odległości ≤ 15 cm od końca iglicy odgromowej.

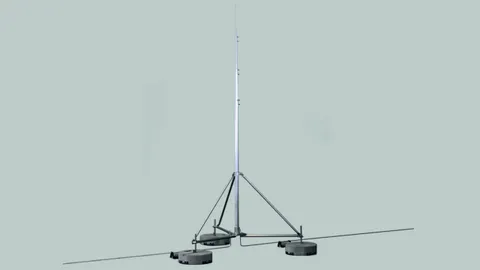

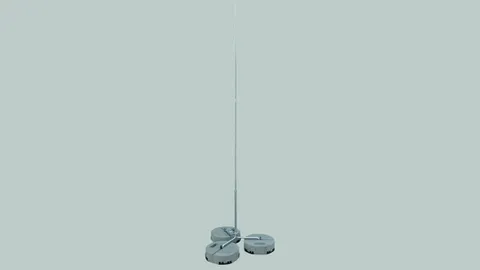

Wolnostojące maszty teleskopowe do 8 m

Wolnostojące iglice odgromowe ze składanym statywem na trzech lub czterech nogach do ochrony większych struktur na dachu i z możliwością dostosowania do nachylenia dachu do maks. 10°.

Podstawę betonową do układania jedna na drugiej (masa 17 kg / art. nr 102 010) i podkładkę (art. nr 102 050) należy zamawiać oddzielnie.

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

Statywy do iglic odgromowych Ø40 i rur wsporczych z tworzywa sztucznego wzmocnionego włóknem szklanym / aluminium

Do ustawiania na podstawie betonowej (waga 17 kg). Z możliwością kompensacji nachylenia dachu do maks. 10° za pomocą regulowanego mocowania na uchwycie podstawy. Iglice odgromowe D40 / rury wsporcze należy zamawiać oddzielnie.

Podstawy betonowe do układania jedna na drugiej, podkładki, zestawy wsporników do podstaw do mocowania dodatkowych podstaw betonowych, zestaw adapterów do iglic odgromowych D40 są dostępne osobno jako akcesoria.

Statyw do rur wsporczych z tworzywa sztucznego wzmocnionego włóknem szklanym / aluminium i iglic odgromowych Ø40

Do montażu na płytkę kontrującą na pasmach kratki i wspornikach stalowych lub innych konstrukcjach. Zestaw adapterów do iglic odgromowych D40 dostępny jest osobno jako akcesorium.
Iglice odgromowe D40 / rury wsporcze należy zamawiać oddzielnie.

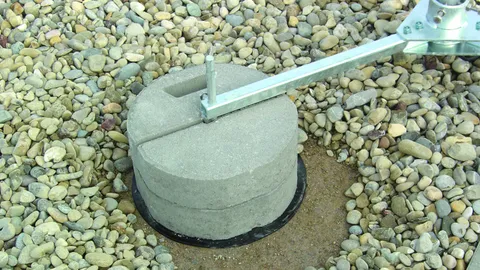

Podstawy betonowe

Do iglic odgromowych, do ochrony mniejszych struktur na dachach płaskich oraz do ustawiania wsporników dystansujący z programu DEHNiso np. do odseparowanych przewodów otokowych lub wolnostojących iglic odgromowych w statywach na trzech nogach (o wadze zaledwie 17 kg).

Uwaga: Informacje na temat kompatybilności materiałowej wsporników dachowych i podkładek w stosunku do elementów dachowych można uzyskać kontaktując się z DEHN.

Podkładki

Do ochrony poszycia dachowego pod podstawą betonową.

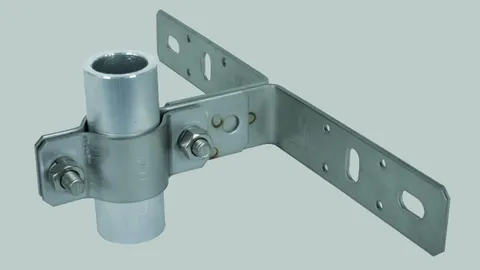

Uchwyty do iglic odgromowych Ø40 i DEHNcon-H

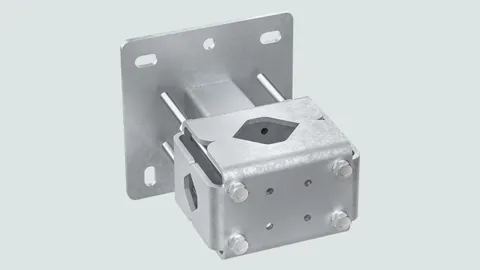

Uchwyt do masztu, wykonanie wzmocnione

Do ustawiania urządzeń piorunochronnych na konstrukcjach takich jak biogazownie

Uchwyt masztu w wykonaniu wzmocnionym umożliwia mocowanie masztów odgromowych o średnicy Ø55-100 mm.

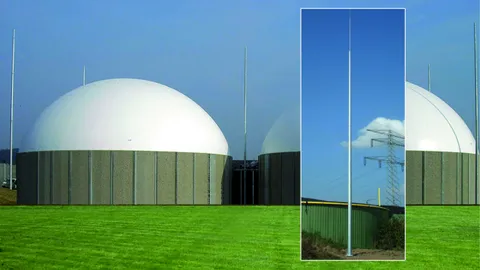

Teleskopowy maszt odgromowy wkręcany w grunt

Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym takich jak biogazownie, elektrownie fotowoltaiczne na otwartych przestrzeniach.
Maszty są ustawiane na fundamentach śrubowych.
Brak konieczności wykonywania żadnych wykopów ani przeprowadzania jakichkolwiek prac fundamentowych.
Fundament śrubowy jest po prostu wkręcany w naturalny grunt bez specjalnego przygotowania i dodatkowo mocowany za pomocą uziomów pionowych.

Aby zapewnić dodatkowe mocowanie wymagane są na każdy fundament śrubowy 3 sztuki uziomu pionowego Ø20 mm o długości 1500 mm (art. nr 620 151). Należy zamawiać je oddzielnie.
Obliczenia te opierają się na ciśnieniu nacisku 0,02 kN/cm2 naturalnego gruntu (np. gleby gliniaste, piaszczyste i żwirowe o średniej gęstości).

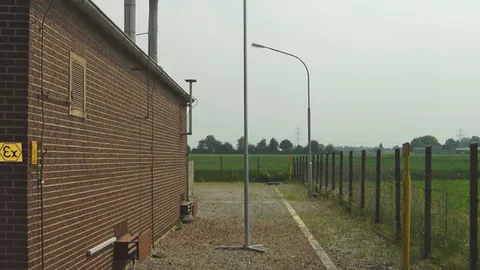

Teleskopowy maszt odgromowy do fundamentów kielichowych lub betonowych

Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym takich jak biogazownie, elektrownie fotowoltaiczne na otwartych przestrzeniach, zakłady ze strefami zagrożonymi wybuchem Ex, składy amunicji.Maszty są ustawiane na fundamentach kielichowych (element prefabrykowany) lub betonowych ze zbrojeniem (należy zamawiać oddzielnie) wykonywanych na miejscu.Więcej szczegółowych informacji na temat systemu wtykowego, fundamentu i montażu można znaleźć w instrukcji montażu.Zalety systemu masztów odgromowych:
  • Robotyziemne można w pełni ukończyć z wyprzedzeniem
  • Montaż na miejscu w fundamencie kielichowym (element prefabrykowany) wymaga niewielkiego wysiłku lub
  • alternatywnie montaż w fundamencie betonowym wykonanym na miejscu ze zbrojeniem (podczas planowania i montażu należy uwzględnić czas schnięcia betonu)
  • Wykonanie z płytą kołnierzową do szybkiego montażu
  • Łatwe ustawianie za pomocą gwintowanych sworzni M24
  • Szczegółowe instrukcje dotyczące montażu
  • Weryfikowalne dane statyczne (na żądanie)
Komponenty:
  • Iglica odgromowa ze stali nierdzewnej, Ø42 / 25 / 15 mm, długość 2400 lub 5400 mm, z gwintem M20 oraz nakrętką zabezpieczającą
  • Stożkowe części masztu
  • Płyta kołnierzowa z końcówką przyłączeniową do przyłącza uziemienia, otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Max. długość transportowa 6 m.

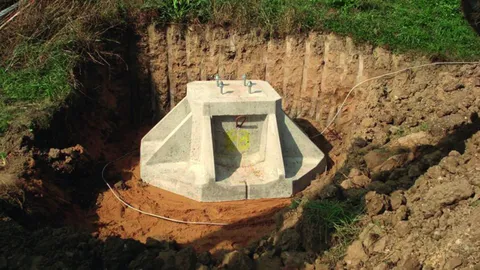

Fundamenty kielichowe do teleskopowych masztów odgromowych

Jako prefabrykowany element do prostego montażu teleskopowych masztów odgromowych.
Nie trzeba przeprowadzać prac betoniarskich na miejscu.
Więcej szczegółowych informacji na temat systemu wtykowego, fundamentu i montażu można znaleźć w instrukcji montażu.

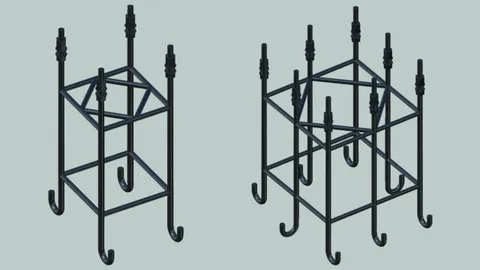

Zbrojenie do fundamentu betonowego wykonywanego w miejscu montażu

Do osadzania w betonie, z gwintowanym sworzniem, pasuje do płyty kołnierzowej teleskopowych masztów odgromowych.
Więcej szczegółowych informacji na temat systemu wtykowego, fundamentu i montażu można znaleźć w instrukcji montażu.

Iglice odgromowe na dachy metalowe

Do ochrony struktur na dachach, kopuł świetlikowych itp.
Montaż do końców klamer (otwory Ø11 mm) za pomocą czterech wsporników do dachów metalowych.
Wsporniki należy dobrać odpowiednio do profilu dachu (okrągły rąbek stojący nr art. 123 040, rąbek zaciskanym nr art. 123 041, rąbek stojący 123 042, bez rąbka do nitowania lub wkręcania 123 043).

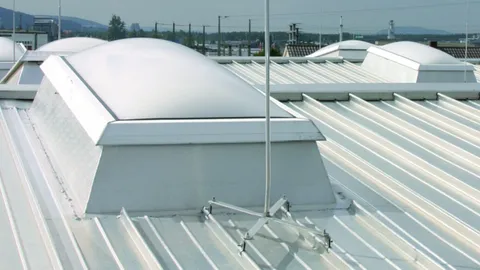

Iglice odgromowe na dachy z blachy trapezowej

Do ochrony struktur na dachach, kopuł świetlikowych itp.
Iglica odgromowa jest ustawiana w dolnych falach dachu z blachy trapezowej. Dzięki regulowanej ramie podstawy można ją dostosować do dowolnego kształtu trapezu.
Specjalny uchwyt do iglic odgromowych umożliwia kompensację nachylenia dachu do 10°.

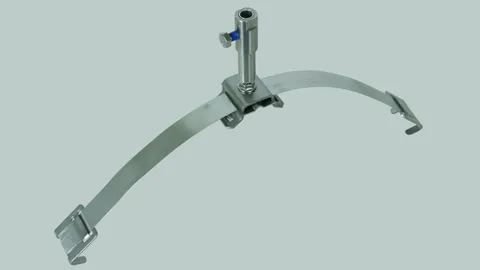

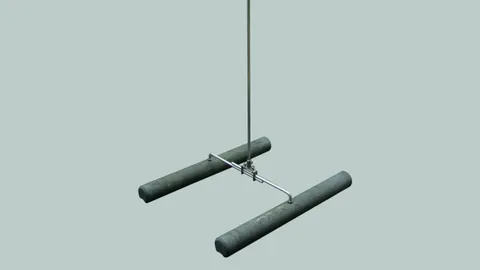

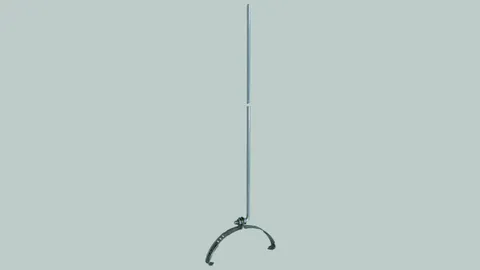

Iglice odgromowe na dachówki kalenicowe (gąsiory)

Do ochrony solarnych modułów grzewczych lub generatorów fotowoltaicznych lub innych struktur na dachach spadzistych.
Montaż iglicy odgromowej opiera się na technice zaciskowej. Elementy regulowane stopniowo należy wcześniej dopasować do odpowiedniej średnicy gąsiora.

Wsporniki do układu zwodów na dachówkach kalenicowych (gąsiorach)

Do iglic odgromowych lub wsporników dystansujących ze wspornikiem przewodu, do ochrony solarnych modułów grzewczych lub generatorów fotowoltaicznych lub innych struktur na dachach spadzistych.
Montaż wspornika z wykorzystaniem techniki taśmy napinającej. Wspornik zamontowany na stałe na taśmie napinającej i dodatkowy regulowany wspornik pozwalają na montaż wspornika na dachówkach kalenicowych (gąsiorach) o szerokiej gamie kształtów.

Iglice odgromowe lub wsporniki dystansujące należy zamawiać oddzielnie.

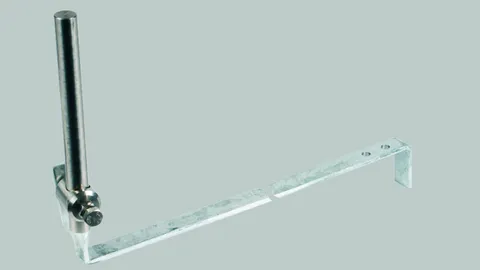

Wspornik do iglic odgromowych na dachy dwuspadowe

Jako podstawa do mocowania iglic odgromowych na dachach spadzistych, z zabezpieczeniem przed obracaniem się (podkładka zębata) i nakrętką zabezpieczającą, z otworami mocującymi do przykręcenia klamry do łat dachowych.
Przy kominie konieczne jest zastosowanie dodatkowego mocowania iglicy odgromowej np. w postaci wspornika dystansującego DEHNiso.

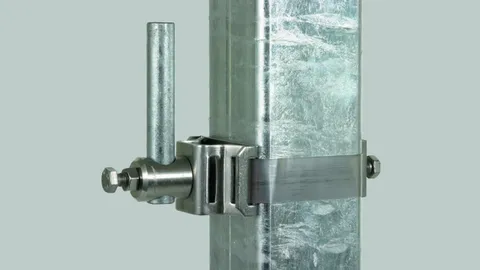

Obejma taśmowa do iglic odgromowych

Do mocowania i jednoczesnego ustanawiania obciążalnego prądem piorunowym kontaktu iglicy odgromowej, np. na metalowych konstrukcjach nośnych instalacji fotowoltaicznych (kwadratowy profil drążony); zwykle montowana na szkieletowych konstrukcjach stalowych lub konstrukcjach żelbetowych.
W przypadku montażu na rurach należy zdemontować podkładkę dociskową (płaska podkładka zgięta 2x).
Do każdej iglicy odgromowej należy zamontować dwie obejmy taśmowe.
Podczas montażu należy przestrzegać maksymalnej długości swobodnej danej iglicy odgromowej zależnej od obciążenia wiatrem.

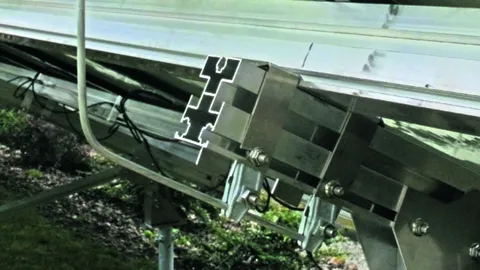

Iglica odgromowa skośna

Do ochrony np. naziemnych instalacji fotowoltaicznych lub wiat samochodowych z instalacjami fotowoltaicznymi przed bezpośrednimi uderzeniami pioruna.
Podczas montażu na konstrukcji nośnej należy uwzględnić odstęp 15-20 cm między dwoma zaciskami krawędziowymi i długość swobodną 80-85 cm.
W razie potrzeby iglicę odgromową można dostosować do kąta nachylenia systemu fotowoltaicznego. Standardowe wykonanie jest wygięte pod kątem 55°. Odpowiada to kątowi nachylenia instalacji fotowoltaicznej wynoszącemu 35°.

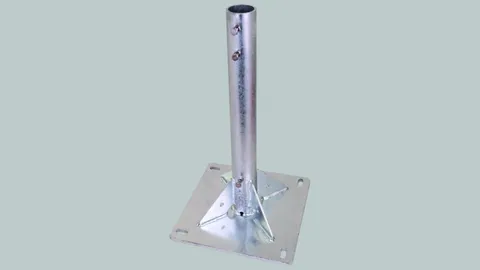

Adapter do iglicy odgromowej

Do pionowego ustawiania iglic odgromowych na dachach o nachyleniu do 10°.
Do podstaw betonowych do montażu klinowego (art. nr 102 010 lub 102 340).

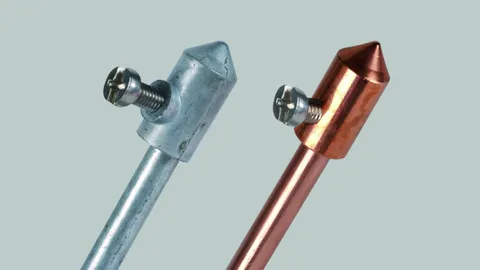

Zaślepki do iglic odgromowych

Jako zakończenie do końcówek przewodów odgromowych.

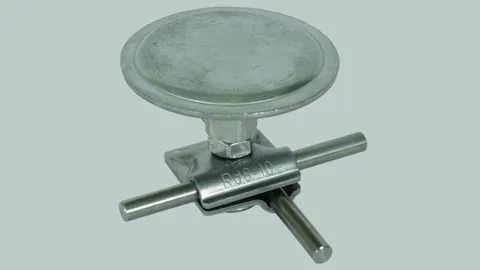

Zacisk do iglicy odgromowej w kształcie grzyba

Do montażu urządzeń piorunochronnych w oparciu o metodę oczkową na dachach płaskich, po których można chodzić i jeździć np. na parkingach.
Iglicę odgromową w kształcie grzyba i przewody można ułożyć w betonie lub fugach płyty jezdnej.
