DEHNcube EMOB

Wielobiegunowa ochrona przepięciowa w skrzynce przyłączeniowej na potrzeby elektromobilności
Gotowa do podłączenia kompletna jednostka na potrzeby elektromobilności
Przetestowana zgodnie z EN 61643-11 i EN 61439-2
Do stosowania zgodnie z DIN VDE und EN 61439 na potrzeby elektromobilności
Instalacja po stronie wychodzącej już okablowana
Pasuje do zastosowań do 22 kW

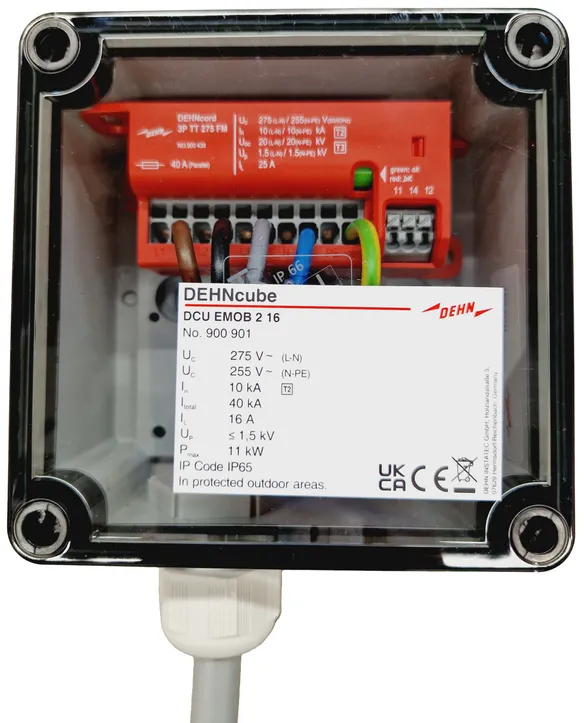

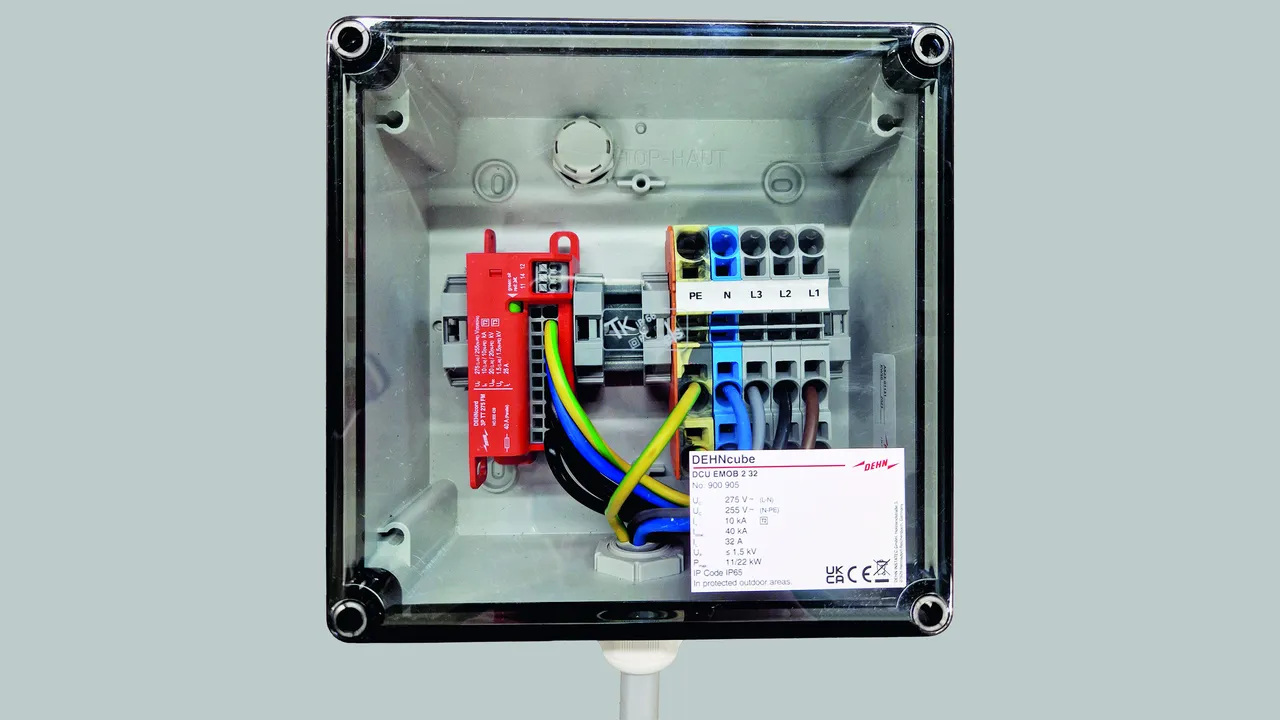

DEHNcube EMOB 2 16

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Produkt

Nr kat. 900901 DCU EMOB 2 16

GTIN / EAN 4013364506183, Nr taryfy celnej (EU): 85371098, Waga brutto: 1.14 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skrzynka przyłączeniowa DCU EMOB 2 16

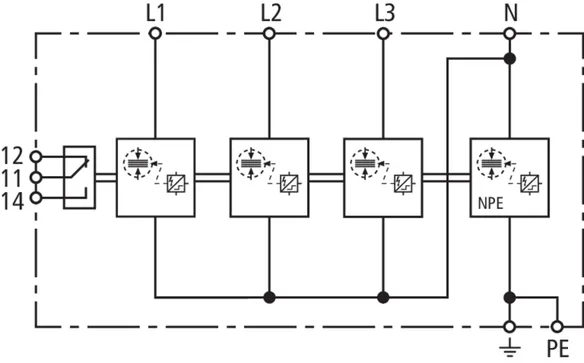

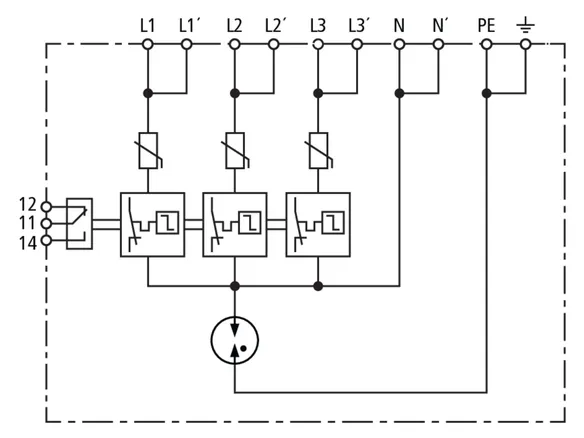

Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 16 A
Maksymalna moc: 11 kW

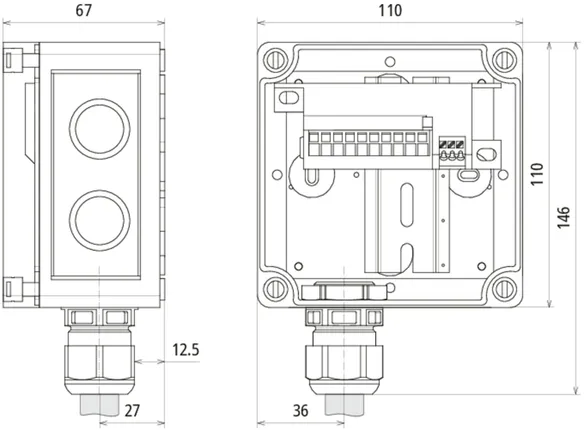

Wymiary: 110 x 110 x 66 mm

Producent: DEHN
Typ: DCU EMOB 2 16
Nr kat.: 900901
lub podobny.

Dane techniczne

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	16 A
Maksymalna moc	11 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	16 A
Maksymalna moc	11 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	20 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	110 x 110 x 66 mm

Produkt 900901 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900901.

Idź do sklepu internetowego

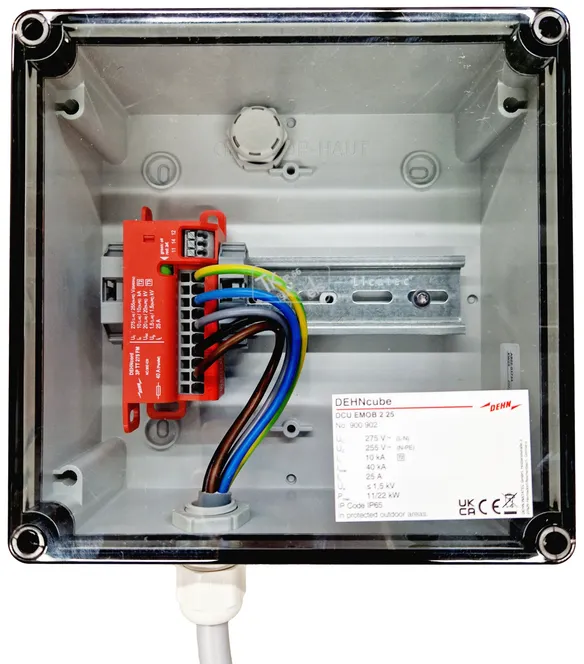

DEHNcube EMOB 2 25

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Produkt

Nr kat. 900902 DCU EMOB 2 25

GTIN / EAN 4013364506190, Nr taryfy celnej (EU): 85371098, Waga brutto: 1.63 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skrzynka przyłączeniowa DCU EMOB 2 25

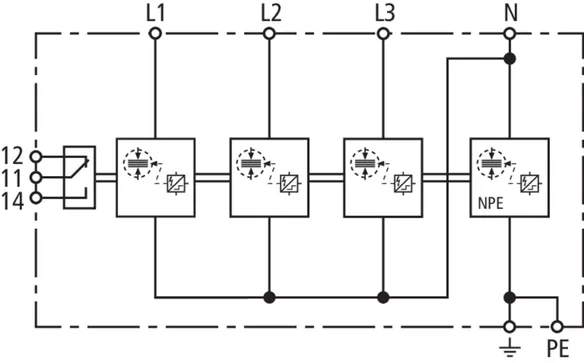

Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 25 A
Maksymalna moc: 11 / 22 kW

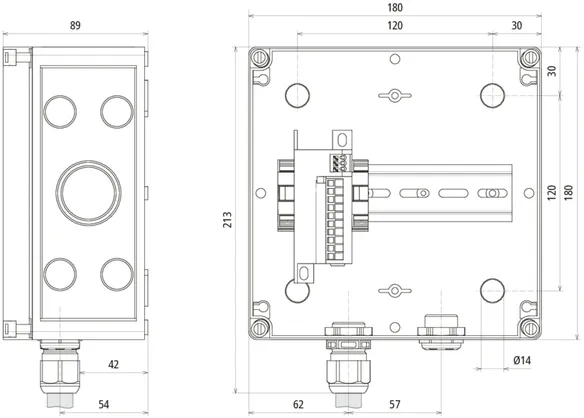

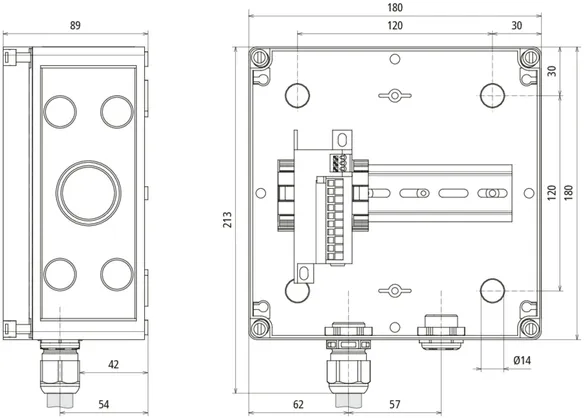

Wymiary: 182 x 180 x 100 mm

Producent: DEHN
Typ: DCU EMOB 2 25
Nr kat.: 900902
lub podobny.

Dane techniczne

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	25 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	182 x 180 x 100 mm

Produkt 900902 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900902.

Idź do sklepu internetowego

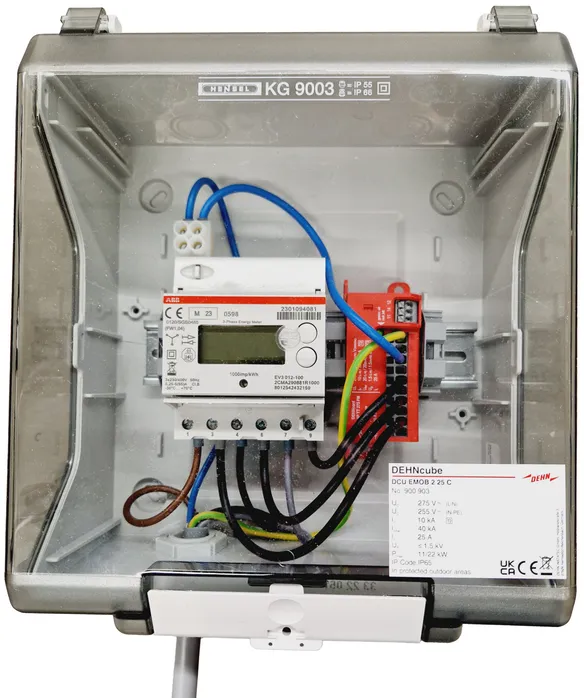

DEHNcube EMOB 2 25 C

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z licznikiem energii i ochroną przepięciową, z zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Produkt

Nr kat. 900903 DCU EMOB 2 25 C

GTIN / EAN 4013364506206, Nr taryfy celnej (EU): 85371098, Waga brutto: 2.06 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skrzynka przyłączeniowa DCU EMOB 2 25 C
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka wraz z
3-fazowym licznikiem energii do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 25 A
Maksymalna moc: 11 / 22 kW

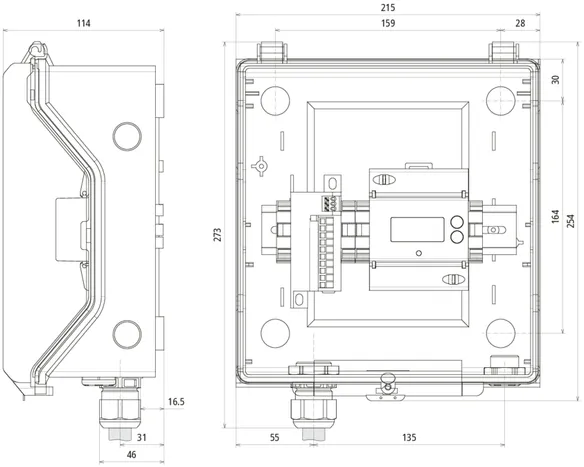

Wymiary: 217 x 253 x 115 mm

Producent: DEHN
Typ: DCU EMOB 2 25 C
Nr kat.: 900903
lub podobny.

Dane techniczne

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	25 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	217 x 253 x 115 mm
Licznik	ABB (EV3 012-100)

Produkt 900903 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900903.

Idź do sklepu internetowego

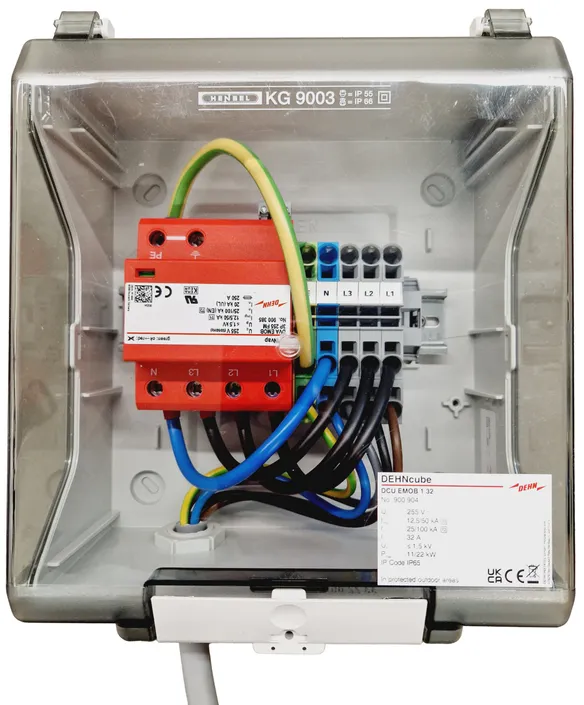

DEHNcube EMOB 1 32

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z kombinowanym ogranicznikiem przepięć i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Produkt

Nr kat. 900904 DCU EMOB 1 32

GTIN / EAN 4013364506213, Nr taryfy celnej (EU): 85371098, Waga brutto: 2.55 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skrzynka przyłączeniowa DCU EMOB 1 32
Skrzynka przyłączeniowa typu 1+2 / I+II
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 12,5 / 50 kA
Znamionowy prąd wyładowczy (8/20): 25 / 100 kA
Prąd znamionowy: 32 A
Maksymalna moc: 11 / 22 kW
Wymiary: 217 x 253 x 115 mm

Producent: DEHN
Typ: DCU EMOB 1 32
Nr kat.: 900904
lub podobny.

Dane techniczne

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Prąd udarowy pioruna (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Znamionowy prąd wyładowczy (8/20) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	Typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Prąd udarowy pioruna (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K≤ 25 kA_rms	40 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równoległe] / [szeregowe] (T_U )	-40°C...+80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (maks.)	16 mm²
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V/0,5 A
Parametry obwodu sygnalizacji DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 6 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25

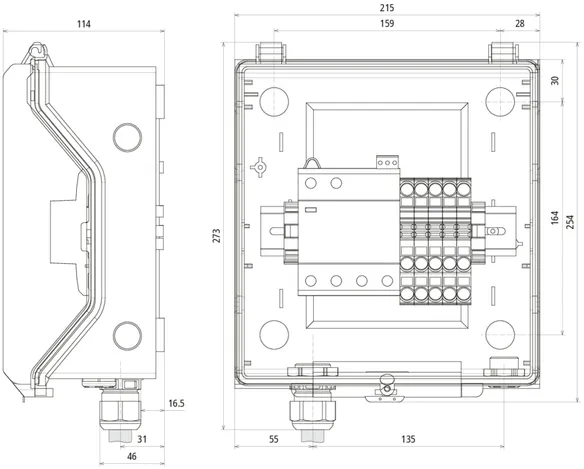

Wymiary obudowy (szer. x wys. x gł.)	217 x 253 x 115 mm

Produkt 900904 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900904.

Idź do sklepu internetowego

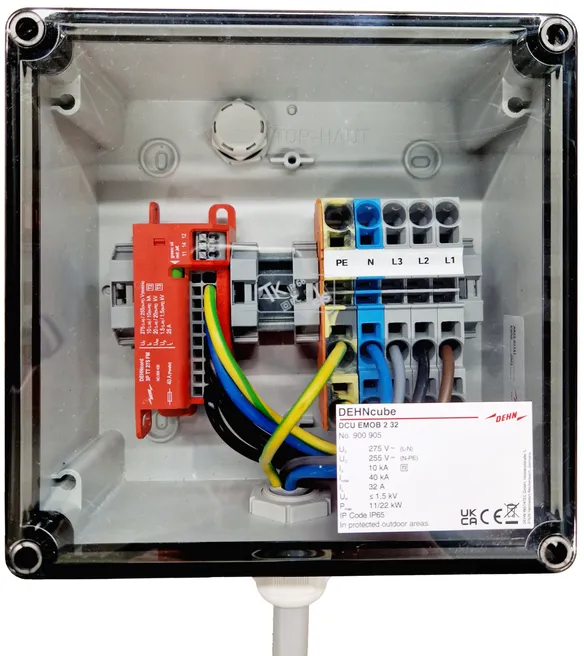

DEHNcube EMOB 2 32

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Produkt

Nr kat. 900905 DCU EMOB 2 32

GTIN / EAN 4013364506244, Nr taryfy celnej (EU): 85371098, Waga brutto: 2.07 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skrzynka przyłączeniowa DCU EMOB 2 32
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 32 A
Maksymalna moc: 11 / 22 kW
Wymiary: 182 x 180 x 100 mm

Producent: DEHN
Typ: DCU EMOB 2 32
Nr kat.: 900905
lub podobny.

Dane techniczne

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,5 ... 16 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 6 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25

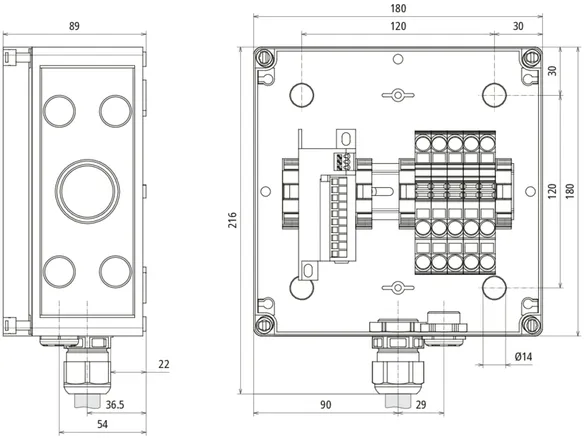

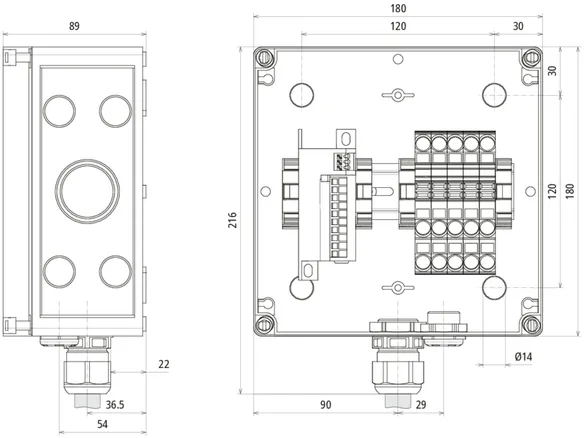

Wymiary obudowy (szer. x wys. x gł.)	182 x 180 x 100 mm

Produkt 900905 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900905.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Nr kat. 900901 DCU EMOB 2 16

Produkt 900901 został dodany do notatnika.

Do koszyka dodano produkt 900901.

DEHNcube EMOB 2 25

Nr kat. 900902 DCU EMOB 2 25

Produkt 900902 został dodany do notatnika.

Do koszyka dodano produkt 900902.

DEHNcube EMOB 2 25 C

Nr kat. 900903 DCU EMOB 2 25 C

Produkt 900903 został dodany do notatnika.

Do koszyka dodano produkt 900903.

DEHNcube EMOB 1 32

Nr kat. 900904 DCU EMOB 1 32

Produkt 900904 został dodany do notatnika.

Do koszyka dodano produkt 900904.

DEHNcube EMOB 2 32

Nr kat. 900905 DCU EMOB 2 32

Produkt 900905 został dodany do notatnika.

Do koszyka dodano produkt 900905.

DEHNcube EMOB

DEHNcube EMOB 2 16

Nr kat. 900901 DCU EMOB 2 16

Nie masz uprawnień, by pobrać 900901.stp

Nie masz uprawnień, by pobrać 900901.igs

Nie masz uprawnień, by pobrać 900901.jt

Nie masz uprawnień, by pobrać 900901.dwg

Nie masz uprawnień, by pobrać 900901m_D.dxf

Produkt 900901 został dodany do notatnika.

Do koszyka dodano produkt 900901.

DEHNcube EMOB 2 25

Nr kat. 900902 DCU EMOB 2 25

Nie masz uprawnień, by pobrać 900902.stp

Nie masz uprawnień, by pobrać 900902.igs

Nie masz uprawnień, by pobrać 900902.jt

Nie masz uprawnień, by pobrać 900902.dwg

Nie masz uprawnień, by pobrać 900902m_D.dxf

Produkt 900902 został dodany do notatnika.

Do koszyka dodano produkt 900902.

DEHNcube EMOB 2 25 C

Nr kat. 900903 DCU EMOB 2 25 C

Nie masz uprawnień, by pobrać 900903.stp

Nie masz uprawnień, by pobrać 900903.igs

Nie masz uprawnień, by pobrać 900903.jt

Nie masz uprawnień, by pobrać 900903.dwg

Nie masz uprawnień, by pobrać 900903m_D.dxf

Produkt 900903 został dodany do notatnika.

Do koszyka dodano produkt 900903.

DEHNcube EMOB 1 32

Nr kat. 900904 DCU EMOB 1 32

Nie masz uprawnień, by pobrać 900904.stp

Nie masz uprawnień, by pobrać 900904.igs

Nie masz uprawnień, by pobrać 900904.jt

Nie masz uprawnień, by pobrać 900904.dwg

Nie masz uprawnień, by pobrać 900904m_D.dxf

Produkt 900904 został dodany do notatnika.

Do koszyka dodano produkt 900904.

DEHNcube EMOB 2 32

Nr kat. 900905 DCU EMOB 2 32

Nie masz uprawnień, by pobrać 900905.stp

Nie masz uprawnień, by pobrać 900905.igs

Nie masz uprawnień, by pobrać 900905.jt

Nie masz uprawnień, by pobrać 900905.dwg

Nie masz uprawnień, by pobrać 900905m_D.dxf

Produkt 900905 został dodany do notatnika.

Do koszyka dodano produkt 900905.
