DEHNvario

Rodzina zmiennych ograniczników

kompaktowe zaciski umożliwiają łatwy i szybki montaż
technika wtyku bezpośredniego pozwala na montaż bez użycia narzędzi
szybka wymiana ogranicznika poprzez naciśnięcie przycisku i usunięcie kostki zaciskowej
uziemienie / wyrównanie potencjałów poprzez szynę DIN
ochrona przepięciowa dopasowana do zastosowania

Szczegóły

Zintegrowane otwory probiercze do testowania obwodu sygnałowego za pomocą sondy probierczej.

lorem ipsum — Zintegrowane otwory probiercze do testowania obwodu sygnałowego za pomocą sondy probierczej.

Szybka wymiana ogranicznika poprzez naciśnięcie przycisku i usunięcie kostki zaciskowej.

Styk uziemienia wytrzymały na prąd piorunowy i udarowy.

Technika wtyku bezpośredniego pozwala na montaż bez użycia narzędzi.

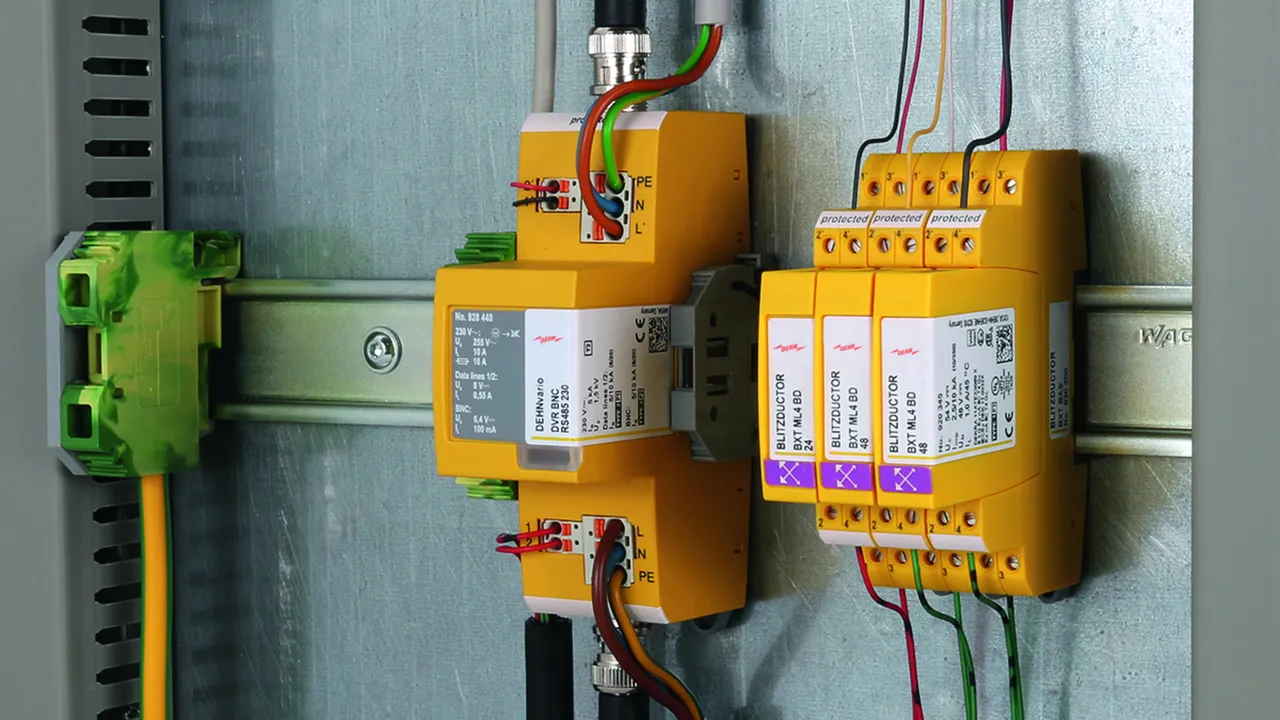

Przykładowe rozwiązanie: kompaktowy ogranicznik 3w1 do ochrony 3 interfejsów za pomocą jednego urządzenia.

DVR 2 BY S 150 FM

Kompaktowy kombinowany ogranicznik przepięć do ochrony systemów elektroakustycznych (np. głosowych systemów ostrzegania, systemów głośnikowych). Ochrona jednej pary galwanicznie odseparowanej; bezpośrednie lub pośrednie uziemienie ekranu. Technika wtyku bezpośredniego umożliwia szybkie podłączenie przewodu bez użycia narzędzi. Łatwość wymiany ogranicznika zapewnia zintegrowana kostka zaciskowa, którą można wyjąć z obudowy po naciśnięciu przycisku. Wbudowany zestyk zdalnej sygnalizacji (zestyk rozwierny).

1 Produkt

Nr kat. 928430 DVR 2 BY S 150 FM

GTIN / EAN 4013364261389, Nr taryfy celnej (EU): 85363010, Waga brutto: 161.30 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Kompaktowy ogranicznik przepięć DEHNvario do instalacji elektroakustycznych
Kompaktowy kombinowany ogranicznik przepięć
o klasie SPD typu 1 / P2
DEHNvario jest przetestowany zgodnie z EN 61643-21
i skoordynowany energetycznie według normy IEC 61643-22
Do ochrony instalacji elektroakustycznych
(np. alarmy głosowe, systemy głośnikowe)
do ochrony żyły podwójnej z separacją galwaniczną do bezpośredniego lub pośredniego uziemienia ekranu,
szybki montaż bez narzędzi dzięki bezpośredniej
technice wtykowej (bloki przyłączeniowe można odblokować
i wyjąć z obudowy).
Z zestykiem zdalnej sygnalizacji, 1 styk rozwierny
Do montażu na szynach 35 mm, 2 moduły
Napięcie znamionowe AC: 100 V
Największe napięcie trwałej pracy DC: 150 V
Największe napięcie trwałej pracy AC: 110 V
Prąd znamionowy przy 70°C: 10 A
Prąd znamionowy przy 80°C: 7 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię: 7,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 22,5 kA
Częstotliwość graniczna linia-linia: 1,4 MHz
Stopień ochrony: IP 20

Producent: DEHN
Typ: DVR 2 BY S 150 FM
Nr kat.: 928430
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	150 V
Prąd znamionowy przy 70°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	7 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	22,5 kA
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz

Klasa SPD	L
Napięcie znamionowe AC (U_N )	100 V
Największe napięcie trwałej pracy DC (U_C )	150 V
Największe napięcie trwałej pracy AC (U_C )	110 V
Prąd znamionowy przy 70°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	7 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	9 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	7,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	22,5 kA
Napięciowy poziom ochrony linia-linia przy I_imp D1 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-PG przy I_imp D1 (U_P )	≤ 700 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 400 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 650 V
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	sprężyna / sprężyna
Przekrój przewodów, drut	0,2-1,5 mm²
Przekrój przewodów, linka	0,2-1,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, UL 94 V-0
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Rodzaj zestyku zdalnej sygnalizacji (FM)	zestyk rozwierny
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji	maks. 1,5 mm²

Produkt 928430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 928430.

Idź do sklepu internetowego

DVR BNC RS485 230

Kompaktowy ogranicznik przepięć 3w1 do ochrony systemów kamer analogowych. Ochrona sygnału wideo (złącze BNC), danych (RS485) i instalacji zasilającej (230 V AC). Technologia wtyku bezpośredniego umożliwia szybkie podłączenie przewodu bez użycia narzędzi. Łatwość wymiany ogranicznika zapewnia zintegrowana kostka zaciskowa, którą można wyjąć z obudowy po naciśnięciu przycisku. Wbudowany wskaźnik przeciążenia (230 V).

1 Produkt

Nr kat. 928440 DVR BNC RS485 230

GTIN / EAN 4013364280809, Nr taryfy celnej (EU): 85363010, Waga brutto: 185.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Kompaktowy ogranicznik przepięć DEHNvario do systemów kamer analogowych
Kompaktowy ogranicznik przepięć 3w1
o klasie SPD T2 / typu 2
DEHNvario został przebadany zgodnie z normami EN / IEC 61643-11
IEC 61643-21 i
skoordynowany energetycznie według normy IEC 61643-22
Do ochrony sygnału wideo (przyłącze BNC),
sygnału danych (RS485) i
instalacji zasilającej (230 V AC)
szybki montaż bez narzędzi dzięki bezpośredniej
technice wtykowej (jednostki przyłączeniowe można odblokować
i wyjąć z obudowy).
Do montażu na szynach 35 mm, 2 moduły

Klasyfikacja ogranicznika przepięć:
Zasilanie typu 2 / klasa II
Dane typu 2 / P1
Wideo typu 2 / P2
Napięcie znamionowe:
Zasilanie 230 V AC
Dane 5 V DC
Wideo 5 V DC
Największe napięcie trwałej pracy:
Zasilanie 255 V AC
Dane 8 V DC
Wideo 6,4 V DC
Prąd znamionowy:
Zasilanie 10 A
Dane 0,5 A
Wideo 100 mA
Znamionowy prąd wyładowczy: (8/20)
5 kA na linię
10 kA łącznie
Częstotliwość graniczna:
Dane 100 MHz
Video 300 MHz @ 75 Ω
Stopień ochrony: IP 20

Producent: DEHN
Typ: DVR BNC RS485 230
Nr kat.: 928440
lub podobny.

Certyfikaty

Dane techniczne

Wideo (BNC)
Klasa SPD	U
Największe trwałe napięcie pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
Tłumienność wtrąceniowa przy 300 MHz (75 Ω)	≤ 3,0 dB
Połączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Dane (RS485)
Klasa SPD	T
Największe trwałe napięcie pracy DC (U_C )	8 V
Prąd znamionowy (I_L )	0,5 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Zasilanie (230 V)
Klasa SPD	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy (I_L )	10 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Wideo (BNC)
Klasa SPD	U
Napięcie znamionowe DC (U_N )	5 V
Największe trwałe napięcie pracy DC (U_C )	6,4 V
Prąd znamionowy (I_L )	0,1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
D1 Piorunowy prąd udarowy (10/350 µs) ekran-PG (I_imp )	2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-ekran przy I_n C2 (U_P )	≤ 40 V
Napięciowy poziom ochrony ekran-PG przy I_nC2 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-ekran przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony ekran-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Tłumienność wtrąceniowa przy 80 MHz (75 Ω)	≤ 0,4 dB
Tłumienność wtrąceniowa przy 300 MHz (75 Ω)	≤ 3,0 dB
Tłumienność odbicia przy 20 MHz (75 Ω)	≥ 20 dB
Impedancja szeregowa na linię	4,7 Ω
Pojemność własna linia-ekran (C)	≤ 35 pF
Pojemność własna ekran-PG (C)	≤ 30 pF
Połączenie (wejście / wyjście)	gniazdo BNC / gniazdo BNC
Dane (RS485)
Klasa SPD	T
Napięcie znamionowe DC (U_N )	5 V
Największe trwałe napięcie pracy DC (U_C )	8 V
Największe napięcie trwałej pracy AC (U_C )	5,6 V
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	2 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 550 V
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Impedancja szeregowa na linię	1,8 Ω
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 20 pF
Połączenie (wejście / wyjście)	sprężyna / sprężyna
Przekrój przewodów, drut	0,2-1,5 mm²
Przekrój przewodów, linka	0,2-1,5 mm²
Zasilanie (230 V)
Klasa SPD	typ 2 / klasa II
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy (I_L )	10 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB B16
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia (przerwanie obwodu obciążenia L-L')	czerwony
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Parametry ogólne
Zakres temperatury pracy (T_U )	-40 °C ... +80 °C
Materiał obudowy	Termoplast, kolor żółty, UL 94 V-0
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Akcesoria w zestawie	Narzędzie do odblokowywania jednostek przyłączeniowych
