Szyna zwierająca

  • Po prostu wybierz online odpowiednią szynę zwierającą
  • Dopasowana do indywidualnych potrzeb konfiguracja
  • Stała kontrola poprawności w tle
  • Z podłużnym rowkiem zapewniającym niezawodny kontakt
  • Wysoka odporność na prąd zwarciowy do maks. 130 kA / 0,5 s do instalacji niskiego napięcia (NN) oraz 80 kA / 0,5 s średniego napięcia (SN)
  • Praca z wykorzystaniem drążka uziemiającego w wykonaniu z trzpieniem sześciokątnym lub trzpieniem z poprzecznym kołkiem
  • Inne długości szyny i przewodu do uziemiania można wybrać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Szczegóły

lorem ipsum

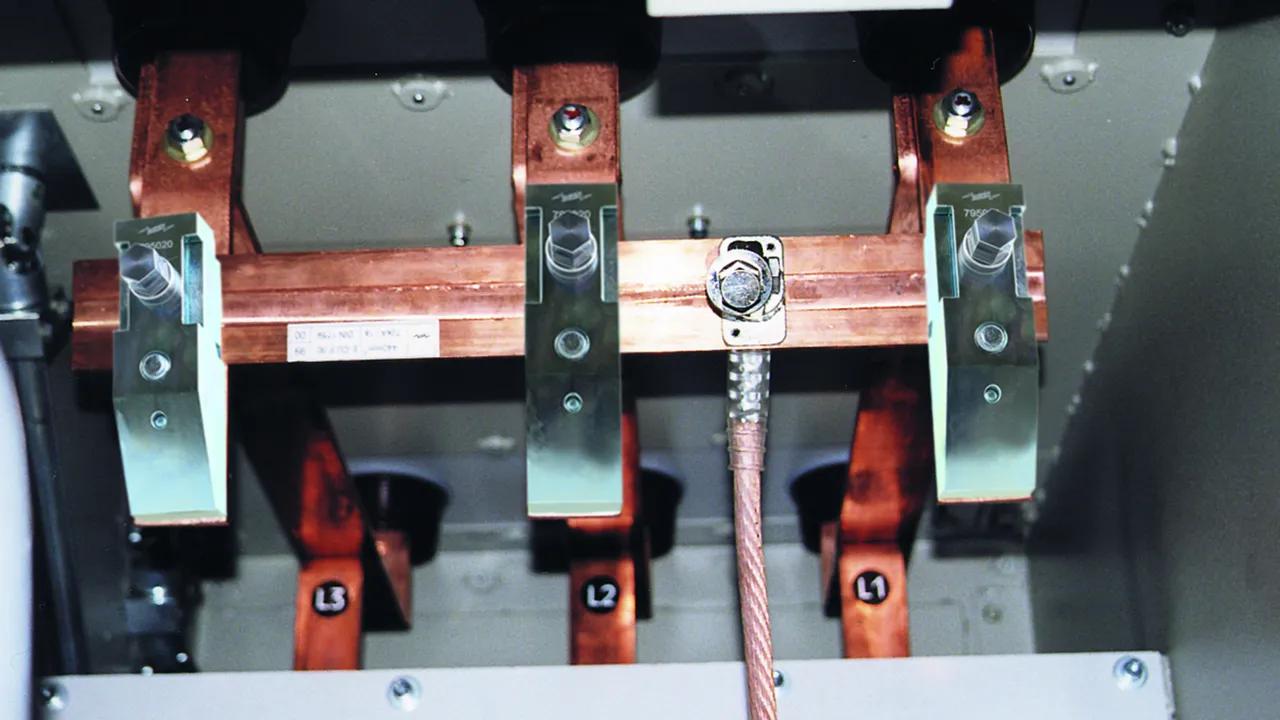

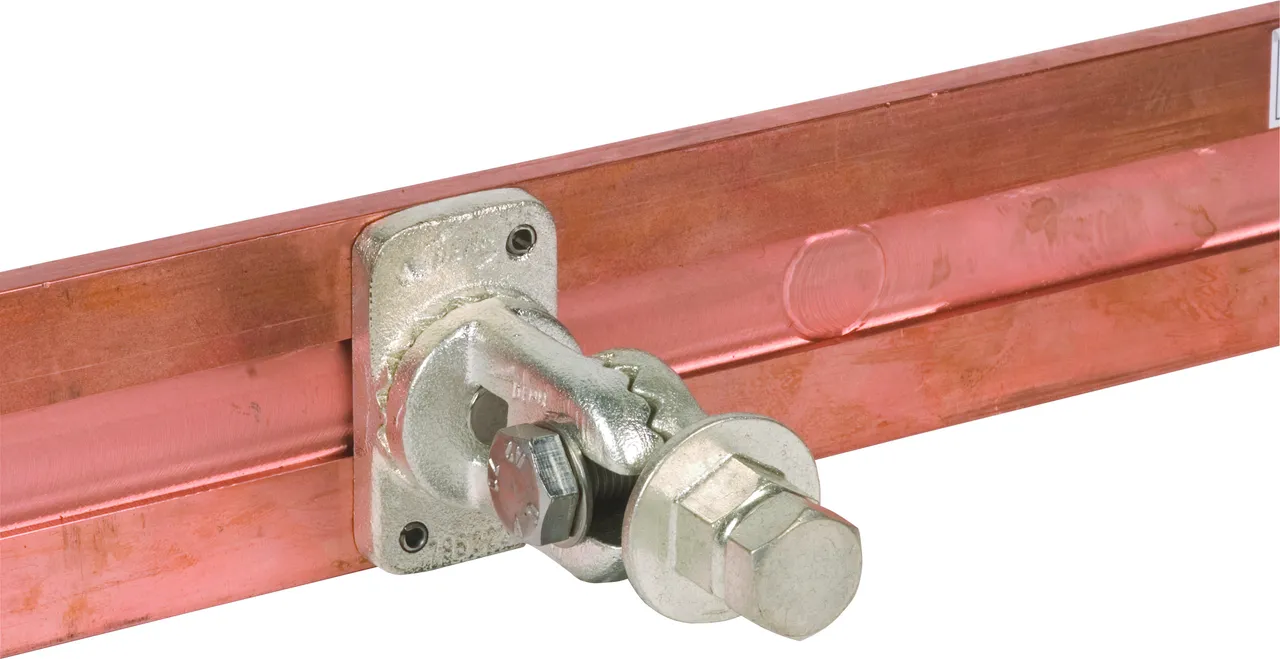

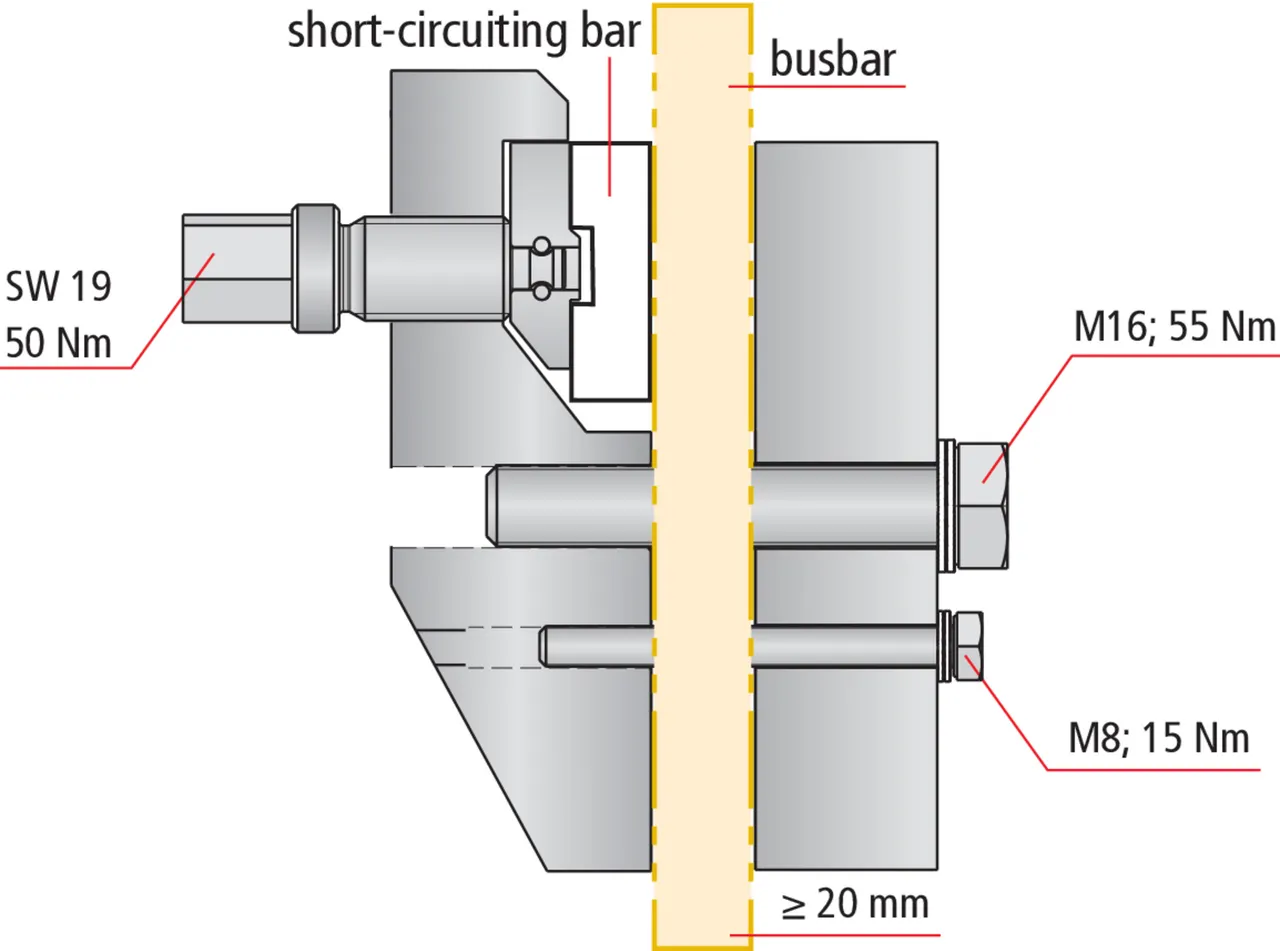

Zacisk stały do przyłączania zwieraczy zamontowany na szynie zbiorczej i wprowadzonej szynie zwierającej
lorem ipsum

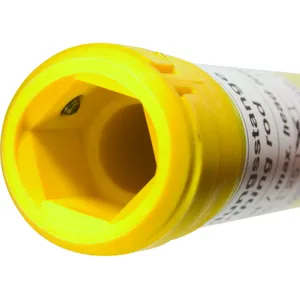

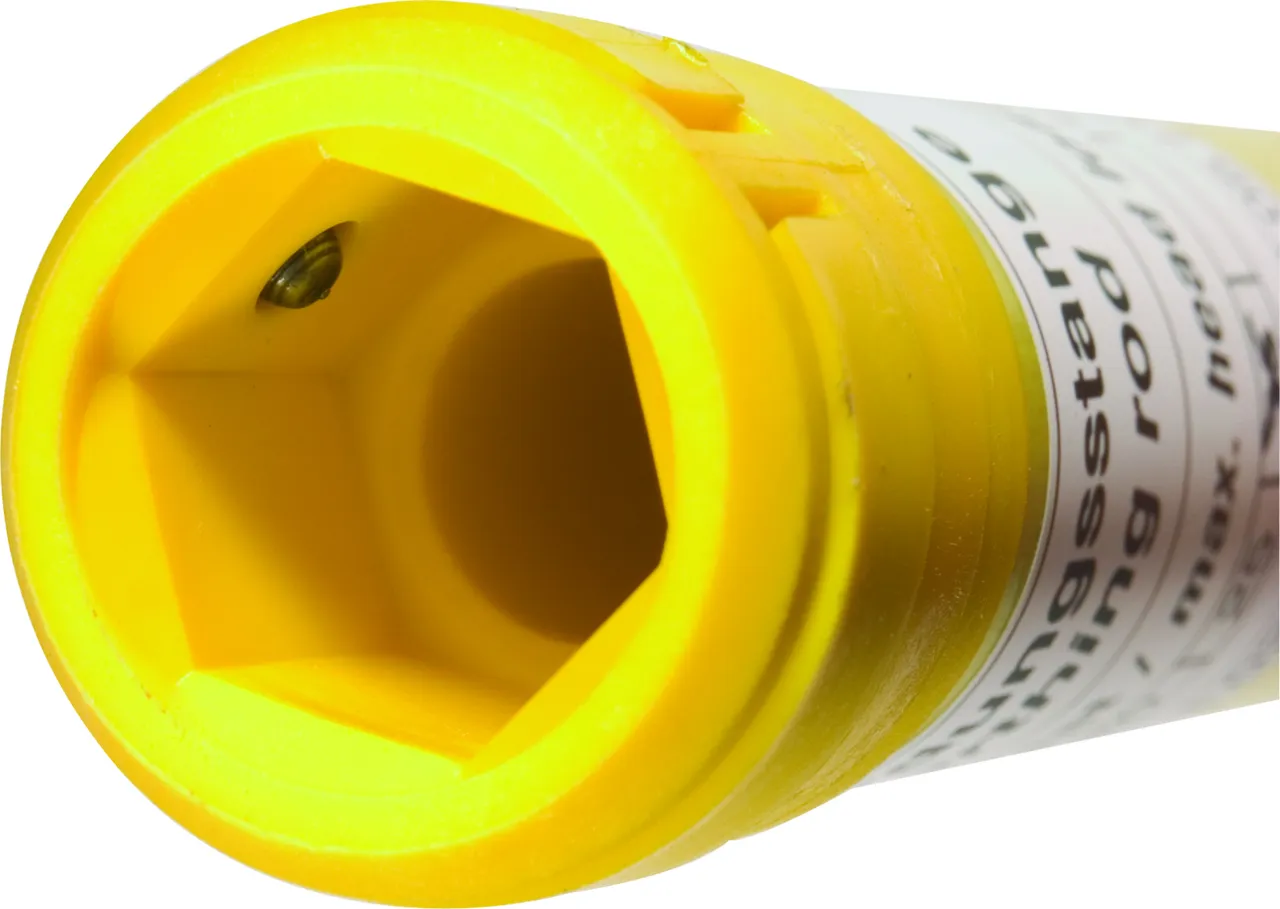

SK: Trzpień sześciokątny.
lorem ipsum

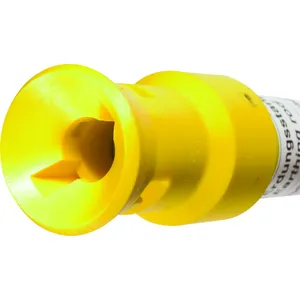

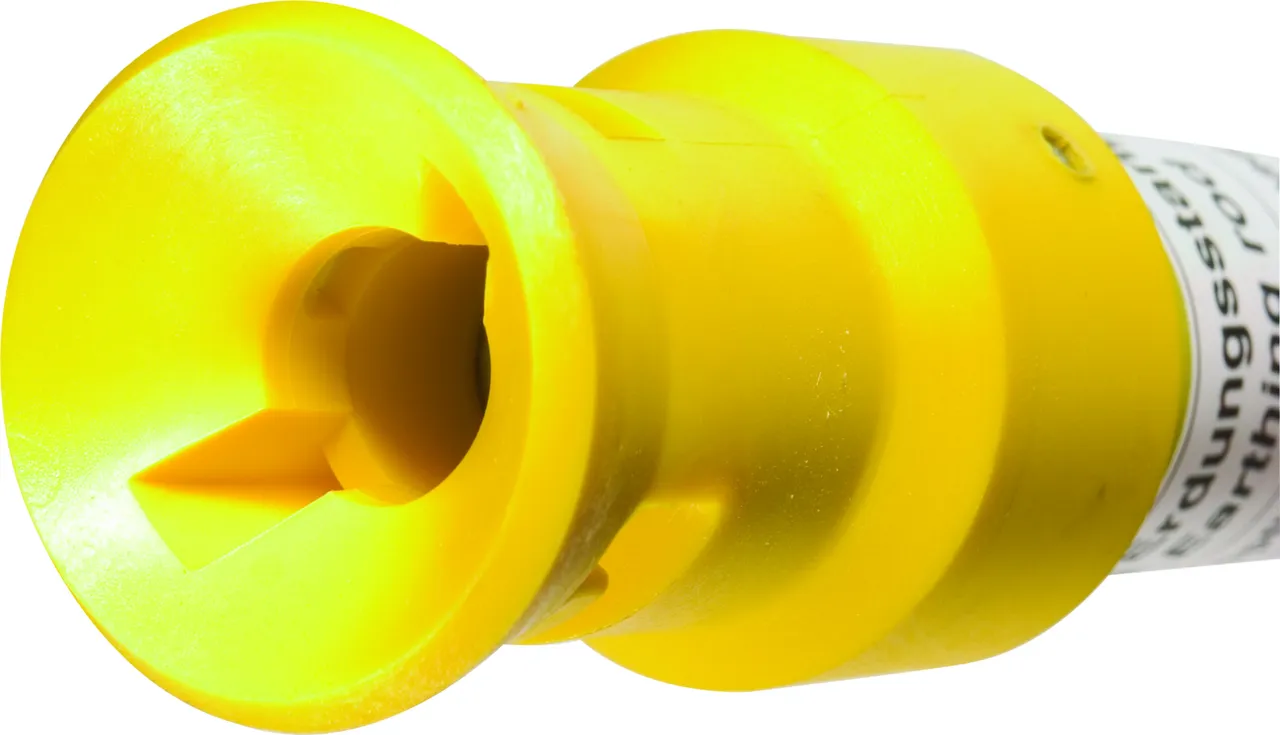

SQ: Trzpień z poprzecznym kołkiem (ze złączem bagnetowym).
lorem ipsum
lorem ipsum

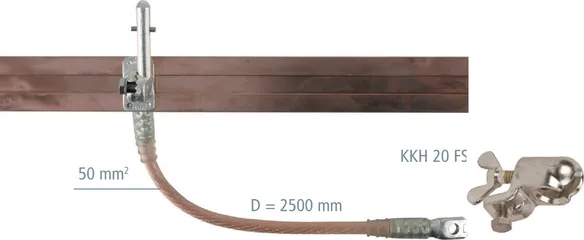

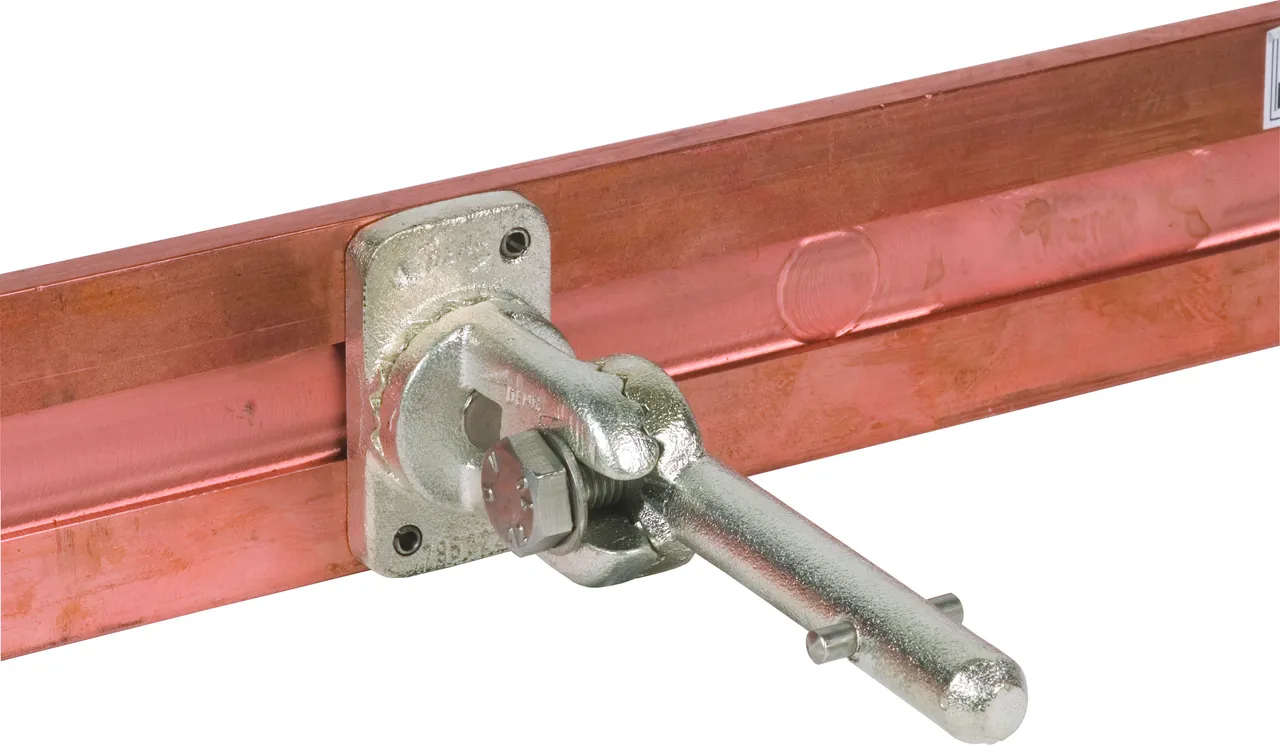

Szyna zwierająca wykonana z miedzi (E-Cu F20)

Po stronie uziemienia z zaciskiem kołpakowym, sztywnym (KKH 20 FS).

4 Produkty

Nr kat. VL2FG28 KS SQ C NS VL2FG28

GTIN / EAN 4013364450820, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.18 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie NN
Urządzenie mocujące SQ

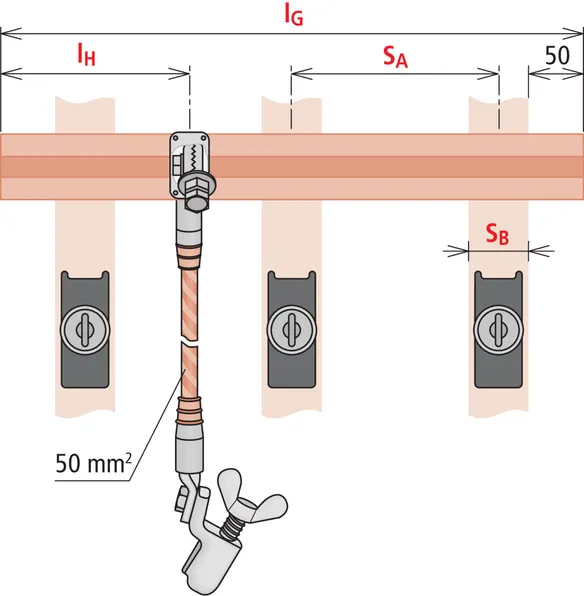

Pozycja urządzenia mocującego (IH ) 175 mm
Długość całkowita (IG ) 500 mm
Rozstaw szyn (SA ) 150 mm
Maksymalny prąd zwarciowy Ik 0,5 s 130 kA
Maksymalny prąd zwarciowy Ik 1 s 90 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Produkt VL2FG28 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VL2FG28.

Idź do sklepu internetowego

Nr kat. VHNEFQE KS SK C NS VHNEFQE

GTIN / EAN 4013364450837, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.14 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie NN
Urządzenie mocujące SK
Pozycja urządzenia mocującego (IH ) 175 mm
Długość całkowita (IG ) 500 mm
Rozstaw szyn (SA ) 150 mm
Maksymalny prąd zwarciowy Ik 0,5 s 130 kA
Maksymalny prąd zwarciowy Ik 1 s 90 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Produkt VHNEFQE został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VHNEFQE.

Idź do sklepu internetowego

Nr kat. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN / EAN 4013364461963, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie mosiądz
Urządzenie mocujące SQ
Pozycja urządzenia mocującego (IH ) 525 mm
Długość całkowita (IG ) 1500 mm
Rozstaw szyn (SA ) 450 mm
Maksymalny prąd zwarciowy Ik 0,5 s 80 kA
Maksymalny prąd zwarciowy Ik 1 s 80 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Produkt VV7M6CQ został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VV7M6CQ.

Idź do sklepu internetowego

Nr kat. V5DHK24 KSX SK C MS V5DHK24

GTIN / EAN 4013364461970, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie MS
Urządzenie mocujące SK
Pozycja urządzenia mocującego (IH ) 525 mm
Długość całkowita (IG ) 1500 mm
Rozstaw szyn (SA ) 450 mm
Maksymalny prąd zwarciowy Ik 0,5 s 80 kA
Maksymalny prąd zwarciowy Ik 1 s 80 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.

Produkt V5DHK24 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt V5DHK24.

Idź do sklepu internetowego

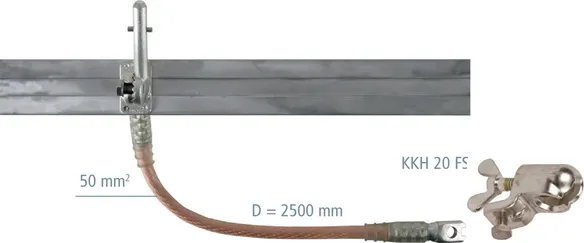

Szyna zwierająca wykonana z aluminium (AlMgSi 0,5)

Po stronie uziemienia z zaciskiem kołpakowym, sztywnym (KKH 20 FS).

4 Produkty

Nr kat. VNRLBXU KS SQ A NS VNRLBXU

GTIN / EAN 4013364450868, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie NN
Urządzenie mocujące SQ

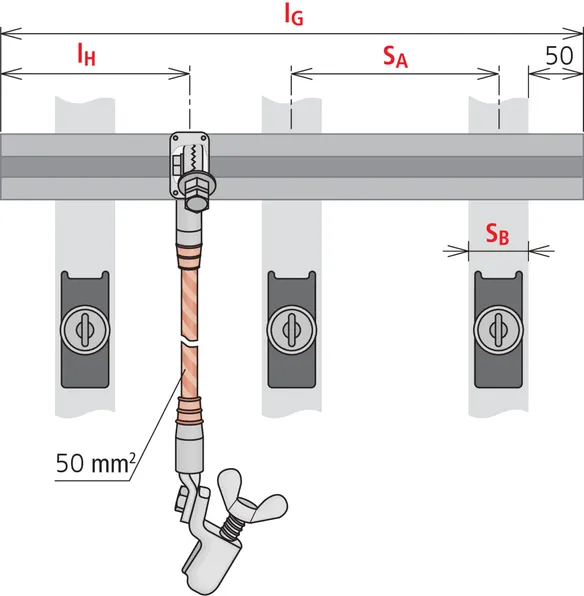

Pozycja urządzenia mocującego (IH ) 175 mm
Długość całkowita (IG ) 500 mm
Rozstaw szyn (SA ) 150 mm
Maksymalny prąd zwarciowy Ik 0,5 s 90 kA
Maksymalny prąd zwarciowy Ik 1 s 64 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.
Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Produkt VNRLBXU został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VNRLBXU.

Idź do sklepu internetowego

Nr kat. VP33XYL KS SK A NS VP33XYL

GTIN / EAN 4013364450875, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie NN
Urządzenie mocujące SK
Pozycja urządzenia mocującego (IH ) 175 mm
Długość całkowita (IG ) 500 mm
Rozstaw szyn (SA ) 150 mm
Maksymalny prąd zwarciowy Ik 0,5 s 90 kA
Maksymalny prąd zwarciowy Ik 1 s 64 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.
Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Produkt VP33XYL został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VP33XYL.

Idź do sklepu internetowego

Nr kat. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN / EAN 4013364461994, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie mosiądz
Urządzenie mocujące SQ
Pozycja urządzenia mocującego (IH ) 675 mm
Długość całkowita (IG ) 1500 mm
Rozstaw szyn (SA ) 450 mm
Maksymalny prąd zwarciowy Ik 0,5 s 60 kA
Maksymalny prąd zwarciowy Ik 1 s 60 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.
Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Produkt VSJ3Y6N został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VSJ3Y6N.

Idź do sklepu internetowego

Nr kat. VANH53Y KSX SK A MS VANH53Y

GTIN / EAN 4013364461987, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Zastosowanie mosiądz
Urządzenie mocujące SK
Pozycja urządzenia mocującego (IH ) 675 mm
Długość całkowita (IG ) 1500 mm
Rozstaw szyn (SA ) 450 mm
Maksymalny prąd zwarciowy Ik 0,5 s 60 kA
Maksymalny prąd zwarciowy Ik 1 s 60 kA
Ważne: Przy składaniu zamówienia należy podać unikalny numer wariantu.
Uwaga: Inne wykonania można konfigurować online za pomocą konfiguratora urządzeń do uziemiania i zwierania.

Produkt VANH53Y został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VANH53Y.

Idź do sklepu internetowego
