Wskaźnik wysokiego napięcia HSA 194

Easy and safe testing

For contactlessly verifying that switchgear and high-voltage overhead lines or centre-earthed monophase traction power lines are dead
Cost-effective / space-saving transport

Szczegóły

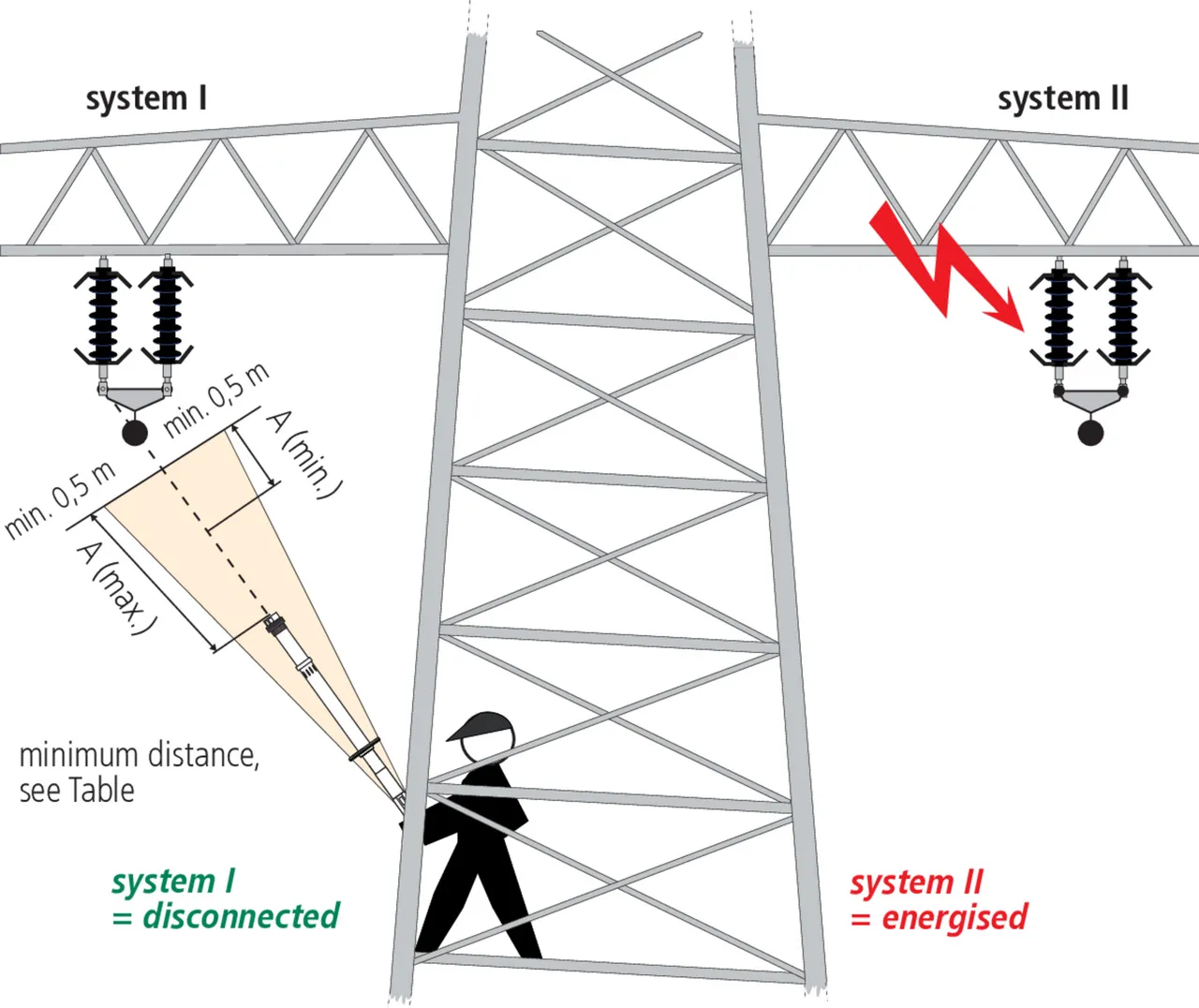

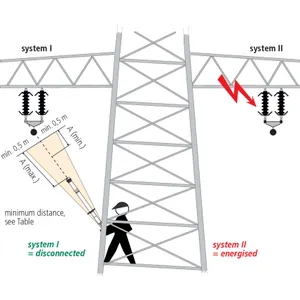

Figure 1: Example of application on the corner leg of a lattice tower with switch position "climbing check“ (only HSA 194 110 420 SN7737)

lorem ipsum — Figure 1: Example of application on the corner leg of a lattice tower with switch position "climbing check“ (only HSA 194 110 420 SN7737)

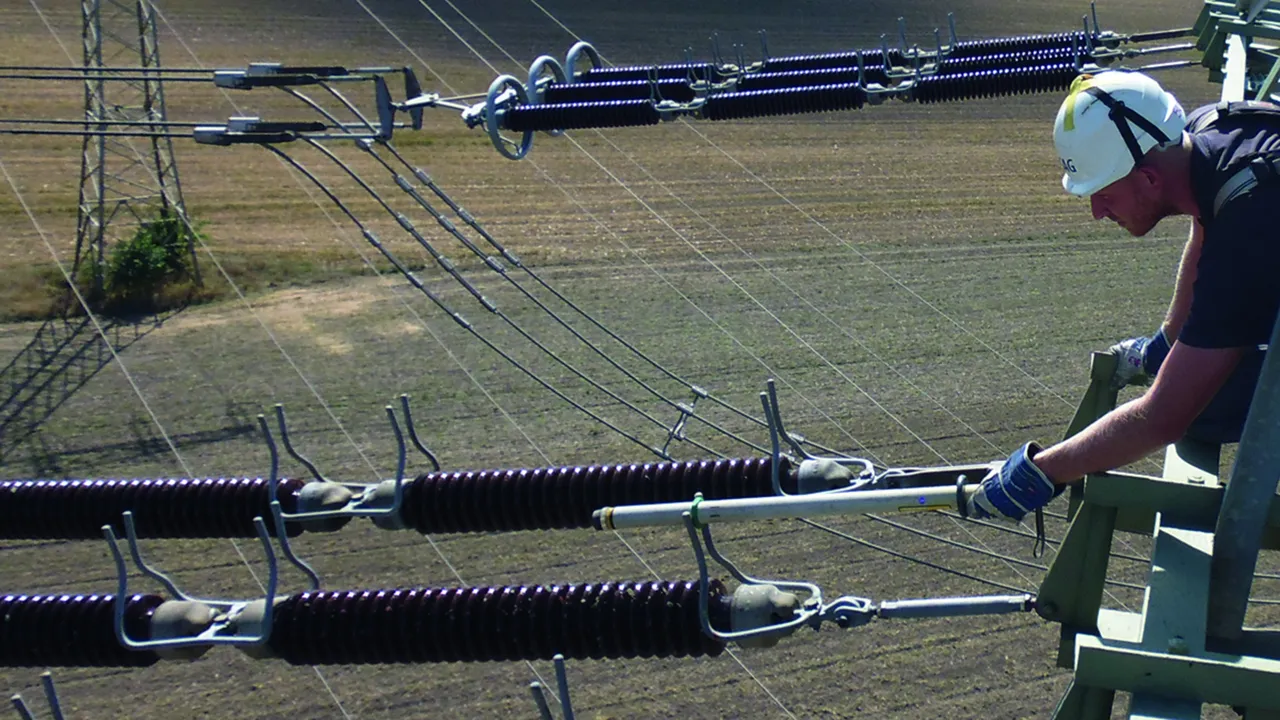

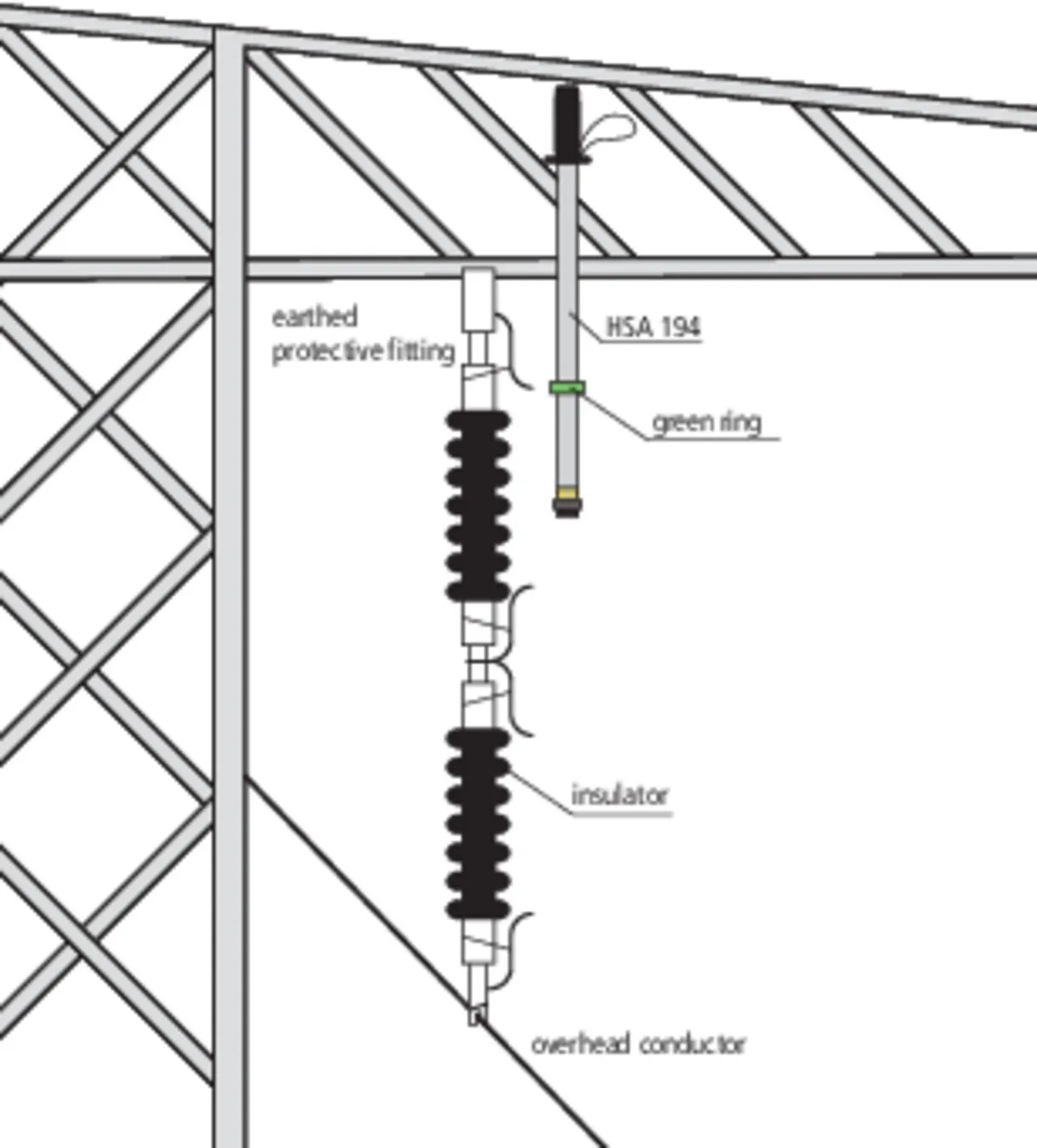

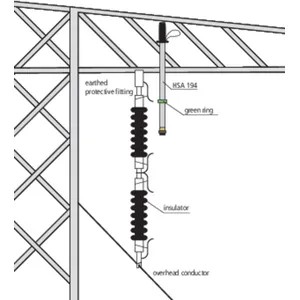

Figure 2: Example of application on the tower cross arm with switch position "110 ... 420 kV“

Zakres napięcia znamionowego 110 ... 420 kV

With plug-in coupling as end fitting for extending the handle.

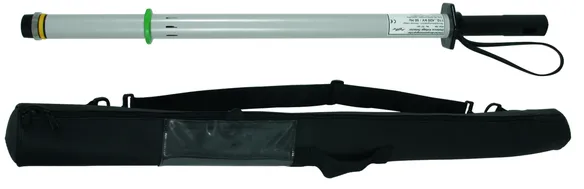

Storage bag included in delivery.

2 Produkty

Nr kat. 767541 HSA194 110 420 STK

GTIN / EAN 4013364115712, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 szt.

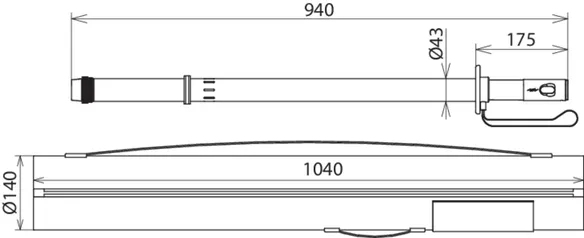

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Częstotliwość	50 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Kontrola zbliżania	nie

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Zakres temperatury pracy	–25°C ... +55°C, klasa klimatyczna N
Do stosowania podczas	_
Do	linii napowietrznych i zewnętrznych stacji rozdzielczych
Zastosowanie	linie napowietrzne
Wykonanie	jednobiegunowe
Wskaźnik	akustyczny i optyczny
Autotest	tak
Materiał (drążek izolacyjny)	rura poliestrowa wzmocniona włóknem szklanym
Kontrola zbliżania	nie

Produkt 767541 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767541.

Idź do sklepu internetowego

Nr kat. 767542 HSA194 110 420 16.7

GTIN / EAN 4013364086616, Nr taryfy celnej (EU): 90303370, Waga brutto: 5.85 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Częstotliwość	16.7 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Nr rysunku DB	3 Ekgw 02.54
Kontrola zbliżania	No

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Rodzaj napięcia	a.c.
Częstotliwość	16.7 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Nr rysunku DB	3 Ekgw 02.54
Zakres temperatury pracy	–25 °C ... +55 °C, climatic category N
Do stosowania podczas	_
Do	Overhead lines and outdoor switching stations
Zastosowanie	Overhead lines
Wykonanie	Single-pole
Wskaźnik	Acoustic and visual
Autotest	Yes
Materiał (drążek izolacyjny)	Glass-fibre reinforced polyester tube
Kontrola zbliżania	No

Produkt 767542 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767542.

Idź do sklepu internetowego

Zakres napięcia znamionowego 110 ... 420 kV, z kontrolą podczas wspinania się

With plug-in coupling as end fitting for extending the handle.
Storage bag included in delivery.

1 Produkt

Nr kat. 767539 HSA 194 110 420 SN7737

GTIN / EAN 4013364306769, Nr taryfy celnej (EU): 90303370, Waga brutto: 1.82 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Częstotliwość	50 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Kontrola zbliżania	Yes

Zakres napięcia znamionowego (U_N )	110 ... 420 kV
Rodzaj napięcia	a.c.
Częstotliwość	50 Hz
Długość całkowita (l_G )	940 mm
Długość izolacyjna (l_I )	540 mm
Zakres temperatury pracy	–25 °C ... +55 °C, climatic category N
Do stosowania podczas	_
Do	Overhead lines and outdoor switching stations
Zastosowanie	Overhead lines
Wykonanie	Single-pole
Wskaźnik	Acoustic and visual
Autotest	Yes
Materiał (drążek izolacyjny)	Glass-fibre reinforced polyester tube
Kontrola zbliżania	Yes
