Przepusty ścienne i uziemiające

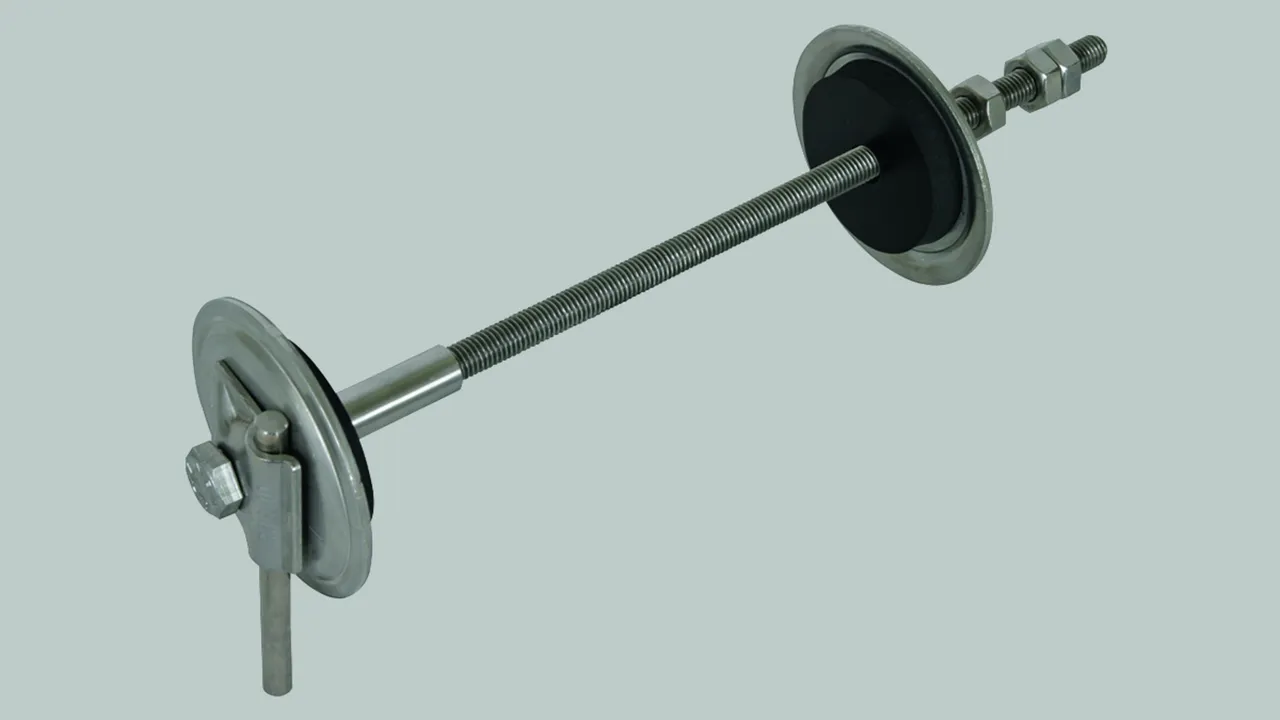

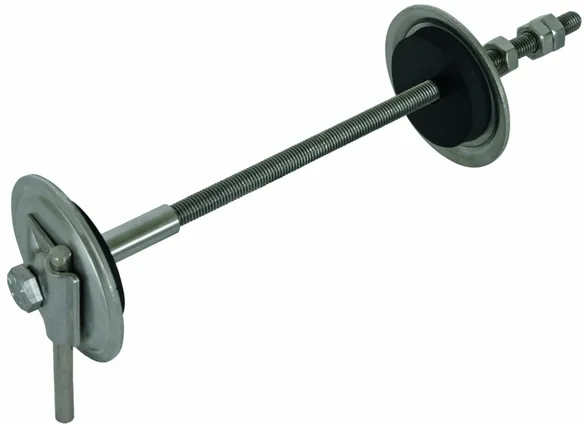

Z zaciskiem MV ze stali nierdzewnej (V4A) do drutów okrągłych 8-10 mm.
Do ustanawiania wodoszczelnych przepustów przewodów uziemiających / wyrównawczych w murach i ścianach; z prętem gwintowanym M10 ze stali nierdzewnej.

Wersja do późniejszego montażu w otworze (Ø14 mm) lub ewentualnie montażu w przygotowanej wcześniej rurce dystansowej.
Przepust przeszedł badanie wodoszczelności pod ciśnieniem do 1 bar, co odpowiada sytuacji montażowej do głębokości 10 m w przypadku stojącej wody.

Przepust jest gotowy do podłączenia do zacisku MV, a wszystkie elementy przeznaczone do umieszczenia w gruncie są wykonane ze stali nierdzewnej (V4A).
Uszczelnienie uzyskuje się poprzez dociśnięcie tarcz neoprenowych do muru/ściany (stały i luźny kołnierz).
Montaż może być przeprowadzony od wewnątrz przez montera. Nakrętki zabezpieczające (wewnątrz) mogą być używane do przytrzymywania pręta gwintowanego podczas dokręcania.

3 Produkty

Nr kat. 478410 EWD MVK8.10 M10 L100 300 V4A

GTIN / EAN 4013364136335, Nr taryfy celnej (EU): 85359000, Waga brutto: 580.00 g, Jednostka opakowaniowa: 5.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Przepust ścienny i uziemiający z zaciskiem MV ze stali nierdzewnej (V4A)
Przepust ścienny i uziemiający
do ustanawiania wodoszczelnych przepustów w murach i ścianach
przewodów uziemiających / wyrównawczych, z prętem gwintowanym M10 ze stali nierdzewnej
Przepust przeszedł badanie wodoszczelności pod ciśnieniem do 1 bar, co odpowiada sytuacji montażowej do
głębokości 10 m w przypadku stojącej wody
Długość przepustu: 100-300 mm
Materiał tarczy: stal nierdzewna (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC): 2,7 kA
Spełnia wymagania normy: PN-EN 62561-1

Producent: DEHN
Typ: EWD MVK8.10 M10 L100 300 V4A
Nr kat.: 478410
lub podobny.

Certyfikaty



Dane techniczne

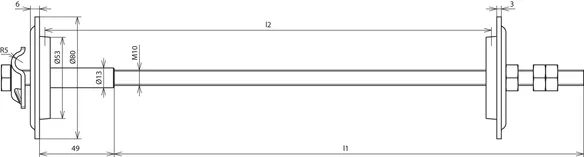

Długość przepustu (l2) 100-300 mm
Długość gwintowanego pręta (l1) 308 mm
Uszczelnienie neopren
Tarcza uszczelniająca Ø 80 mm
Materiał tarczy stal nierdzewna (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 2,7 kA
Spełnia wymagania normy PN-EN 62561-1

Produkt 478410 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478410.

Idź do sklepu internetowego

Nr kat. 478430 EWD MVK8.10 M10 L300 500 V4A

GTIN / EAN 4013364136342, Nr taryfy celnej (EU): 85359000, Waga brutto: 680.00 g, Jednostka opakowaniowa: 5.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Przepust ścienny i uziemiający z zaciskiem MV ze stali nierdzewnej (V4A)
Przepust ścienny i uziemiający
do ustanawiania wodoszczelnych przepustów w murach i ścianach
przewodów uziemiających / wyrównawczych, z prętem gwintowanym M10 ze stali nierdzewnej
Przepust przeszedł badanie wodoszczelności pod ciśnieniem do 1 bar, co odpowiada sytuacji montażowej do
głębokości 10 m w przypadku stojącej wody
Długość przepustu: 300-500 mm
Materiał tarczy: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC): 2,7 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EWD MVK8.10 M10 L300 500 V4A
Nr kat.: 478430
lub podobny.

Certyfikaty



Dane techniczne

Długość przepustu (l2) 300-500 mm
Długość gwintowanego pręta (l1) 508 mm
Uszczelnienie Neopren
Tarcza uszczelniająca Ø 80 mm
Materiał tarczy stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 2,7 kA
Spełnia wymagania normy DIN EN 62561-1

Produkt 478430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478430.

Idź do sklepu internetowego

Nr kat. 478450 EWD MVK8.10 M10 L500 700 V4A

GTIN / EAN 4013364136359, Nr taryfy celnej (EU): 85359000, Waga brutto: 780.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Przepust ścienny i uziemiający z zaciskiem MV ze stali nierdzewnej (V4A)
Przepust ścienny i uziemiający
do ustanawiania wodoszczelnych przepustów w murach i ścianach
przewodów uziemiających / wyrównawczych, z prętem gwintowanym M10 ze stali nierdzewnej
Przepust przeszedł badanie wodoszczelności pod ciśnieniem do 1 bar, co odpowiada sytuacji montażowej do
głębokości 10 m w przypadku stojącej wody
Długość przepustu: 500-700 mm
Materiał tarczy: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC): 2,7 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EWD MVK8.10 M10 L500 700 V4A
Nr kat.: 478450
lub podobny.

Certyfikaty



Dane techniczne

Długość przepustu (l2) 500-700 mm
Długość gwintowanego pręta (l1) 708 mm
Uszczelnienie Neopren
Tarcza uszczelniająca Ø 80 mm
Materiał tarczy stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 2,7 kA
Spełnia wymagania normy DIN EN 62561-1

Produkt 478450 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478450.

Idź do sklepu internetowego
