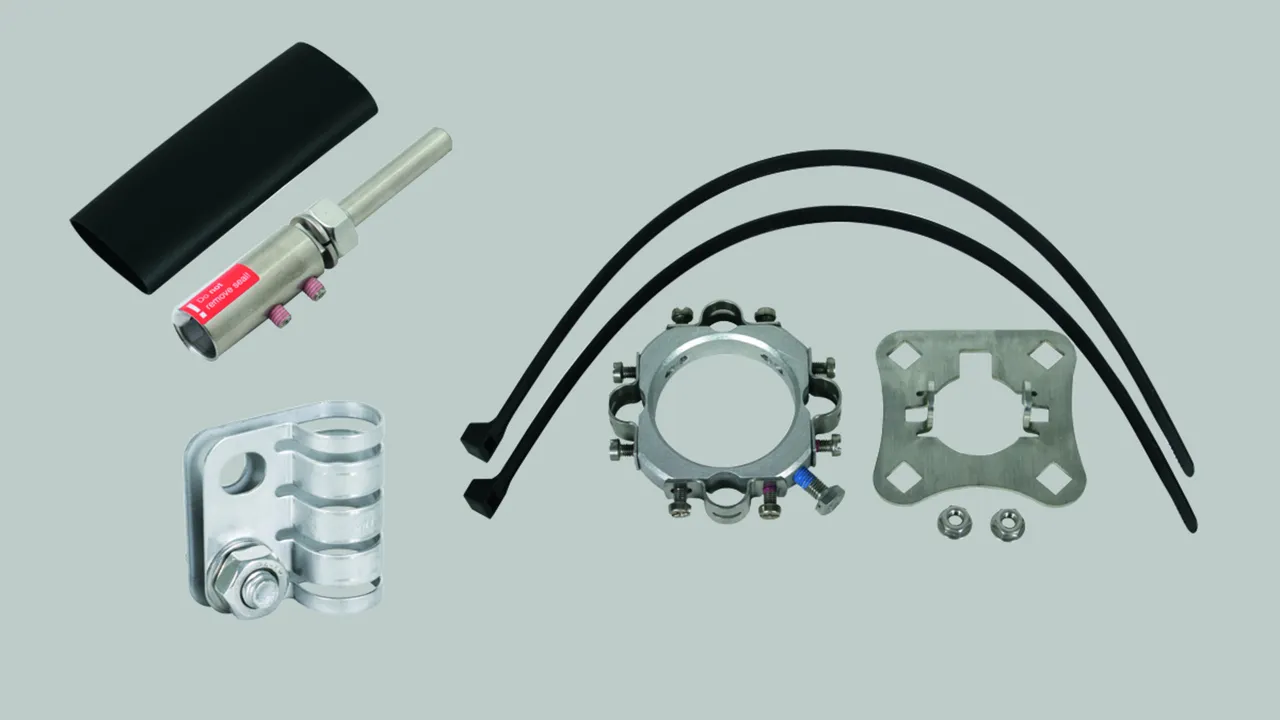

Elementy przyłączeniowe do przewodu HVI light

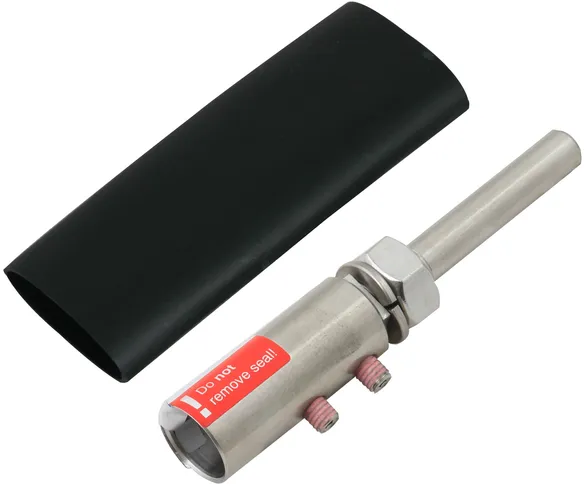

Element przyłączeniowy do przewodu HVI light

Element przyłączeniowy do łączenia przewodu HVI light z innymi elementami zewnętrznego urządzenia piorunochronnego lub instalacji uziemiającej. W zestawie koszulka termokurczliwa.

1 Produkt

Nr kat. 819299 AE BO10 KF HVI LI V2A

GTIN / EAN 4013364118911, Nr taryfy celnej (EU): 85359000, Waga brutto: 140.00 g, Jednostka opakowaniowa: 1.00 szt.

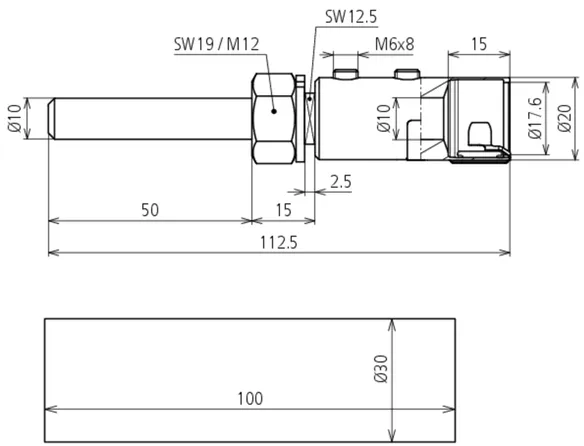

Rysunki

Informacje dodatkowe

Element przyłączeniowy do przewodu HVI light, stal nierdzewna
Elementy przyłączeniowe do przewodu HVI light do zakończenia
przewodu HVI light na obu końcach,
do łączenia przewodu
np. z płytką przyłączeniową na maszcie odgromowym
lub innymi elementami zewnętrznego urządzenia piorunochronnego.
W zestawie koszulka termokurczliwa
Materiał: stal nierdzewna
Przyłączenie: śruba Ø10 mm, długość 50 mm
Wykonanie: z podkładką sprężystą

Producent: DEHN
Typ: AE BO10 KF HVI LI V2A
Nr kat.: 819299
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Przyłączenie śruba Ø10 mm, długość 50 mm
Wykonanie z podkładką sprężystą
Śruba sworzeń gwintowany M6 x 8 mm

Produkt 819299 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819299.

Idź do sklepu internetowego

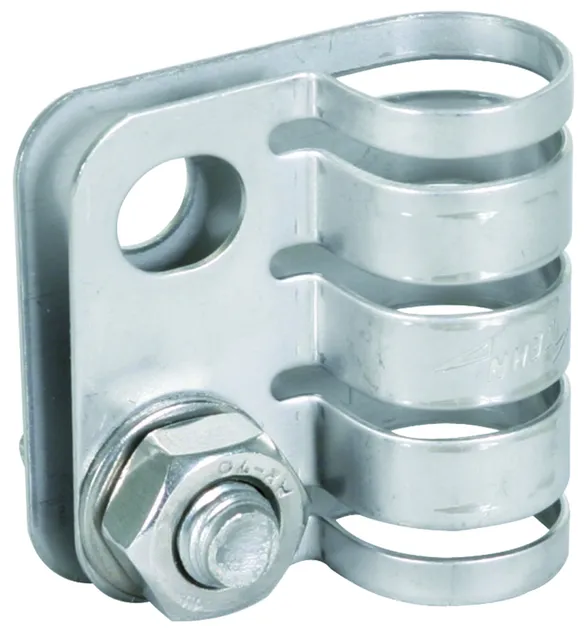

Element przyłączeniowy do wyrównywania potencjałów do przewodu HVI light

Do procesu odprowadzania pola elektrycznego przewodu HVI light w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do elektrycznego kontaktu z półprzewodzącym płaszczem.

1 Produkt

Nr kat. 410219 PAE 17 20 AB11 V2A

GTIN / EAN 4013364118829, Nr taryfy celnej (EU): 85359000, Waga brutto: 74.00 g, Jednostka opakowaniowa: 1.00 szt.

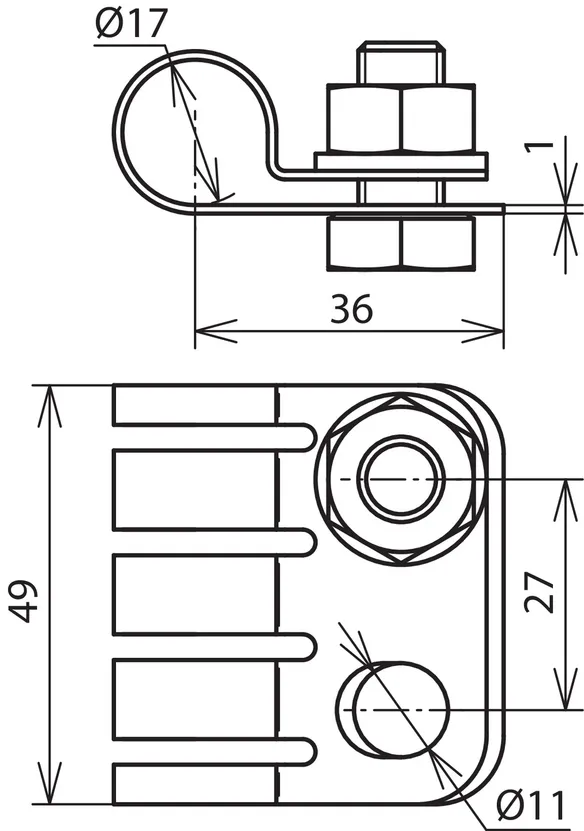

Rysunki

Informacje dodatkowe

Element wyrównawczy do przewodu HVI light, stal nierdzewna
Element wyrównawczy do przewodu HVI light do procesu odprowadzania
pola elektrycznego przewodu HVI light
w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do
elektrycznego kontaktu z półprzewodzącym płaszczem.
Materiał: stal nierdzewna
Zakres zacisku Ø: 17 mm
Otwór przyłączeniowy Ø: 11 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: PAE 17 20 AB11 V2A
Nr kat.: 410219
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdzewna
Zakres zacisku Ø 17 mm
Otwór przyłączeniowy Ø 11 mm
Śruba di M10 x 20 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410219 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 410219.

Idź do sklepu internetowego

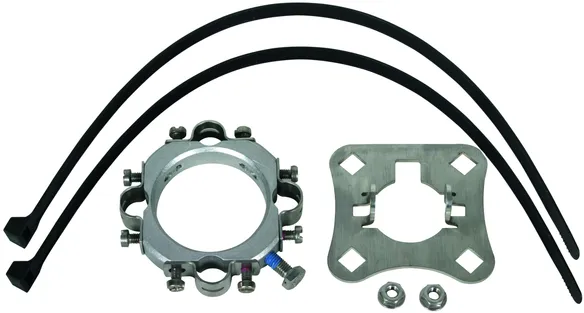

Zestaw mocujący do przewodu HVI light

Zestaw mocujący do montażu przewodu HVI light na rurze wsporczej Ø50 mm (np. rurze wsporczej HVI long), składający się z płytki przyłączeniowej (poczwórnej, w tym dwóch nakrętek zabezpieczających) i pierścienia mocującego z czterema szczelinowymi uchwytami przewodu (Ø17 mm) do obszaru przyłączeniowego (w tym dwie opaski kablowe).

1 Produkt

Nr kat. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN / EAN 4013364236486, Nr taryfy celnej (EU): 85389099, Waga brutto: 530.00 g, Jednostka opakowaniowa: 1.00 szt.

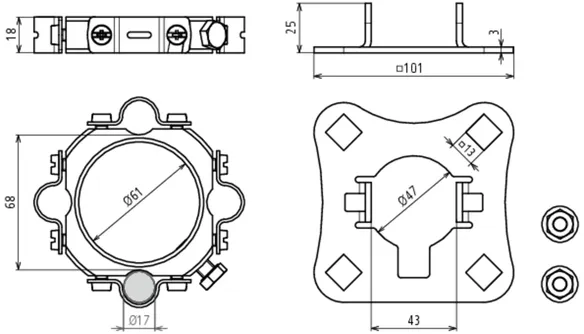

Rysunki

Informacje dodatkowe

Zestaw mocujący
Zestaw mocujący do montażu przewodu HVI light
na rurze wsporczej Ø50 mm, składający się z płytki przyłączeniowej
(4-krotny, z dwoma nakrętkami zabezpieczającymi) i pierścienia mocującego
z czterema szczelinowymi uchwytami na przewody do
końcówki przyłączeniowej (w zestawie dwie opaski kablowe).
Materiał: stal nierdzewna / Al
Uchwyt płytki przyłączeniowej: Otwór kwadratowy 13 mm
Odniesienie do norm: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS SR D50 4AE HVI LI AL V2A
Nr kat.: 819289
lub podobny.



Dane techniczne

Materiał stal nierdzewna / Al
Uchwyt płytki przyłączeniowej Otwór kwadratowy 13 mm
Odniesienie do norm DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819289 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819289.

Idź do sklepu internetowego

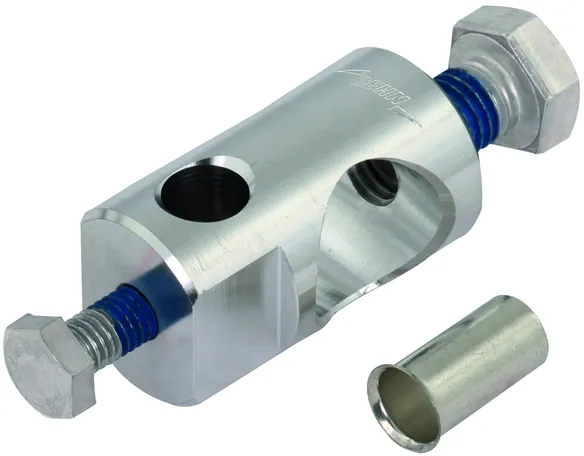

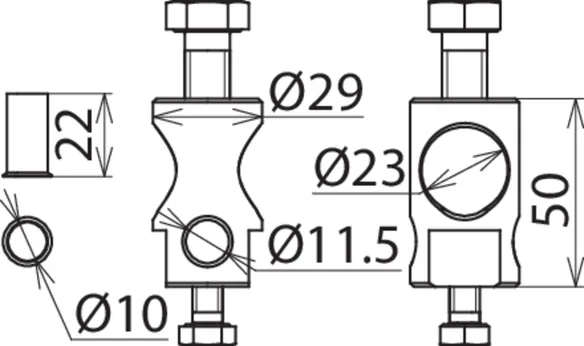

Bolec mocujący

Trzpień mocujący do montażu zwodu poziomego na iglicy odgromowej (Ø22 / Ø16 mm) lub płytce przyłączeniowej (np. art. nr 819 289 lub 819 288).

1 Produkt

Nr kat. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN / EAN 4013364280625, Nr taryfy celnej (EU): 85389099, Waga brutto: 98.80 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Trzpień mocujący
Trzpień mocujący do montażu przepięcia
za pomocą linki aluminiowej 50 mm² nr art. 840 050 do
iglicy odgromowej (Ø22 / Ø16 mm) lub płytki przyłączeniowej
(np. art. nr 819 289 lub 819 288).
Materiał: Al
Przyłączenie: 1x B 11 mm, 1x B 23 mm
Tulejka kablowa: 50 mm²
Materiał tulejki kablowej: Miedź/gal Sn

Producent: DEHN
Typ: BB 1XB11GSM8 1XB23GSM12 AL
Nr kat.: 105229
lub podobny.

Certyfikaty



Dane techniczne

Materiał Al
Przyłączenie 1x B 11 mm, 1x B 23 mm
Śruba di M8 x 10 di M12 x 20 mm
Tulejka kablowa 50 mm²
Materiał tulejki kablowej Miedź /gal Sn

Produkt 105229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 105229.

Idź do sklepu internetowego
