Sterowane napięciem inteligentne urządzenie rozłączające VCSD

  • VCSD: Voltage Controlled Smart Decoupling Device (sterowane napięciem inteligentne urządzenie rozłączające)
  • ochrona przed przepięciami przejściowymi, dorywczymi i długotrwałymi
  • nie wpływa negatywnie na sprzęt ochrony katodowej
  • regulowany próg zadziałania do elastycznego użytkowania w szerokim zakresie zastosowań i warunków pracy

Szczegóły

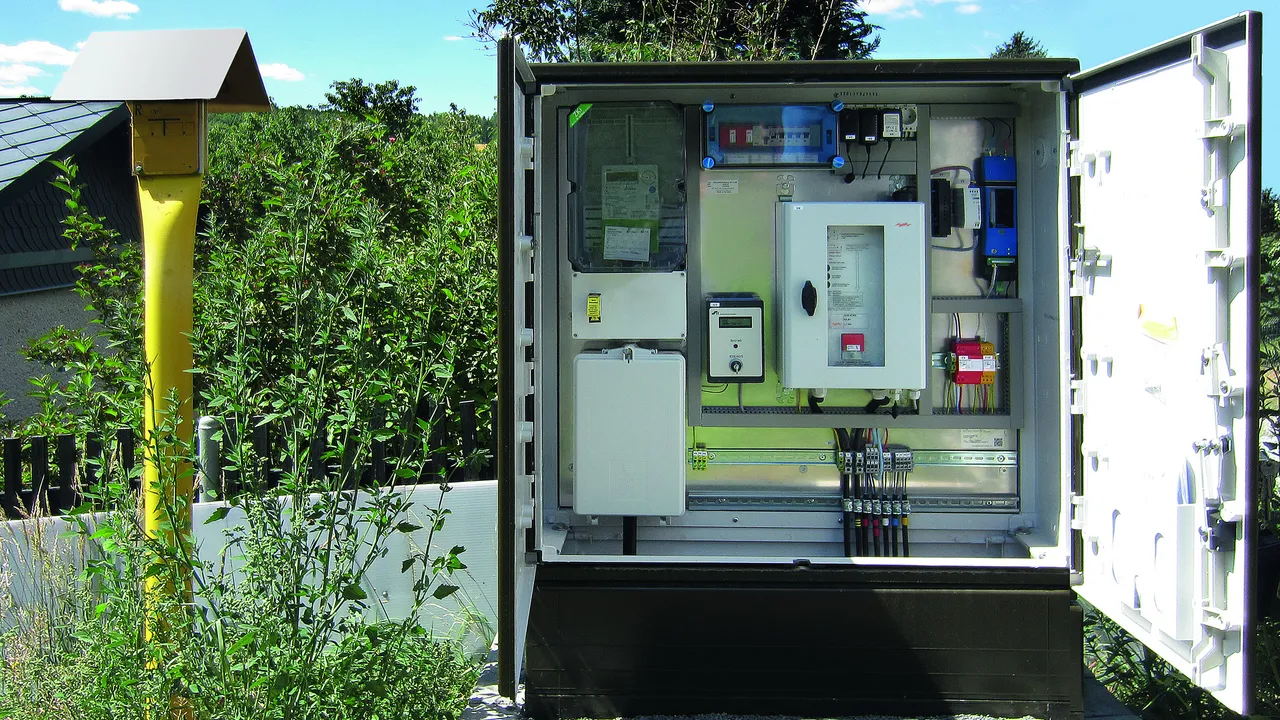

Ograniczanie przepięć przez VCSD
lorem ipsum
VCSD 40 IP65 – "inteligentne urządzenie rozłączające"
lorem ipsum

VCSD 40 IP65

Sterowane napięciem inteligentne urządzenie rozłączające z regulowanym progiem zadziałania do stosowania w różnych instalacjach.

1 Produkt

Nr kat. 923401 VCSD 40 IP65

GTIN / EAN 4013364237766, Nr taryfy celnej (EU): 85363030, Waga brutto: 13.76 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Sterowane napięciem urządzenie rozłączające VCSD
Sterowane napięciem urządzenie rozłączające
do ochrony przed przepięciami przejściowymi, dorywczymi i długotrwałymi
Przejściowy prąd wyładowczy: (10/350 s): 100 kA
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz):
850 Arms (do 200 ms)
Długotrwały prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz)
45 A (stały)
Przejściowe napięcie ograniczania (do 1 ms): 1,25 kV
Dorywcze napięcie ograniczania (ACrms) (1 ... 20 ms):
940 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (ACrms) (20...100 ms):
660 V (1 kV wg AfK 3)
Dorywcze napięcie ograniczania (ACrms) (100...200 ms):
400 V (1 kV wg AfK 3)
Długotrwałe napięcie ograniczania (ACrms) (> 200 ms):
maks. 60 V (do ustawienia 3 ... 50 V)
(Ochrona osób wg Afk 3/GW22)
Z cyfrowymi i analogowymi wejściami/wyjściami do
zdalnego monitorowania i sterowania

Producent: DEHN
Typ: VCSD 40 IP65
Nr kat.: 923401
lub podobny.

Certyfikaty



Dane techniczne

Przejściowy prąd wyładowczy (10/350 µs) 100 kA
Przejściowy prąd wyładowczy (8/20 µs) 100 kA
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz) 850 Arms (do 200 ms) *1)
Dorywczy prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz) 500 Arms (do 1 s)
Długotrwały prąd wyładowczy (16,7 Hz, 50 Hz, 60 Hz) 45 Arms (stały) *2)
Długotrwałe napięcie ograniczania (ACrms) (> 200 ms) maks. 50 V (do ustawienia 3 ... 50 V) *3)
Stopień ochrony IP 65
Wymiary 400 x 300 x 150 mm
*1) Krzywa obniżania wartości znamionowych jest zależna od wcześniejszych warunków prądowych (długotrwałego prądu upływu) i temperatury otoczenia
*2) Krzywa obniżania wartości znamionowych jest zależna od temperatury otoczenia; patrz instrukcja obsługi i montażu
*3) Stałe 60 V w trybie ręcznego wyłączania z zewnętrznym zasilaniem
