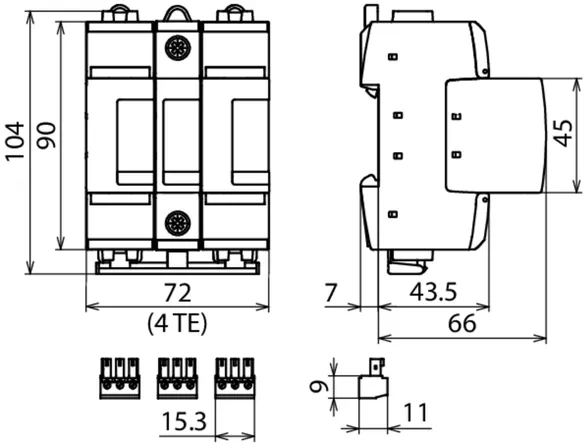

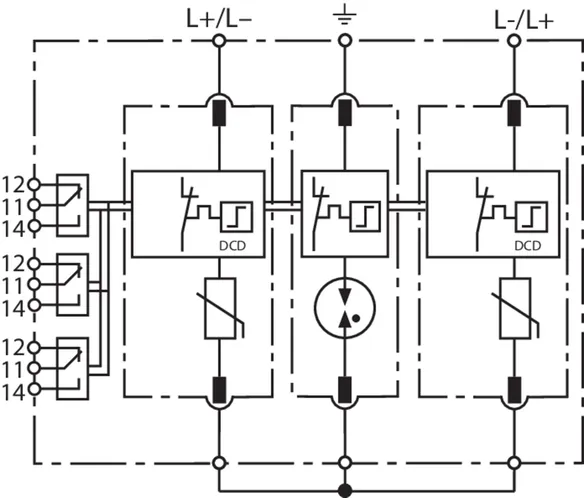

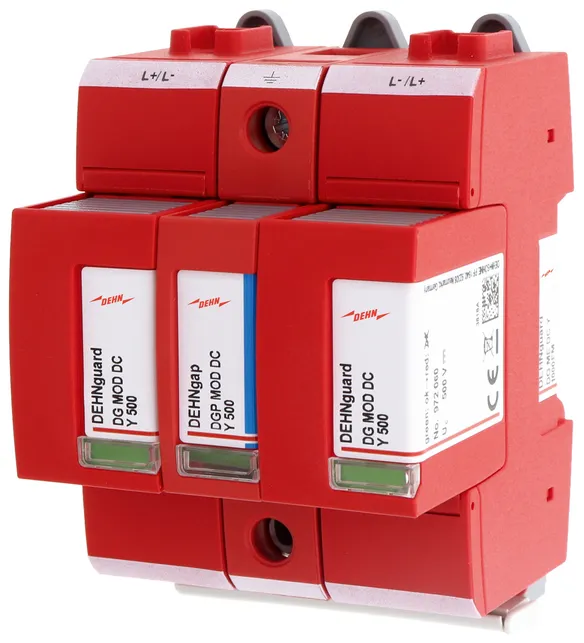

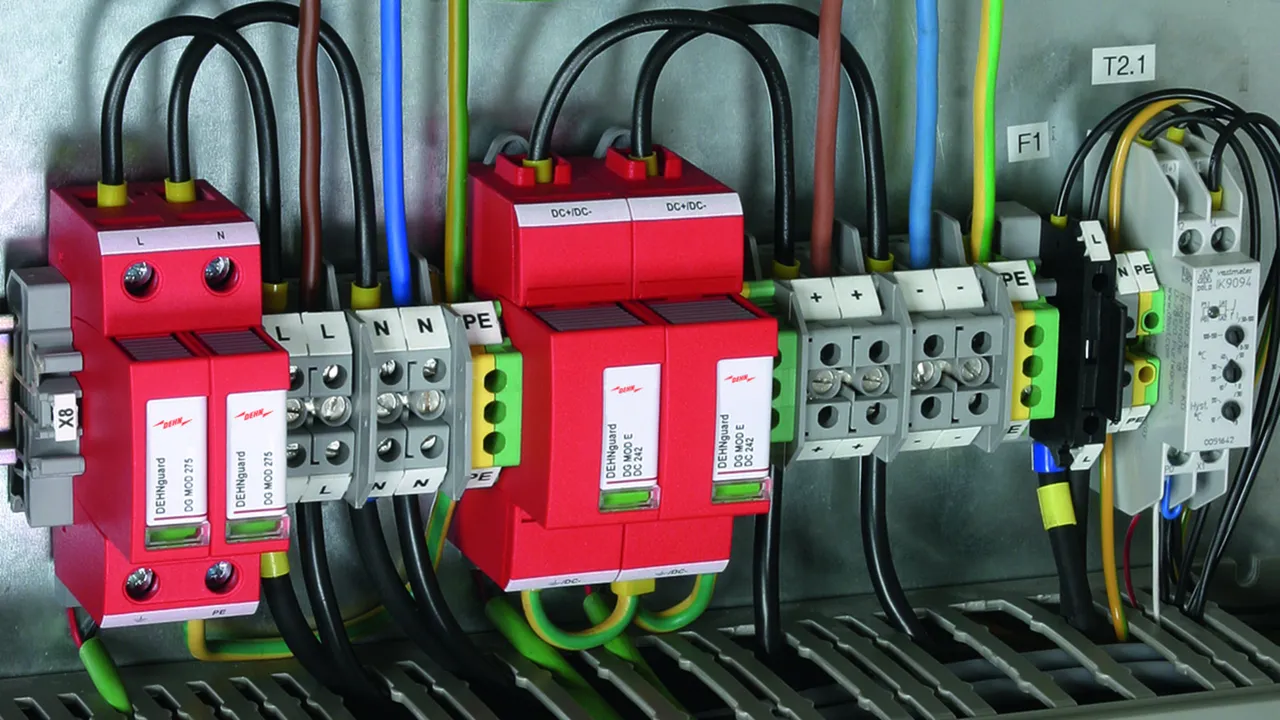

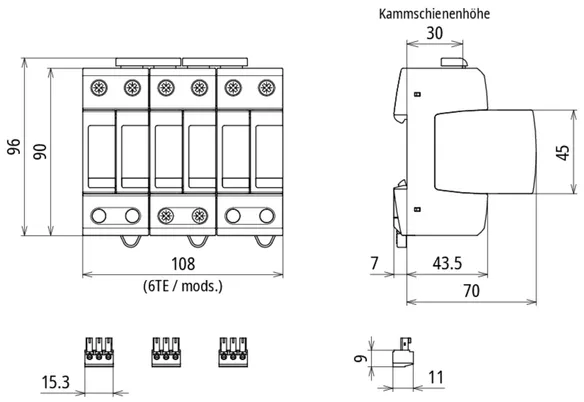

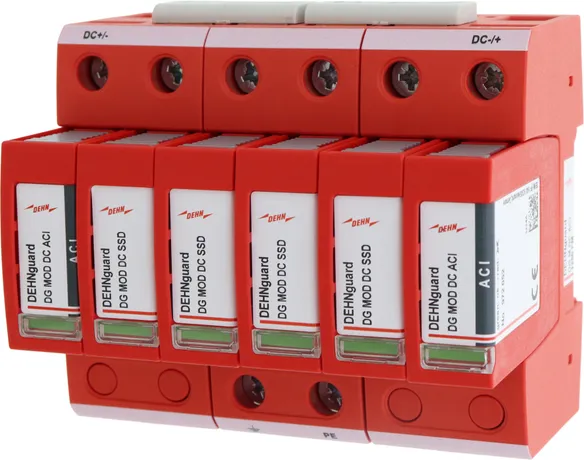

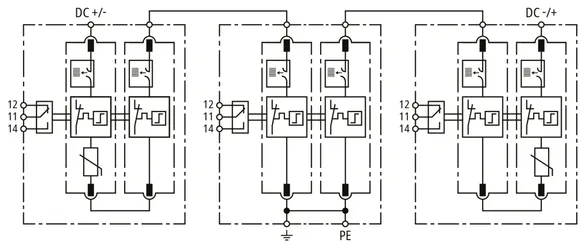

Kombinowany ogranicznik przepięć typu 1+2 DEHNguard ME DC Y 1000 FM
3-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 4 moduły
mechaniczny wskaźnik działania / uszkodzenia
Ogranicznik przepięć z certyfikatem UL
Typu 1+2, analogowy, zgodnie z PN-EN 61643-11, układ Y
w technologii opartej na niepowodujących prądów upływu warystorach i iskiernikach gazowych
Szczególnie nadają się do zastosowań w obwodach stałoprądowych do 950 V
układu przełączającego prądu stałego DCD
Największe napięcie trwałej pracy: 1000 V DC
Piorunowy prąd udarowy 5 kA (10/350µs)
Znamionowy prąd wyładowczy: 12,5 kA (8/20µs)
ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny)
Odporność na wibrację i wstrząsy zgodnie z EN60068

Producent: DEHN
Typ: DG ME DC Y 1000 FM
Nr kat.: 972147
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy DC (U_C )	1000 V
Prąd udarowy (10/350 µs) (I_imp )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,75 kV
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 2,5 kV
Maksymalna wytrzymałość zwarciowa (I_SCCR )	500 A / 170 ms
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Napięcie znamionowe DC (U_N )	900 V
Największe napięcie trwałej pracy DC (U_C )	1000 V
Prąd udarowy (10/350 µs) (I_imp )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,75 kV
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 2,5 kV
Maksymalna wytrzymałość zwarciowa (I_SCCR )	500 A / 170 ms
Przepięcia dorywcze [DC+ -> DC-] (U_T) – Charakterystyka	1000 V (U_TOV = U_C)
Przepięcia dorywcze (TOV) [DC+/- -> PE] (U_T) – cecha	1000 V / 10 s – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm²wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	4 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Brak zadziałania do 1250 V DC	tak

Produkt 972147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972147.

Idź do sklepu internetowego

Nr kat. 972110 DG SE DC 60

GTIN / EAN 4013364158504, Nr taryfy celnej (EU): 85363030, Waga brutto: 160.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

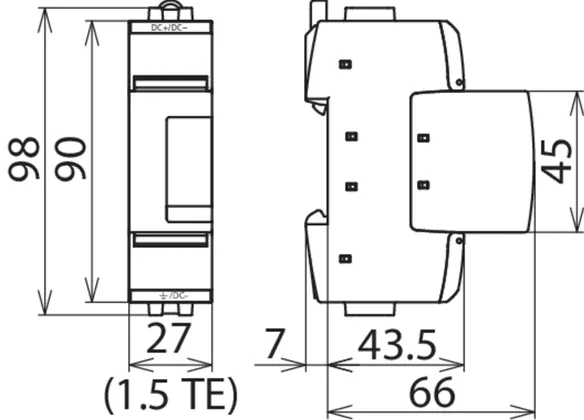

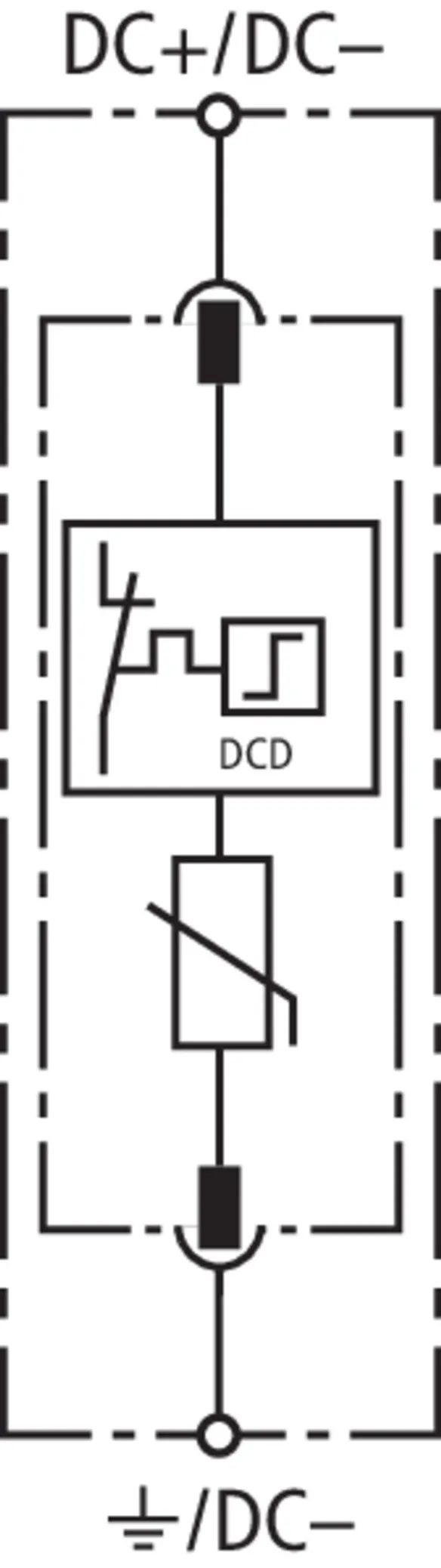

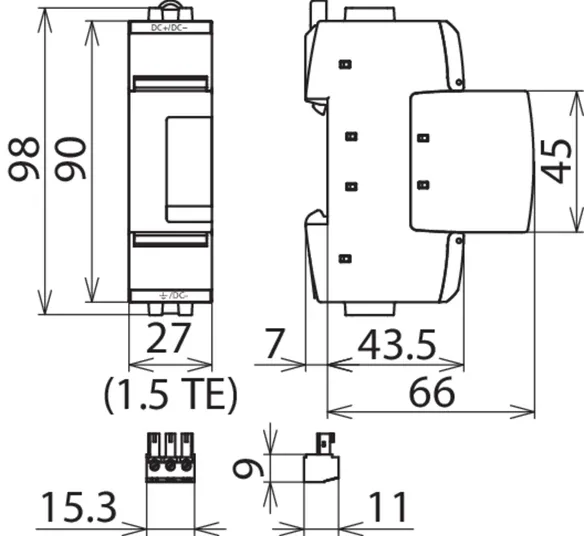

Ogranicznik przepięć DEHNguard SE DC 60
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 0,5 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 60
Nr kat.: 972110
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 0,5 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 0,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	70 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	120 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972110.

Idź do sklepu internetowego

Nr kat. 972120 DG SE DC 242

GTIN / EAN 4013364158528, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE DC 242
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 1,25 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według
DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 242
Nr kat.: 972120
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	242 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,25 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	220 V
Największe napięcie trwałej pracy DC (U_C )	242 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,25 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	320 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	484 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Produkt 972120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972120.

Idź do sklepu internetowego

Nr kat. 972130 DG SE DC 550

GTIN / EAN 4013364158627, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE DC 550
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 550 V DC
Napięciowy poziom ochrony: <= 2,0 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 550
Nr kat.: 972130
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	550 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2,0 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	200 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	500 V
Największe napięcie trwałej pracy DC (U_C )	550 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2,0 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	200 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	726 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	1100 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm2 wielodrutowo / 25 mm2 linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972130.

Idź do sklepu internetowego

Nr kat. 972140 DG SE DC 900

GTIN / EAN 4013364158641, Nr taryfy celnej (EU): 85363030, Waga brutto: 190.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE DC 900
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 900 V DC
Napięciowy poziom ochrony: <= 3,0 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 900
Nr kat.: 972140
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	900 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3,0 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	100 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	80 A gPV

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	750 V
Największe napięcie trwałej pracy DC (U_C )	900 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3,0 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	100 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	80 A gPV
Przepięcia dorywcze DC (U_T) – Charakterystyka	1089 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	1800 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972140 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972140.

Idź do sklepu internetowego

Nr kat. 972115 DG SE DC 60 FM

GTIN / EAN 4013364158511, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

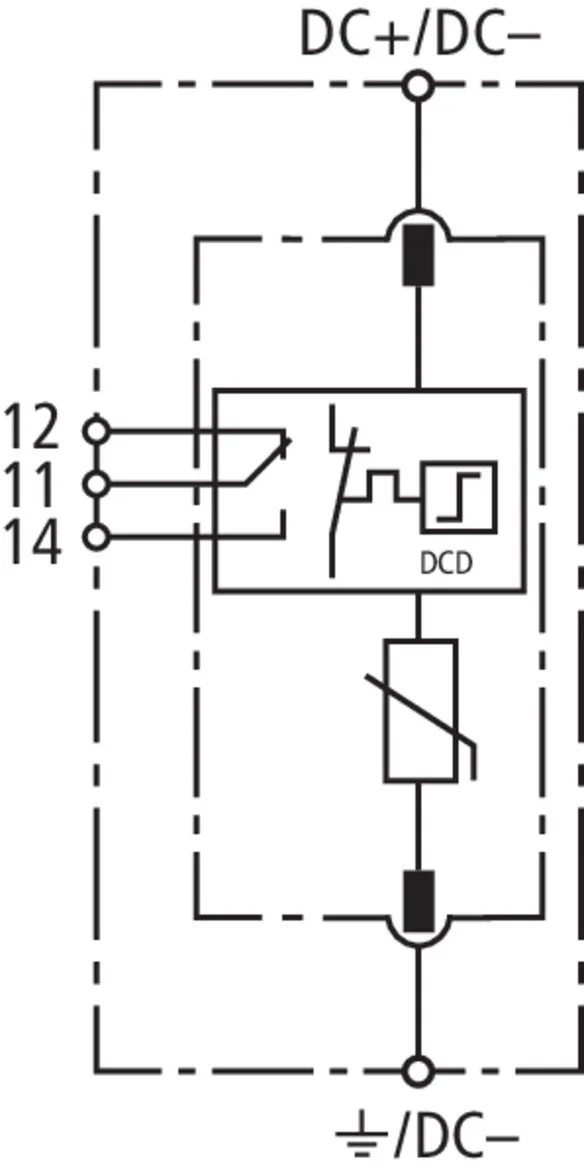

Ogranicznik przepięć DEHNguard SE DC 60 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Z zestykiem zdalnej sygnalizacji
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 0,5 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 60 FM
Nr kat.: 972115
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 0,5 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 0,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	70 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	120 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm2 drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972115.

Idź do sklepu internetowego

Nr kat. 972125 DG SE DC 242 FM

GTIN / EAN 4013364158610, Nr taryfy celnej (EU): 85363030, Waga brutto: 174.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE DC 242 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Z zestykiem zdalnej sygnalizacji
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 1,25 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 242 FM
Nr kat.: 972125
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	242 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,25 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	220 V
Największe napięcie trwałej pracy DC (U_C )	242 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 1,25 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	300 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	320 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	484 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Produkt 972125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972125.

Idź do sklepu internetowego

Nr kat. 972135 DG SE DC 550 FM

GTIN / EAN 4013364158634, Nr taryfy celnej (EU): 85363030, Waga brutto: 189.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard SE DC 550 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Z zestykiem zdalnej sygnalizacji
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 550 V DC
Napięciowy poziom ochrony: <= 2,0 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 550 FM
Nr kat.: 972135
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	550 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2,0 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	200 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	500 V
Największe napięcie trwałej pracy DC (U_C )	550 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2,0 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	200 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	35 A gG
Przepięcia dorywcze DC (U_T) – Charakterystyka	726 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	1100 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972135.

Idź do sklepu internetowego

Nr kat. 972145 DG SE DC 900 FM

GTIN / EAN 4013364158658, Nr taryfy celnej (EU): 85363030, Waga brutto: 194.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

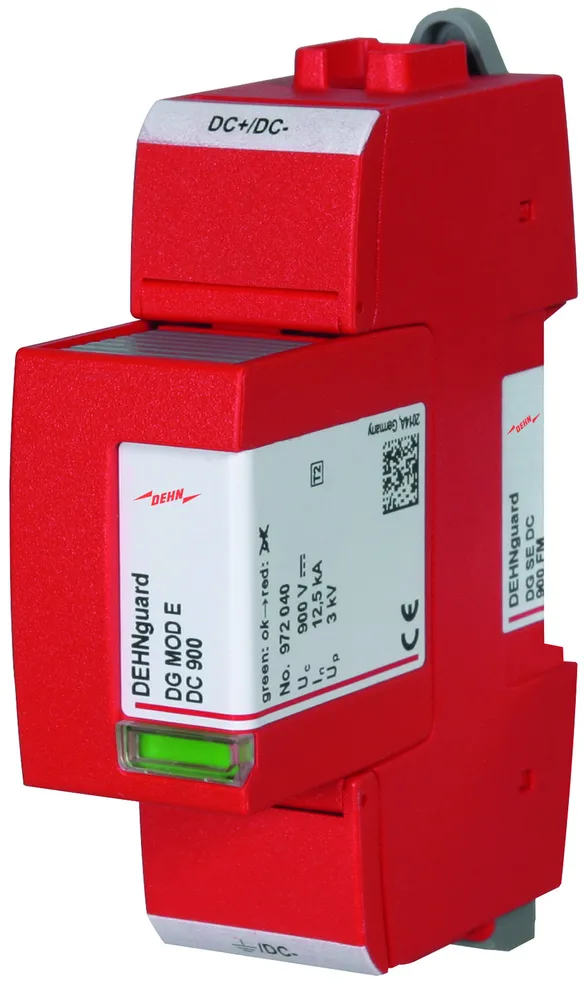

Ogranicznik przepięć DEHNguard SE DC 900 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 1,5 modułu
Wskaźnik uszkodzenia
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Z zestykiem zdalnej sygnalizacji
Wysokowydajna technologia warystorów
Zaprojektowane specjalnie do stosowania w obwodach stałoprądowych (DC)
urządzenie przełączające prądu stałego DCD
Największe napięcie trwałej pracy: 900 V DC
Napięciowy poziom ochrony: <= 3,0 kV
Znamionowy prąd wyładowczy: 12,5 kA
Wytrzymałość zwarciowa przy maksymalnym
bezpieczniku DC: 2000 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE DC 900 FM
Nr kat.: 972145
lub podobny.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy DC (U_C )	900 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3,0 kV
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	100 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	80 A gPV
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe DC (U_N )	750 V
Największe napięcie trwałej pracy DC (U_C )	900 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3,0 kV
Czas zadziałania (t_A )	≤ 25 ns
Wytrzymałość zwarciowa bez bezpiecznika DC (I_SCCR )	100 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	80 A gPV
Przepięcia dorywcze DC (U_T) – Charakterystyka	1089 V / 5 s – wytrzymały
Przepięcia dorywcze DC, 2x U_C (U_T) – Charakterystyka	1800 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 972145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972145.

Idź do sklepu internetowego

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Nr kat. 972147 DG ME DC Y 1000 FM

Nie masz uprawnień, by pobrać 972147.stp

Nie masz uprawnień, by pobrać 972147.igs

Nie masz uprawnień, by pobrać 972147.jt

Nie masz uprawnień, by pobrać 972147.dwg

Nie masz uprawnień, by pobrać 972147m_E.dxf

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972147 został dodany do notatnika.

Do koszyka dodano produkt 972147.

DEHNguard SE DC ...

Nr kat. 972110 DG SE DC 60

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972110.wspak

Nie masz uprawnień, by pobrać DEHN.972110.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972110 został dodany do notatnika.

Do koszyka dodano produkt 972110.

Nr kat. 972120 DG SE DC 242

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972120.wspak

Nie masz uprawnień, by pobrać DEHN.972120.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972120 został dodany do notatnika.

Do koszyka dodano produkt 972120.

Nr kat. 972130 DG SE DC 550

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972130.wspak

Nie masz uprawnień, by pobrać DEHN.972130.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972130 został dodany do notatnika.

Do koszyka dodano produkt 972130.

Nr kat. 972140 DG SE DC 900

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972140.wspak

Nie masz uprawnień, by pobrać DEHN.972140.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972140 został dodany do notatnika.

Do koszyka dodano produkt 972140.

DEHNguard SE DC ... FM

Nr kat. 972115 DG SE DC 60 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972115.wspak

Nie masz uprawnień, by pobrać DEHN.972115.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972115 został dodany do notatnika.

Do koszyka dodano produkt 972115.

Nr kat. 972125 DG SE DC 242 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972125.wspak

Nie masz uprawnień, by pobrać DEHN.972125.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972125 został dodany do notatnika.

Do koszyka dodano produkt 972125.

Nr kat. 972135 DG SE DC 550 FM
