Akcesoria do okablowania STAK

Zacisk przelotowy do połączeń szeregowych kompatybilnych elektromagnetycznie zgodnie z normą IEC 60364-5-53.

Szczegóły

STAK 2X16 do kompatybilnych elektromagnetycznie połączeń przelotowych ograniczników przepięć zgodnie z IEC 60364-5-53.

Zacisk sprężynowy w technice wtykowej („push-in”) STAK 4X10

1 Produkt

Nr kat. 952588 STAK 4X10

GTIN / EAN 4013364526624, Nr taryfy celnej (EU): 85369010, Waga brutto: 35.67 g, Jednostka opakowaniowa: 2.00 szt.


Rysunki

Informacje dodatkowe

Zacisk w technice wtykowej („push-in”) STAK 4X10
Przekrój przyłącza: 4 x 10 mm²

Producent: DEHN
Typ: STAK 4X10
Nr kat.: 952588
lub podobny.

Certyfikaty



Dane techniczne

Największe napięcie trwałej pracy AC (UC ) 275 V
Maksymalne napięcie PV (UCPV ) 1500 V
Prąd udarowy (10/350 µs) (Iimp ) 6,25 kA
Znamionowy prąd wyładowczy (8/20 µs) (In ) 20 kA
Maksymalny prąd wyładowczy (8/20 µs) (Imaks. ) 40 kA
Przekrój przewodów (min.) 1,5 mm2 drut / 6 mm2 linka
Przekrój przewodów (maks.) 10 mm2 drut / linka
Przekrój przewodów (min.) z tulejką kablową 1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową 6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza 10 mm²

Produkt 952588 został dodany do notatnika.

Do koszyka dodano produkt 952588.

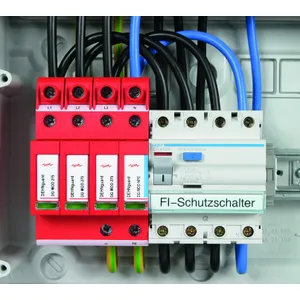

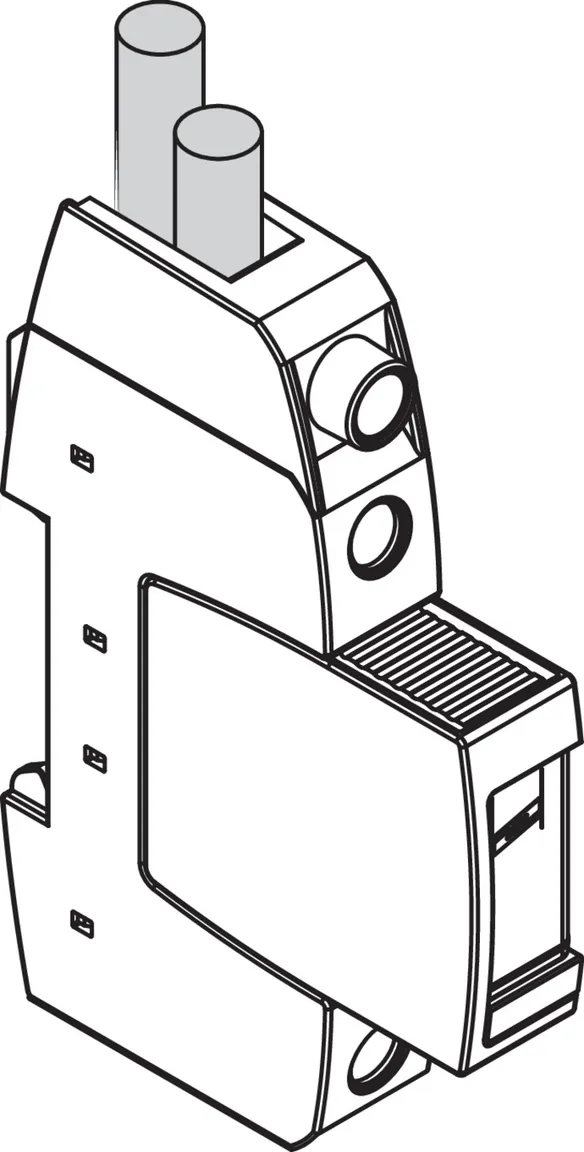

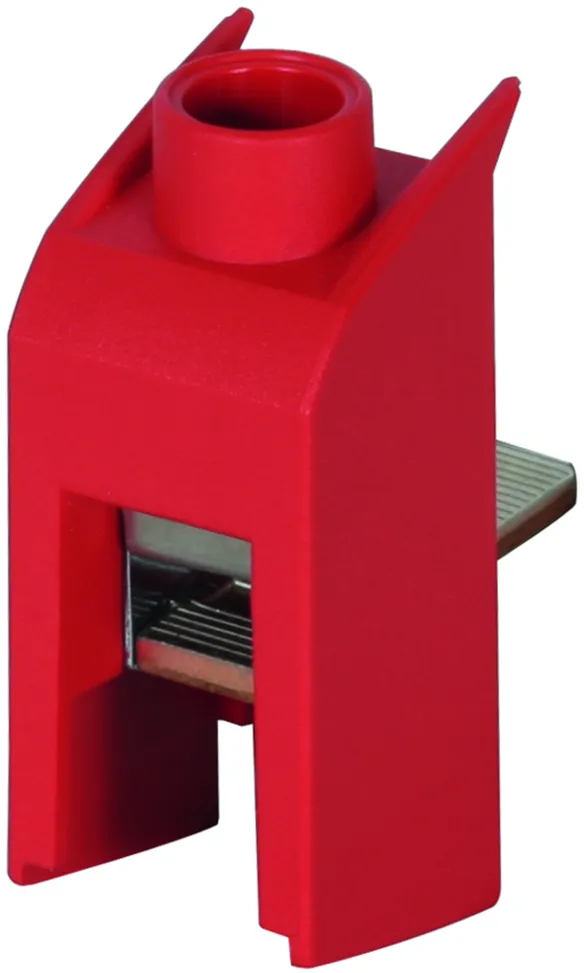

Zacisk przelotowy STAK 25

Zacisk przelotowy do kompatybilnych elektromagnetycznie połączeń szeregowych ograniczników przepięć zgodnie z IEC 60364-5-53.

1 Produkt

Nr kat. 952589 STAK 25

GTIN / EAN 4013364132306, Nr taryfy celnej (EU): 85369010, Waga brutto: 17.40 g, Jednostka opakowaniowa: 4.00 szt.

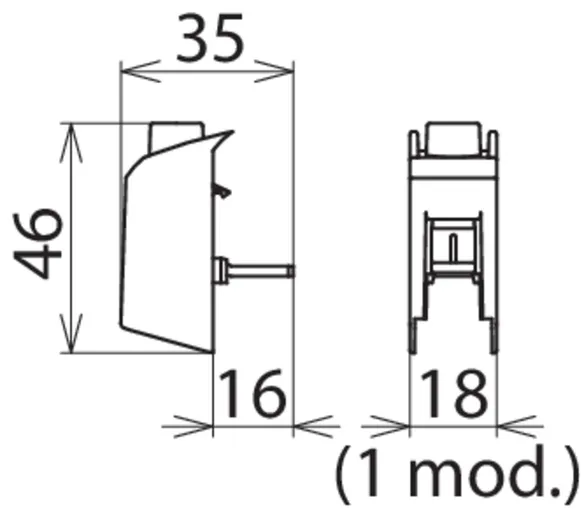

Rysunki

Informacje dodatkowe

Zacisk przelotowy STAK 25
Zacisk do połączeń szeregowych
ograniczników przepięć do 25 mm²

Producent: DEHN
Typ: STAK 25
Nr kat.: 952589
lub podobny.

Certyfikaty



Dane techniczne

Napięcie znamionowe (AC / DC) (UN ) 600 V
Maksymalne napięcie PV (UCPV) w użyciu z DEHNguard M YPV ... 1200 V
Znamionowy prąd obciążenia AC (IL ) 100 A
Prąd udarowy (10/350 µs) (Iimp ) 25 kA
Maksymalny prąd wyładowczy (8/20 µs) 50 kA
Przekrój przewodów (min.) 1,5 mm2 drut / linka
Przekrój przewodów (maks.) 25 mm2 wielodrutowo / 16 mm2 linka
Rodzaj podłączenia od przodu

Produkt 952589 został dodany do notatnika.

Do koszyka dodano produkt 952589.

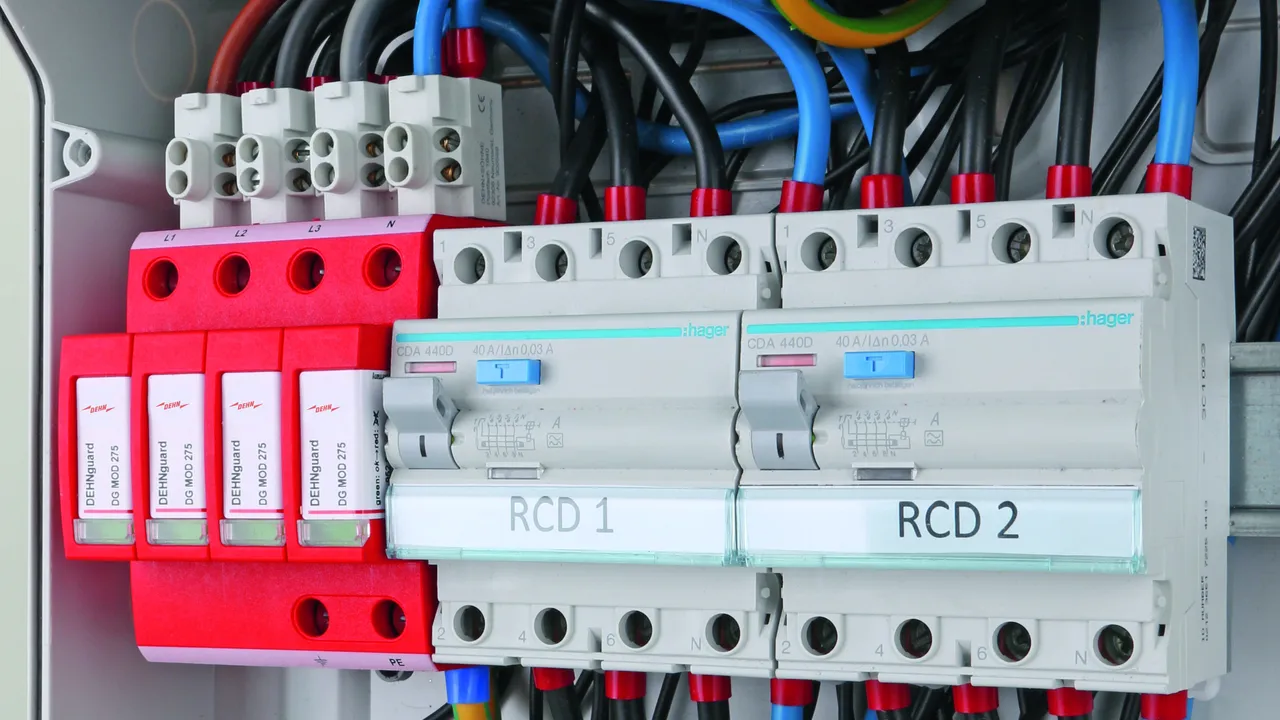

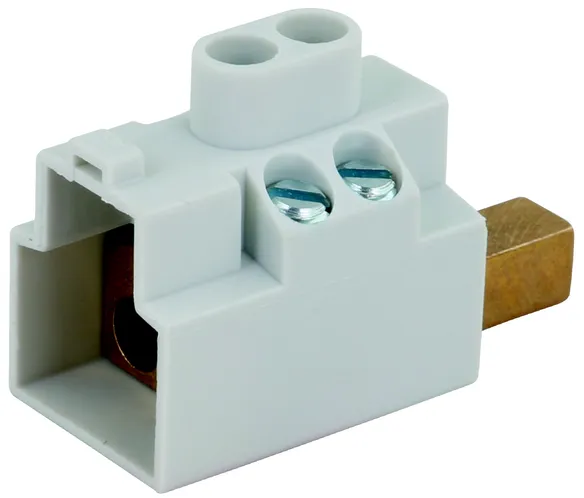

Zacisk przelotowy STAK 3X16

Zacisk do kompatybilnych elektromagnetycznie połączeń szeregowych ograniczników przepięć zgodnie z IEC 60364-5-53.

1 Produkt

Nr kat. 900588 STAK 3X16

GTIN / EAN 4013364323933, Nr taryfy celnej (EU): 85369010, Waga brutto: 40.00 g, Jednostka opakowaniowa: 4.00 szt.


Rysunki

Informacje dodatkowe

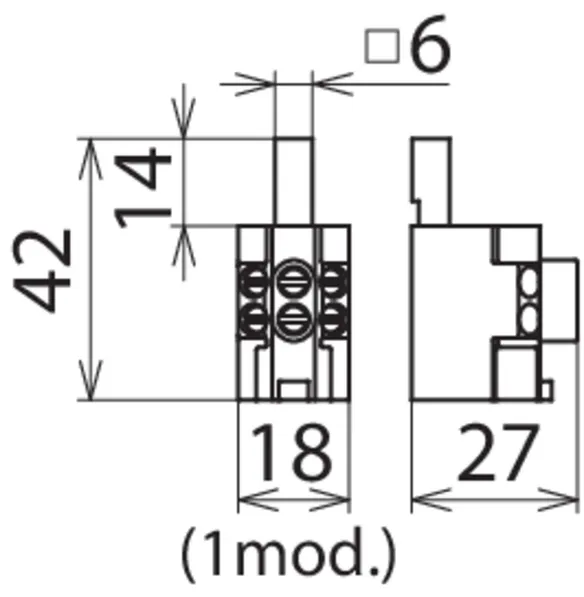

Zacisk przelotowy STAK 3X16
Zacisk do połączeń szeregowych
Przekrój przewodów: 3 x 16 mm2

Producent: DEHN
Typ: STAK 3X16
Nr kat.: 900588
lub podobny.

Certyfikaty



Dane techniczne

Napięcie znamionowe (AC / DC) (UN ) 690 V / 1500 V
Znamionowy prąd obciążenia AC (IL ) 160 A
Prąd obciążenia przy połączeniu szeregowym 80 A
Prąd udarowy (10/350 µs) (Iimp ) 25 kA
Przekrój przewodów (min.) 1,5 mm2 drut / linka
Przekrój przewodów (maks.) 16 mm2 wielodrutowo / 10 mm2 linka
Rodzaj podłączenia od przodu

Produkt 900588 został dodany do notatnika.

Do koszyka dodano produkt 900588.

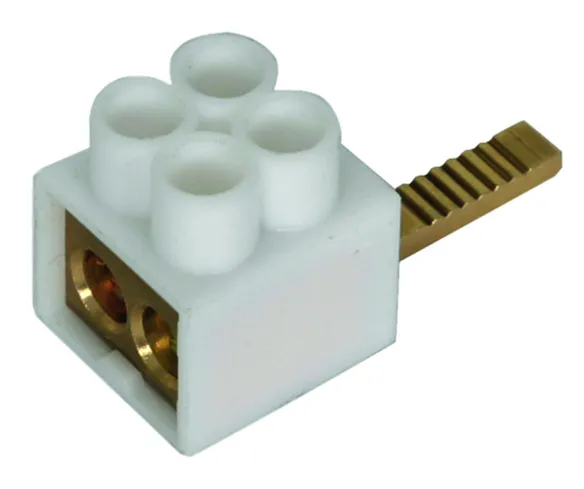

Zacisk przelotowy STAK 2X16

Zacisk do kompatybilnych elektromagnetycznie połączeń szeregowych ograniczników przepięć zgodnie z IEC 60364-5-53.

1 Produkt

Nr kat. 900589 STAK 2X16

GTIN / EAN 4013364109339, Nr taryfy celnej (EU): 85369010, Waga brutto: 20.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe

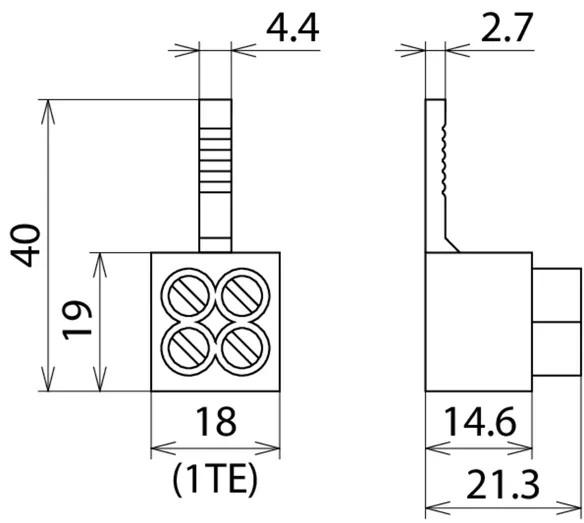

Zacisk przelotowy STAK 2X16
Podwójny zacisk wtykowy do
kompatybilnych elektromagnetycznie połączeń szeregowych
Przekrój przyłącza: 2 x 16 mm2

Producent: DEHN
Typ: STAK 2X16
Nr kat.: 900589
lub podobny.



Dane techniczne

Prąd udarowy (10/350 µs) (Iimp ) 25 kA
Przekrój przewodów (min.) 2x 1,5 mm2
Przekrój przewodów (maks.) 2x maks. 16 mm2
Rodzaj podłączenia od przodu (zacisk podwójny)
