Elementy przyłączniowe uziemienia do rozdzielnic i linii napowietrznych

  • Do przyłączania po stronie uziemienia do kulowych punktów mocowania, sworzni T-kształtnych, drutów i płaskowników, łączników i profili płaskich
  • Duży zakres zacisku do 40 mm
  • Wykonanie antyobrotowe PK1 lub PK2
  • Urządzenia do uziemiania i zwierania można zestawiać online za pomocą konfiguratora urządzeń do uziemiania i zwierania

Szczegóły

lorem ipsum

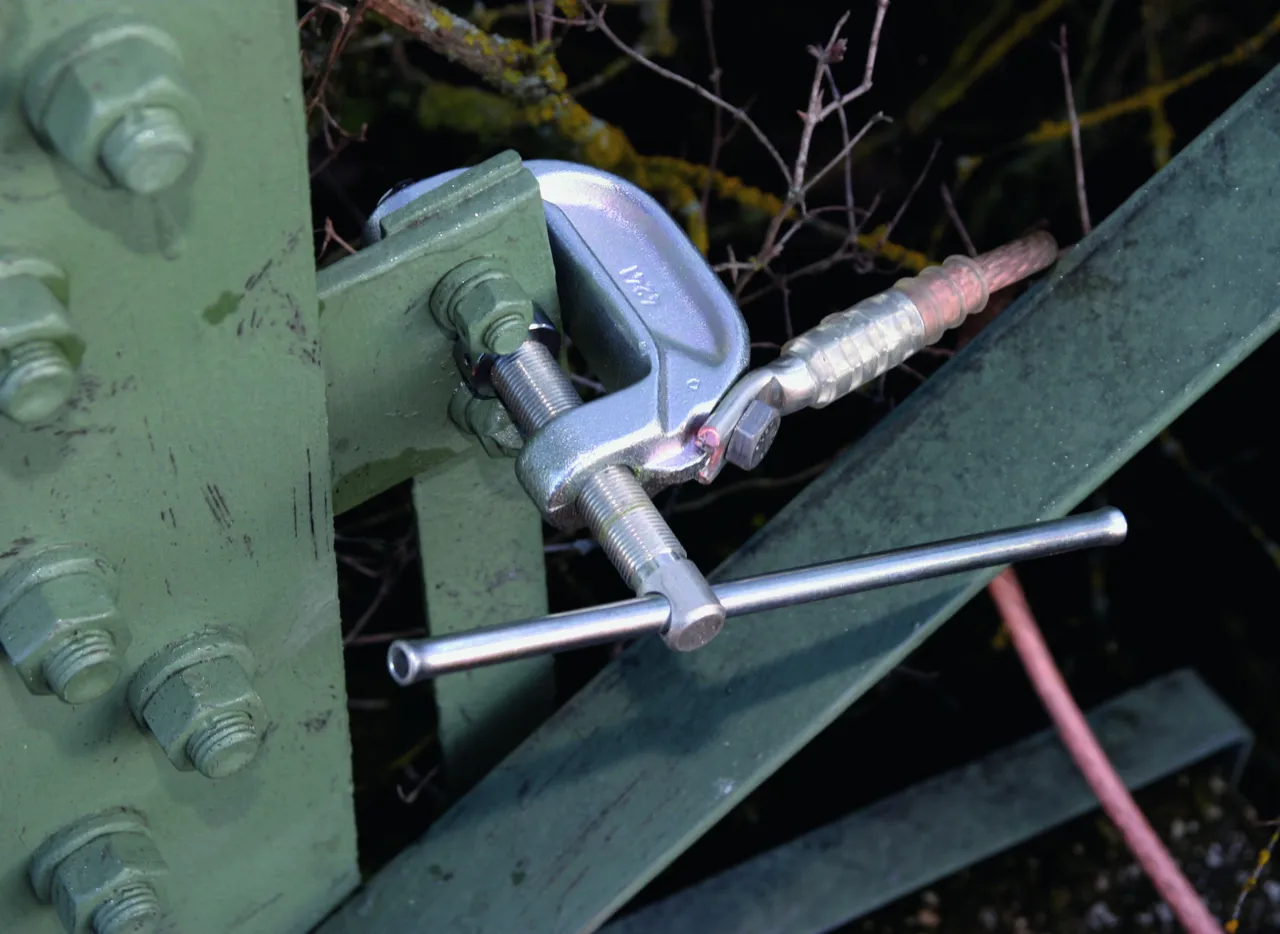

Zacisk frezarski uziemiający na lakierowanym maszcie stalowym.
lorem ipsum

Zacisk uniwersalny ze śrubą motylkową

2 Produkty

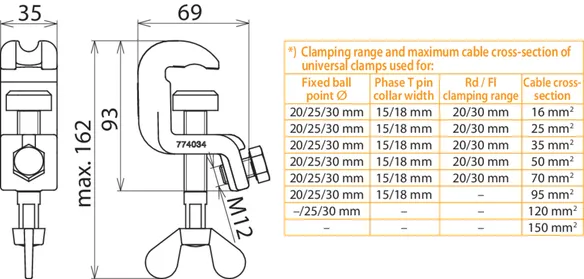

Nr kat. 774034 UEK 25 FS

GTIN / EAN 4013364114586, Nr taryfy celnej (EU): 85359000, Waga brutto: 661.60 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

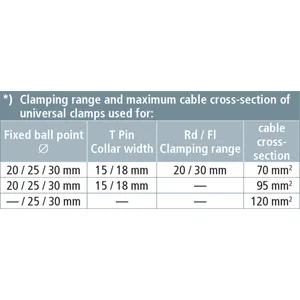

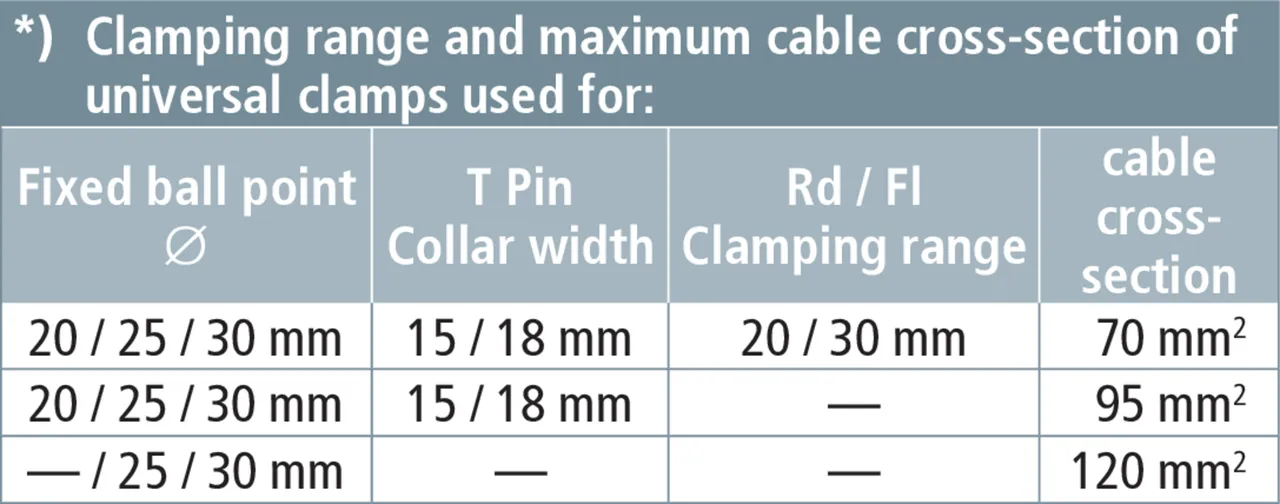

*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774034 został dodany do notatnika.

Do koszyka dodano produkt 774034.

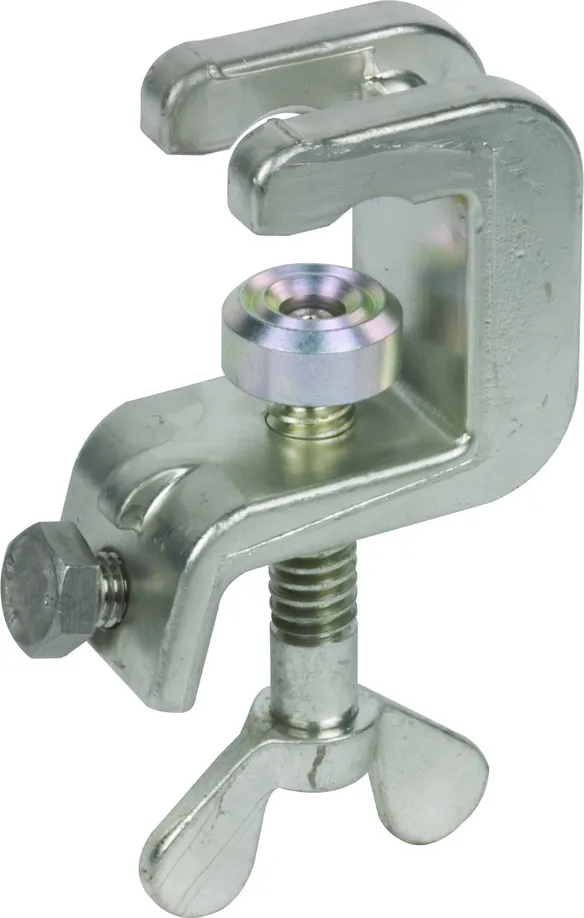

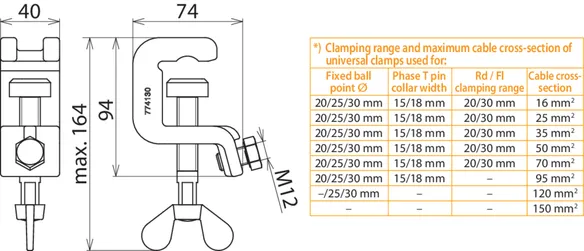

Nr kat. 774130 UEK 30 FS

GTIN / EAN 4013364057739, Nr taryfy celnej (EU): 85359000, Waga brutto: 780.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774130 został dodany do notatnika.

Do koszyka dodano produkt 774130.

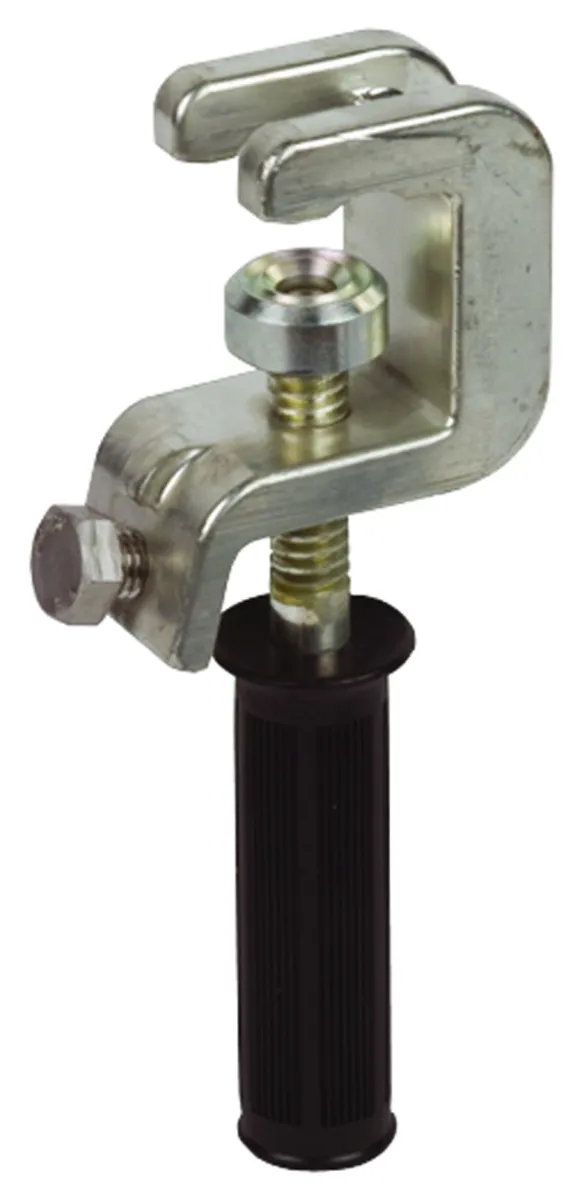

Zacisk uniwersalny z uchwytem

2 Produkty

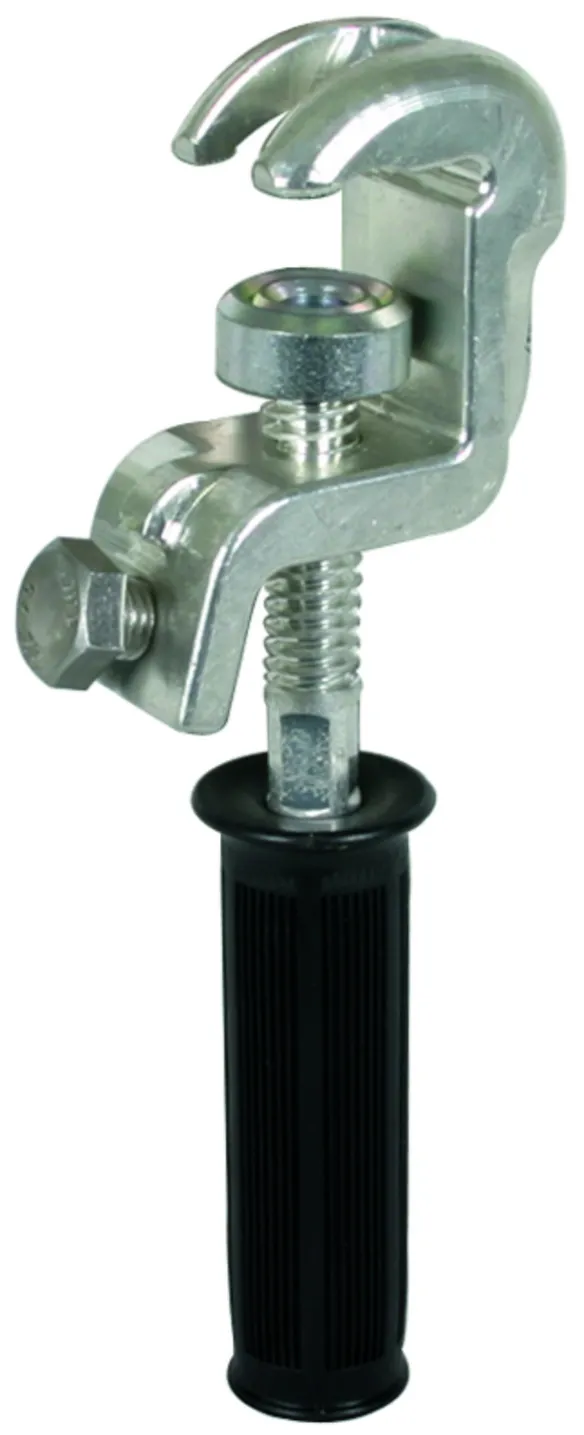

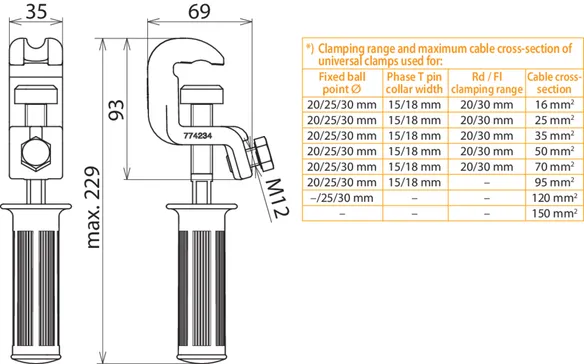

Nr kat. 774234 UEK 25 HG

GTIN / EAN 4013364114593, Nr taryfy celnej (EU): 85359000, Waga brutto: 771.60 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774234 został dodany do notatnika.

Do koszyka dodano produkt 774234.

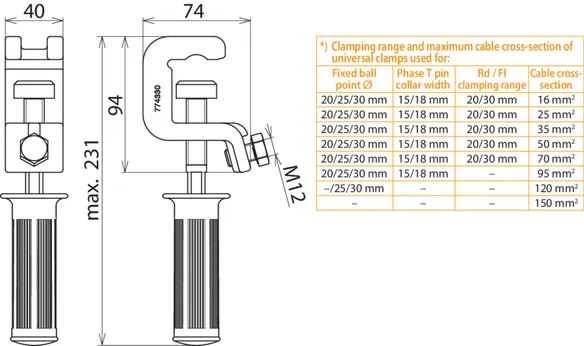

Nr kat. 774330 UEK 30 HG

GTIN / EAN 4013364057715, Nr taryfy celnej (EU): 85359000, Waga brutto: 941.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 / 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774330 został dodany do notatnika.

Do koszyka dodano produkt 774330.

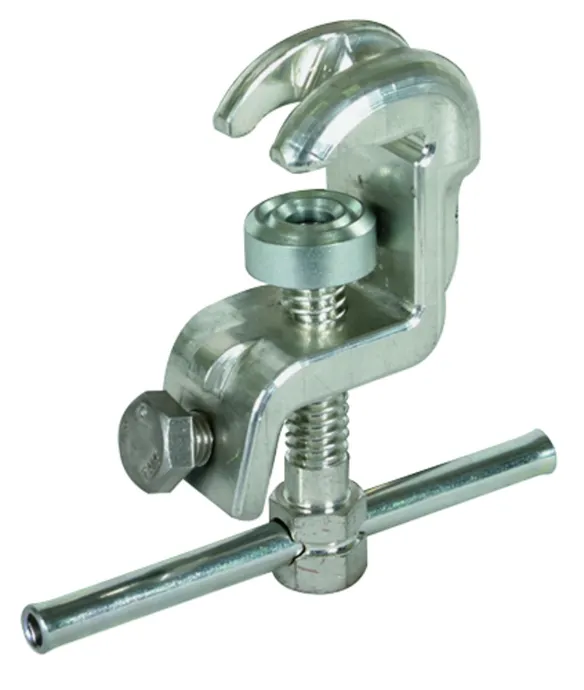

Zacisk uniwersalny z pokrętłem T-kształtnym

2 Produkty

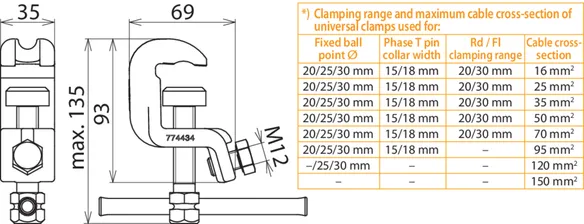

Nr kat. 774434 UEK 25 SKN

GTIN / EAN 4013364114609, Nr taryfy celnej (EU): 85359000, Waga brutto: 712.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 / 25 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 15 mm
Zakres zacisku drut / płaskownik 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774434 został dodany do notatnika.

Do koszyka dodano produkt 774434.

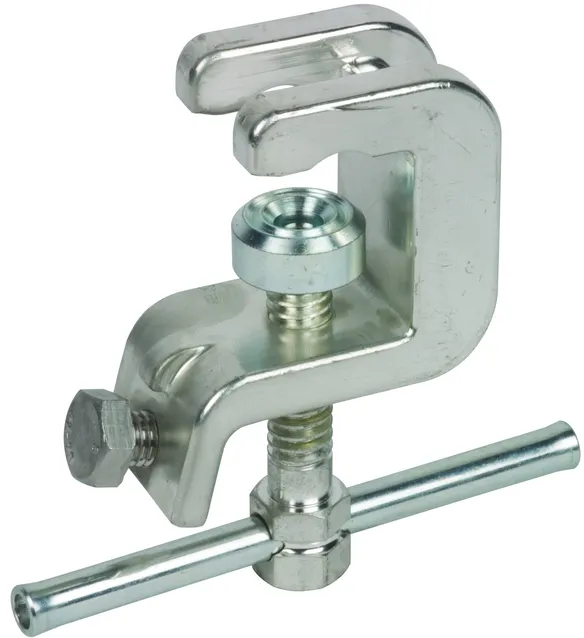

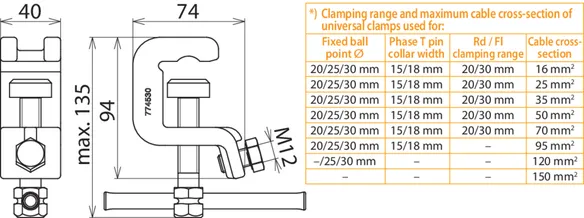

Nr kat. 774530 UEK 30 SKN

GTIN / EAN 4013364057746, Nr taryfy celnej (EU): 85359000, Waga brutto: 700.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 30 mm
Do sworzni T-kształtnych z kołnierzem o szerokości 18 mm
Zakres zacisku drut / płaskownik 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA
*) Patrz tabela „Zakres zacisku i maksymalny przekrój przewodu zacisków uniwersalnych stosowanych do..."

Produkt 774530 został dodany do notatnika.

Do koszyka dodano produkt 774530.


Zacisk kołpakowy sztywny ze śrubą motylkową

2 Produkty

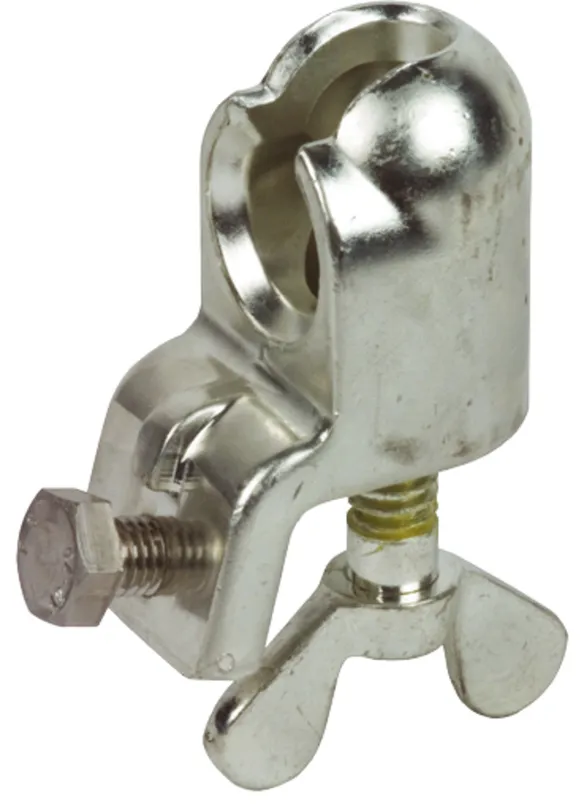

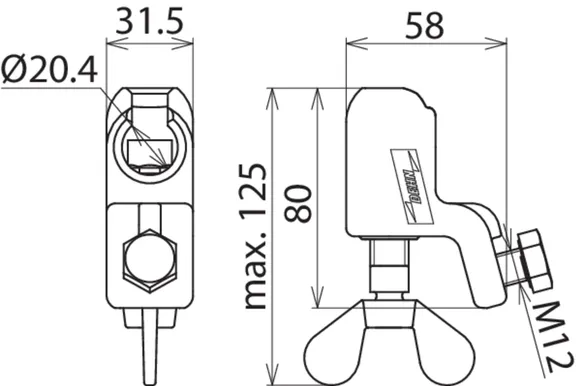

Nr kat. 772312 KKH 20 FS

GTIN / EAN 4013364054431, Nr taryfy celnej (EU): 85359000, Waga brutto: 480.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 772312 został dodany do notatnika.

Do koszyka dodano produkt 772312.

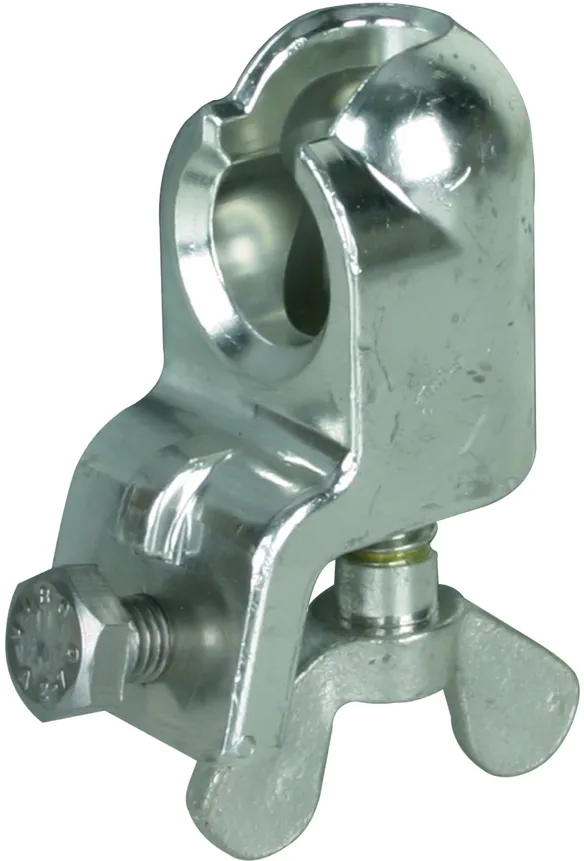

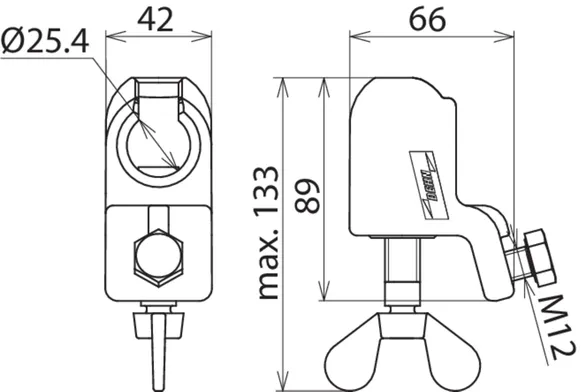

Nr kat. 772322 KKH 25 FS

GTIN / EAN 4013364054455, Nr taryfy celnej (EU): 85359000, Waga brutto: 747.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 772322 został dodany do notatnika.

Do koszyka dodano produkt 772322.


Zacisk kołpakowy sztywny z uchwytem

2 Produkty

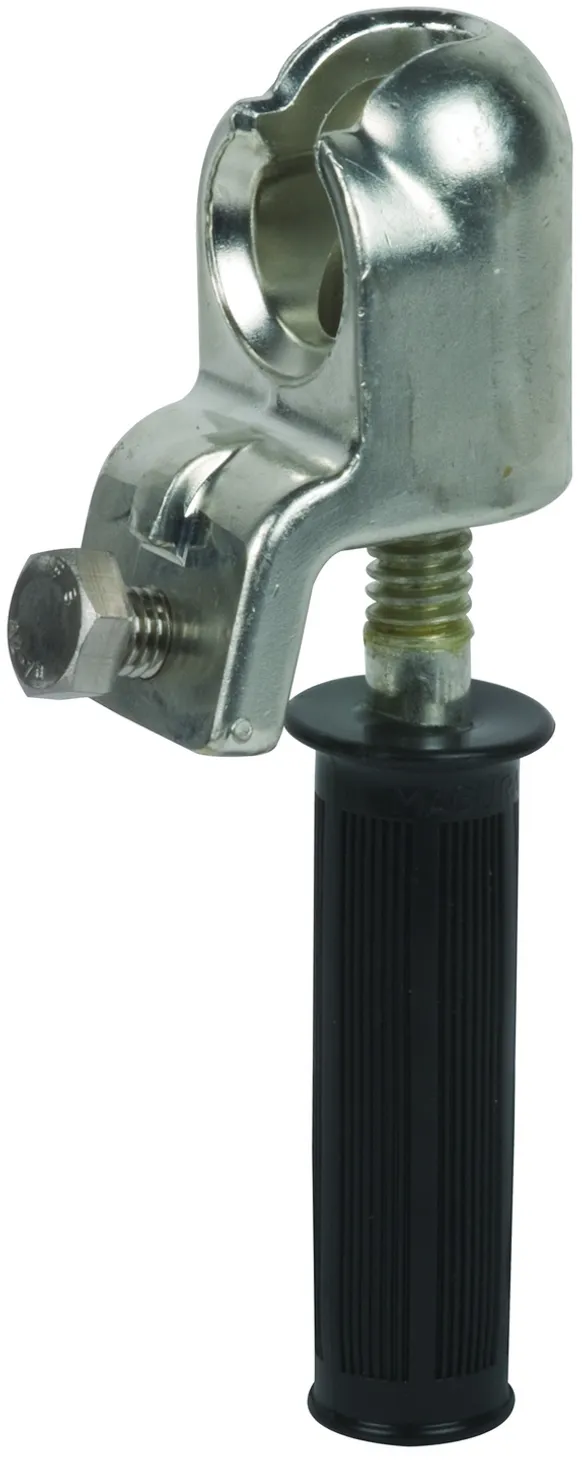

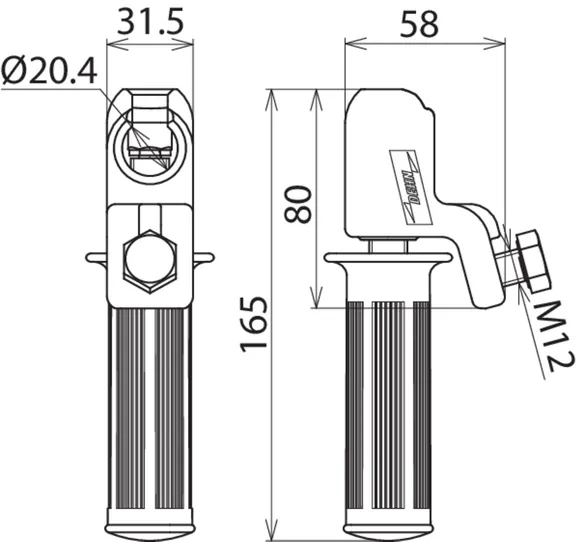

Nr kat. 772313 KKH 20 HG

GTIN / EAN 4013364054448, Nr taryfy celnej (EU): 85359000, Waga brutto: 400.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 20 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 120 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 772313 został dodany do notatnika.

Do koszyka dodano produkt 772313.

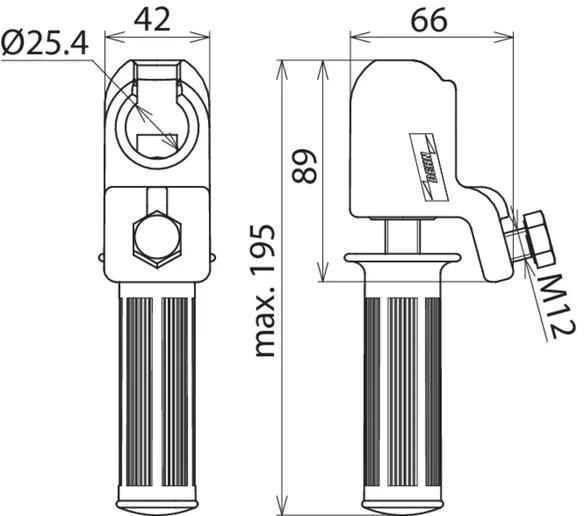

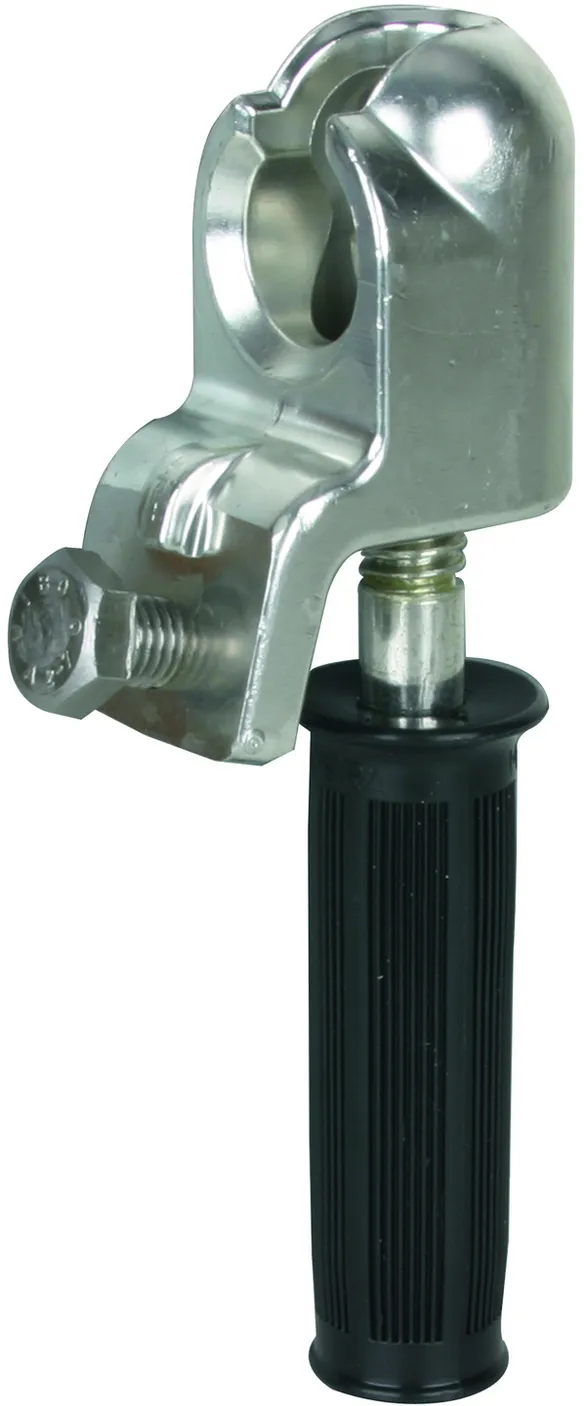

Nr kat. 772323 KKH 25 HG

GTIN / EAN 4013364054462, Nr taryfy celnej (EU): 85359000, Waga brutto: 876.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Do kulowych punktów mocowania Ø 25 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 772323 został dodany do notatnika.

Do koszyka dodano produkt 772323.

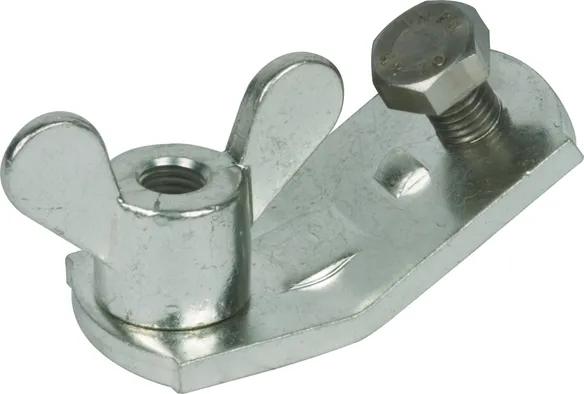

Element przyłączeniowy uziemiający z nakrętką motylkową

2 Produkty

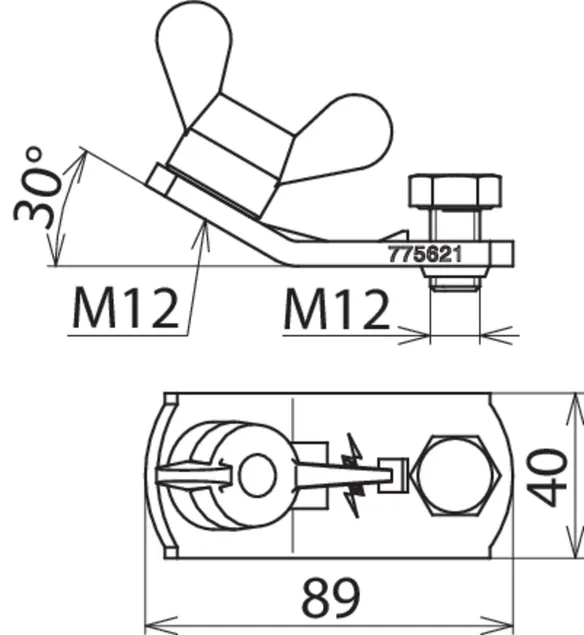

Nr kat. 775621 EAS EK FM 12

GTIN / EAN 4013364102545, Nr taryfy celnej (EU): 85359000, Waga brutto: 311.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 775621 został dodany do notatnika.

Do koszyka dodano produkt 775621.

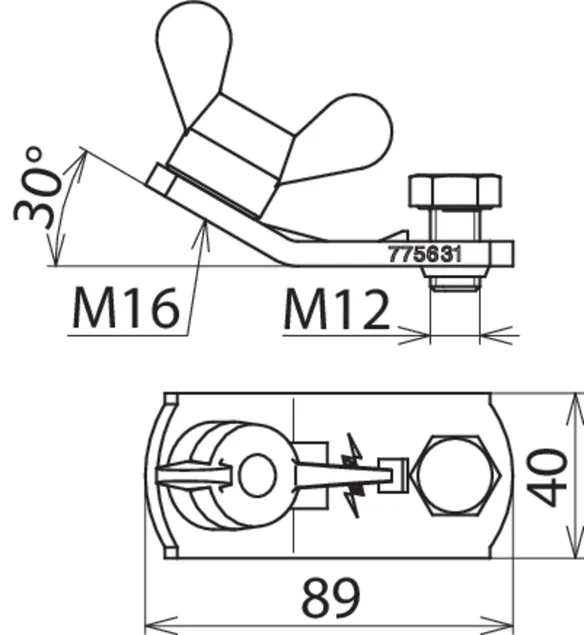

Nr kat. 775631 EAS EK FM 16

GTIN / EAN 4013364102552, Nr taryfy celnej (EU): 85359000, Waga brutto: 290.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 775631 został dodany do notatnika.

Do koszyka dodano produkt 775631.

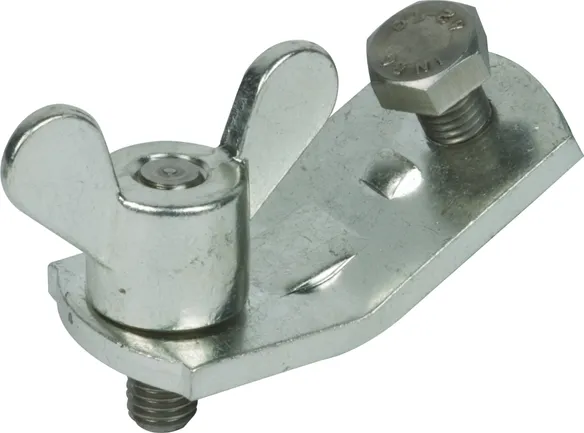

Element przyłączeniowy uziemiający ze śrubą motylkową

2 Produkty

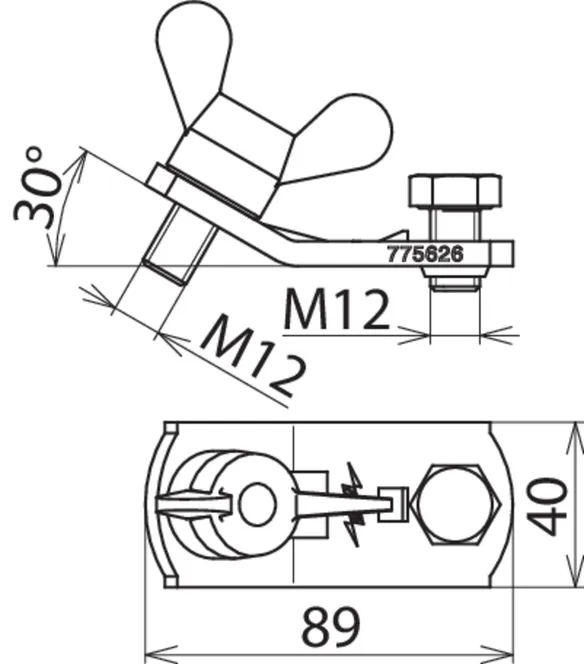

Nr kat. 775626 EAS EK FS 12

GTIN / EAN 4013364102569, Nr taryfy celnej (EU): 85359000, Waga brutto: 343.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 x 15 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 775626 został dodany do notatnika.

Do koszyka dodano produkt 775626.

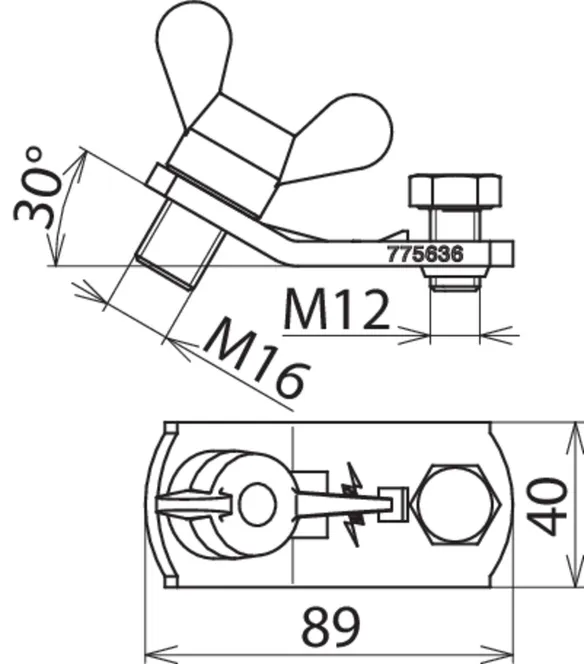

Nr kat. 775636 EAS EK FS 16

GTIN / EAN 4013364102576, Nr taryfy celnej (EU): 85359000, Waga brutto: 350.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16 x 15 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 775636 został dodany do notatnika.

Do koszyka dodano produkt 775636.


Tuleja uziemiająca ze śrubą skrzydełkową

Do wypustów uziemiających z rowkiem pierścieniowym.

1 Produkt

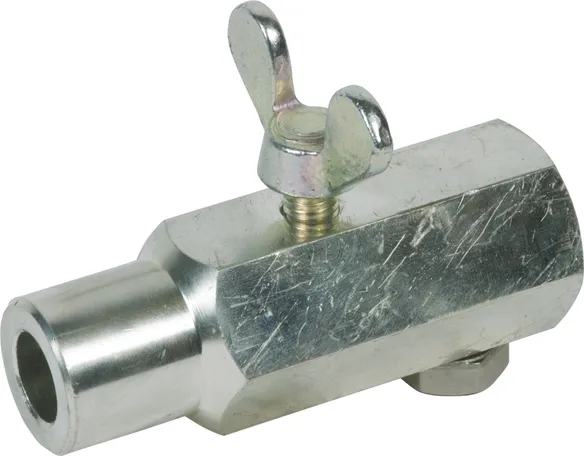

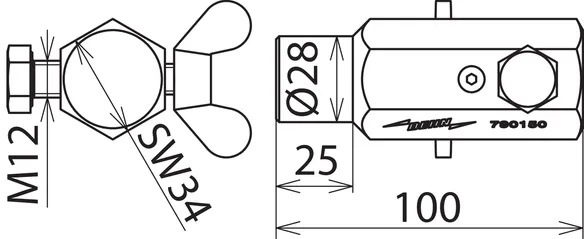

Nr kat. 790150 EAB RN 16 FS

GTIN / EAN 4013364005365, Nr taryfy celnej (EU): 85359000, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary Ø16 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 150*) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA
*) Do przewodów o długości > 4000 mm: maksymalnie do 95 mm2 (26,5 kA / 0,5 s).

Produkt 790150 został dodany do notatnika.

Do koszyka dodano produkt 790150.

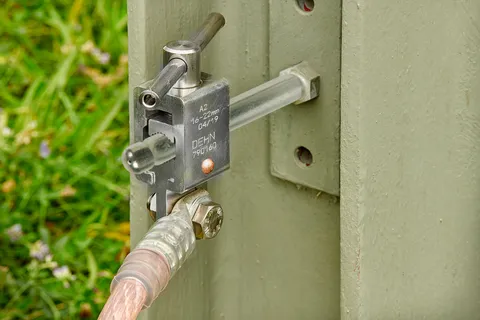

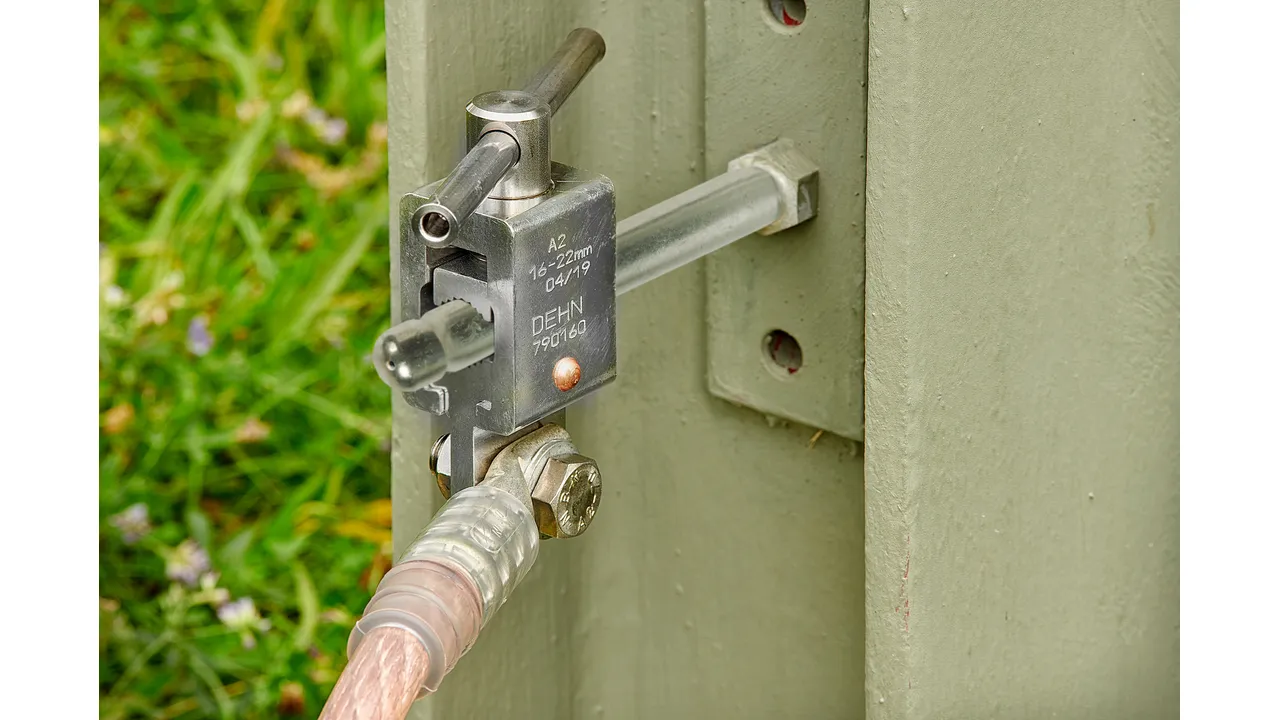

Tuleja uziemiająca z pokrętłem T-kształtnym

Do wypustów uziemiających z rowkiem pierścieniowym.

1 Produkt

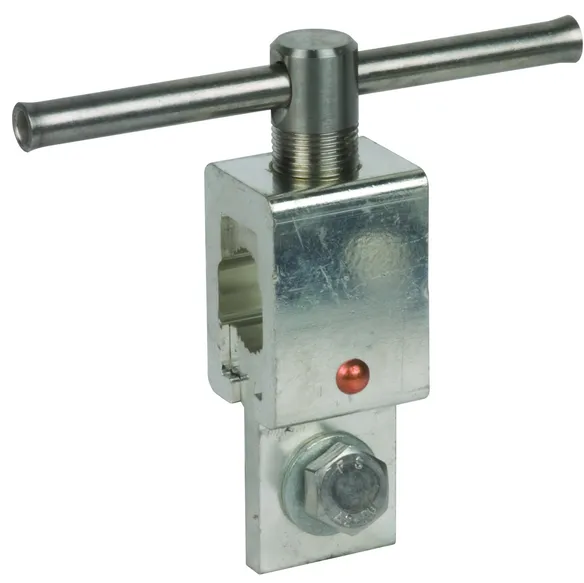

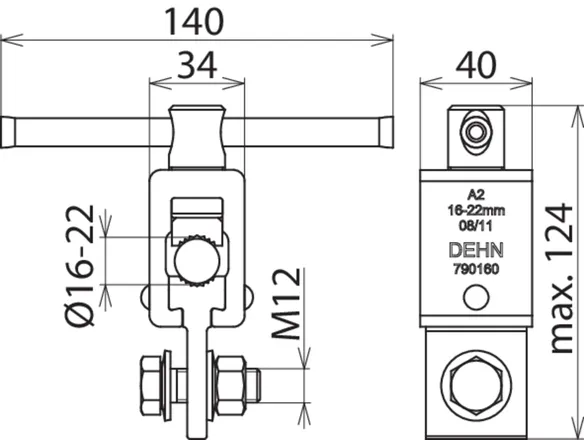

Nr kat. 790160 EAB RN 16 SKN

GTIN / EAN 4013364018693, Nr taryfy celnej (EU): 85359000, Waga brutto: 737.40 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary Ø16 mm
Zabezpieczenie przed przekręceniem PK2
Do przewodów Cu o przekroju 16 ... 150**) mm2
Maksymalny prąd zwarciowy Ik 0,5 s 29,6 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA
**) Prąd zwarciowy także przy czasie wyłączania Ik 1 s maksymalnie 29,6 kA

Produkt 790160 został dodany do notatnika.

Do koszyka dodano produkt 790160.

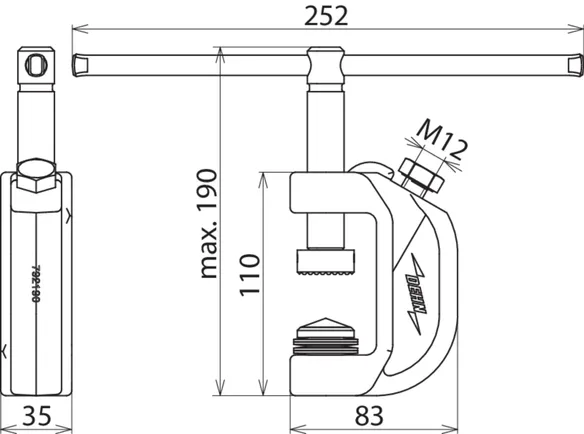

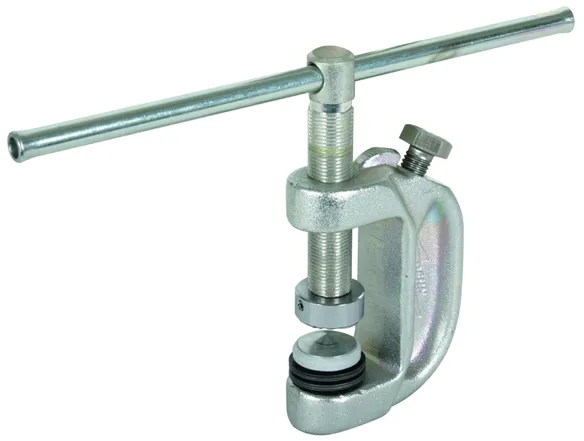

Zacisk frezarski uziemiający z pokrętłem T-kształtnym i sprężynami talerzowymi

Z tarczą do frezowania, sprężynami talerzowymi i długim pokrętłem T-kształtnym, które zapewniają skuteczny kontakt.

1 Produkt

Nr kat. 792190 EFK FL40 SKN

GTIN / EAN 4013364068315, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.32 kg, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku do 40 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 95 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 26,5 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Produkt 792190 został dodany do notatnika.

Do koszyka dodano produkt 792190.

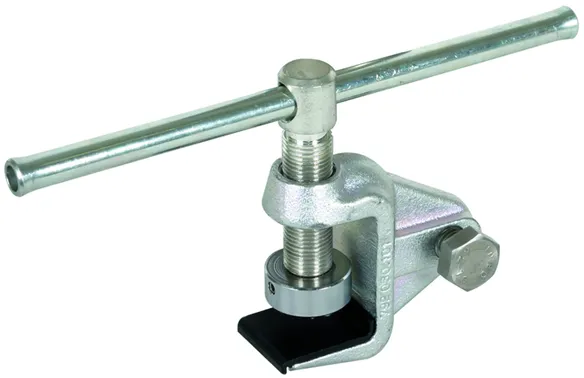

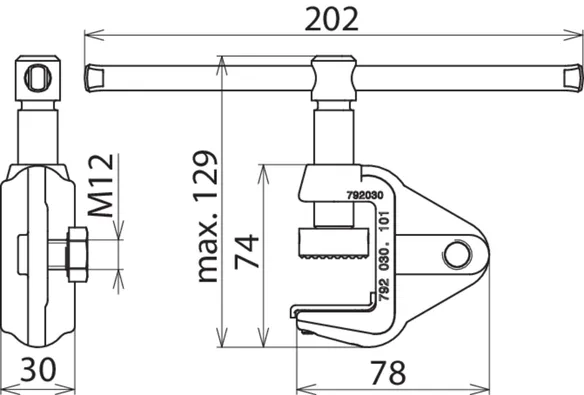

Zacisk frezarski uziemiający z pokrętłem T-kształtnym

Z tarczą do frezowania i długim pokrętłem T-kształtnym, które zapewniają skuteczny kontakt.

1 Produkt

Nr kat. 792030 EFK FL30 SKN

GTIN / EAN 4013364005853, Nr taryfy celnej (EU): 85359000, Waga brutto: 610.00 g, Jednostka opakowaniowa: 1.00 szt.


Rysunki

Informacje dodatkowe



Dane techniczne

Zakres zacisku do 30 mm
Zabezpieczenie przed przekręceniem PK1
Do przewodów Cu o przekroju 16 ... 50 mm2
Maksymalny prąd zwarciowy Ik 0,5 s 14,0 kA
Maksymalny prąd zwarciowy Ik 1 s 9,9 kA

Produkt 792030 został dodany do notatnika.

Do koszyka dodano produkt 792030.
