Drążki uziemiające do linii napowietrznych

do użytku zewnętrznego
solidne aluminiowe złącze stożkowe
długość maksymalna do 6000 mm
długość drążka teleskopowego regulowana bezstopniowo za pomocą pokrętła gwiazdowego
do śrubowych zacisków fazowych i zacisków z długim trzpieniem T-kształtnym

Szczegóły

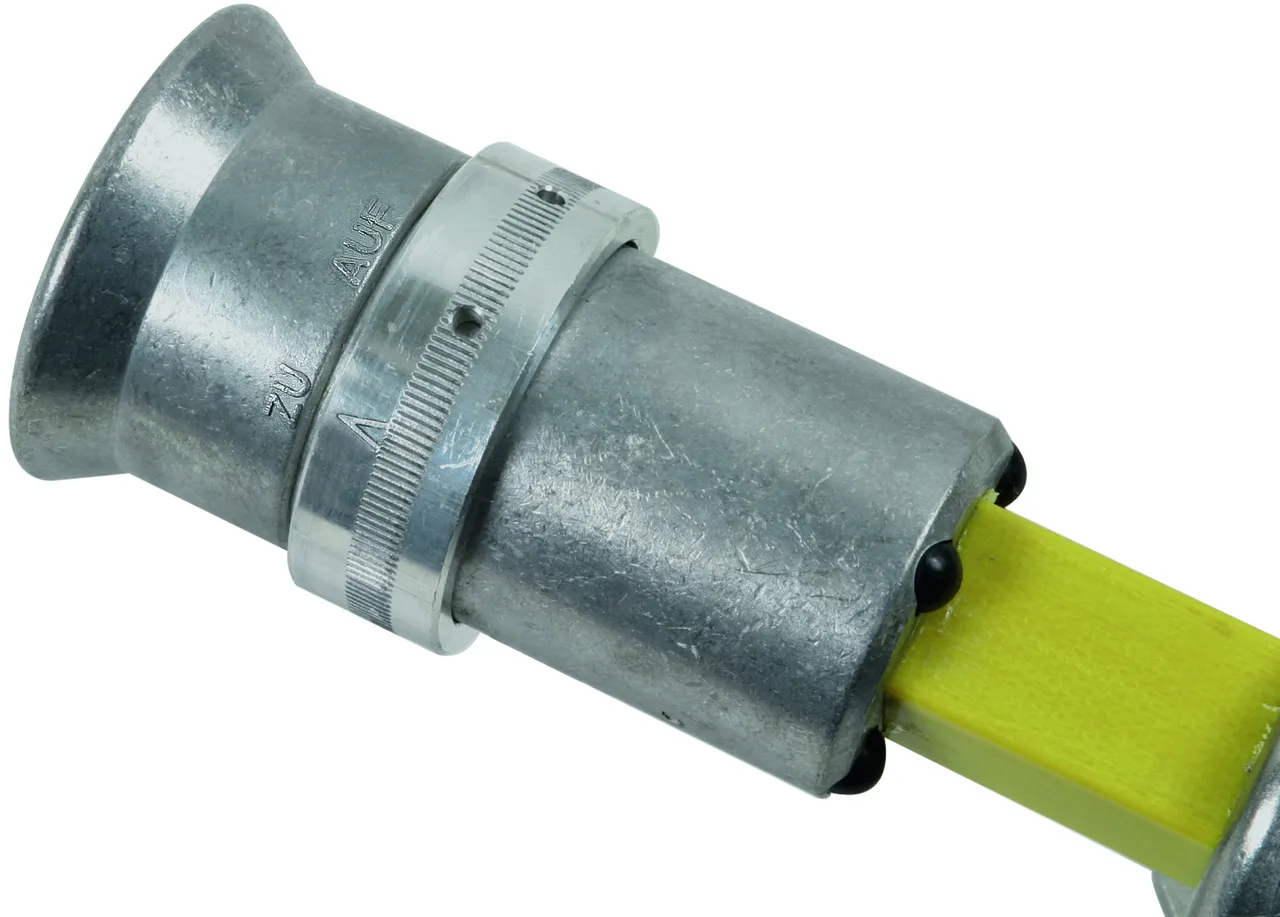

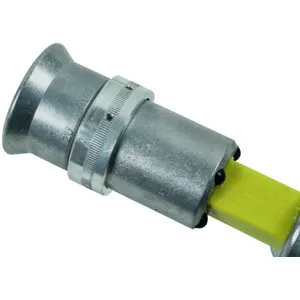

**Pokrętło regulacji z blokadą**
Na stożku znajduje się pierścień regulacji z następującymi funkcjami:
Pozycja „AUF” (OTW.): Po zamocowaniu zacisku można rozłączyć drążek
Pozycja „ZU” (ZAM.): Drążek i zacisk pozostają mocno połączone także po zamocowaniu urządzenia.

lorem ipsum — **Pokrętło regulacji z blokadą**
Na stożku znajduje się pierścień regulacji z następującymi funkcjami:
Pozycja „AUF” (OTW.): Po zamocowaniu zacisku można rozłączyć drążek
Pozycja „ZU” (ZAM.): Drążek i zacisk pozostają mocno połączone także po zamocowaniu urządzenia.

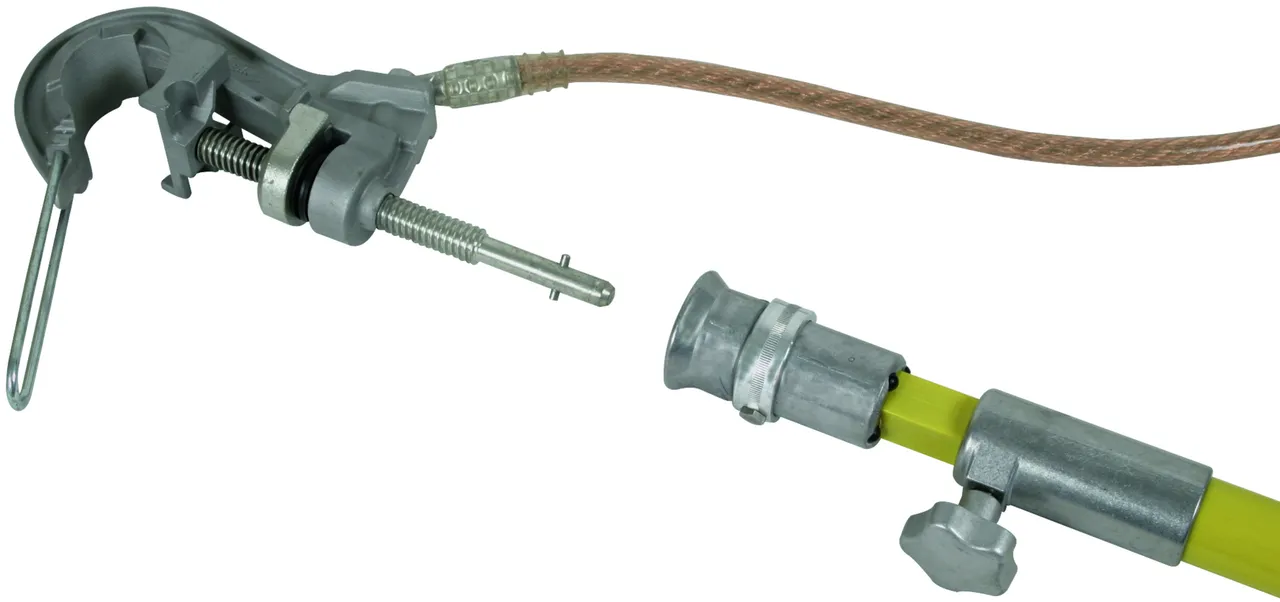

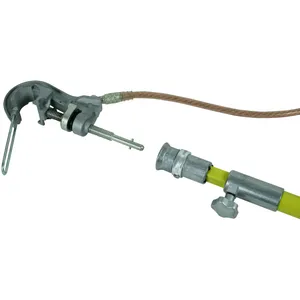

Drążek uziemiający z aluminiowym złączem stożkowym do stosowania z zaciskami z długimi trzpieniami zgodnie z DIN 48087.

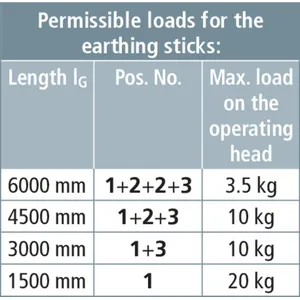

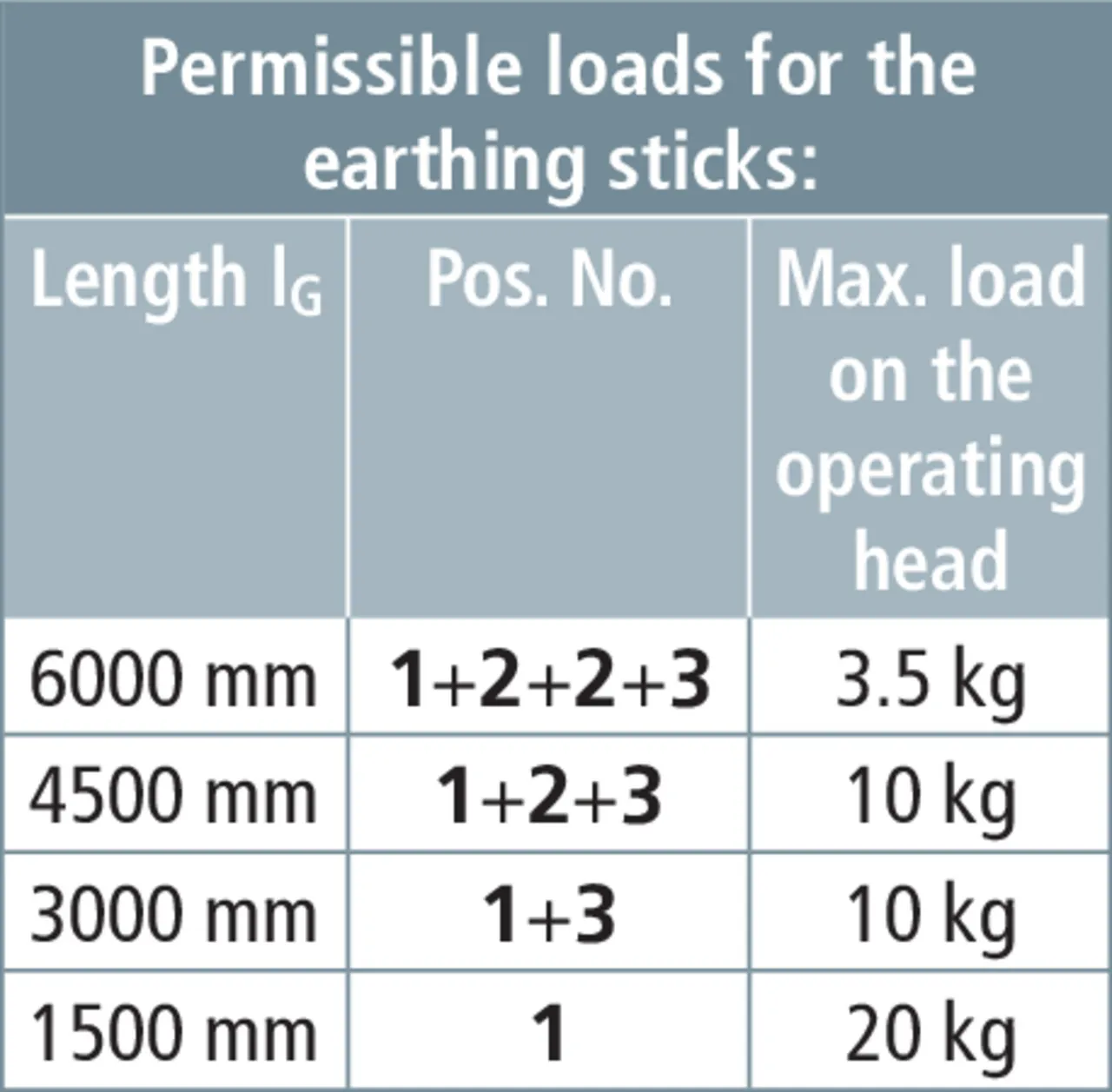

Wartości obciążenia dla drążków uziemiających z możliwością przedłużania.

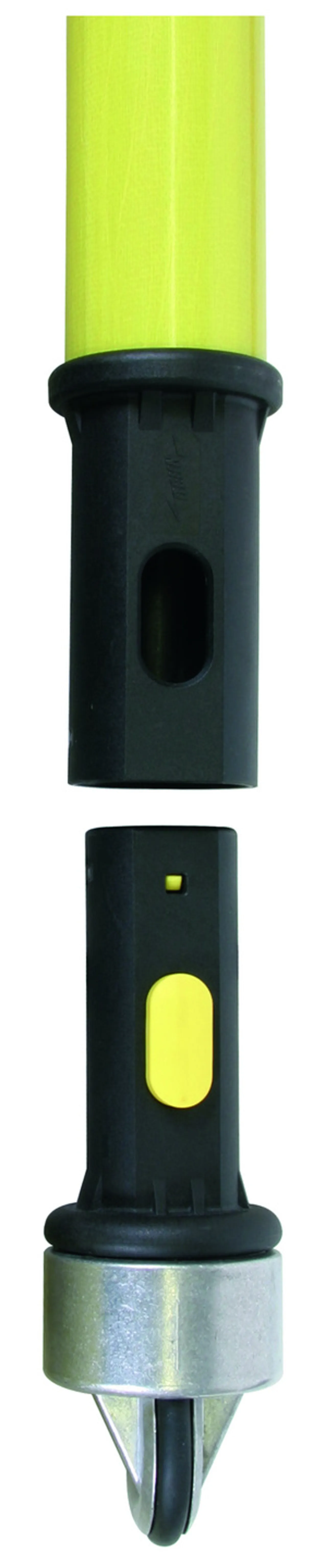

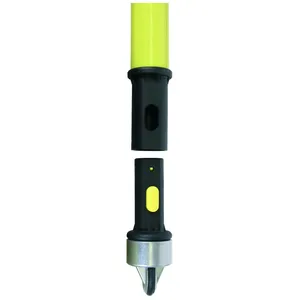

Końcówka z oczkiem (aluminium/guma) lub złączem wtykowym do przedłużenia rękojeści z oczkiem (aluminium/guma)

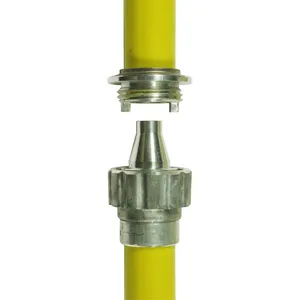

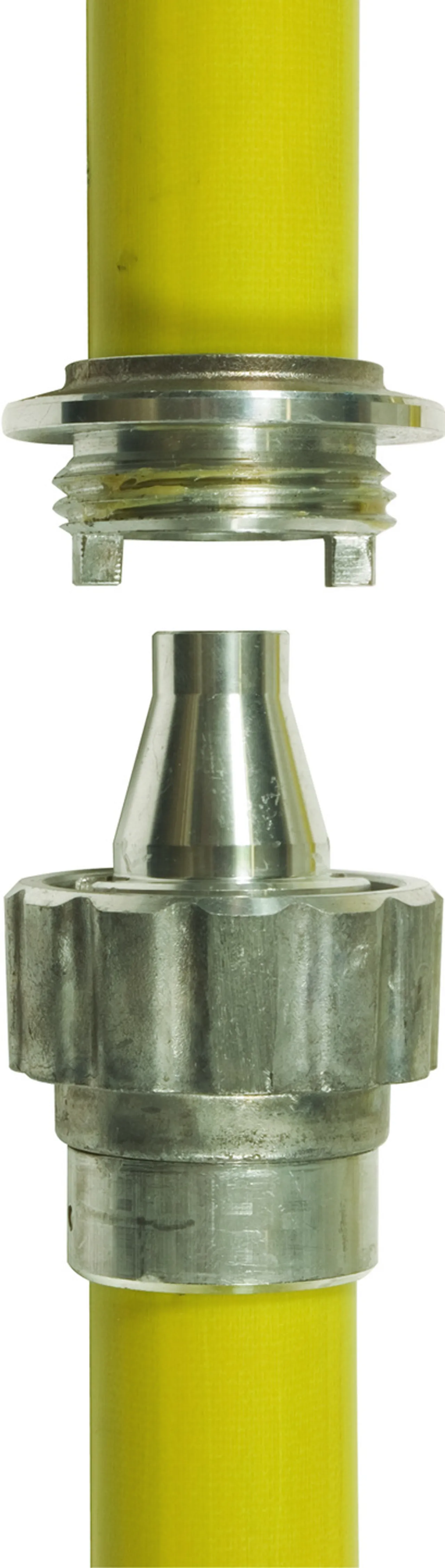

Wytrzymałe aluminiowe złącze gwintowane umożliwia dopasowane i mocne połączenie poprzez wkręcenie i zazębienie.

Teleskopowy, z trzpieniem T-kształtnym

2 Produkty

Nr kat. 769400 ESTC SQL 4000

GTIN / EAN 4013364080881, Nr taryfy celnej (EU): 82055980, Waga brutto: 4.42 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_{G max} / I_{G min} )	4015 / 2180 mm
Długość uchwytu (I_H )	1400 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	4015 / 2180 mm
Długość uchwytu (I_H )	1400 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał złącza gwintowanego i pokrętła gwiazdowego	Stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	Trzpień z poprzecznym kołkiem
Antyobrotowe złącze wtykowe wraz z końcówką	nie
Rodzaj urządzenia	Drążek uziemiający

Produkt 769400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769400.

Idź do sklepu internetowego

Nr kat. 769500 ESTC SQL 5000

GTIN / EAN 4013364080904, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.02 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2680 mm
Długość uchwytu (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2680 mm
Długość uchwytu (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	-25°C ... +55°C
Materiał rury izolacyjnej	rura TWS
Materiał złącza gwintowanego i pokrętła gwiazdowego	stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	długi trzpień
Antyobrotowe złącze wtykowe wraz z końcówką	nie
Rodzaj urządzenia	drążek uziemiający

Produkt 769500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769500.

Idź do sklepu internetowego

Teleskopowy, z trzpieniem T-kształtnym, złącze wtykowe

1 Produkt

Nr kat. 769300 ESTC SQL STK 3000

GTIN / EAN 4013364080867, Nr taryfy celnej (EU): 82055980, Waga brutto: 3.80 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_{G max} / I_{G min} )	3015 / 1760 mm
Długość uchwytu (I_H )	900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	3015 / 1760 mm
Długość uchwytu (I_H )	900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	–25°C ... +55°C
Materiał rury izolacyjnej	tworzywo sztuczne wzmacniane włóknem szklanym (TWS)
Materiał złącza gwintowanego i pokrętła gwiazdowego	stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	trzpień T-kształtny
Antyobrotowe złącze wtykowe wraz z końcówką	tak
Rodzaj urządzenia	drążek uziemiający

Produkt 769300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769300.

Idź do sklepu internetowego

Wieloczęściowy, odcinek górny

Z aluminiowym złączem bagnetowym i aluminiowym złączem gwintowanym jako końcówka.

1 Produkt

Nr kat. 769503 EST KS SQL 1500

GTIN / EAN 4013364003996, Nr taryfy celnej (EU): 82055980, Waga brutto: 2.39 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_G )	1600 mm
Maksymalne obciążenie głowicy roboczej	20 kg
Średnica Ø	43 mm

Długość całkowita (l_G )	1600 mm
Maksymalne obciążenie głowicy roboczej	20 kg
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał złącza gwintowanego	Stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	Trzpień z poprzecznym kołkiem
Rodzaj urządzenia	Drążek uziemiający – odcinek górny

Produkt 769503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769503.

Idź do sklepu internetowego

Wieloczęściowy, odcinek środkowy

Z aluminiowym złączem gwintowanym, wtyk z nakrętką i gniazdem.

1 Produkt

Nr kat. 769504 EST ZS 1500

GTIN / EAN 4013364004559, Nr taryfy celnej (EU): 82055980, Waga brutto: 2.39 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_G )	1580 mm
Średnica Ø	43 mm

Produkt 769504 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769504.

Idź do sklepu internetowego

Wieloczęściowy, odcinek dolny

Z wtykiem i nakrętką do aluminiowego złącza gwintowanego i końcówką z oczkiem.

1 Produkt

Nr kat. 769505 EST ES 1500

GTIN / EAN 4013364004566, Nr taryfy celnej (EU): 82055980, Waga brutto: 2.46 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Długość całkowita (l_G )	1590 mm
Średnica Ø	43 mm

Produkt 769505 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769505.

Idź do sklepu internetowego
