Płyty przyłączeniowe uziemienia

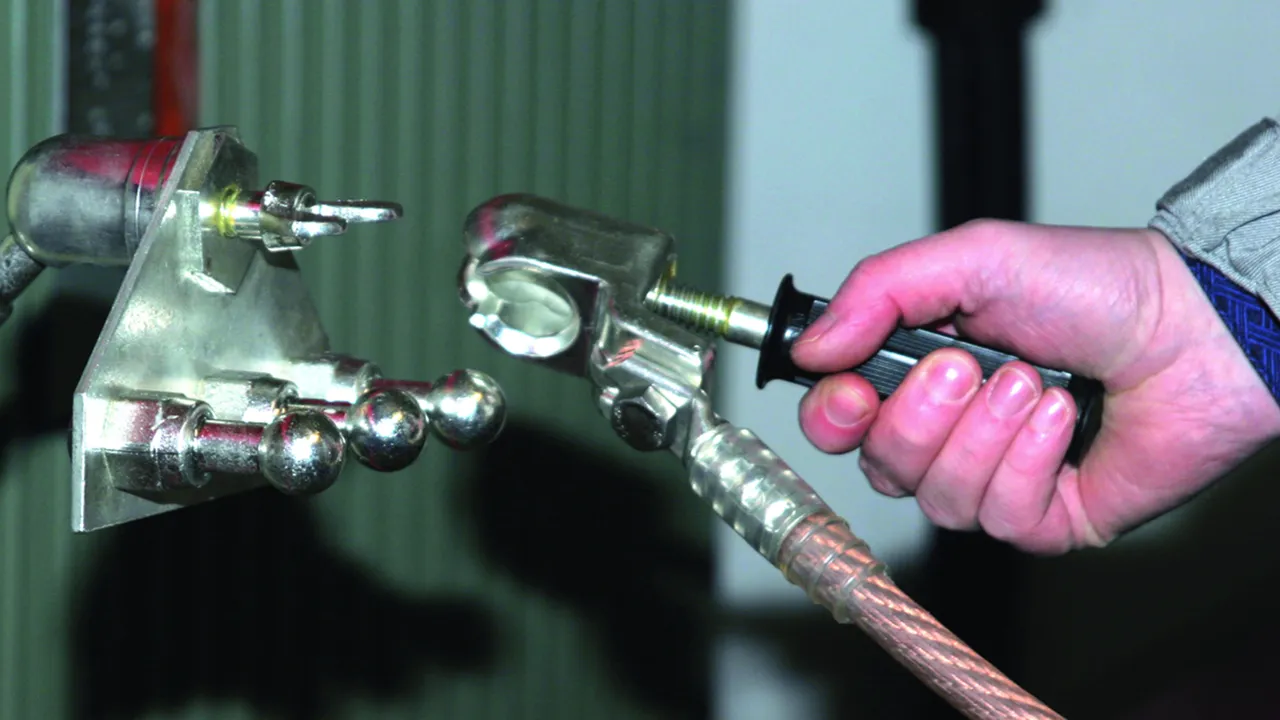

  • Płyta przyłączeniowa o wysokiej obciążalności prądem zwarciowym
  • Przyłącze gałęzi fazy, jednobiegunowe
  • Do przyłączenia jednobiegunowych urządzeń do uziemiania i zwierania do transformatorów słupów trakcyjnych lub uchwytów bezpieczników
  • Wykonanie do kulowych punktów mocowania Ø20 mm, Ø25 mm lub sworzniem z rowkiem pierścieniowym Ø16 mm

Szczegóły

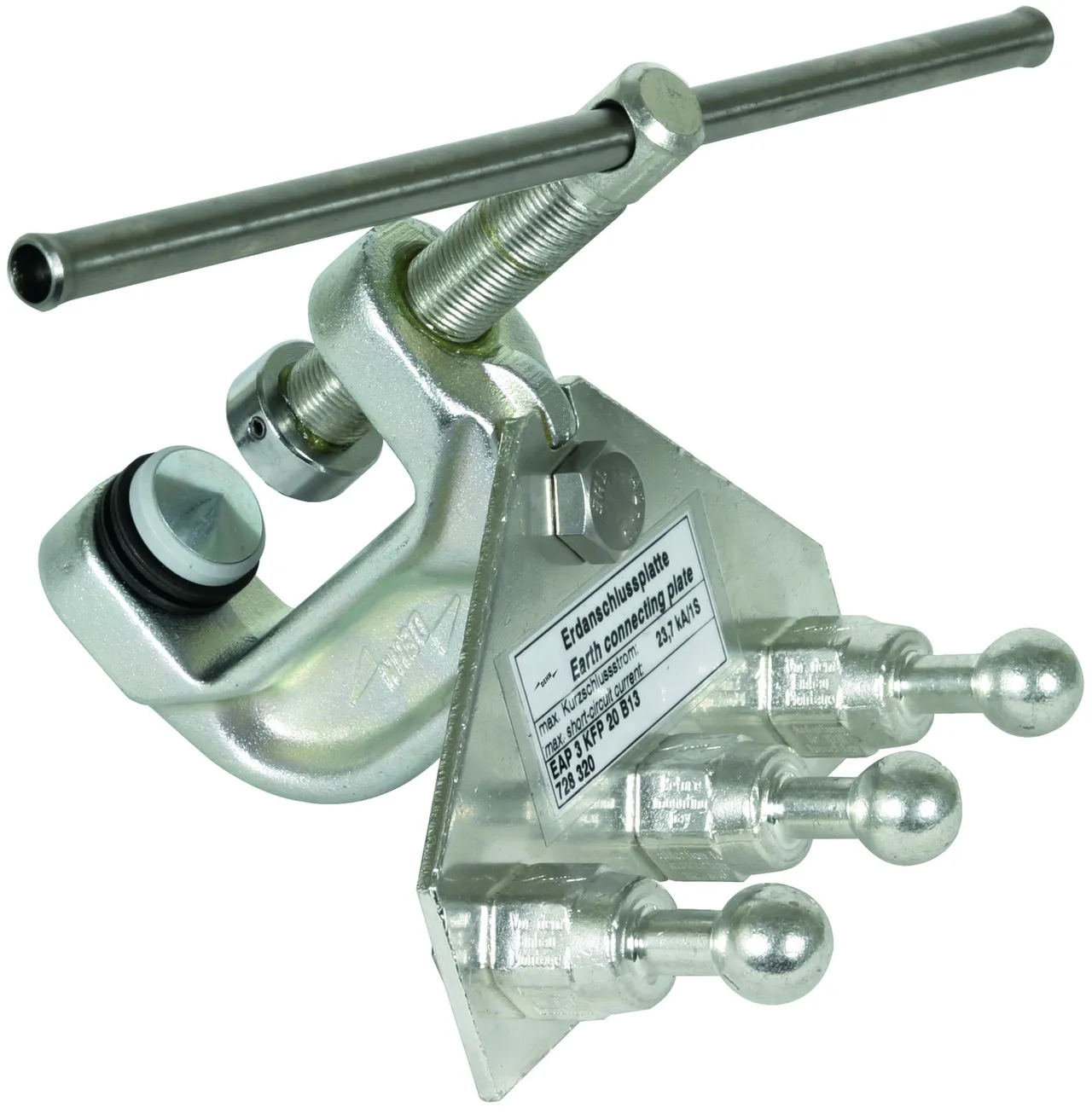

Zacisk frezarski uziemiający antyobrotowy do montażu na płycie przyłączeniowej uziemienia.
lorem ipsum

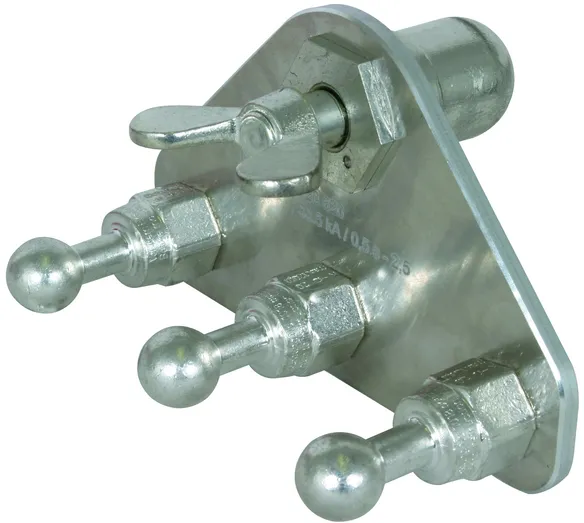

Z 3 kulowymi punktami mocowania i zaciskiem kołpakowym

2 Produkty

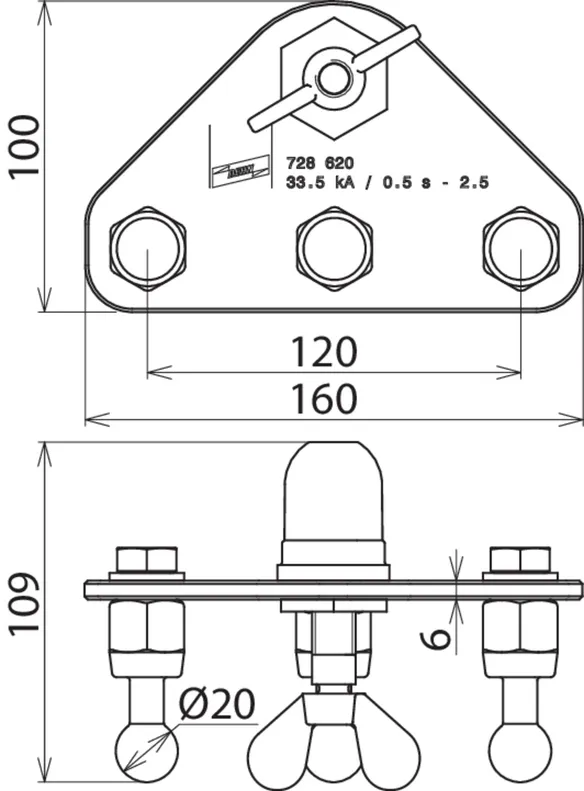

Nr kat. 728620 EAPA 3 KFP 20 KKH

GTIN / EAN 4013364147843, Nr taryfy celnej (EU): 85359000, Waga brutto: 1085.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 20 mm
Maksymalny przekrój przewodu Cu 120 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 728620 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728620.

Idź do sklepu internetowego

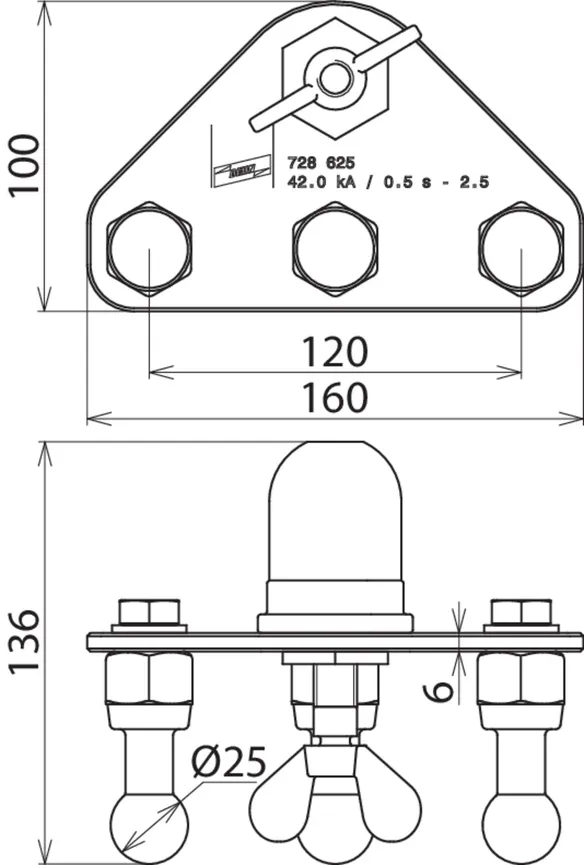

Nr kat. 728625 EAPA 3 KFP 25 KKH

GTIN / EAN 4013364147867, Nr taryfy celnej (EU): 85359000, Waga brutto: 1084.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 25 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 728625 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728625.

Idź do sklepu internetowego

Z 3 kulowymi punktami mocowania

Do montażu na zacisku przyłącza uziemienia antyobrotowym PK1.

2 Produkty

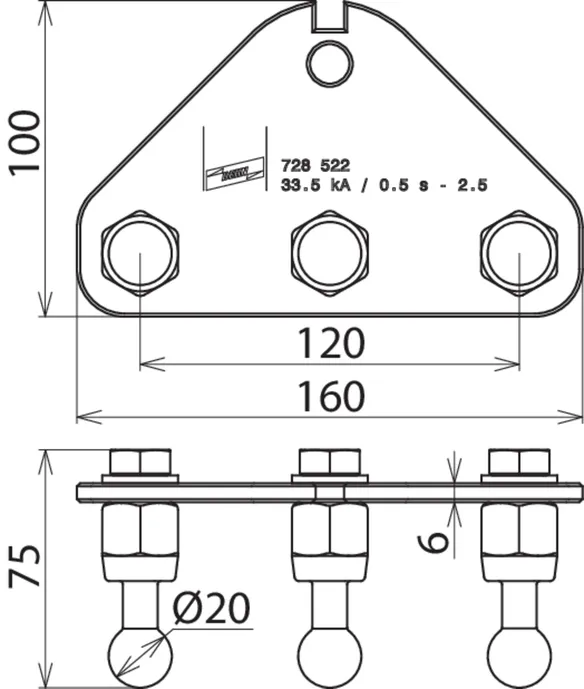

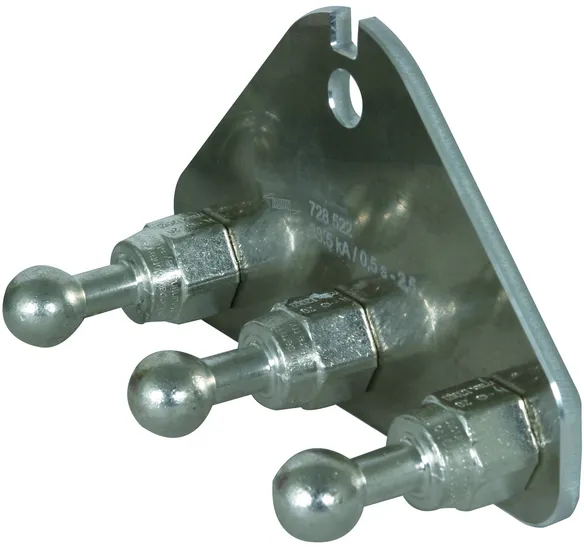

Nr kat. 728522 EAPA 3 KFP 20 B13

GTIN / EAN 4013364147874, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 20 mm
Maksymalny przekrój przewodu Cu 120 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 33,5 kA
Maksymalny prąd zwarciowy Ik 1 s 23,7 kA

Produkt 728522 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728522.

Idź do sklepu internetowego

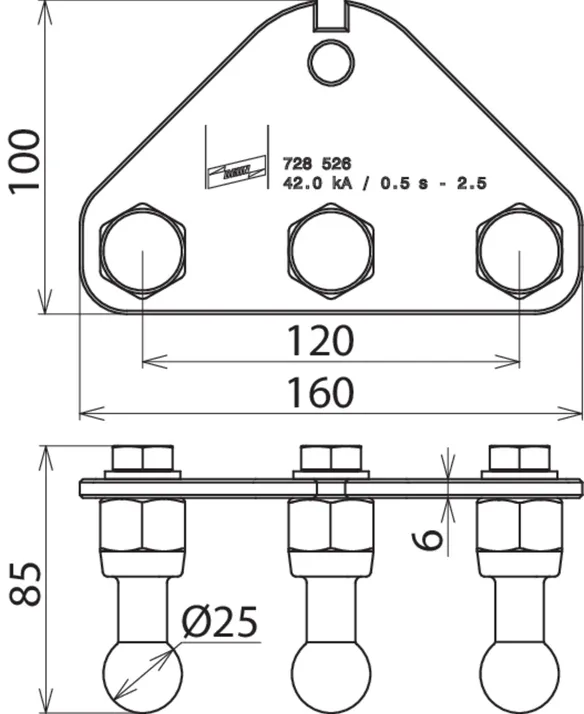

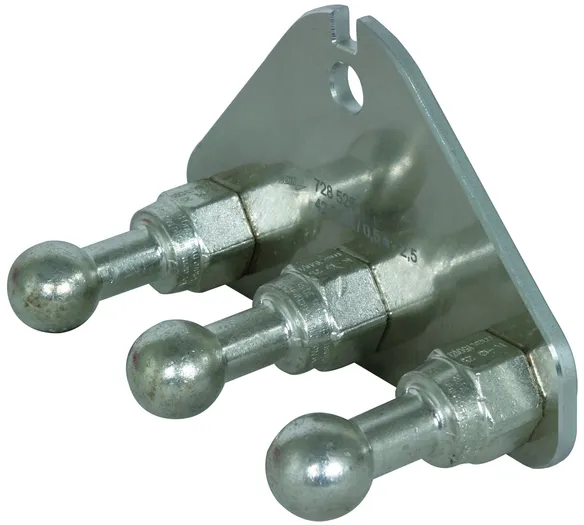

Nr kat. 728526 EAPA 3 KFP 25 B13

GTIN / EAN 4013364147881, Nr taryfy celnej (EU): 85359000, Waga brutto: 1014.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 25 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0 kA
Maksymalny prąd zwarciowy Ik 1 s 29,6 kA

Produkt 728526 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728526.

Idź do sklepu internetowego

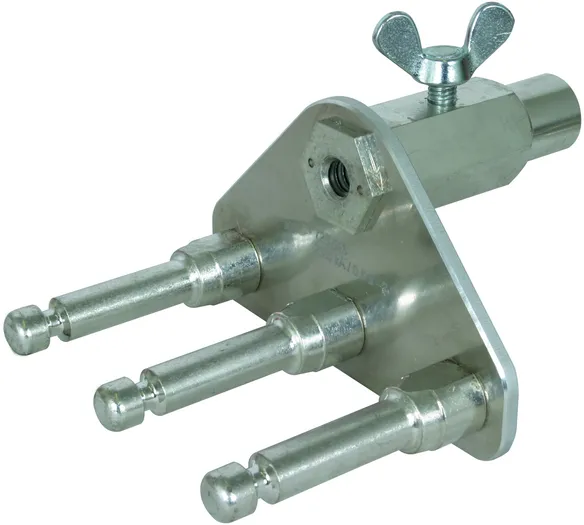

Z 3 punktami mocowania z rowkiem pierścieniowym i tuleją

1 Produkt

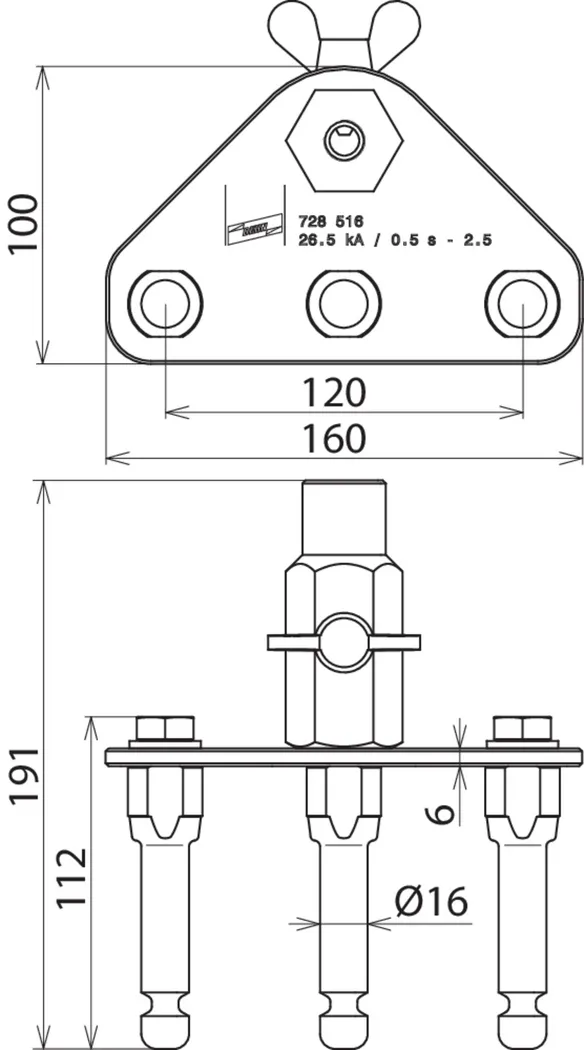

Nr kat. 728516 EAPA 3 RN 16 EAB

GTIN / EAN 4013364147898, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.54 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 16 mm
Maksymalny przekrój przewodu Cu 95 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 26,5 kA
Maksymalny prąd zwarciowy Ik 1 s 18,7 kA

Produkt 728516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728516.

Idź do sklepu internetowego

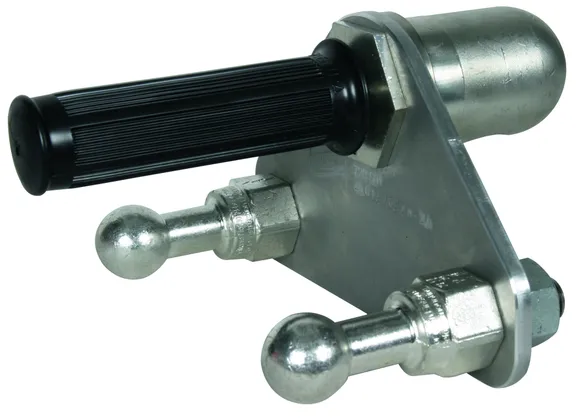

Z 2 kulowymi punktami mocowania i zaciskiem kołpakowym

Z zaciskiem kołpakowym, obrotowa, Ø25 mm, z rękojeścią z tworzywa sztucznego.
Do łączenia 2 jednobiegunowych urządzeń do uziemiania i zwierania lub przyłączenia kulowego punktu mocowania Ø25 mm.

1 Produkt

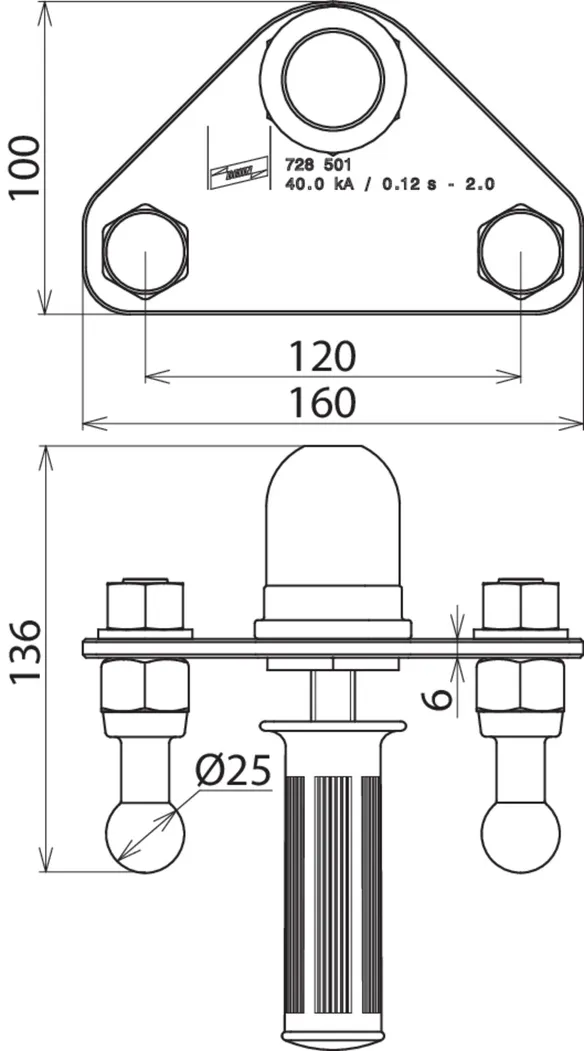

Nr kat. 728501 EAP 2 25 KKH HG

GTIN / EAN 4013364079618, Nr taryfy celnej (EU): 85359000, Waga brutto: 1015.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 25 mm
Nr rysunku DB 3 Ebgw 01.66
Nr materiału DB 157 540

Produkt 728501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728501.

Idź do sklepu internetowego

Końcówka przyłączeniowa z 1 kulowym punktem mocowania

Do przyłączenia do uchwytu bezpiecznika.

1 Produkt

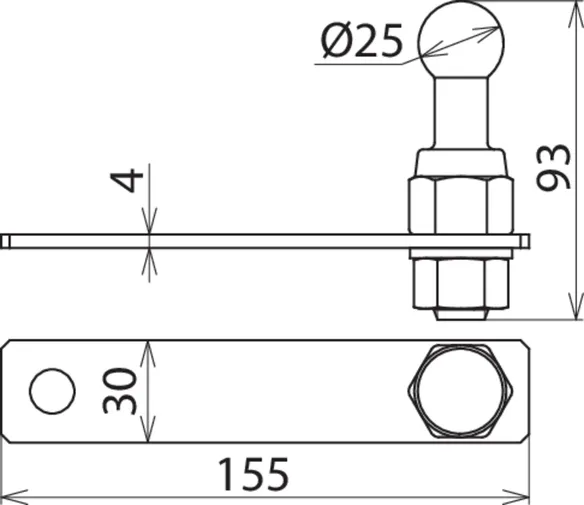

Nr kat. 728503 EAP 25 SIT US OL

GTIN / EAN 4013364079564, Nr taryfy celnej (EU): 85359000, Waga brutto: 453.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 25 mm
Nr rysunku DB 4 Ebgw 01.60
Nr materiału DB 157 545

Produkt 728503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728503.

Idź do sklepu internetowego

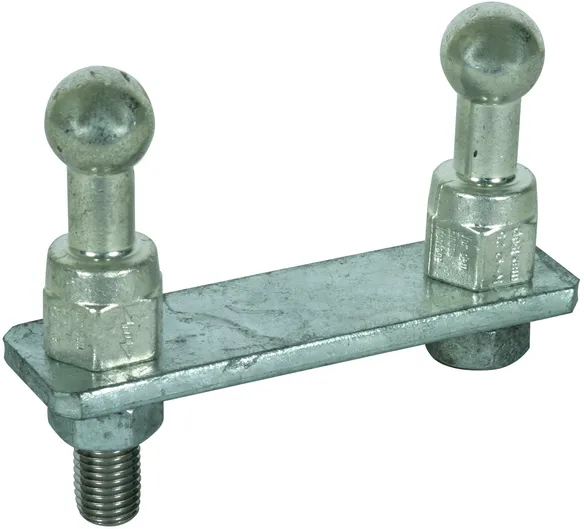

Końcówka przyłączeniowa z 2 kulowymi punktami mocowania

Do przyłączenia na maszcie.

1 Produkt

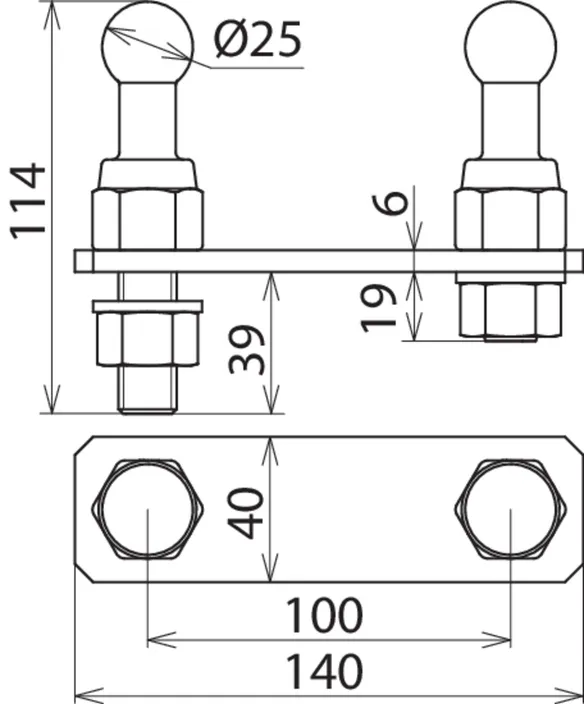

Nr kat. 728502 EAP 2 25 MA US OL

GTIN / EAN 4013364079571, Nr taryfy celnej (EU): 85359000, Waga brutto: 708.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Punkt mocowania o Ø 25 mm
Nr rysunku DB 3 Ebgw 01.61
Nr materiału DB 157 548

Produkt 728502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728502.

Idź do sklepu internetowego
