Uziemiające punkty mocowania

  • Do przyłączenia tulei uziemiających lub płyt przyłączeniowych uziemienia zgodnie z DIN 48088-2
  • Do wspawania lub przykręcenia po stronie uziemienia elementów przyłączeniowych uziemiających z nakrętką motylkową lub śrubą motylkową
  • Łączniki z gwintowanymi sworzniami M12 lub M16
  • Gwint żeński M12 lub M16

Szczegóły

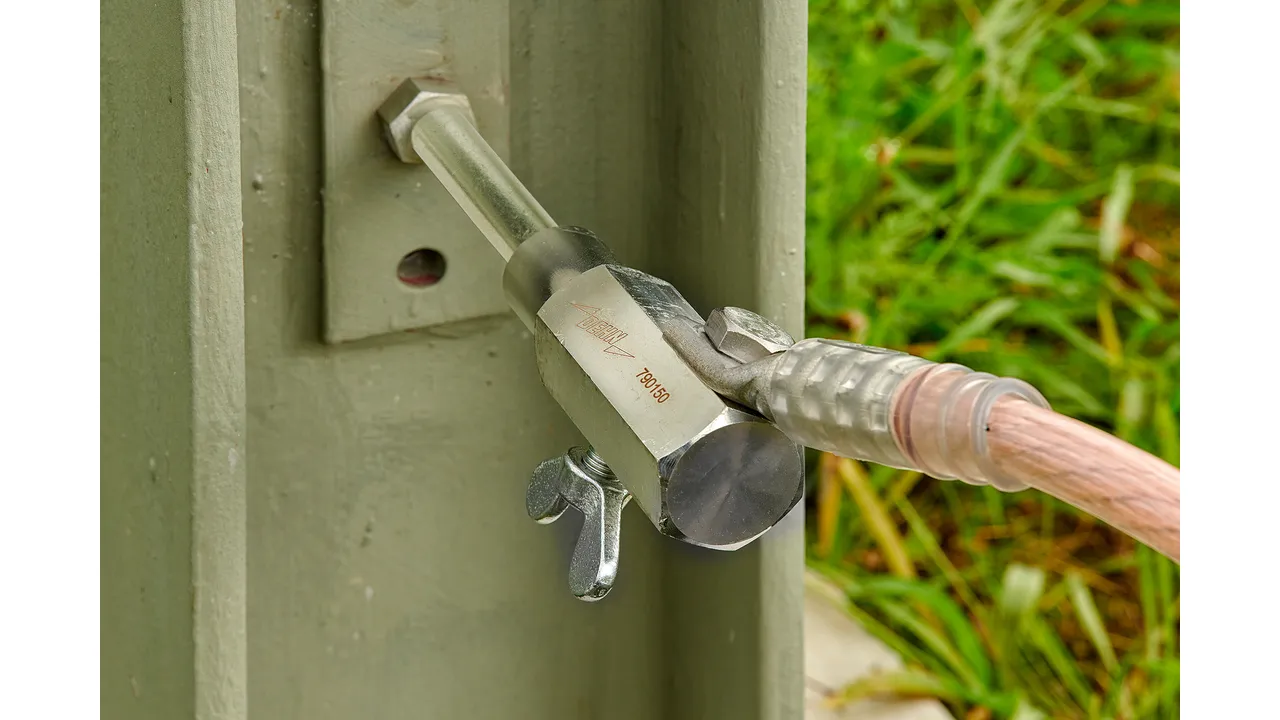

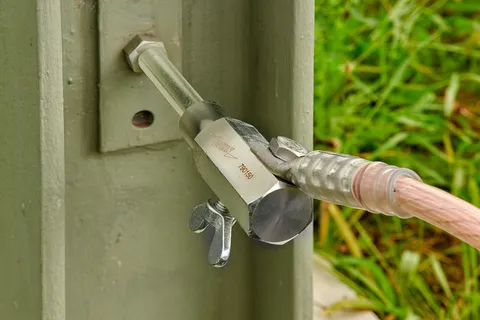

Element przyłączeniowy uziemiający do wkręcania z gwintowanym sworzniem M12 do uziemionej części instalacji.
lorem ipsum

Punkt mocowania z rowkiem pierścieniowym, z gwintowanym sworzniem i nakrętką

2 Produkty

Nr kat. 790251 EFP 16 RN M12 35 SSM

GTIN / EAN 4013364089501, Nr taryfy celnej (EU): 85359000, Waga brutto: 248.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 x 35 mm
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) galwanizowany cyną
Materiał gwintowanego sworznia stal nierdzewna A2-70
Materiał nakrętki DIN 985-M12-8 / galwanizowana cynkiem
*) Do urządzeń uziemiających i zwierających o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790251 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790251.

Idź do sklepu internetowego

Nr kat. 790261 EFP 16 RN M16 45 SSM

GTIN / EAN 4013364089525, Nr taryfy celnej (EU): 85359000, Waga brutto: 277.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16 x 45 mm
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) galwanizowany cyną
Materiał gwintowanego sworznia stal nierdzewna A2-70
Materiał nakrętki DIN 985-M12-8 / galwanizowana cynkiem
*) Do urządzeń uziemiających i zwierających o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790261 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790261.

Idź do sklepu internetowego

Punkt mocowania z rowkiem pierścieniowym, z gwintem wewnętrznym

2 Produkty

Nr kat. 790250 EFP 16 RN M12

GTIN / EAN 4013364089495, Nr taryfy celnej (EU): 85359000, Waga brutto: 193.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał mosiądz (CuNi2Si) / galwanizowany cyną
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790250 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790250.

Idź do sklepu internetowego

Nr kat. 790260 EFP 16 RN M16

GTIN / EAN 4013364089518, Nr taryfy celnej (EU): 85359000, Waga brutto: 180.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał mosiądz (CuNi2Si) / galwanizowany cyną
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790260 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790260.

Idź do sklepu internetowego

Złączka do wspawania z gwintowanym sworzniem

2 Produkty

Nr kat. 705501 AS SCHW M12 25

GTIN / EAN 4013364003927, Nr taryfy celnej (EU): 85359000, Waga brutto: 157.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 x 25 mm
Materiał St/gal Zn

Produkt 705501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705501.

Idź do sklepu internetowego

Nr kat. 755501 AS SCHW M16 30

GTIN / EAN 4013364003934, Nr taryfy celnej (EU): 85359000, Waga brutto: 303.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16 x 30 mm
Materiał St/gal Zn

Produkt 755501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 755501.

Idź do sklepu internetowego

Złączka do wspawania z gwintem wewnętrznym

2 Produkty

Nr kat. 336020 AS SCHW M12

GTIN / EAN 4013364003941, Nr taryfy celnej (EU): 85359000, Waga brutto: 123.10 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12
Materiał stal ocynkowana ogniowo

Produkt 336020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 336020.

Idź do sklepu internetowego

Nr kat. 336025 AS SCHW M16

GTIN / EAN 4013364003958, Nr taryfy celnej (EU): 85359000, Waga brutto: 257.10 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16
Materiał stal ocynkowana ogniowo

Produkt 336025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 336025.

Idź do sklepu internetowego

Łącznik sworzniowy z gwintem wewnętrznym

1 Produkt

Nr kat. 705504 AS SCHR M12 M12 40

GTIN / EAN 4013364008021, Nr taryfy celnej (EU): 85389099, Waga brutto: 183.20 g, Jednostka opakowaniowa: 5.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 / M12 x 40 mm
Rozmiar klucza 27 mm
Materiał stop miedzi galwanizowany cyną

Produkt 705504 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705504.

Idź do sklepu internetowego

Łącznik sworzniowy z gwintowanym sworzniem i oddzielną nakrętką sześciokątną

2 Produkty

Nr kat. 705500 AS SCHR M12 55

GTIN / EAN 4013364000025, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.40 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 x 55 mm
Rozmiar klucza 32 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki stop miedzi galwanizowany cyną / stal HDG

Produkt 705500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705500.

Idź do sklepu internetowego

Nr kat. 750500 AS SCHR M16 65

GTIN / EAN 4013364000032, Nr taryfy celnej (EU): 85359000, Waga brutto: 249.80 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M16 x 65 mm
Rozmiar klucza 41 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki stop miedzi galwanizowany cyną / stal HDG

Produkt 750500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 750500.

Idź do sklepu internetowego

Łącznik sworzniowy - przejściówka między gwintowanym sworzniem M12 i M16

1 Produkt

Nr kat. 705510 AS SCHR M16 55 M12

GTIN / EAN 4013364089587, Nr taryfy celnej (EU): 85359000, Waga brutto: 240.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe



Dane techniczne

Wymiary M12 x 20 mm / M16 x 55 mm
Rozmiar klucza 41 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki stop miedzi galwanizowany cyną

Produkt 705510 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705510.

Idź do sklepu internetowego
