Wypusty uziemiające

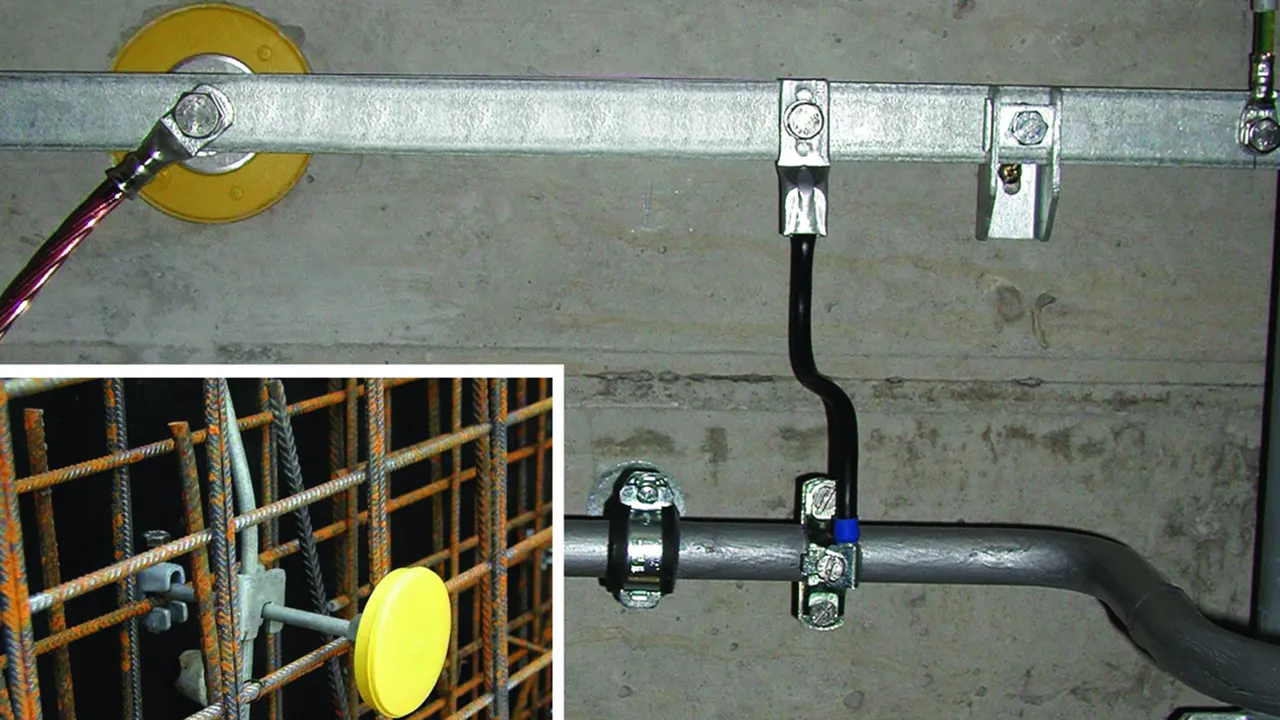

Do montażu w betonie jako odporne na korozję połączenie z instalacją uziemiającą w celu ustanowienia połączenia wyrównawczego ochronnego i/lub połączenia wyrównawczego funkcjonalnego przewodów odprowadzających, np. do zbrojenia budynków.
W przypadku podwójnego gwintu M10 i M12 należy przestrzegać następujących minimalnych długości śrub:
35 mm dla M10 (długość gwintu 40 mm)
15 mm dla M12 (długość gwintu 20 mm)

– Możliwości przyłączenia do pręta przyłączeniowego za pomocą zacisku krzyżowego np. art. nr 319 201 lub zacisku przyłączeniowego np. art. nr 308 025 do uzbrojenia
– Możliwość przyłączenia do szyny wyrównawczej np. za pomocą końcówki art. nr 390 499
– Możliwość przyłączenia płaskownika do płytki przyłączeniowej (przód) lub bez pręta przyłączeniowego (tył) np. zacisk przyłączeniowy art. nr 478 141 lub 478 129
– Pręt przyłączeniowy do wkręcania lub mocowania na wcisk
– Płytka maskująca z tworzywa sztucznego (kolor żółty), uszczelniona za pomocą testowanego ciśnieniowo o-ringu (ciśnienie testowe 0,5 bar)

Wykonanie M

Z prętem przyłączeniowym (dł. = 180 mm, Ø10 mm).

2 Produkty

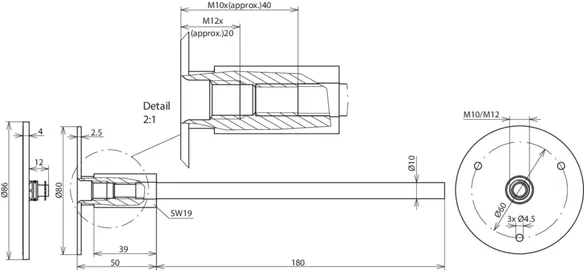

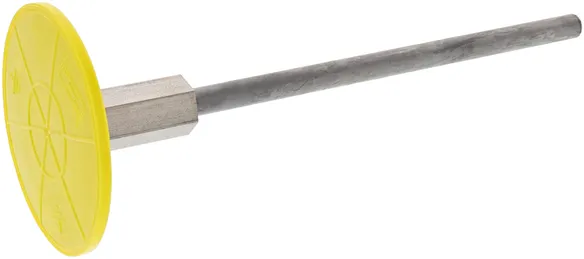

Nr kat. 478011 EFPM M10 12 V4A L230 STTZN

GTIN / EAN 4013364033054, Nr taryfy celnej (EU): 85359000, Waga brutto: 312.50 g, Jednostka opakowaniowa: 25.00 szt.

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M z prętem przyłączeniowym (dł. = 180 mm, Ø10 mm)
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdzewna (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: stal ocynkowana ogniowo
Prąd zwarciowy (AC 50 Hz / DC): 6,5 kA
Spełnia wymagania normy: PN-EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A L230 STTZN
Nr kat.: 478011
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdzewna (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu stal ocynkowana ogniowo
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 6,5 kA
Spełnia wymagania normy PN-EN 62561-1

Produkt 478011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478011.

Idź do sklepu internetowego

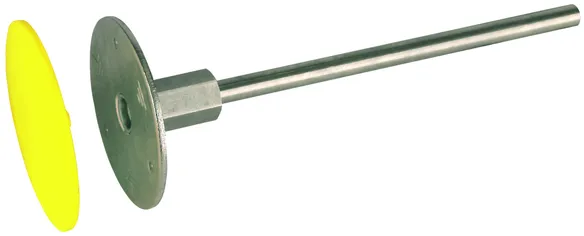

Nr kat. 478019 EFPM M10 12 V4A L230 V2A

GTIN / EAN 4013364072107, Nr taryfy celnej (EU): 85359000, Waga brutto: 310.10 g, Jednostka opakowaniowa: 25.00 szt.

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M z prętem przyłączeniowym (dł. = 180 mm, Ø10 mm)
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: stal nierdzewna
Prąd zwarciowy (AC 50 Hz / DC): 3,9 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A L230 V2A
Nr kat.: 478019
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu stal nierdzewna
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 3,9 kA
Spełnia wymagania normy DIN EN 62561-1

Produkt 478019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478019.

Idź do sklepu internetowego

Wykonanie M bez prętu przyłączeniowego

1 Produkt

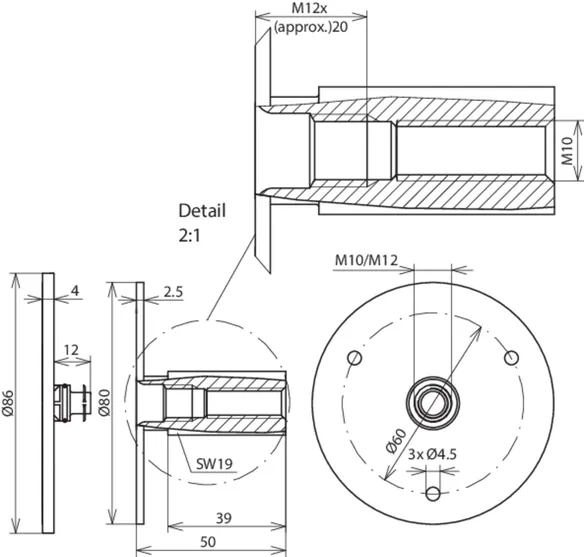

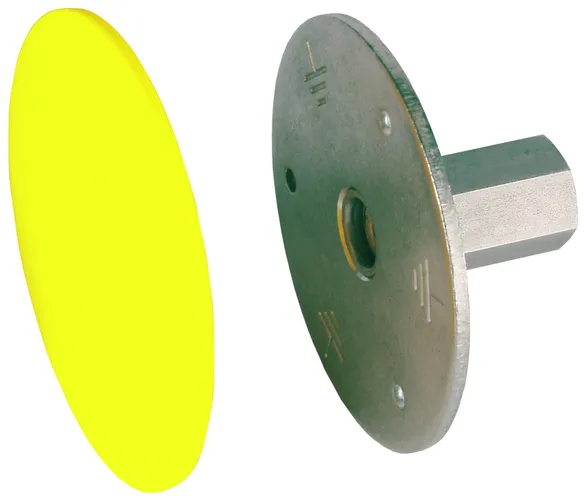

Nr kat. 478012 EFPM M10 12 V4A

GTIN / EAN 4013364069183, Nr taryfy celnej (EU): 85359000, Waga brutto: 192.00 g, Jednostka opakowaniowa: 20.00 szt.

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M bez pręta przyłączeniowego, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Wykonanie bez pręta przyłączeniowego
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Prąd zwarciowy (AC 50 Hz / DC): 9,3 kA (z końcówką kablową z miedzi)
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A
Nr kat.: 478012
lub podobny.



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 9,3 kA (z końcówką kablową z miedzi)
Spełnia wymagania normy DIN EN 62561-1

Produkt 478012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478012.

Idź do sklepu internetowego

Wykonanie M, mocowanie na wcisk

Pręt przyłączeniowy (dł. = 180 mm, Ø10 mm).

2 Produkty

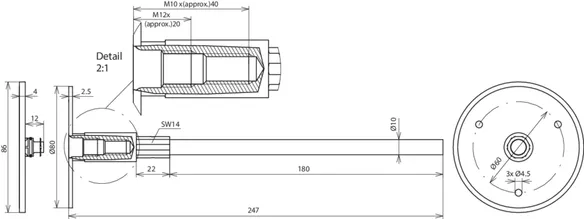

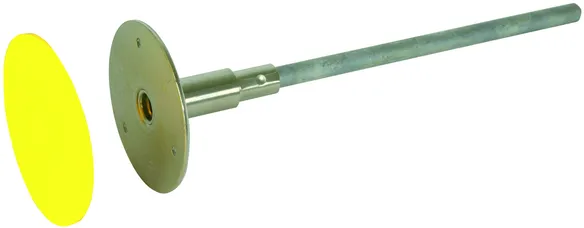

Nr kat. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN / EAN 4013364105157, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.90 g, Jednostka opakowaniowa: 25.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M, mocowanie na wcisk, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M z mocowanym na wcisk prętem przyłączeniowym (dł. = 180 mm, Ø10 mm)
Gwint przyłączeniowy: M10 / M12
Materiał płytki: NIRO (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: St/tZn
Prąd zwarciowy (AC 50 Hz / DC): 3,7 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A L245 VP STTZN
Nr kat.: 478041
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki NIRO (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu St/tZn
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 3,7 kA
Spełnia wymagania normy DIN EN 62561-1
Art. nr 478 049 z certyfikatem UL

Produkt 478041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478041.

Idź do sklepu internetowego

Nr kat. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN / EAN 4013364105164, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.10 g, Jednostka opakowaniowa: 25.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M, mocowanie na wcisk, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M z mocowanym na wcisk prętem przyłączeniowym (dł. = 180 mm, Ø10 mm)
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: stal nierdzewna
Prąd zwarciowy (AC 50 Hz / DC): 3,3 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A L245 VP V2A
Nr kat.: 478049
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu stal nierdzewna
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 3,3 kA
Spełnia wymagania normy DIN EN 62561-1
Art. nr 478 049 z certyfikatem UL

Produkt 478049 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478049.

Idź do sklepu internetowego

Wykonanie M, mocowanie na wcisk, z dodatkową przegrodą wodną

Zapobiega przedostawaniu się wody wzdłuż pręta do ściany (badanie powietrzem pod ciśnieniem 5 bar zgodnie z normą DIN EN 62561-5 i wodą pod ciśnieniem 1 bar). Do stosowania z betonem wodonieprzepuszczalnym.

1 Produkt

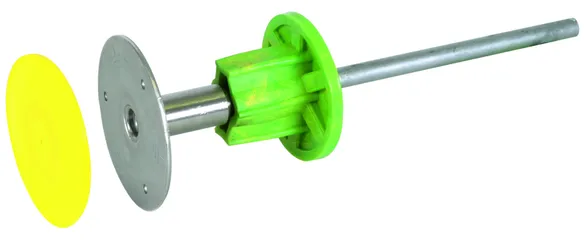

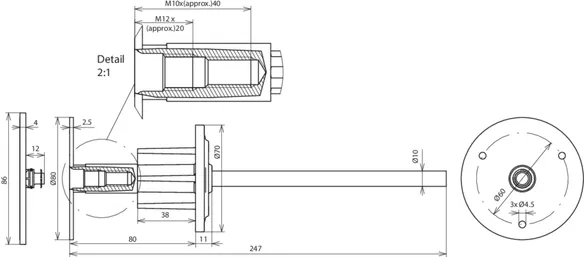

Nr kat. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN / EAN 4013364124448, Nr taryfy celnej (EU): 85359000, Waga brutto: 370.00 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M, mocowanie na wcisk, z przegrodą wodną, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M, z mocowanym na wcisk prętem przyłączeniowym i dodatkową
przegrodą wodą chroniącą przed wnikaniem wody
wzdłuż pręta do ściany
(badanie powietrzem pod ciśnieniem 5 bar zgodnie z normą
FprEN 62561-5 (stan 06 2008))
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: St/tZn
Prąd zwarciowy (AC 50 Hz / DC): 3,7 kA
Materiał przegrody wodnej: PVC
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A WS L245 VP STTZN
Nr kat.: 478051
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu St/tZn
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 3,7 kA
Materiał przegrody wodnej PVC
Spełnia wymagania normy DIN EN 62561-1

Produkt 478051 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478051.

Idź do sklepu internetowego

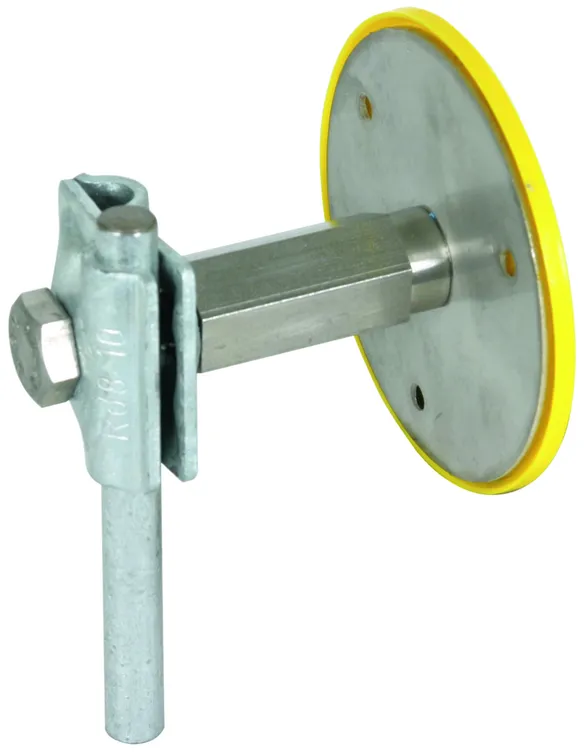

Wykonanie M z zaciskiem MV

Do drutów okrągłych 8-10 mm, konstrukcja o niewielkich rozmiarach, do montażu w szalunku.

1 Produkt

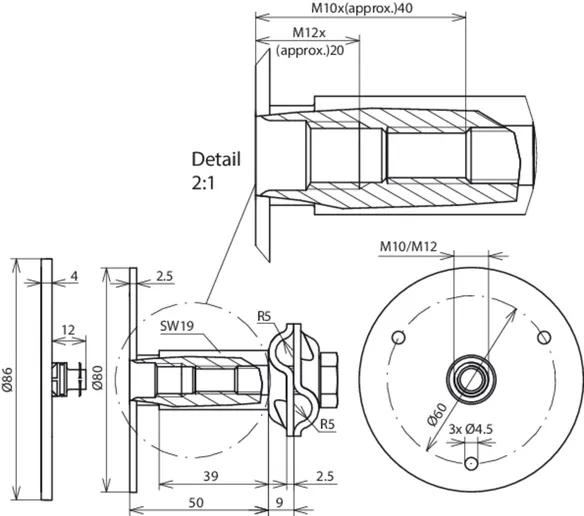

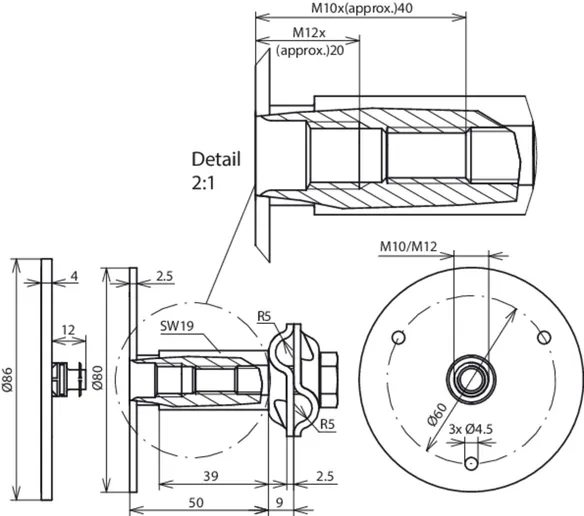

Nr kat. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN / EAN 4013364118140, Nr taryfy celnej (EU): 85359000, Waga brutto: 286.40 g, Jednostka opakowaniowa: 25.00 szt.

Rysunki

Informacje dodatkowe

Wypust uziemiający typu M z zaciskiem MV, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ M z zaciskiem MV do drutów okrągłych 8-10 mm,
konstrukcja o niewielkich rozmiarach, do montażu w szalunku
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał zacisku MV: Stal HDG
Zakres zacisku (drut / drut): 8-10 mm
Prąd zwarciowy (AC 50 Hz / DC): 9,3 kA
Wykonanie: z oringiem i zaciskiem MV
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPM M10 12 V4A MVK8.10 STTZN
Nr kat.: 478112
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał zacisku MV Stal HDG
Zakres zacisku (drut / drut) 8-10 mm
Płytka przyłączeniowa Ø 80 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 9,3 kA
Wykonanie z oringiem i zaciskiem MV
Spełnia wymagania normy DIN EN 62561-1

Produkt 478112 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478112.

Idź do sklepu internetowego

Wykonanie K

Z pierścieniem z tworzywa sztucznego i prętem przyłączeniowym (dł. = 180 mm, Ø10 mm).

1 Produkt

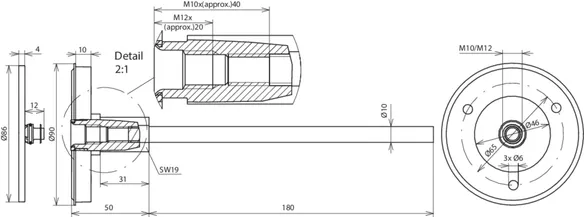

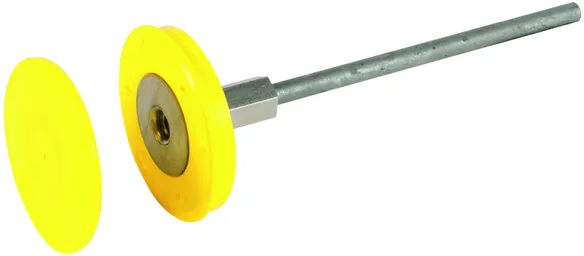

Nr kat. 478200 EFPK M10 12 V4A L230 STTZN

GTIN / EAN 4013364035652, Nr taryfy celnej (EU): 85359000, Waga brutto: 278.20 g, Jednostka opakowaniowa: 25.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wypust uziemiający typu K, stal nierdzewna (V4A) M10/M12
Wypusty uziemiające jako odporne na korozję połączenie
np. przewodu odprowadzającego ze zbrojeniem budynków
lub instalacją uziemiającą, w celu ustanowienia
połączenia wyrównawczego ochronnego i/lub
połączenia wyrównawczego funkcjonalnego
Typ K z pierścieniem z tworzywa sztucznego i prętem przyłączeniowym
(dł. = 180 mm, Ø10 mm)
Gwint przyłączeniowy: M10 / M12
Materiał płytki: stal nierdz. (V4A)
Nr materiału: 1.4571 / 1.4404 / 1.4401
Materiał prętu: St/tZn
Prąd zwarciowy (AC 50 Hz / DC): 6,5 kA
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: EFPK M10 12 V4A L230 STTZN
Nr kat.: 478200
lub podobny.

Certyfikaty



Dane techniczne

Gwint przyłączeniowy M10 / M12
Materiał płytki stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
Materiał prętu St/tZn
Płytka przyłączeniowa Ø 46 mm
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C) 6,5 kA
Spełnia wymagania normy DIN EN 62561-1

Produkt 478200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478200.

Idź do sklepu internetowego
Powrót na górę
