DEHNguard 5 kA

Wysoka niezawodność dzięki systemowi monitorowania SPD „Thermo Dynamik Control"
Łatwy montaż i doposażenie dzięki wąskiej obudowie (szerokość 18 / 36 mm)
Zoptymalizowana pod kątem zastosowania zdolność odprowadzania prądów udarowych 5 kA (I_n) / 15 kA (I_maks.) (8/20 µs) na biegun
Koordynacja energetyczna z innymi ogranicznikami z rodziny produktów Red/Line
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego znacznika w okienku kontrolnym
Odporność na wstrząsy i wibracje zgodnie z normą EN 60068-2

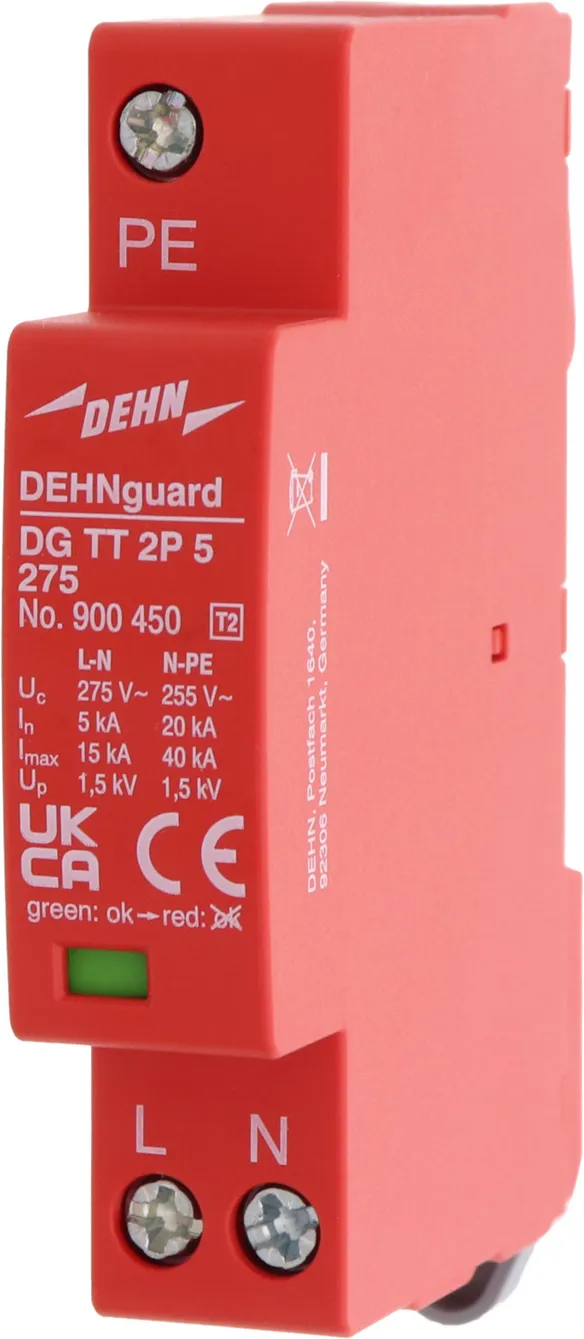

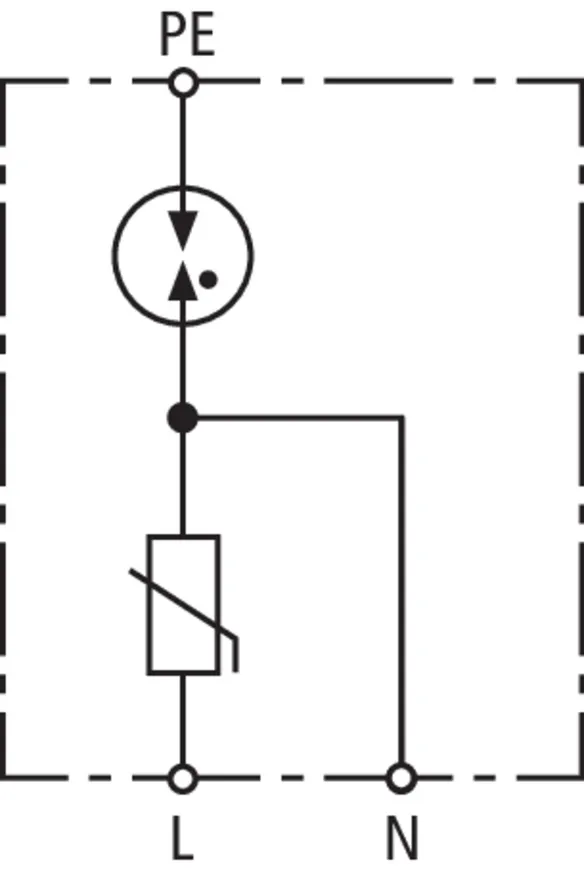

DEHNguard TT 2P 5 275

1 Produkt

Nr kat. 900450 DG TT 2P 5 275

GTIN / EAN 4013364157989, Nr taryfy celnej (EU): 85363030, Waga brutto: 91.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Certyfikaty: KEMA

Producent: DEHN
Typ: DG TT 2P 5 275
Nr kat.: 900450
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	jednofazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

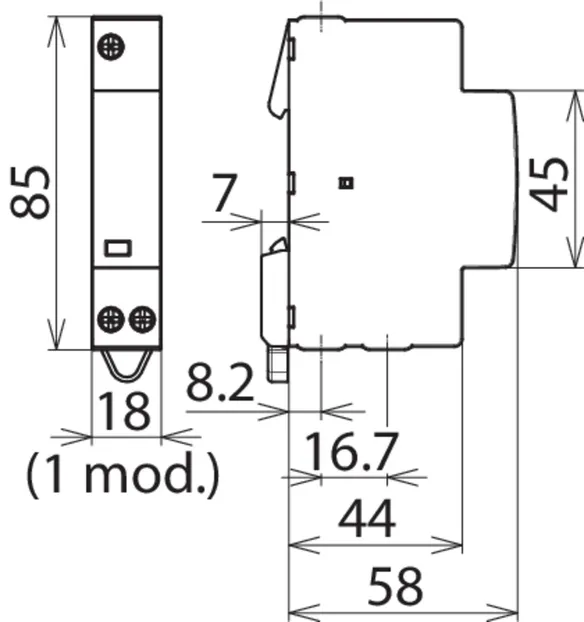

Wymiary montażowe	1 Moduł, DIN 43880
Certyfikaty	KEMA

Produkt 900450 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900450.

Idź do sklepu internetowego

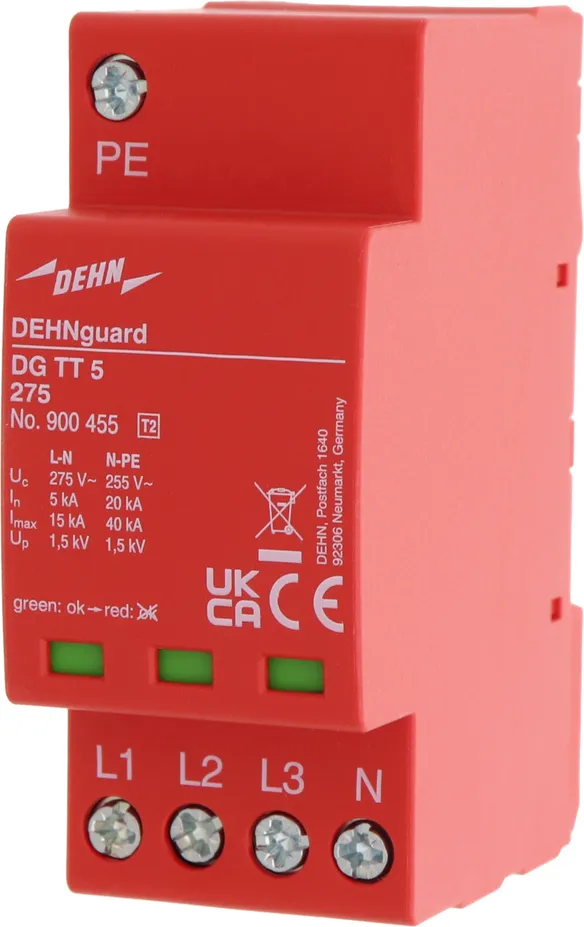

DEHNguard TT 5 275

1 Produkt

Nr kat. 900455 DG TT 5 275

GTIN / EAN 4013364157996, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Certyfikaty: KEMA

Producent: DEHN
Typ: DG TT 5 275
Nr kat.: 900455
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3

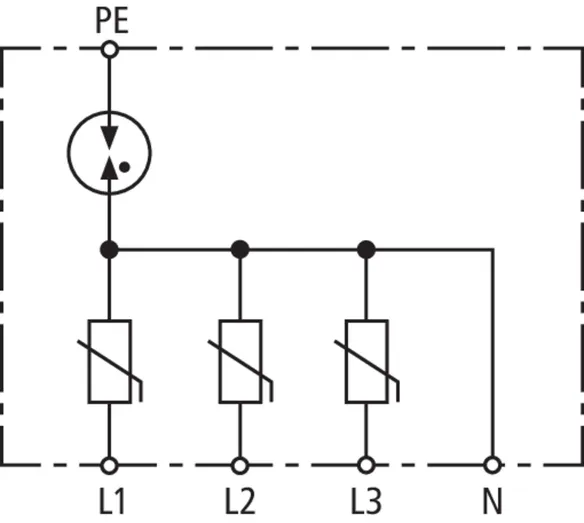

System zasilania	trójfazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

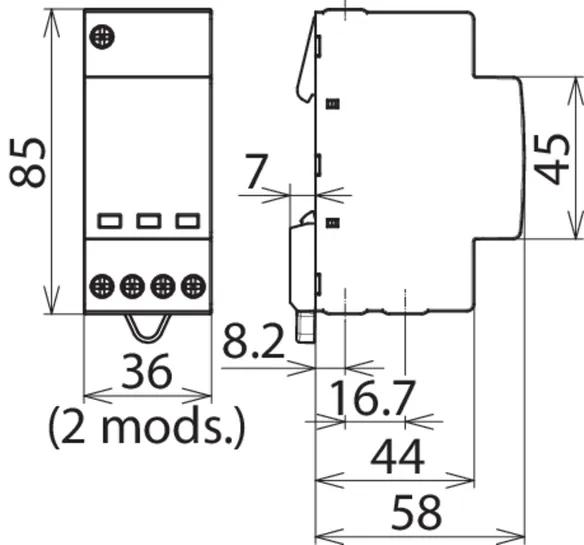

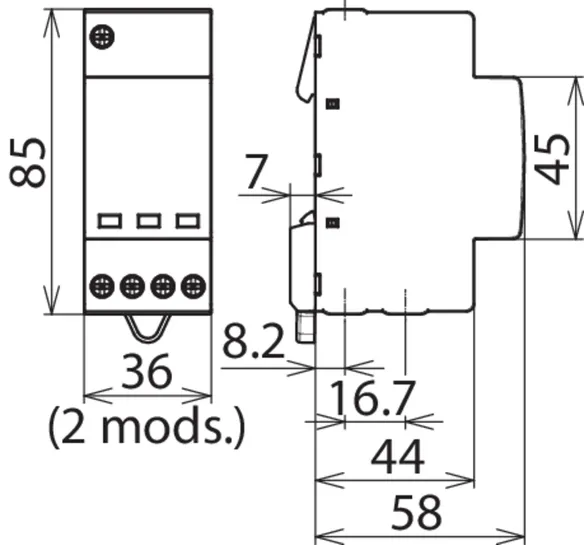

Wymiary montażowe	2 Moduł, DIN 43880
Certyfikaty	KEMA

Produkt 900455 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900455.

Idź do sklepu internetowego

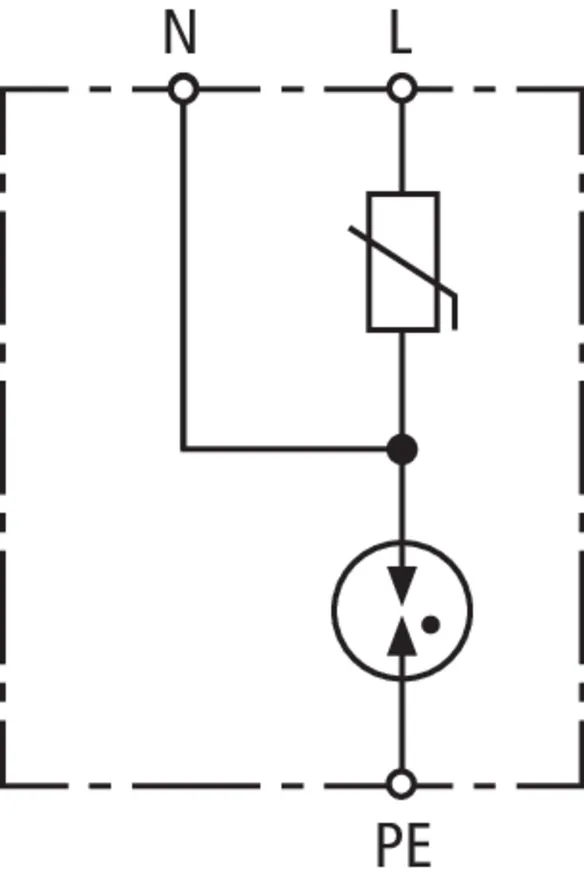

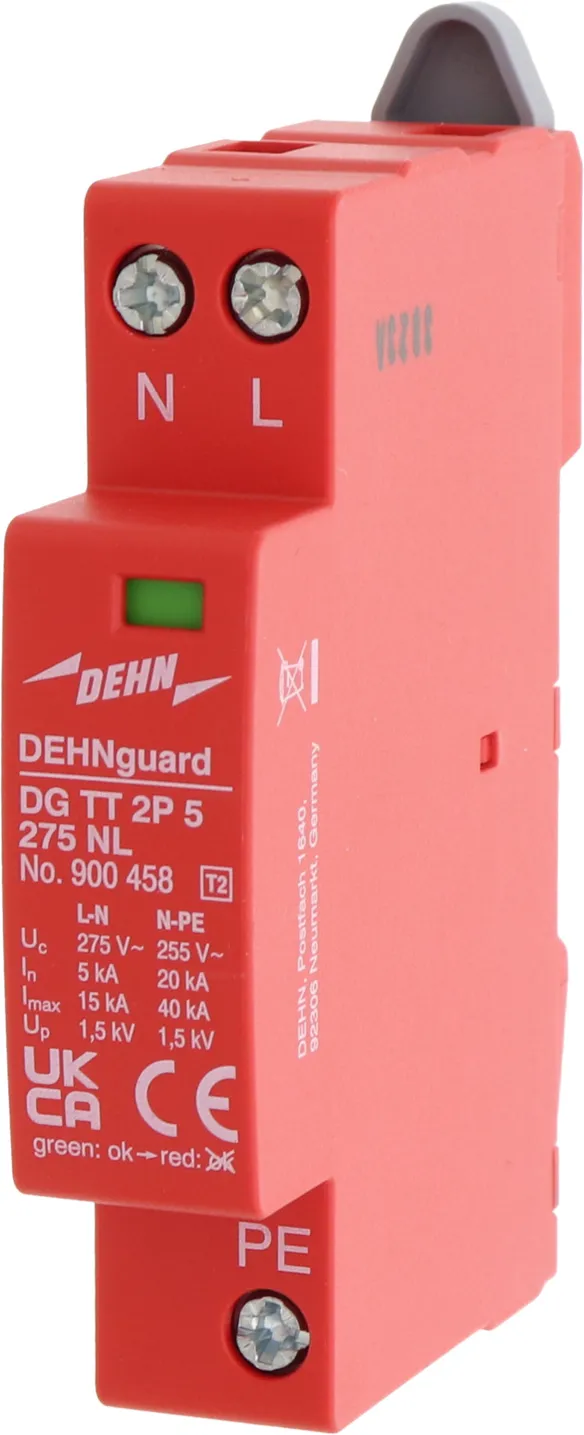

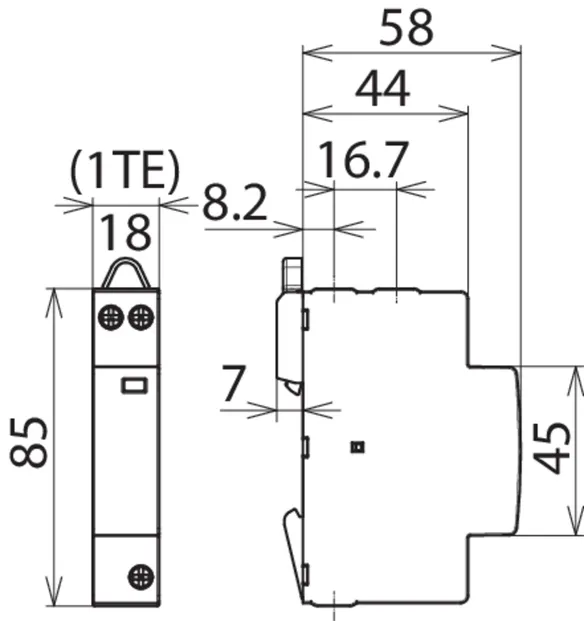

DEHNguard TT 2P 5 275 NL

Kompaktowy ogranicznik przepięć do sieci TT i TN (układ połączeń „1+1”).

1 Produkt

Nr kat. 900458 DG TT 2P 5 275 NL

GTIN / EAN 4013364320574, Nr taryfy celnej (EU): 85363030, Waga brutto: 90.68 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Producent: DEHN
Typ: DG TT 2P 5 275 NL
Nr kat.: 900458
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	jednofazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

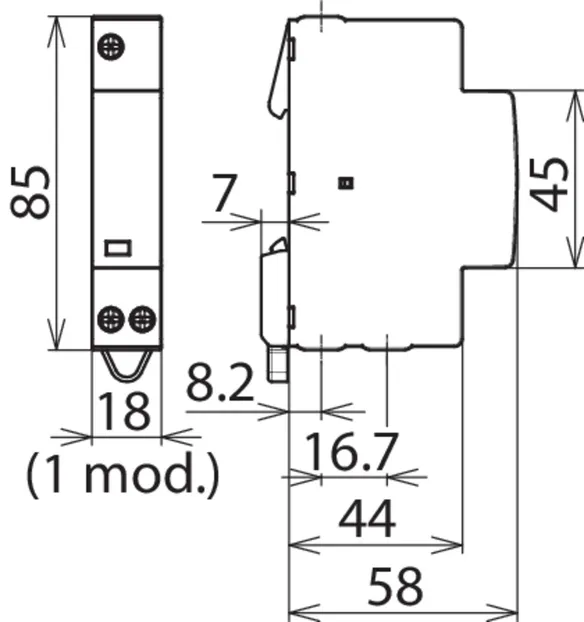

Wymiary montażowe	1 Moduł, DIN 43880

Produkt 900458 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900458.

Idź do sklepu internetowego

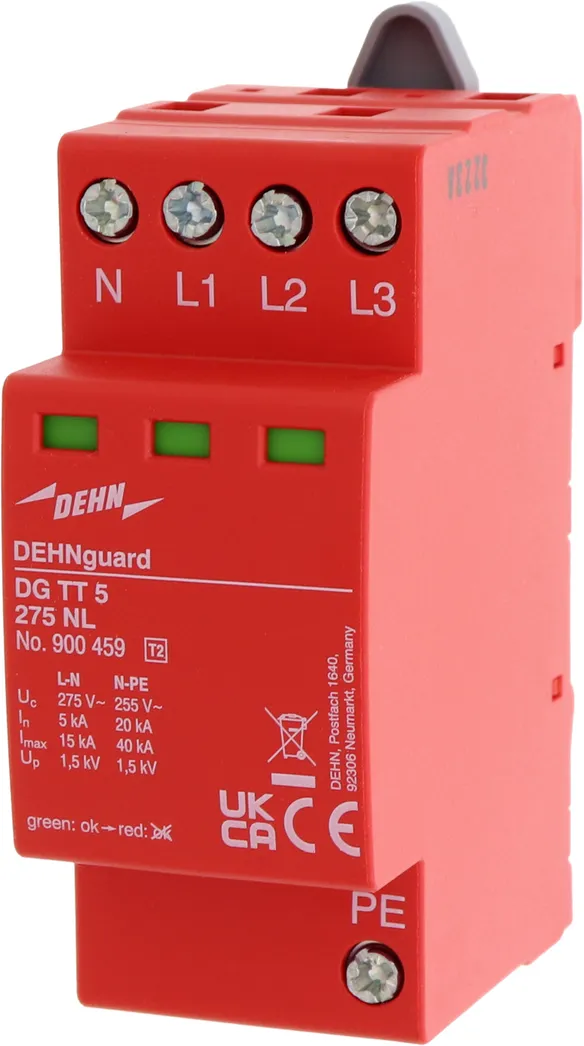

DEHNguard TT 5 275 NL

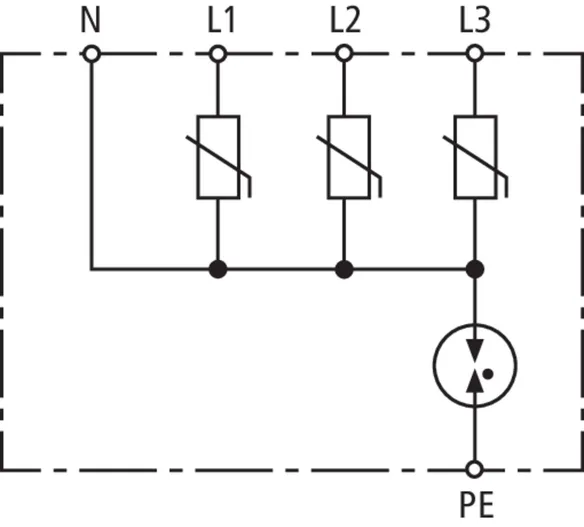

Kompaktowy ogranicznik przepięć do sieci TT i TN-S (układ połączeń „3+1”)

1 Produkt

Nr kat. 900459 DG TT 5 275 NL

GTIN / EAN 4013364320581, Nr taryfy celnej (EU): 85363030, Waga brutto: 163.06 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Producent: DEHN
Typ: DG TT 5 275 NL
Nr kat.: 900459
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	MCB C 63 A

Ogranicznik przepięć zgodnie z DIN EN 61643-11 (VDE 0675-6-11):2013-01	typ 2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
System zasilania	trójfazowe sieci TT i TN
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	5 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20) [L-N] (I_max )	15 kA
Maksymalny prąd wyładowczy (8/20) [N-PE] (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Prąd przewodu ochronnego (I_PE )	≤ 5 µA
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	MCB C 63 A
Wytrzymałość zwarciowa przy maksymalnym zabezpieczeniu nadprądowym AC (I_SCCR )	6 kA
Przepięcia dorywcze (TOV) [L-N] – Charakterystyka (U_T )	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] – Charakterystyka (U_T )	1200 V / 200 ms – wytrzymały
Zakres temperatur roboczych	-40 °C ... +80 °C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (drut / linka) (min.)	0,75 mm²
Przekrój przyłącza (drut / linka) (max.)	10 mm² / 6 mm²
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

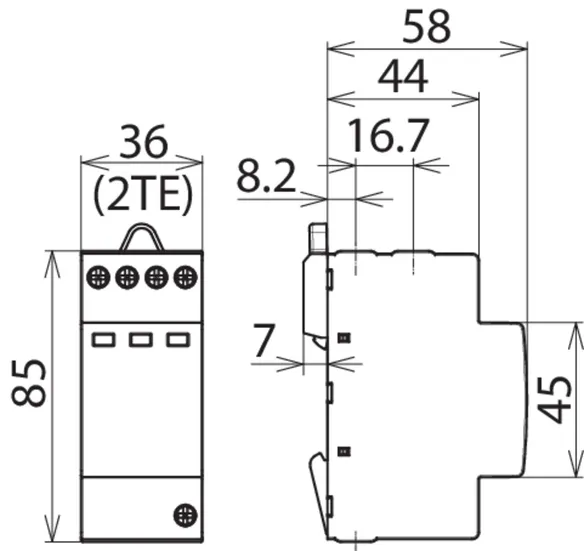

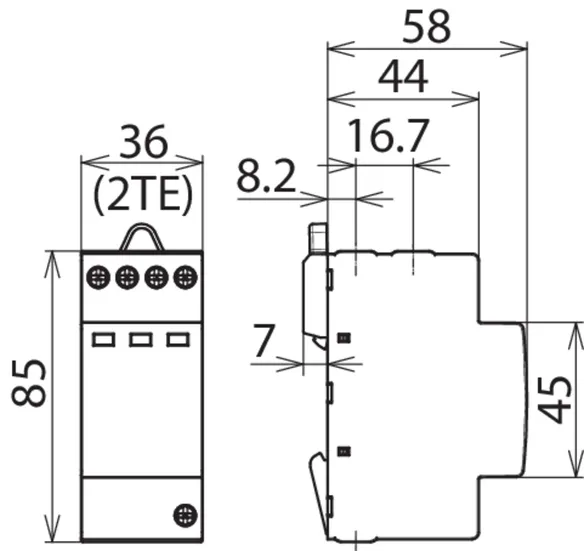

Wymiary montażowe	2 Moduł, DIN 43880

Produkt 900459 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900459.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Nr kat. 900450 DG TT 2P 5 275

Produkt 900450 został dodany do notatnika.

Do koszyka dodano produkt 900450.

DEHNguard TT 5 275

Nr kat. 900455 DG TT 5 275

Produkt 900455 został dodany do notatnika.

Do koszyka dodano produkt 900455.

DEHNguard TT 2P 5 275 NL

Nr kat. 900458 DG TT 2P 5 275 NL

Produkt 900458 został dodany do notatnika.

Do koszyka dodano produkt 900458.

DEHNguard TT 5 275 NL

Nr kat. 900459 DG TT 5 275 NL

Produkt 900459 został dodany do notatnika.

Do koszyka dodano produkt 900459.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

Nr kat. 900450 DG TT 2P 5 275

Nie masz uprawnień, by pobrać 900450.stp

Nie masz uprawnień, by pobrać 900450.igs

Nie masz uprawnień, by pobrać 900450.jt

Nie masz uprawnień, by pobrać 900450.dwg

Nie masz uprawnień, by pobrać 900450m_E.dxf

Produkt 900450 został dodany do notatnika.

Do koszyka dodano produkt 900450.

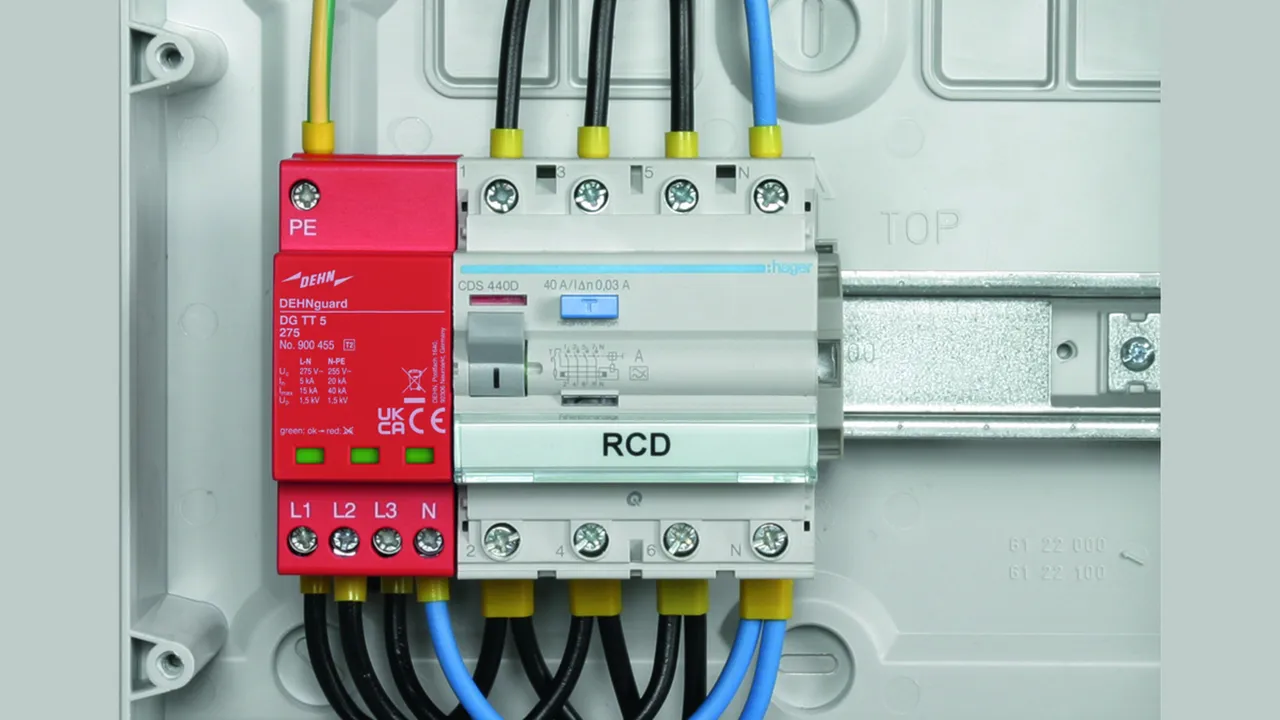

DEHNguard TT 5 275

Nr kat. 900455 DG TT 5 275

Nie masz uprawnień, by pobrać 900455.stp

Nie masz uprawnień, by pobrać 900455.igs

Nie masz uprawnień, by pobrać 900455.jt

Nie masz uprawnień, by pobrać 900455.dwg

Nie masz uprawnień, by pobrać 900455m_E.dxf

Produkt 900455 został dodany do notatnika.

Do koszyka dodano produkt 900455.

DEHNguard TT 2P 5 275 NL

Nr kat. 900458 DG TT 2P 5 275 NL

Produkt 900458 został dodany do notatnika.

Do koszyka dodano produkt 900458.

DEHNguard TT 5 275 NL

Nr kat. 900459 DG TT 5 275 NL

Produkt 900459 został dodany do notatnika.

Do koszyka dodano produkt 900459.
