BLITZDUCTORconnect – Kompakt

Uniwersalny kombinowany ogranicznik przepięć

do ochrony interfejsów magistrali danych oraz obwodów pomiarowo-kontrolnych
wysoka zdolność odprowadzania prądów udarowych (I_imp) do 3 kA (10/350 µs) i wyładowczych (I_n) do 10 kA (8/20 µs)
maksymalna zdolność odprowadzania prądów wyładowczych (8/20 µs) I_max do 20 kA
niski napięciowy poziom ochrony zapewnia ochronę urządzeń końcowych

Ogranicznik kompaktowy

szybki i łatwy montaż bez użycia narzędzi dzięki technice wtykowej
w przypadku awarii sygnał pozostaje dostępny poprzez otwarcie obwodu

Funkcjonalne wzornictwo - szerokość montażowa tylko 6 mm

system LifeCheck i optyczna sygnalizacja stanu ogranicznika wbudowane w moduł
zdalny nadzór stanu ogranicznika dzięki opcjonalnemu modułowi zdalnej sygnalizacji
odporność na wstrząsy i wibracje

Szczegóły

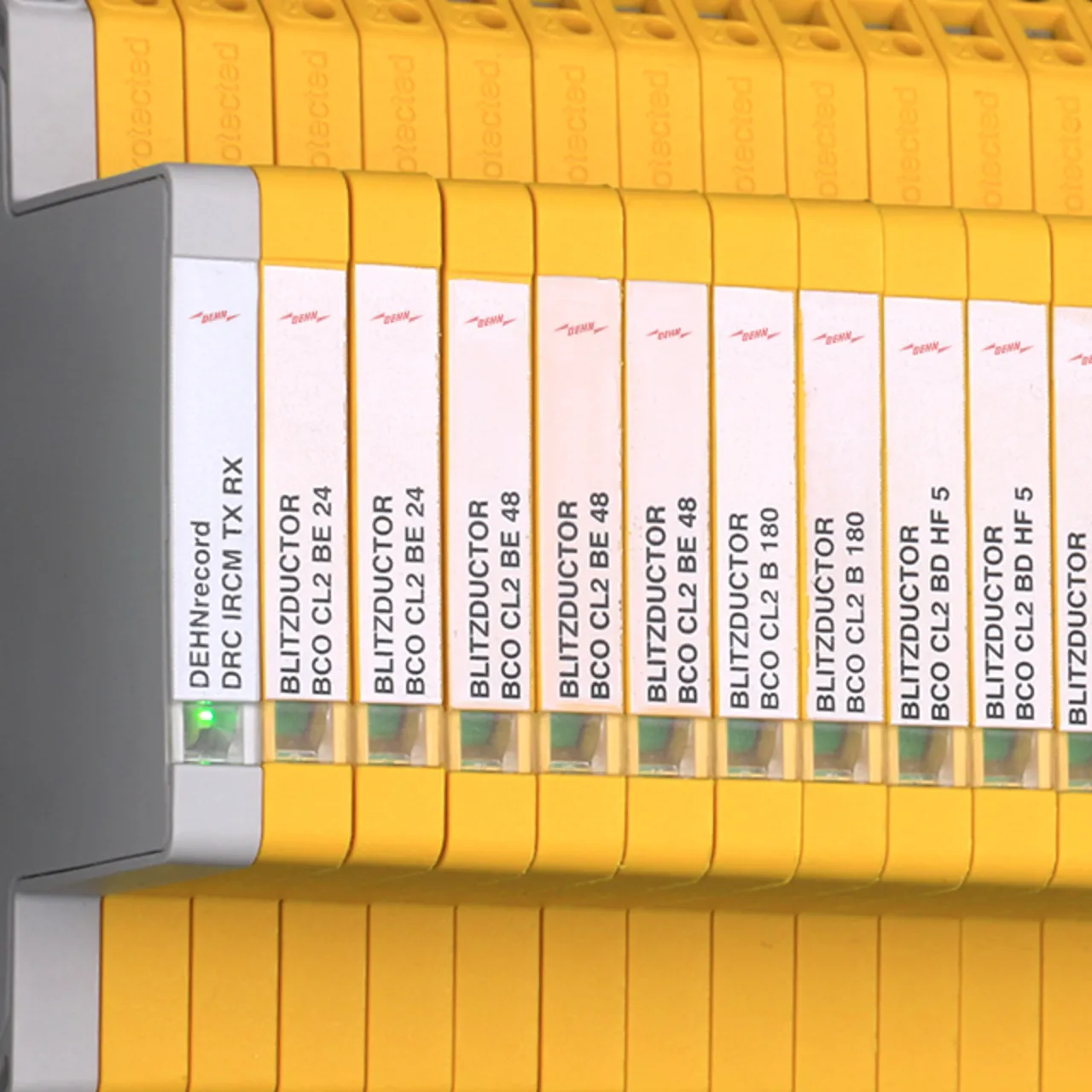

**Podłączone = Chronione**

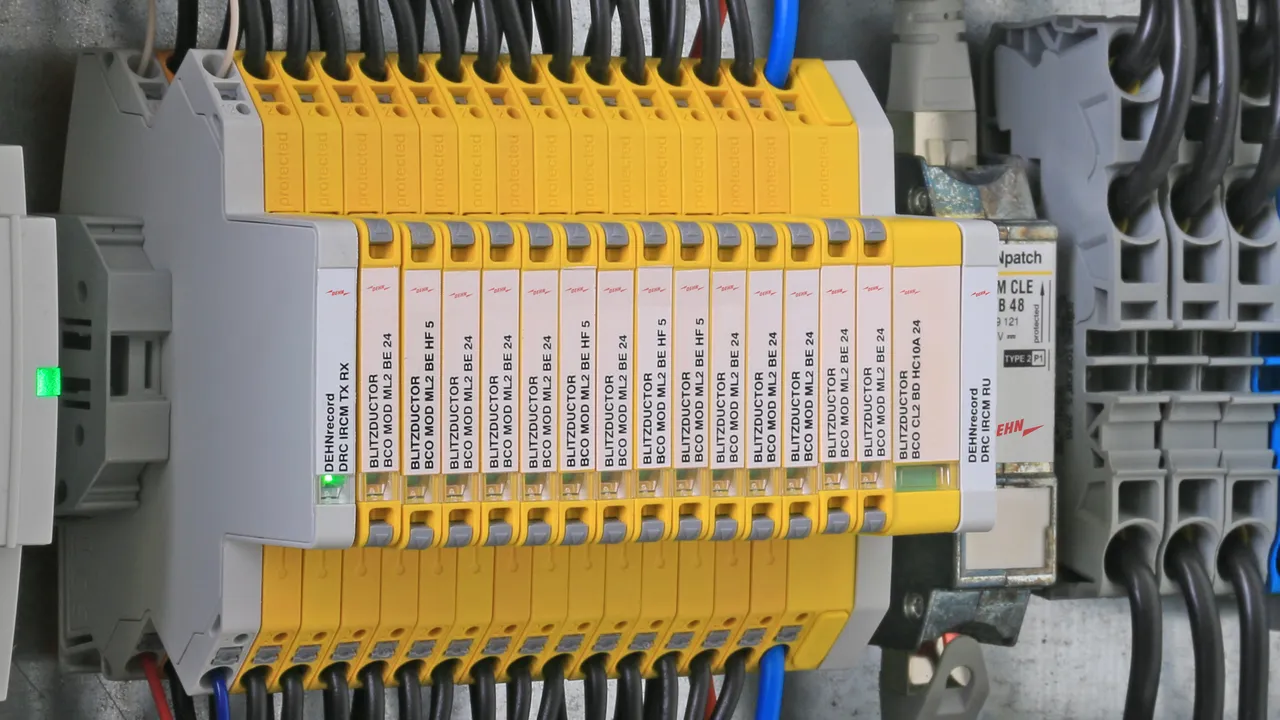

Prosta informacja o stanie grupy ograniczników za pomocą urządzenia zdalnej sygnalizacji

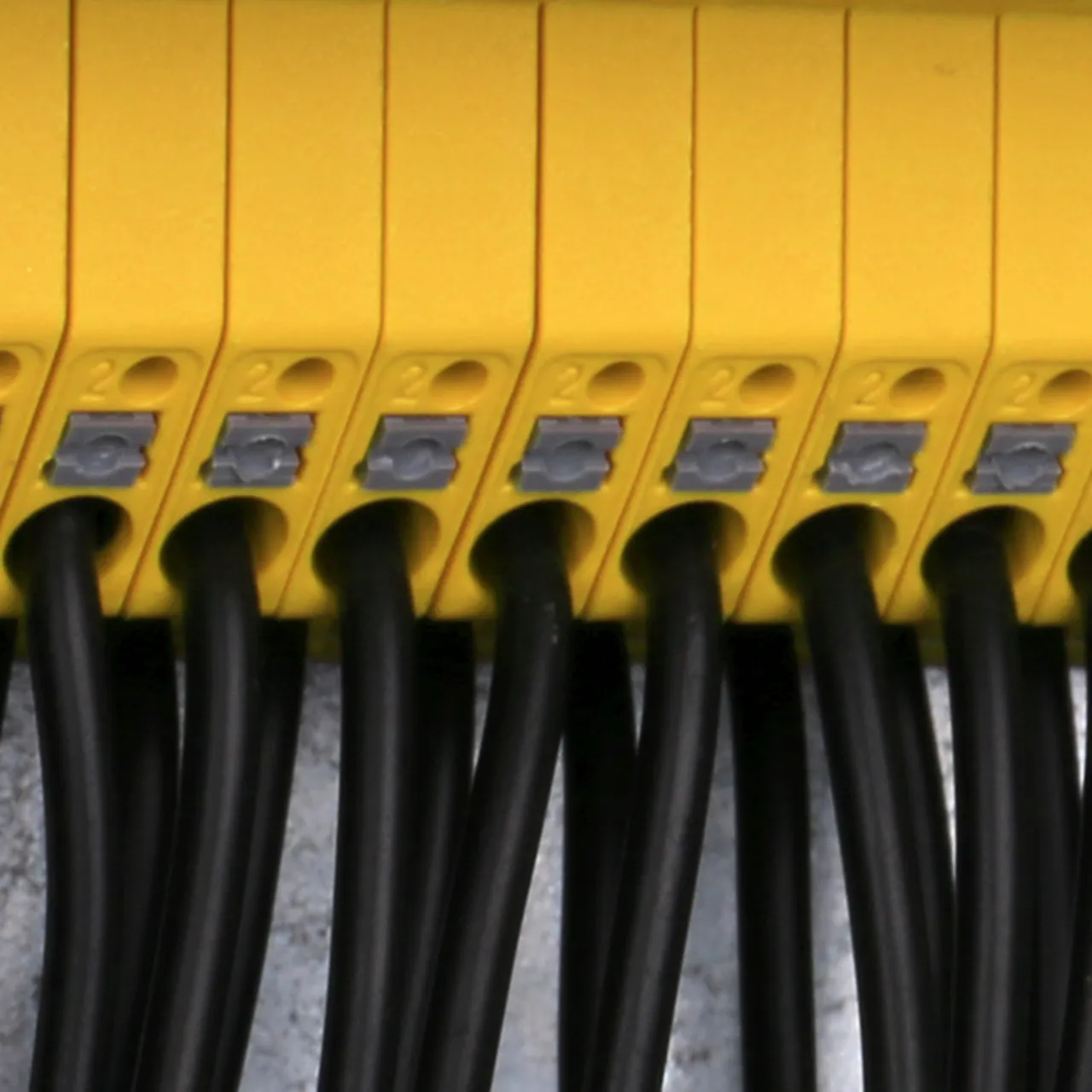

lorem ipsum — **Podłączone = Chronione**
Prosta informacja o stanie grupy ograniczników za pomocą urządzenia zdalnej sygnalizacji

**Łatwa konserwacja**
Prosta informacja o stanie z jednostką monitorowania grupy ograniczników

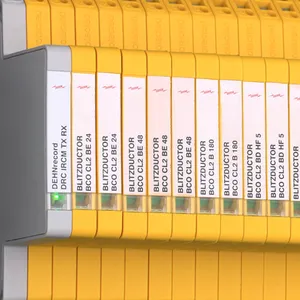

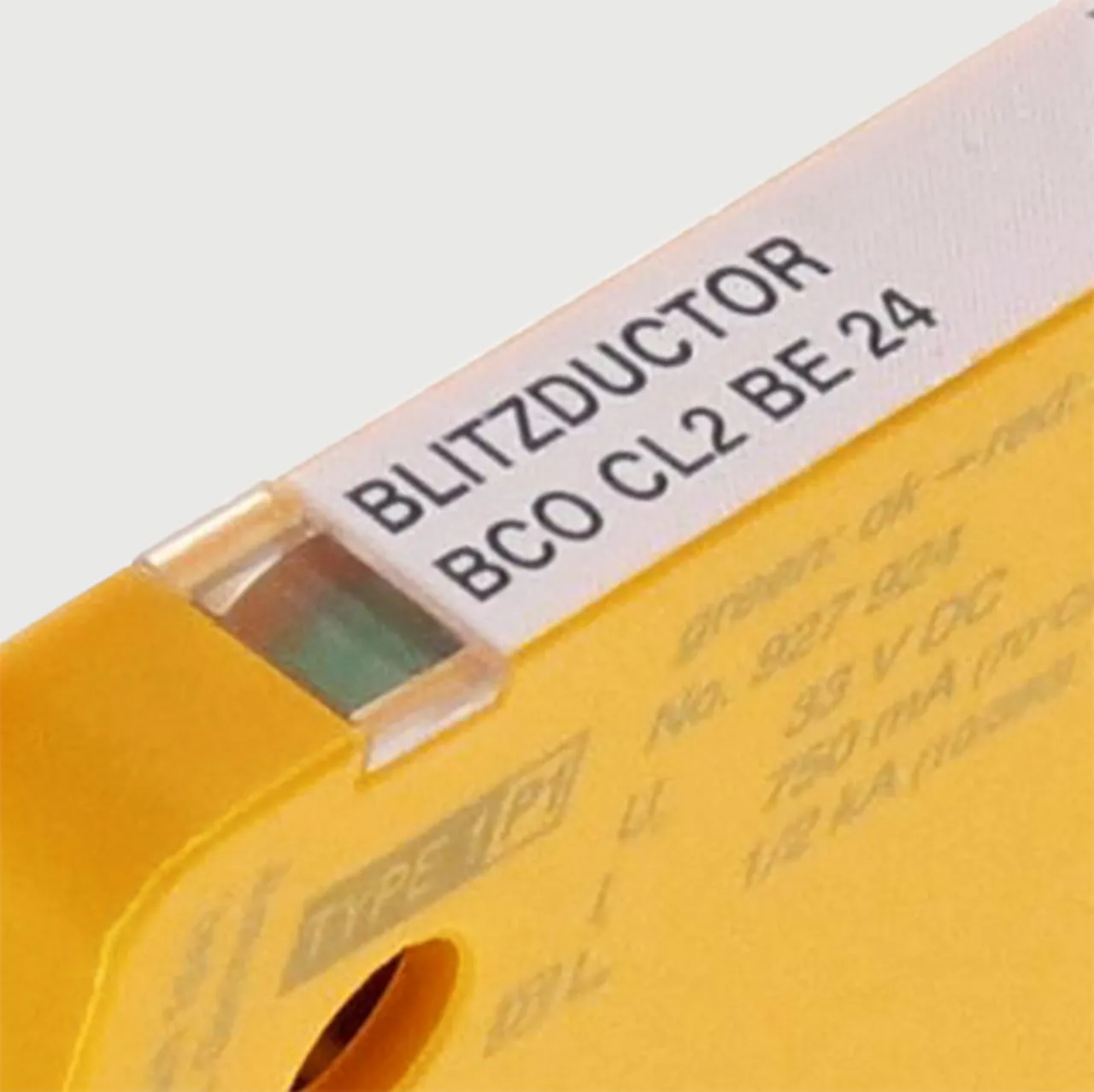

**Szybko sprawdzone - w mgnieniu oka**
Wbudowany wskaźnik służy łatwej i szybkiej konserwacji

**Maksymalna dostępność instalacji**

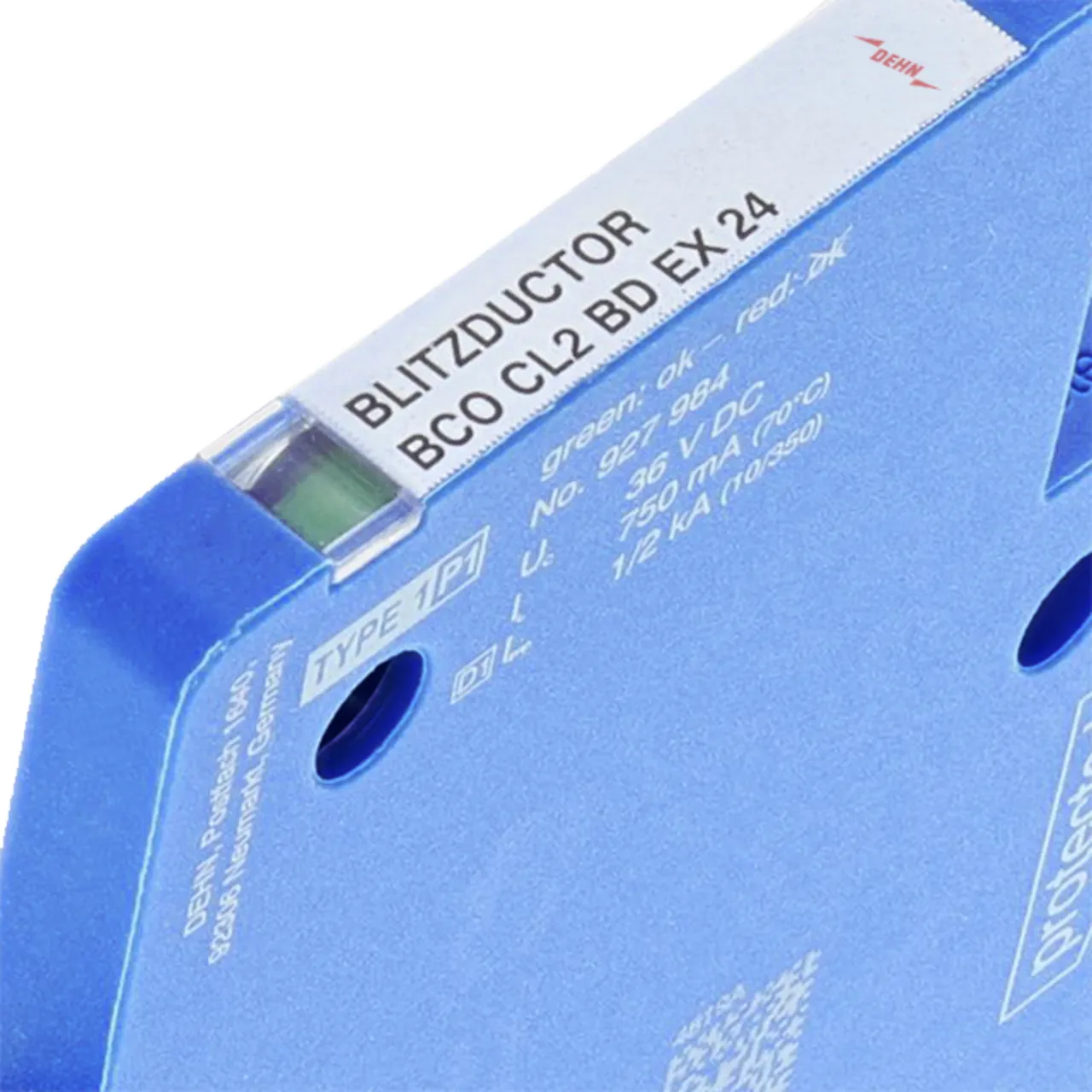

Urządzenia certyfikowane do stosowania w iskrobezpiecznych obwodach pomiarowych

BCO CL2 B 180

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii do piorunowego wyrównania potencjałów oraz pośredniego uziemienia kabli ekranowanych.

1 Produkt

Nr kat. 927910 BCO CL2 B 180

GTIN / EAN 4013364411739, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

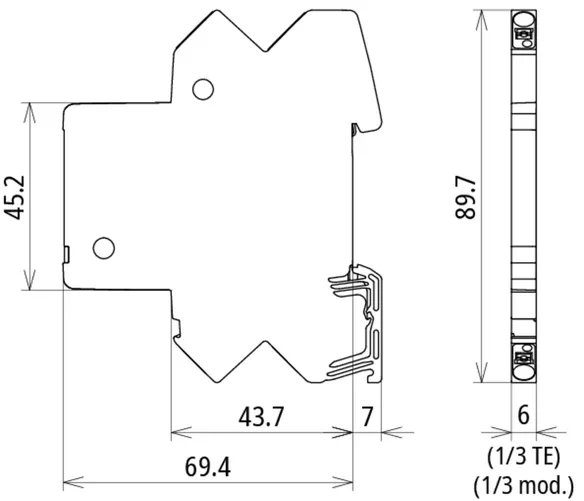

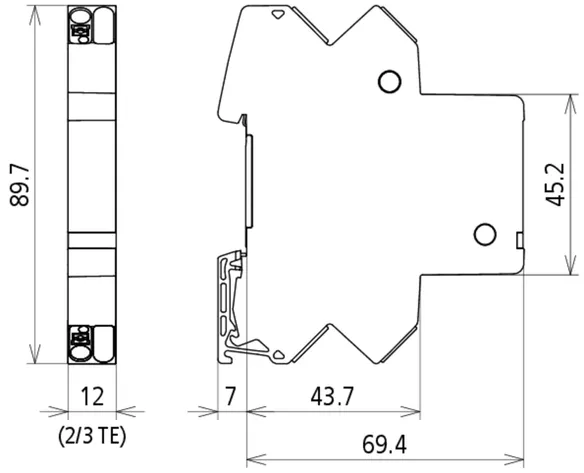

Rysunki

Informacje dodatkowe

Pliki CAD

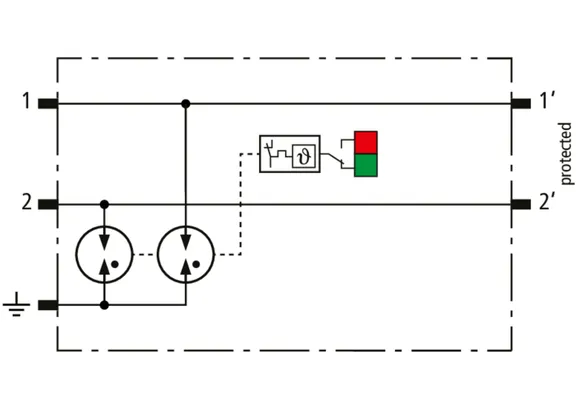

Ogranicznik przepięć BLITZDUCTORconnect CL2 B 180
kompaktowy ogranicznik kombinowany do ochrony
do 2 pojedynczych linii
piorunowego wyrównania potencjałów
oraz wykonania pośredniego uziemienia
przewodów ekranowanych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1
Kategoria udaru: C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 180,0 V DC / 127,0 V AC
Prąd znamionowy przy 80°C: 1,2 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 B 180
Nr kat.: 927910
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy (I_L )	1,2 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	A
Kategoria udaru	D1, C2, C3
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy (I_L )	1,2 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 800 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 950 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 700 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	150 MHz
Pojemność własna linia-linia (C)	≤ 10 pF
Pojemność własna linia-PG (C)	≤ 13 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 700 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927910 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927910.

Idź do sklepu internetowego

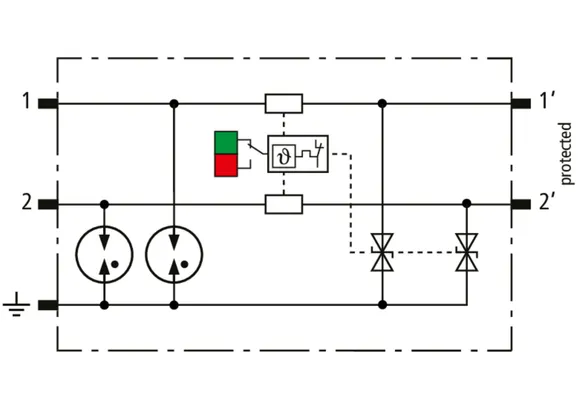

BCO CL2 BE

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych.

3 Produkty

Nr kat. 927922 BCO CL2 BE 12

GTIN / EAN 4013364411951, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

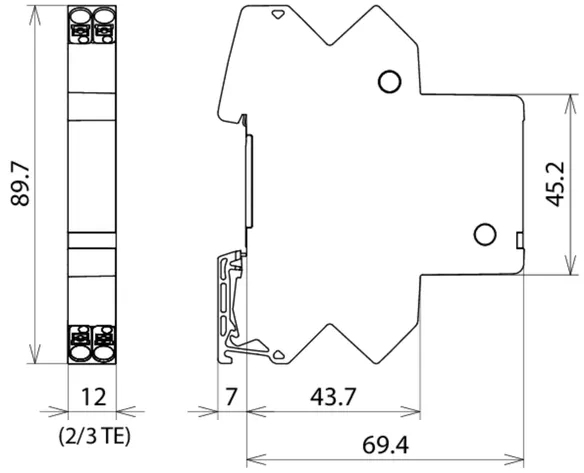

Rysunki

Informacje dodatkowe

Pliki CAD

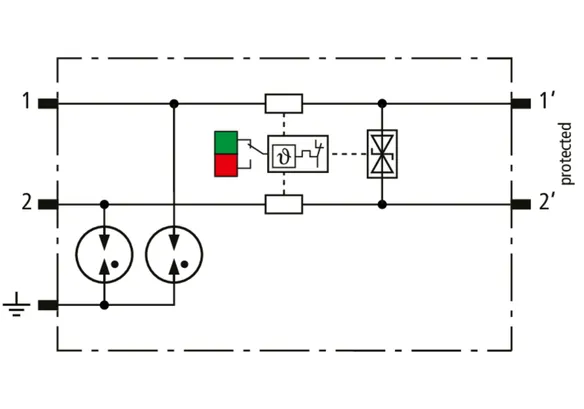

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 12
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii ze wspólnym
potencjałem odniesienia oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15,0 V DC / 10,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 12
Nr kat.: 927922
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 45 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 38 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 20 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	1,4 MHz
Pojemność własna linia-linia (C)	≤ 2,5 nF
Pojemność własna linia-PG (C)	≤ 4 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 20 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927922 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927922.

Idź do sklepu internetowego

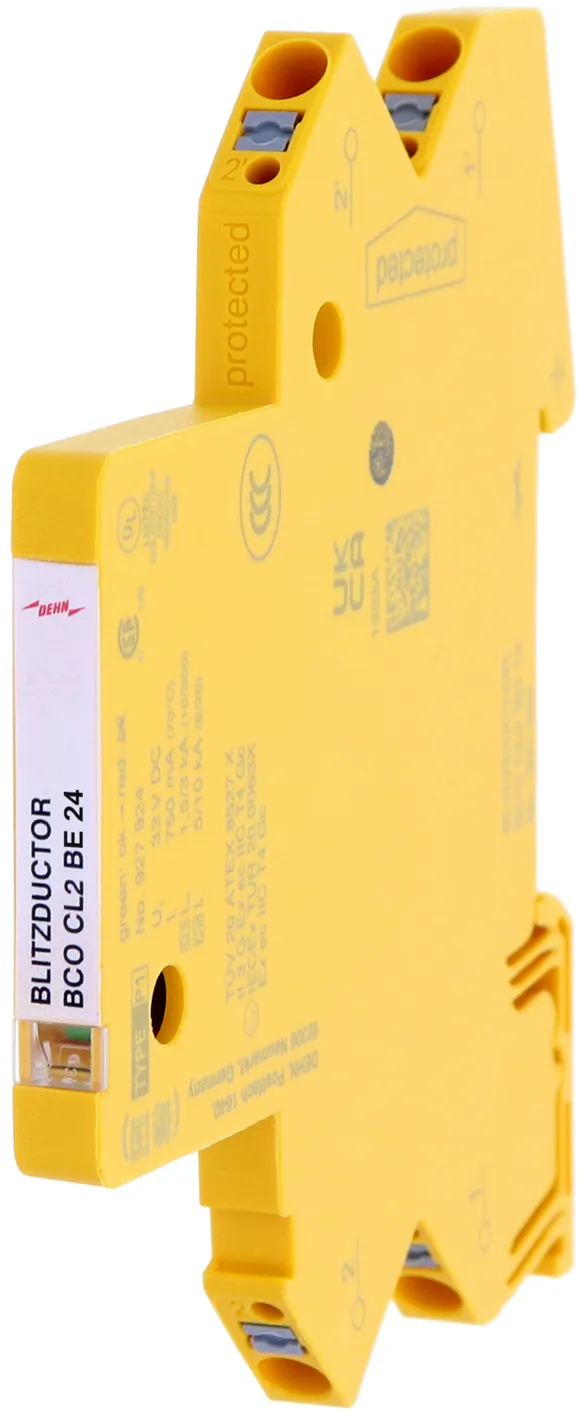

Nr kat. 927924 BCO CL2 BE 24

GTIN / EAN 4013364411968, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 24
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii ze wspólnym
potencjałem odniesienia oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 33,0 V DC / 23,3 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 24
Nr kat.: 927924
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,4 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23,3 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 75 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 75 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 85 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,4 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 45 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927924 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927924.

Idź do sklepu internetowego

Nr kat. 927925 BCO CL2 BE 48

GTIN / EAN 4013364411975, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE 48
kompaktowy ogranicznik kombinowany do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 54,0 V DC / 38,1 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE 48
Nr kat.: 927925
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	54 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	54 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 130 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 68 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 1,5 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 68 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927925 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927925.

Idź do sklepu internetowego

BCO CL2 BD

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary nieuziemionych interfejsów symetrycznych.

3 Produkty

Nr kat. 927942 BCO CL2 BD 12

GTIN / EAN 4013364411777, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

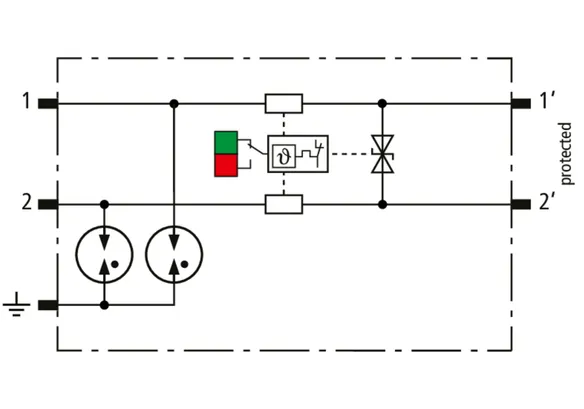

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 12
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15,0 V DC / 10,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD 12
Nr kat.: 927942
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	2,6 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 32 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 32 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 20 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	2,6 MHz
Pojemność własna linia-linia (C)	≤ 2,5 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927942 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927942.

Idź do sklepu internetowego

Nr kat. 927944 BCO CL2 BD 24

GTIN / EAN 4013364411784, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 24
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe
Szerokość 6 mm

Producent: DEHN
Typ: BCO CL2 BD 24
Nr kat.: 927944
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5,8 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 57 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 57 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 46 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	5,8 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927944 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927944.

Idź do sklepu internetowego

Nr kat. 927945 BCO CL2 BD 48

GTIN / EAN 4013364411807, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD 48
kompaktowy ogranicznik kombinowany do ochrony
1 pary nieuziemionych
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 56,0 V DC / 39,6 V AC
Prąd znamionowy przy 70°C: 0,75 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe
Szerokość 6 mm

Producent: DEHN
Typ: BCO CL2 BD 48
Nr kat.: 927945
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	56 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	7,2 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	56 V
Największe napięcie trwałej pracy AC (U_C )	38,1 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	7,2 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 16 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927945 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927945.

Idź do sklepu internetowego

BCO CL2 BE HF

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony dwóch pojedynczych linii szybkiej transmisji danych ze wspólnym potencjałem odniesienia oraz interfejsów niesymetrycznych.

1 Produkt

Nr kat. 927970 BCO CL2 BE HF 5

GTIN / EAN 4013364411982, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

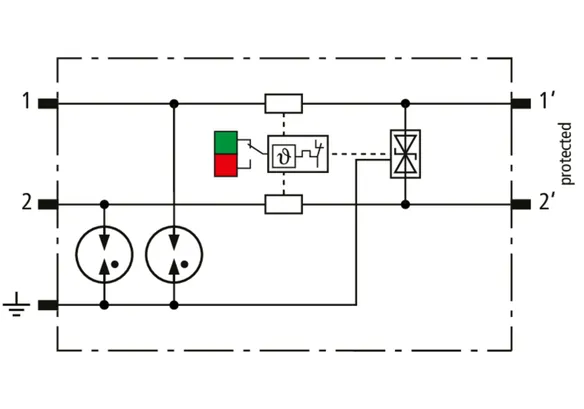

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BE HF 5
kompaktowy ogranicznik kombinowany do ochrony
2 pojedynczych linii transmisji o wysokiej częstotliwości
ze wspólnym potencjałem odniesienia
oraz niesymetrycznych interfejsów
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P1
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 8,5 V DC / 6,0 V AC
Prąd znamionowy przy 70°C: 0,75 A
Częstotliwość graniczna 100 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BE HF 5
Nr kat.: 927970
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	M
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Największe napięcie trwałej pracy AC (U_C )	6,0 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 70 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 15 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-PG (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 20 pF
Pojemność własna linia-PG (C)	≤ 23 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 15 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927970 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927970.

Idź do sklepu internetowego

BCO CL2 BD HF

Kompaktowy kombinowany ogranicznik przepięć z modułami wymiennymi o szerokości 6 mm, z zaciskiem przyłączeniowym w technice wtykowej („push-in”), ze wskaźnikiem stanu, do ochrony 1 pary nieuziemionych systemów magistralnych oraz interfejsów symetrycznych.

1 Produkt

Nr kat. 927971 BCO CL2 BD HF 5

GTIN / EAN 4013364411999, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD HF 5
kompaktowy ogranicznik kombinowany do ochrony
1 żyły podwójnej nieuziemionych
systemów magistralnych wysokiej częstotliwości oraz
interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 8,5 V DC / 6,0 V AC
Prąd znamionowy przy 70°C: 0,75 A
Częstotliwość graniczna 100 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD HF 5
Nr kat.: 927971
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	8,5 V
Największe napięcie trwałej pracy AC (U_C )	6,0 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 42 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 42 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 15 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 21 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001192
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 600 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927971 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927971.

Idź do sklepu internetowego

BCO CL2 E

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej („push-in”), ze wskaźnikiem stanu. Jednostopniowe urządzenie z wydajnymi diodami precyzyjnie ograniczające przepięcia do ochrony dwóch pojedynczych linii o wspólnym potencjale odniesienia i interfejsów niesymetrycznych.

3 Produkty

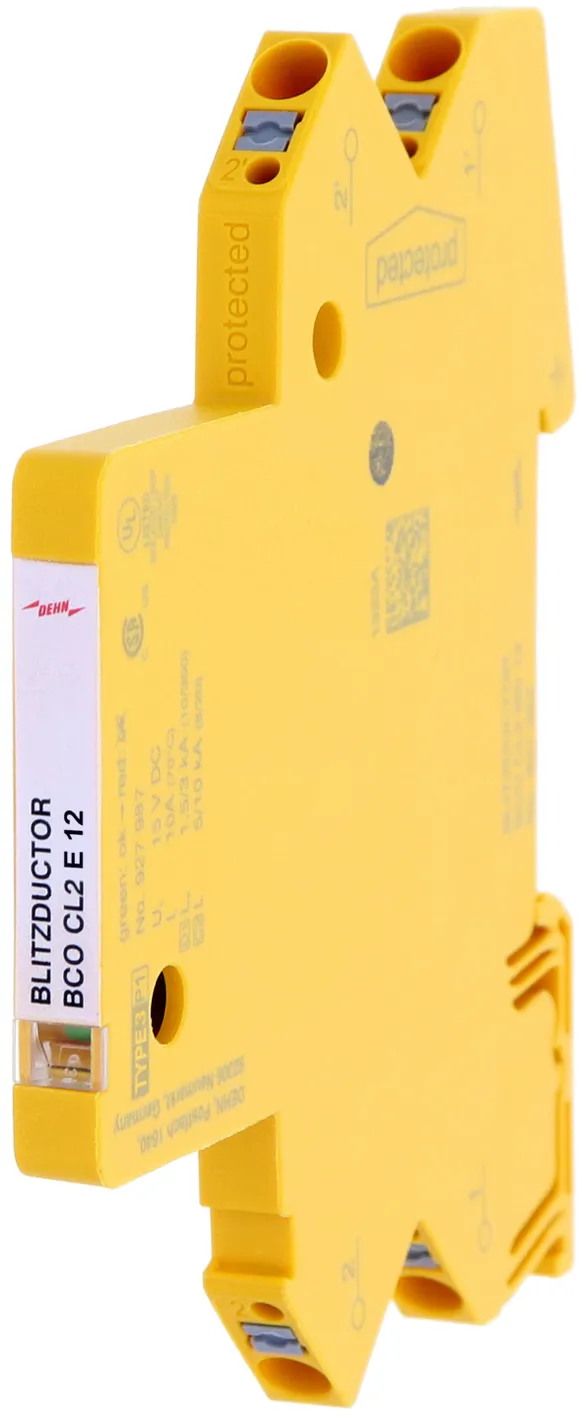

Nr kat. 927987 BCO CL2 E 12

GTIN / EAN 4013364485754, Nr taryfy celnej (EU): 85363010, Waga brutto: 55.94 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 12
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 15 V DC / 10,6 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 1,5 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 12
Nr kat.: 927987
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	15 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	12 V
Największe napięcie trwałej pracy DC (U_C )	15 V
Największe napięcie trwałej pracy AC (U_C )	10,6 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	1,5 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 44 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 22 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	0,6 MHz
Pojemność własna linia-linia (C)	≤ 3 nF
Pojemność własna linia-PG (C)	≤ 6 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Produkt 927987 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927987.

Idź do sklepu internetowego

Nr kat. 927988 BCO CL2 E 24

GTIN / EAN 4013364485747, Nr taryfy celnej (EU): 85363010, Waga brutto: 56.04 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

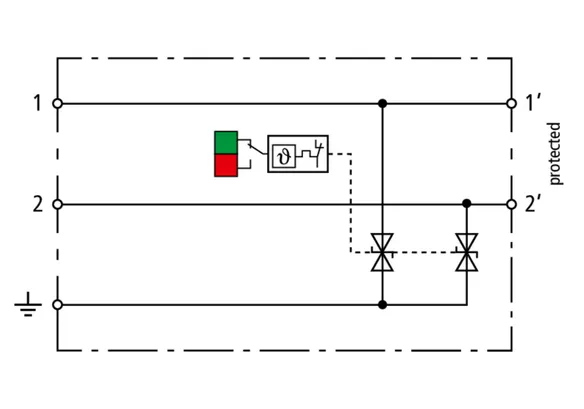

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 24
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 33 V DC / 23 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 0,6 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 1,2 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 24
Nr kat.: 927988
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	33 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,2 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	33 V
Największe napięcie trwałej pracy AC (U_C )	23 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,2 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	0,6 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 45 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	1,5 MHz
Pojemność własna linia-linia (C)	≤ 1,5 nF
Pojemność własna linia-PG (C)	≤ 3 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Produkt 927988 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927988.

Idź do sklepu internetowego

Nr kat. 927989 BCO CL2 E 48

GTIN / EAN 4013364485761, Nr taryfy celnej (EU): 85363010, Waga brutto: 36.58 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć BLITZDUCTORconnect CL2 E 48
kompaktowa, jednostopniowa ochrona przepięciowa
z wydajnymi diodami do ochrony
dwóch pojedynczych linii ze wspólnym potencjałem odniesienia
oraz interfejsów niesymetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD typ 3/P1
Kategoria udaru: C1, C3
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 58 V DC / 41 V AC
Prąd znamionowy przy 60°C: 10 A
C1 Znamionowy prąd wyładowczy na linię (8/20): 0,4 kA
C1 Całkowity znamionowy prąd wyładowczy (8/20): 0,8 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 E 48
Nr kat.: 927989
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	W
Największe napięcie trwałej pracy DC (U_C )	58 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	0,8 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	W
Kategoria udaru	C1, C3
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	58 V
Największe napięcie trwałej pracy AC (U_C )	41 V
Prąd znamionowy przy 60°C (I_L )	10 A
Prąd znamionowy przy 80°C (I_L )	6 A
C1 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	0,8 kA
C1 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	0,4 kA
Napięciowy poziom ochrony linia-linia przy I_n C1 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy I_n C1 (U_P )	≤ 90 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 145 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 75 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-PG przy 100 Ω (f_G )	2,5 MHz
Pojemność własna linia-linia (C)	≤ 1 nF
Pojemność własna linia-PG (C)	≤ 2 nF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Produkt 927989 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927989.

Idź do sklepu internetowego

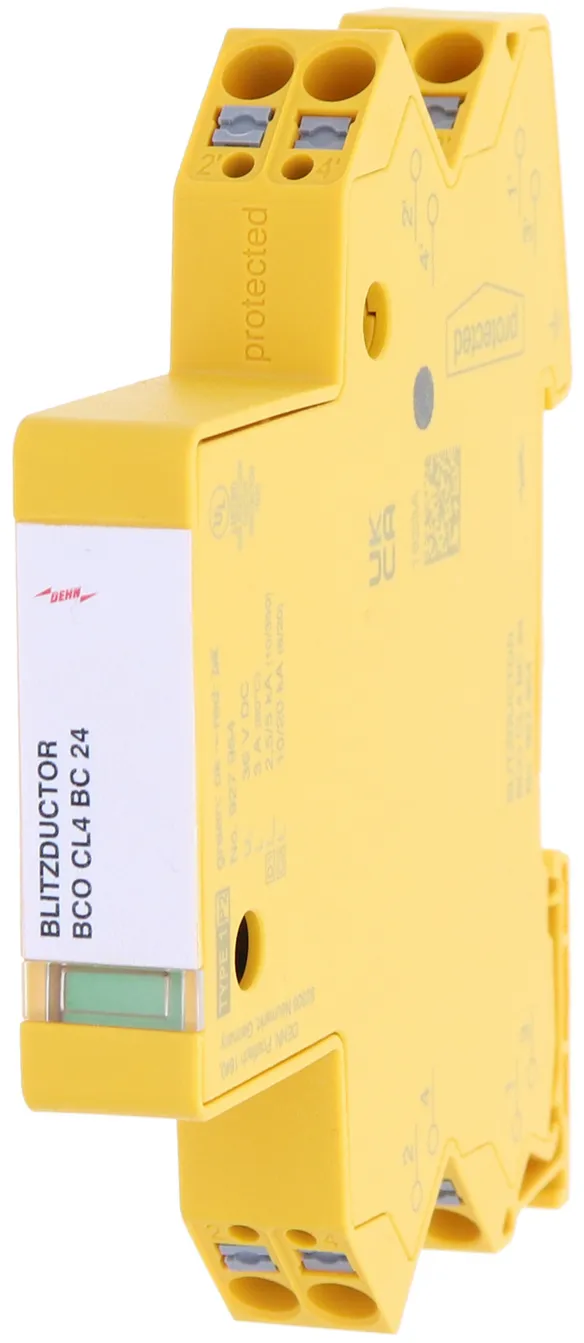

BCO CL4 BC

Kompaktowy kombinowany ogranicznik przepięć o szerokości 12 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony nieuziemionych 4-żyłowych obwodów pomiarowych systemów informatycznych oraz systemów pomiarowo-kontrolnych.

1 Produkt

Nr kat. 927954 BCO CL4 BC 24

GTIN / EAN 4013364485730, Nr taryfy celnej (EU): 85363010, Waga brutto: 80.10 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

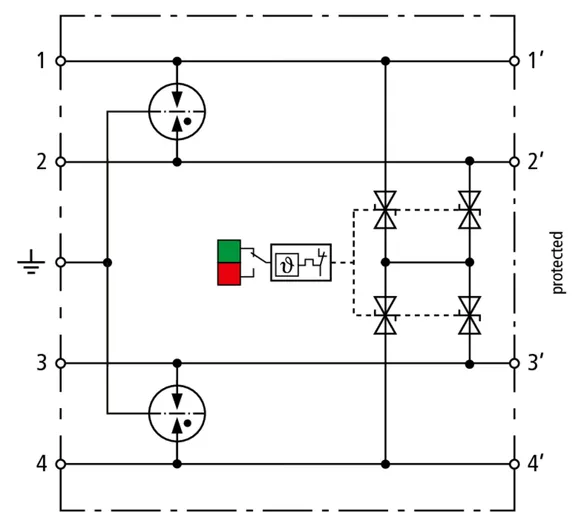

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BC 24
kompaktowy ogranicznik kombinowany do ochrony
nieuziemionych 4-żyłowych obwodów pomiarowych systemów informatycznych
oraz systemów i obwodów pomiarowo-kontrolnych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: D1, C1, C2, C3, B2
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 80°C: 3 A
Impedancja szeregowa na linię: 0 Ω
C2 Znamionowy prąd wyładowczy na linię (8/20): 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 20 kA
D1 Piorunowy prąd udarowy (10/350) na linię: 2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350): 5 kA
Podłączenie: wtykowe
Szerokość 12 mm

Producent: DEHN
Typ: BCO CL4 BC 24
Nr kat.: 927954
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 80°C (I_L )	3 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 80°C (I_L )	3 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy I_n 1 kA C1 (U_p )	≤ 85 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	1,5 MHz
Pojemność własna linia-linia (C)	≤ 3 nF
Pojemność własna linia-PG (C)	≤ 42 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6, UL 94 V-0
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Produkt 927954 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927954.

Idź do sklepu internetowego

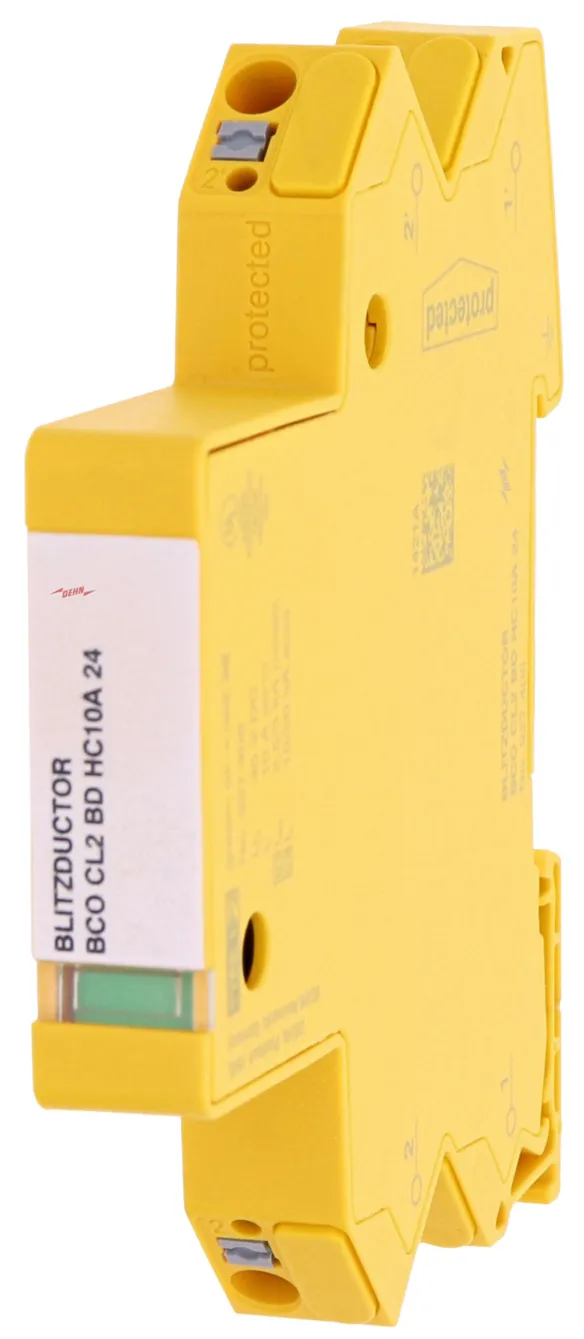

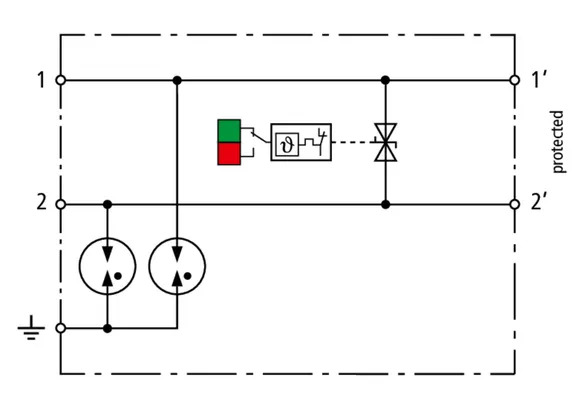

BCO CL2 BD HC10A 24

Kompaktowy kombinowany ogranicznik przepięć o szerokości 12 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary nieuziemionego zasilania stałoprądowego systemów informatycznych oraz obwodów pomiarowo-kontrolnych.

1 Produkt

Nr kat. 927408 BCO CL2 BD HC10A 24

GTIN / EAN 4013364463653, Nr taryfy celnej (EU): 85363010, Waga brutto: 68.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD HC10A 24
kompaktowy ogranicznik kombinowany do ochrony jednej
pary nieuziemionego zasilania stałoprądowego
systemów informatycznych oraz obwodów pomiarowo-kontrolnych
przetestowany zgodnie z EN/IEC 61643-21 i
skoordynowany energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 45,0 V DC / 31,8 V AC
Prąd znamionowy przy 80°C: 10 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 20 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 2,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 5 kA
Podłączenie: wtykowe
Szerokość 12 mm

Producent: DEHN
Typ: BCO CL2 BD HC10A 24
Nr kat.: 927408
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	45 V
Prąd znamionowy przy 80°C (I_L )	10 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Certyfikaty	UL 497B, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	45 V
Największe napięcie trwałej pracy AC (U_C )	31,8 V
Prąd znamionowy przy 80°C (I_L )	10 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n 1 kA C2 (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 800 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 800 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia przy 100 Ω (f_G )	2 MHz
Pojemność własna linia-linia (C)	≤ 1,37 nF
Pojemność własna linia-PG (C)	≤ 13,06 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6, UL 94 V-0
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, SIL
Klasyfikacja SIL	do SIL3 ^*)
^*) Szczegóły patrz: www.dehn.de

Produkt 927408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927408.

Idź do sklepu internetowego

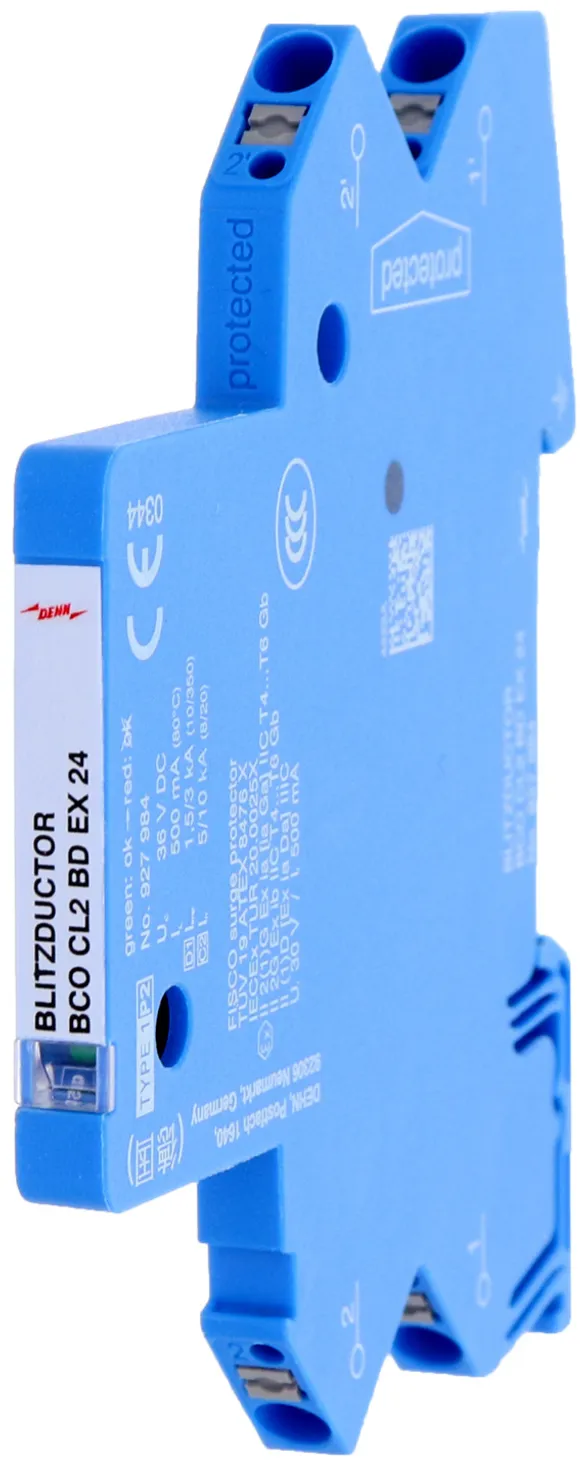

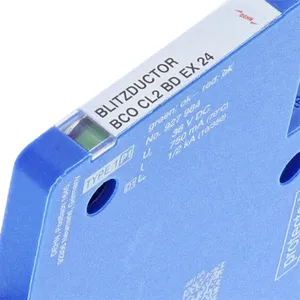

BCO CL2 BD EX 24

Kompaktowy ogranicznik przepięć o szerokości 6 mm, z podłączeniem przewodów w technice wtykowej ("push-in"), ze wskaźnikiem stanu, do ochrony jednej pary iskrobezpiecznych obwodów pomiarowych i systemów magistralnych, spełnia wymagania FISCO. Wytrzymałość izolacji > 500 V linia-ziemia.

1 Produkt

Nr kat. 927984 BCO CL2 BD EX 24

GTIN / EAN 4013364412002, Nr taryfy celnej (EU): 85363010, Waga brutto: 57.86 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

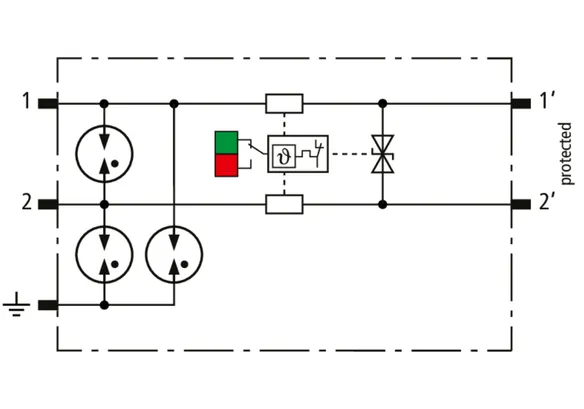

Kombinowany ogranicznik przepięć BLITZDUCTORconnect CL2 BD EX 24
kompaktowy ogranicznik kombinowany do ochrony
żyły podwójnej iskrobezpiecznych,
bezpotencjałowych interfejsów symetrycznych
przetestowany zgodnie z EN/IEC 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
Klasa SPD Typ 1 / P2
Kategoria udaru: C1, C2, C3, B2, D1
Wskaźnik stanu, szerokość 6 mm
Największe napięcie trwałej pracy: 36,0 V DC / 25,4 V AC
Prąd znamionowy przy 70°C: 0,75 A
Największe napięcie wejściowe zgodnie z EN 60079-11: 30 V
Największy prąd wejściowy zgodnie z EN 60079-11: 0,5 A
C2 Znamionowy prąd wyładowczy na linię (8/20): 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 1,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 3 kA
Podłączenie: wtykowe

Producent: DEHN
Typ: BCO CL2 BD EX 24
Nr kat.: 927984
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
Prąd znamionowy przy 80°C (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,5 MHz
Certyfikaty	ATEX, IECEx, CCC, SIL
^*) Szczegóły patrz: www.dehn.de

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy przy 70°C (I_L )	0,75 A
Prąd znamionowy przy 80°C (I_L )	0,5 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	3 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 48 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1000 V
Impedancja szeregowa na linię	1 Ω
Częstotliwość graniczna linia-linia (f_G )	3,5 MHz
Pojemność własna linia-linia (C)	≤ 2 nF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Połączenie (wejście / wyjście)	wtykowe / wtykowe
Przekrój przewodów, drut	0,2-2,5 mm²
Przekrój przewodów, linka	0,2-2,5 mm²
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	poliamid PA 6.6
Kolor	niebieski
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, SIL
Klasyfikacja SIL	do SIL3 ^*)
Certyfikaty ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certyfikaty ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certyfikaty IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certyfikaty IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001130 (Ex ia, Ex ib)
Rozszerzone dane techniczne:	---------------------------------
– Maksymalny prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Prąd wyładowczy (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 po obciążeniu I_max (U_P )	≤ 1000 V
^*) Szczegóły patrz: www.dehn.de

Produkt 927984 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 927984.

Idź do sklepu internetowego

BLITZDUCTORconnect – Kompakt

Szczegóły

BCO CL2 B 180

Nr kat. 927910 BCO CL2 B 180

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927910.wspak

Nie masz uprawnień, by pobrać 9279XX_XD.ema

Produkt 927910 został dodany do notatnika.

Do koszyka dodano produkt 927910.

BCO CL2 BE

Nr kat. 927922 BCO CL2 BE 12

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927922.wspak

Nie masz uprawnień, by pobrać 927924_eplan.zip

Produkt 927922 został dodany do notatnika.

Do koszyka dodano produkt 927922.

Nr kat. 927924 BCO CL2 BE 24

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927924.wspak

Nie masz uprawnień, by pobrać 927924_eplan.zip

Produkt 927924 został dodany do notatnika.

Do koszyka dodano produkt 927924.

Nr kat. 927925 BCO CL2 BE 48

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927925.wspak

Nie masz uprawnień, by pobrać 927924_eplan.zip

Produkt 927925 został dodany do notatnika.

Do koszyka dodano produkt 927925.

BCO CL2 BD

Nr kat. 927942 BCO CL2 BD 12

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927942.wspak

Nie masz uprawnień, by pobrać 927944_eplan.zip

Produkt 927942 został dodany do notatnika.

Do koszyka dodano produkt 927942.

Nr kat. 927944 BCO CL2 BD 24

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927944.wspak

Nie masz uprawnień, by pobrać 927944_eplan.zip

Produkt 927944 został dodany do notatnika.

Do koszyka dodano produkt 927944.

Nr kat. 927945 BCO CL2 BD 48

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.dwg

Nie masz uprawnień, by pobrać 9279XX_BCO CL2 XXX_m_D_E.dxf

Nie masz uprawnień, by pobrać DEHN.927945.wspak

Nie masz uprawnień, by pobrać 927944_eplan.zip

Produkt 927945 został dodany do notatnika.

Do koszyka dodano produkt 927945.

BCO CL2 BE HF

Nr kat. 927970 BCO CL2 BE HF 5

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.stp

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.igs

Nie masz uprawnień, by pobrać 9279XXX_BCO CL2 XXX_gelb.jt
