DEHNvenCI

kombinowany ogranicznik przepięć typu 1 na bazie iskierników z wbudowanym bezpiecznikiem
koordynacja energetyczna z innymi ogranicznikami z serii Red/Line
niski poziom napięciowy ochrony U_P ≤ 1,5 kV (z uwzględnieniem bezpiecznika)
najwyższa niezawodność instalacji dzięki technologii ograniczania prądów następczych RADAX Flow
gaszenie prądów następczych do 100 kA_rms
wysoka zdolność odprowadzania prądów udarowych do 25 kA (10/350 µs)
zapewnia ochronę urządzeń końcowych
optyczna sygnalizacja stanu w oknie kontrolnym (wskaźnik zielony / czerwony)

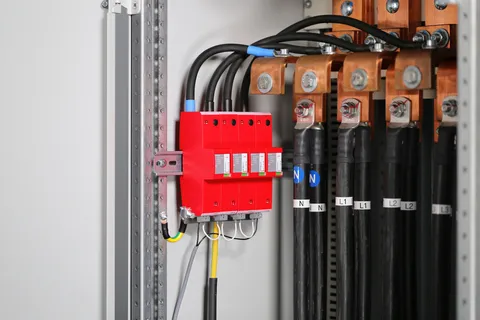

DEHNvenCI 255 (FM)

Jednobiegunowy kombinowany ogranicznik przepięć z wbudowanym bezpiecznikiem do sieci o napięciu znamionowym 230/400 V; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

Nr kat. 961200 DVCI 1 255

GTIN / EAN 4013364145108, Nr taryfy celnej (EU): 85363090, Waga brutto: 477.30 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć DEHNvenCI 255
1-biegunowy ogranicznik kombinowany z wbudowanym
bezpiecznikiem, szerokość 2 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Umożliwia ochronę urządzenia końcowego
Wskaźnik uszkodzenia ograniczników przepięć i wbudowany bezpiecznik
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DVCI 1 255
Nr kat.: 961200
lub podobny.

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	dodatkowe dobezpieczenie
Certyfikaty	KEMA
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym	typ 1 + typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	dodatkowe dobezpieczenie
Znamionowa zdolność wyłączania wbudowanego bezpiecznika	100 kA
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms (220 kApeak)
– Poziom ochrony [L-PE] (U_P) w układzie połączeń 3+1 z DGPM 1 255 (FM) (art. nr 961 180 (961 185)) i MVS 1 4 8 TT (art. nr 900 849)	≤ 2,5 kV

Produkt 961200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961200.

Idź do sklepu internetowego

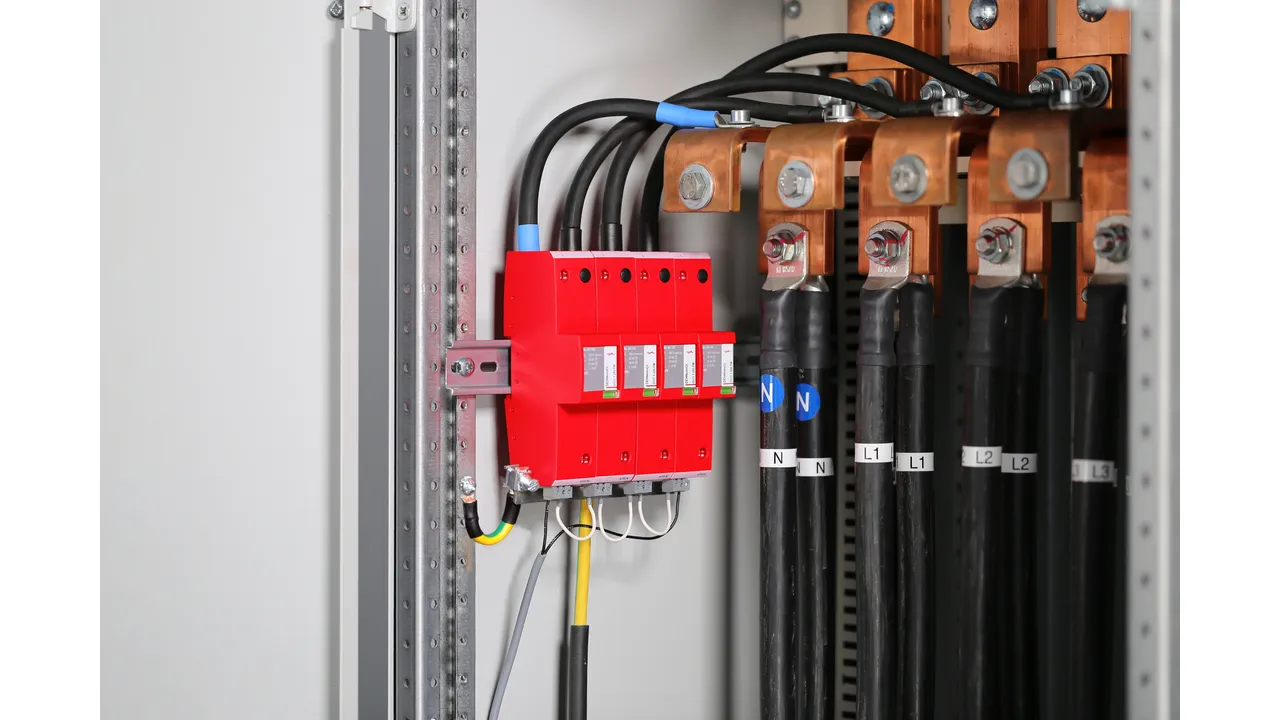

Nr kat. 961205 DVCI 1 255 FM

GTIN / EAN 4013364145115, Nr taryfy celnej (EU): 85363090, Waga brutto: 480.80 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć DEHNvenCI 255 FM
1-biegunowy ogranicznik kombinowany z wbudowanym
Bezpiecznik dodatkowy, szerokość 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Umożliwia ochronę urządzenia końcowego
Wskaźnik uszkodzenia i zdalna sygnalizacja stanu ogranicznika przepięć oraz wbudowany bezpiecznik
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według
DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DVCI 1 255 FM
Nr kat.: 961205
lub podobny.

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Funkcja falochronu

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	dodatkowe dobezpieczenie
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym	typ 1 + typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 20 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	dodatkowe dobezpieczenie
Znamionowa zdolność wyłączania wbudowanego bezpiecznika	100 kA
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L, N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Montaż	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms (220 kApeak)
– Poziom ochrony [L-PE] (U_P) w układzie połączeń 3+1 z DGPM 1 255 (FM) (art. nr 961 180 (961 185)) i MVS 1 4 8 TT (art. nr 900 849)	≤ 2,5 kV
