DEHNvap EMOB

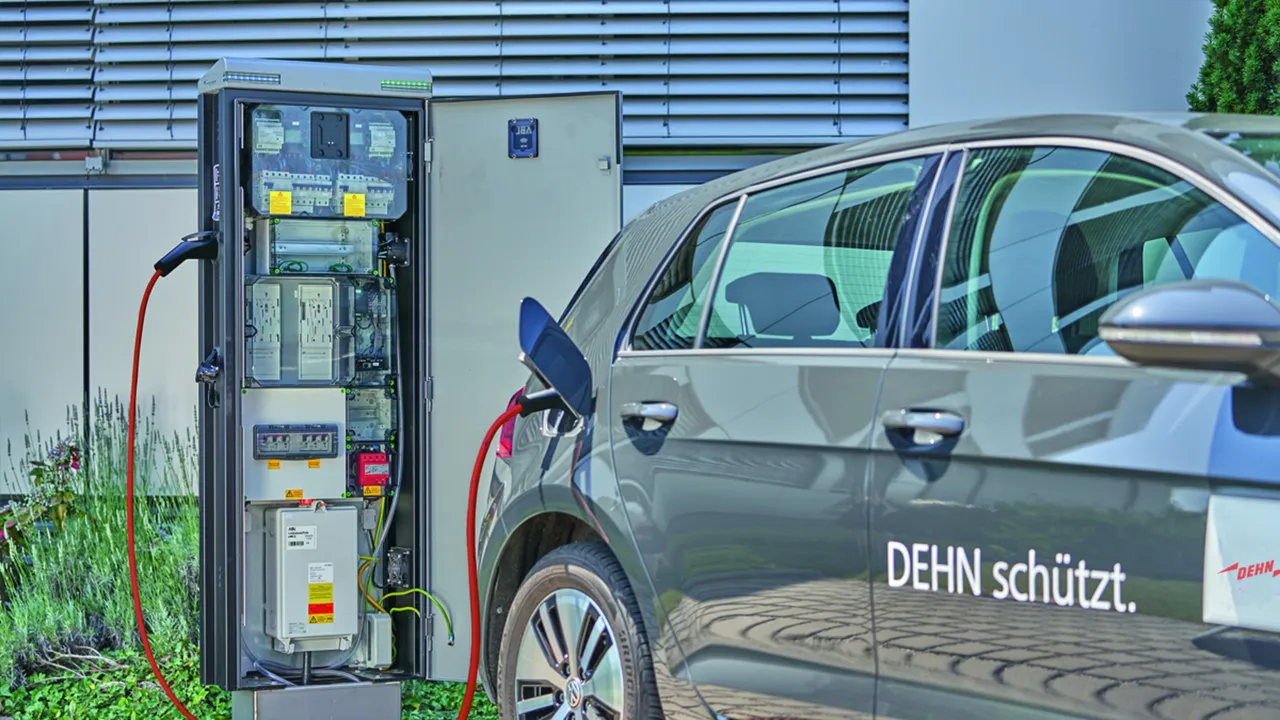

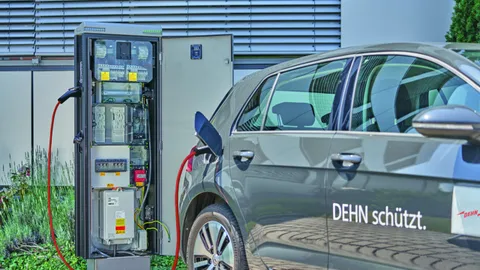

Uniwersalny kombinowany ogranicznik przepięć do stosowania zwłaszcza w instalacjach zasilających infrastruktury ładowania pojazdów elektrycznych
Kompaktowa, umożliwiająca oszczędność miejsca konstrukcja o szerokości zaledwie 1 modułu / biegun dzięki zastosowaniu techniki iskiernikowej RAC
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym Typ 1 + typ 2 + typ 3
Energia resztkowa przy warystorze S20K275 w urządzeniu końcowym < 0,5 J
Maksymalny bezpiecznik dodatkowy do 250 A gG
Możliwy pomiar izolacji do 1000 V DC przy podłączeniu

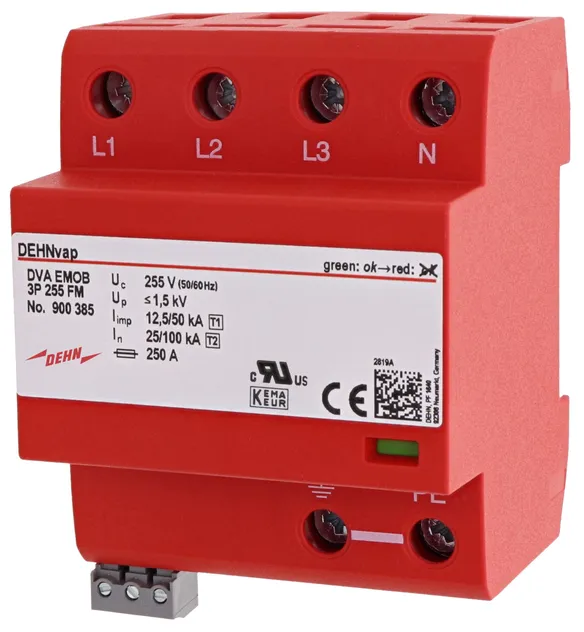

DVA EMOB 3P 255 FM

1 Produkt

Nr kat. 900385 DVA EMOB 3P 255 FM

GTIN / EAN 4013364422186, Nr taryfy celnej (EU): 85363090, Waga brutto: 500.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik kombinowany DEHNvap EMOB

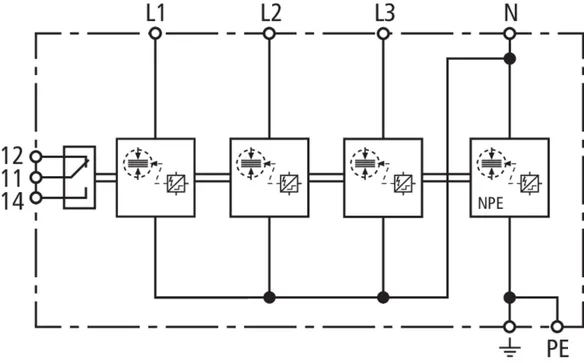

4-biegunowy kombinowany ogranicznik przepięć do sieci TT i TN o napięciu znamionowym 230/400 V,
szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Do stosowania zwłaszcza w
systemach zasilania infrastruktury ładowania
Technika iskiernikowa RAC
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Maks. bezpiecznik wstępny: 250 A
Energia resztkowa przy warystorze S20K275 w urządzeniu końcowym: < 0,5 J
Możliwy pomiar izolacji
do 1000 V DC przy podłączeniu
Certyfikaty zgodnie z KEMA oraz UL
Koordynacja energetyczna według DIN EN 62305-4
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DVA EMOB 3P 255 FM
Nr kat.: 900385
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K ≤ 25 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C...+80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20

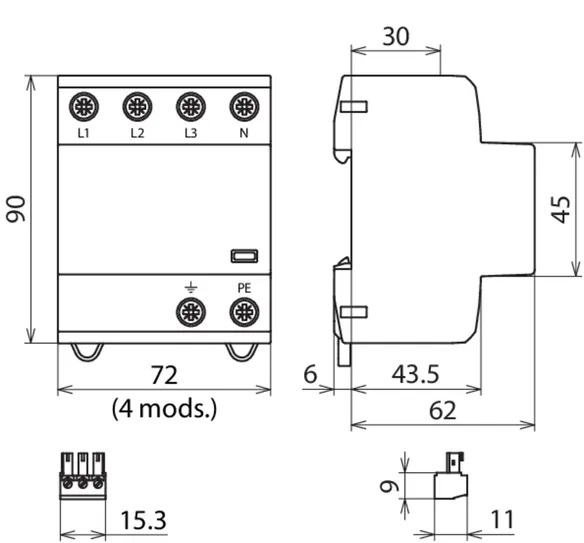

Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Pomiar izolacji możliwy przy podłączeniu	do 1000 V DC
Rozszerzone dane techniczne:	---------------------------------
– Dodatkowe badanie wytrzymałości napięciowej: 485 V AC / 50 Hz przez 24 h	wytrzymały
– Energia resztkowa przy S20K275	< 0,5 J
– Charakterystyka przy U = 320 V i I_SCCR = 13,5 kA z bezpiecznikiem 63 A gG	wytrzymały
– Napięciowy poziom ochrony [L-PE] (U_P )	≤ 2,0 kV

Produkt 900385 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900385.

Idź do sklepu internetowego

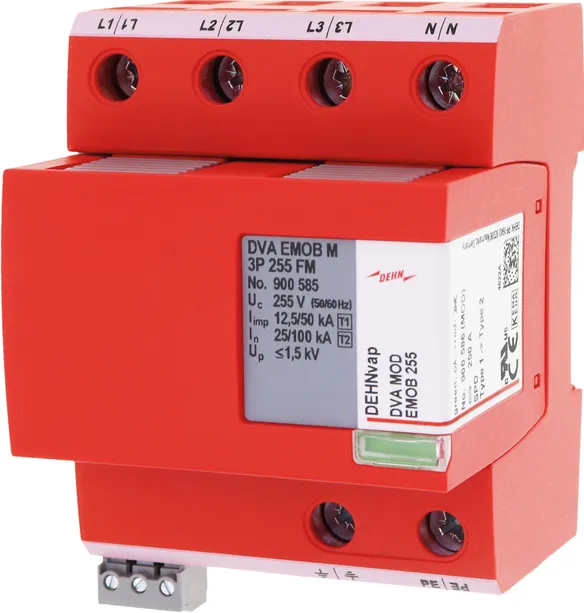

DVA EMOB M 3P 255 FM

1 Produkt

Nr kat. 900585 DVA EMOB M 3P 255 FM

GTIN / EAN 4013364498983, Nr taryfy celnej (EU): 85354000, Waga brutto: 592.47 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik kombinowany DEHNvap EMOB

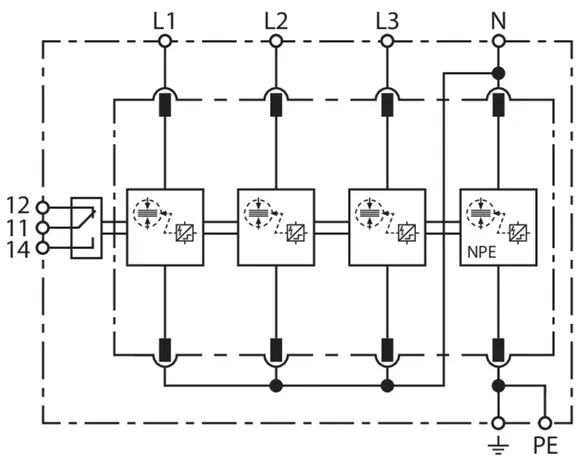

4-biegunowy kombinowany ogranicznik przepięć do sieci TT i TN o napięciu znamionowym 230/400 V,
szerokość 4 moduły, z zestykiem zdalnej sygnalizacji
Modułowy ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Do stosowania zwłaszcza w
systemach zasilania infrastruktury ładowania
Technika iskiernikowa RAC
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 12,5 kA
Maks. bezpiecznik wstępny: 250 A
Certyfikaty zgodnie z KEMA oraz UL
Koordynacja energetyczna według DIN EN 62305-4
do ograniczników przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego

Producent: DEHN
Typ: DVA EMOB M 3P 255 FM
Nr kat.: 900585
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 + typ 2 / klasa I + klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	50 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K ≤ 50 kA_rms	250 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równległe] / [szeregowe] (T_U )	-40°C...+80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² drut / linka
Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Pomiar izolacji możliwy przy podłączeniu	do 500 V DC
Rozszerzone dane techniczne:	---------------------------------
– Napięciowy poziom ochrony [L-PE] (U_P )	1,8 kV
