Łączniki równoległe

Do łączenia dwóch przewodów w układzie równoległym.

Do przewodów o takich samych średnicach z jedną śrubą

2 Produkty

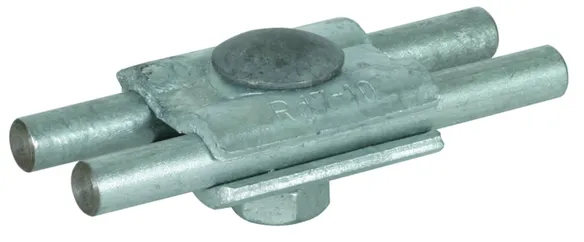

Nr kat. 306020 PV 7.10 FRM10X35 STTZN

GTIN / EAN 4013364096264, Nr taryfy celnej (EU): 85359000, Waga brutto: 147.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

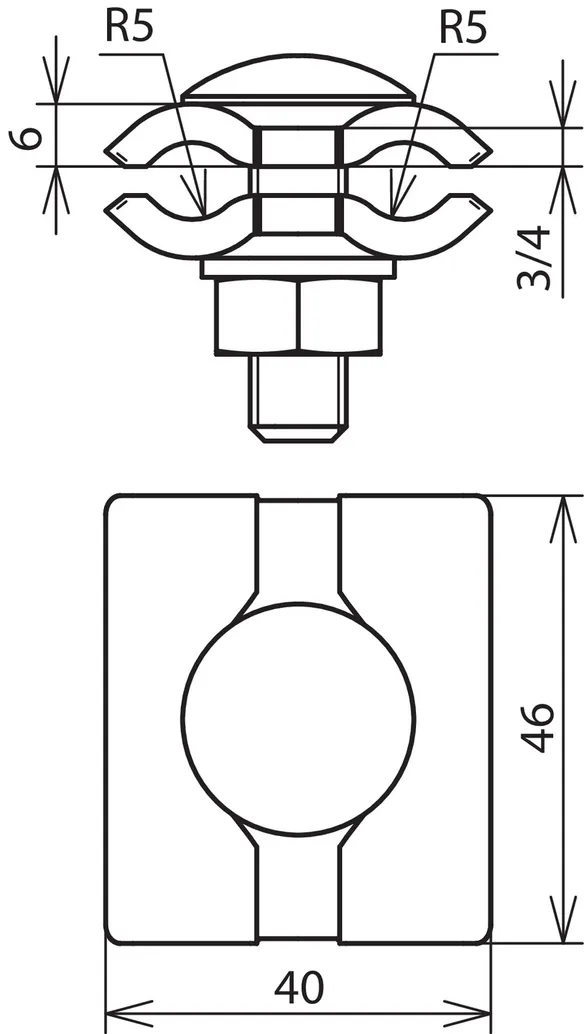

Łącznik równoległy z jedną śrubą, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 mm
Śruba: M10 x 35 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 FRM10X35 STTZN
Nr kat.: 306020
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,0 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Śruba	e M10 x 35 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	4,0 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306020.

Idź do sklepu internetowego

Nr kat. 306029 PV 7.10 FRM10X35 V4A

GTIN / EAN 4013364129467, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

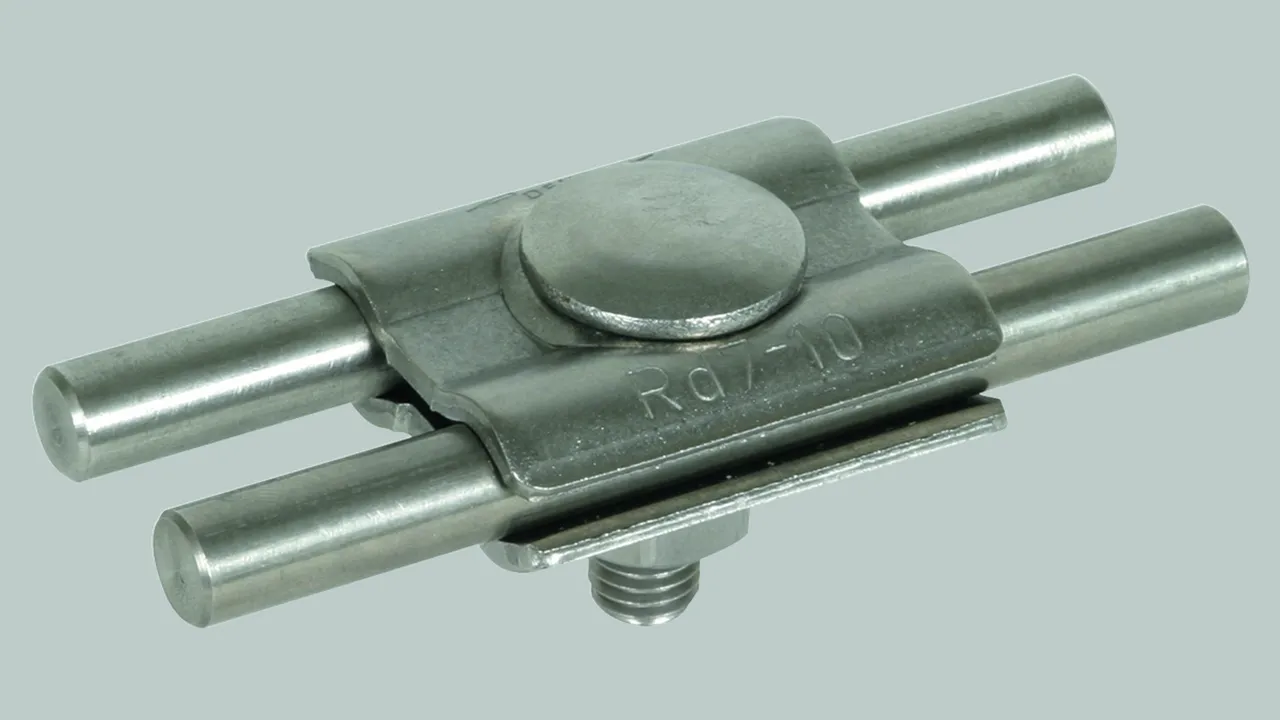

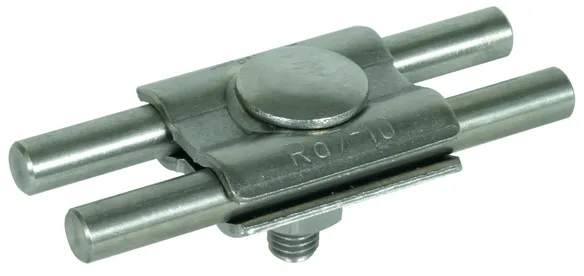

Łącznik równoległy z jedną śrubą, stal nierdz. (V4A)
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 7-10 mm
Zakres zacisku (wielodrutowo / linka): 25-120 mm2
Śruba: M10 x 35 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 FRM10X35 V4A
Nr kat.: 306029
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	stal nierdz. (V4A)
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	25-120 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	2,9 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	stal nierdz. (V4A)
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	25-120 mm²
Śruba	e M10 x 35 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Wykonanie	również do zastosowań podziemnych
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	2,9 kA
Grubość materiału	3 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306029 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306029.

Idź do sklepu internetowego

Do przewodów o takich samych średnicach z dwoma śrubami

2 Produkty

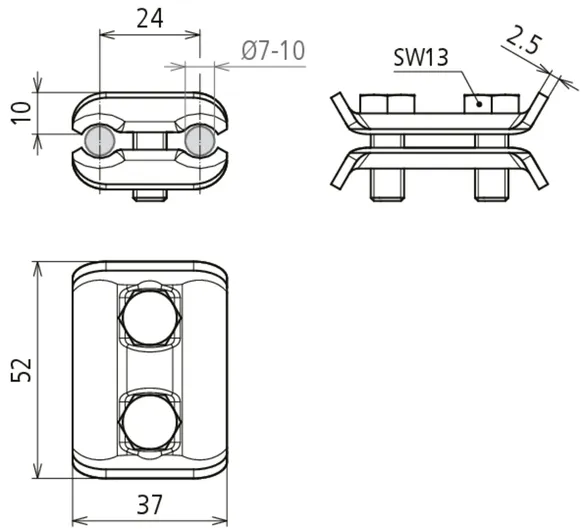

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

GTIN / EAN 4013364024151, Nr taryfy celnej (EU): 85359000, Waga brutto: 107.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

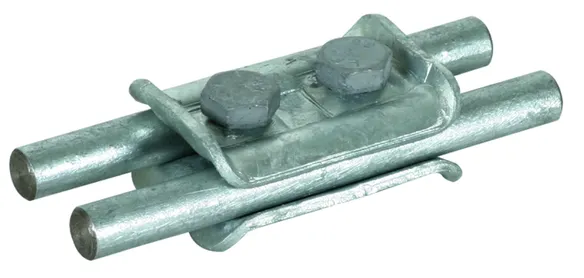

Łącznik równoległy z dwoma śrubami, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 mm
Śruba: M8 x 20 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 SKM8X20 STTZN
Nr kat.: 307000
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	7-10 mm
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 307000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 307000.

Idź do sklepu internetowego

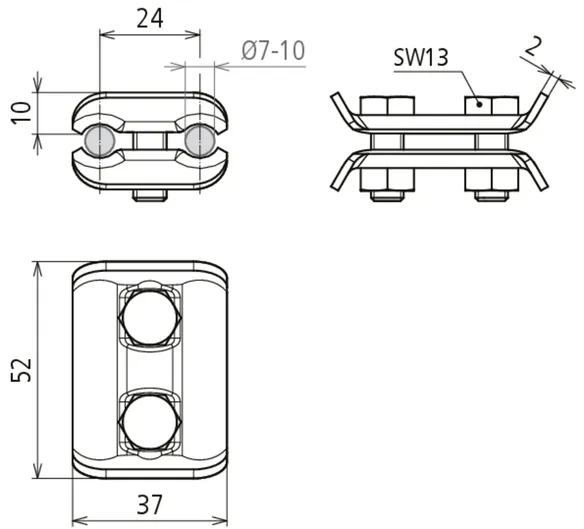

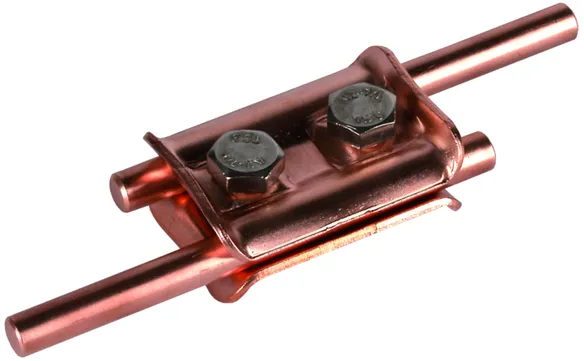

Nr kat. 307007 PV 7.10 SKM8X20 CU

GTIN / EAN 4013364024168, Nr taryfy celnej (EU): 85359000, Waga brutto: 106.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Łącznik równoległy z dwoma śrubami, miedź
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 7-10 mm
Zakres zacisku (wielodrutowo / linka): 16-95 mm2
Śruba: M8 x 20 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 7.10 SKM8X20 CU
Nr kat.: 307007
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	7-10 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 307007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 307007.

Idź do sklepu internetowego

Do przewodów o różnych średnicach z jedną śrubą

2 Produkty

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

GTIN / EAN 4013364284920, Nr taryfy celnej (EU): 85359000, Waga brutto: 163.16 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

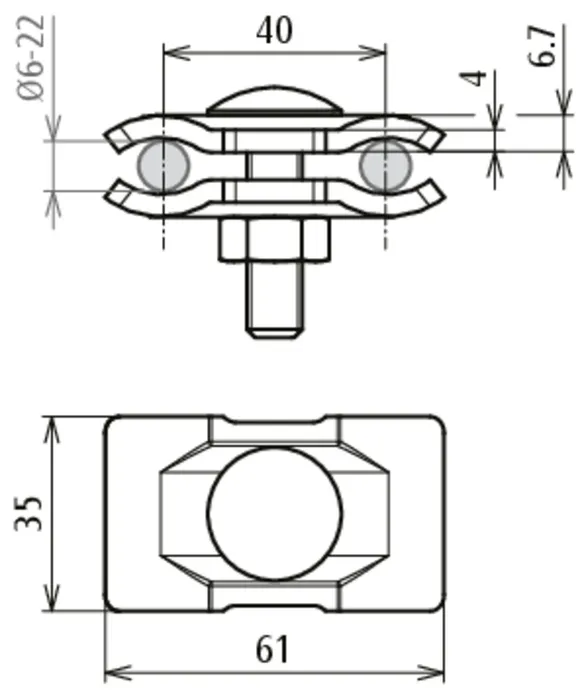

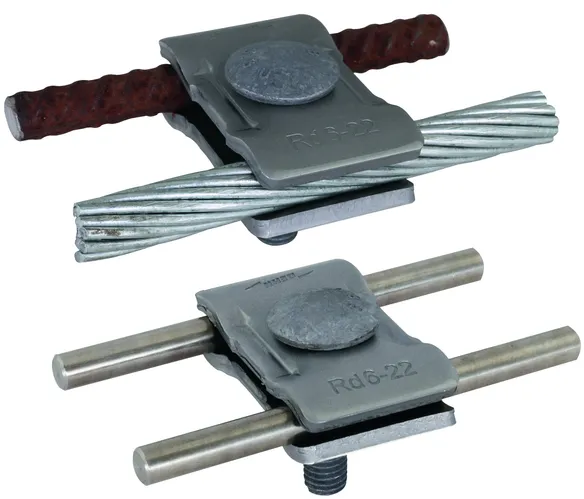

Łącznik równoległy z jedną śrubą, stal niepowlekana
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Stal/bez powłoki
Zakres zacisku (drut / drut): 6-22 / 6-22 mm
Śruba: M10 x 40 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Nr kat.: 306121
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	Stal/bez powłoki
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Stal/bez powłoki
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Śruba	e M10 x 40 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306121.

Idź do sklepu internetowego

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

GTIN / EAN 4013364284937, Nr taryfy celnej (EU): 85359000, Waga brutto: 167.12 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

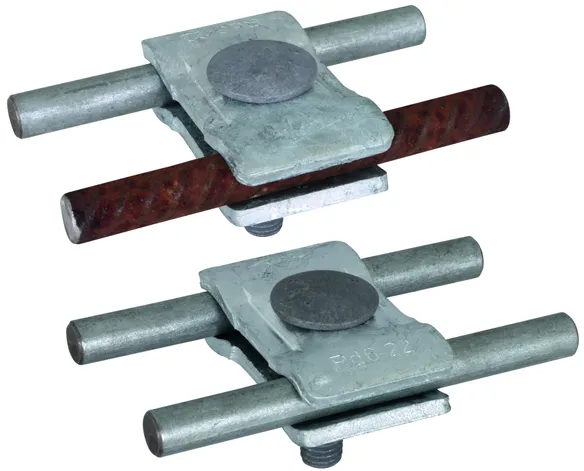

Łącznik równoległy z jedną śrubą, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 6-22 / 6-22 mm
Śruba: M10 x 40 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Nr kat.: 306122
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	6-22 / 6-22 mm
Śruba	e M10 x 40 mm
Materiał śruby / nakrętki	St/tZn
Obciążalność prądem piorunowym (10/350 µs)	& *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	6,1 kA
Grubość materiału	4 mm
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306122.

Idź do sklepu internetowego

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

2 Produkty

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

GTIN / EAN 4013364041936, Nr taryfy celnej (EU): 85359000, Waga brutto: 148.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

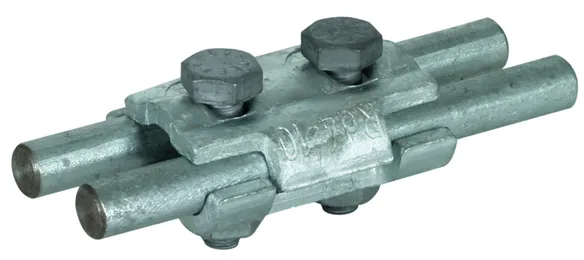

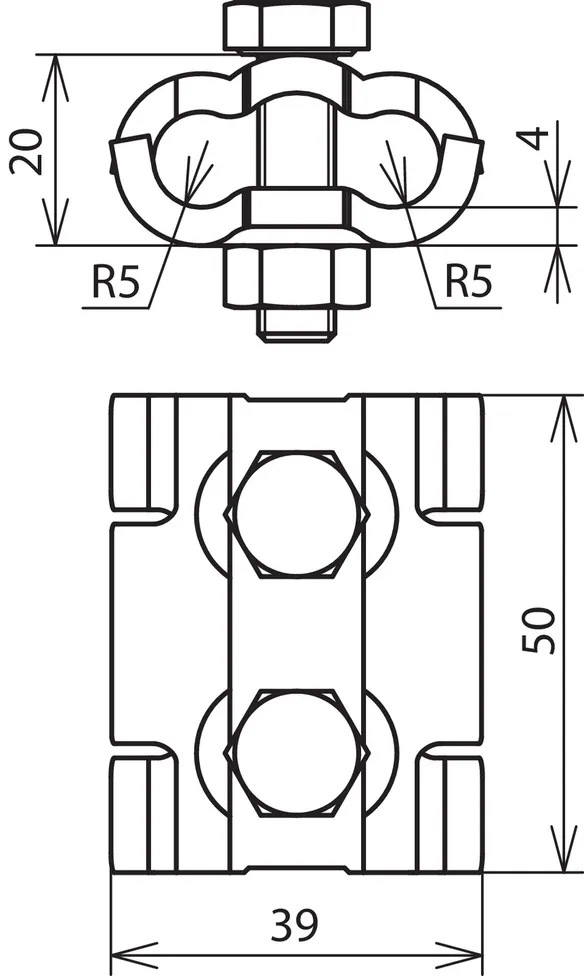

Łącznik równoległy do różnych średnic 4-10 mm, stal HDG
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 4-10 mm
Śruba: M8 x 30 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 4.10 SKM8X30 STTZN
Nr kat.: 305000
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	St/tZn
Zakres zacisku (drut / drut)	4-10 mm
Spełnia wymagania normy	DIN EN 62561-1
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 305000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 305000.

Idź do sklepu internetowego

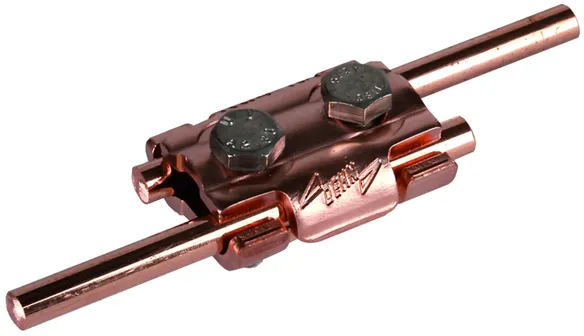

Nr kat. 305007 PV 4.10 SKM8X30 CU

GTIN / EAN 4013364052307, Nr taryfy celnej (EU): 85369095, Waga brutto: 153.00 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Łącznik równoległy do różnych średnic 4-10 mm, miedź
Łącznik równoległy do łączenia dwóch przewodów w układzie równoległym.
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 4-10 mm
Zakres zacisku (wielodrutowo / linka): 10-70 mm2
Śruba: M8 x 30 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 4.10 SKM8X30 CU
Nr kat.: 305007
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	4-10 mm
Zakres zacisku (wielodrutowo / linka)	10-70 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	4-10 mm
Zakres zacisku (wielodrutowo / linka)	10-70 mm²
Śruba	di M8 x 30 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 305007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 305007.

Idź do sklepu internetowego

Do linek o takich samych i różnych średnicach, małe

Z gwintem w podstawie i nakrętką zabezpieczającą M8.
Podany prąd zwarciowy dotyczy linki Cu 70 mm²

1 Produkt

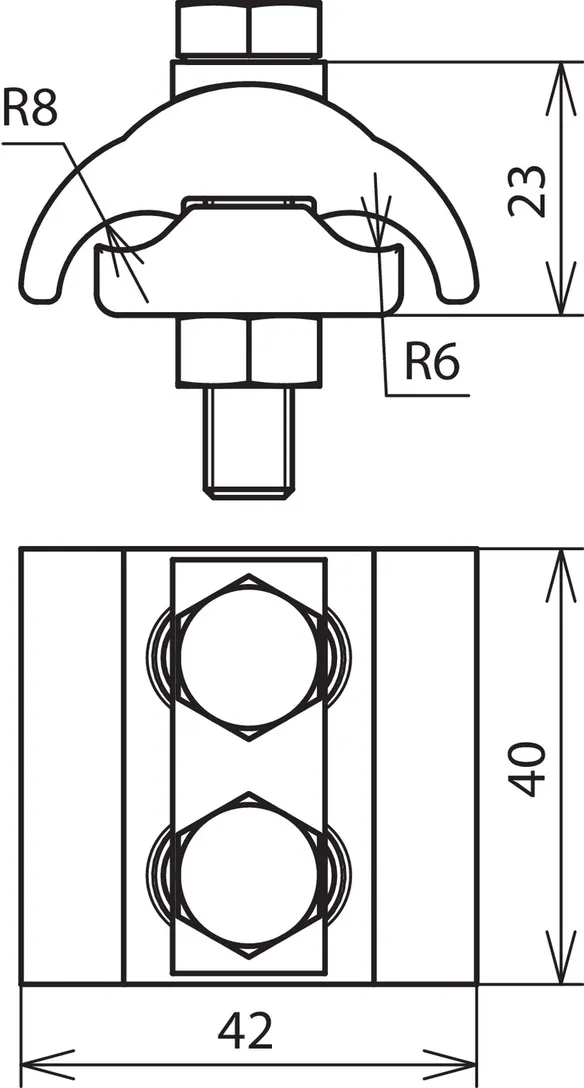

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

GTIN / EAN 4013364024113, Nr taryfy celnej (EU): 85359000, Waga brutto: 238.30 g, Jednostka opakowaniowa: 25.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

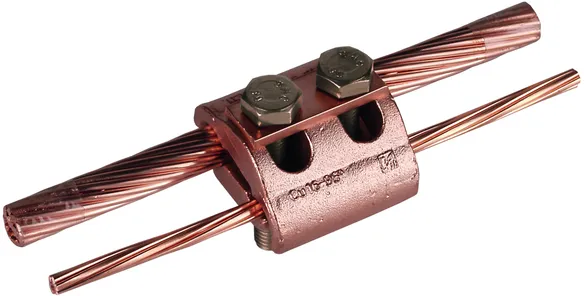

Łącznik równoległy do linek o różnych średnicach, mały, Cu
Łącznik równoległy do łączenia dwóch przewodów lub linek w układzie równoległym
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 5-12,5 mm
Zakres zacisku (wielodrutowo / linka): 16-95 mm2
Śruba: M8 x 45 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 5.12.5 SKM8X45 CU
Nr kat.: 306100
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-12,5 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-12,5 mm
Zakres zacisku (wielodrutowo / linka)	16-95 mm²
Śruba	di M8 x 45 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306100.

Idź do sklepu internetowego

Do linek o takich samych i różnych średnicach, duże

Z gwintem w podstawie i nakrętką zabezpieczającą M10.
Podany prąd zwarciowy dotyczy linki Cu 70 mm²

1 Produkt

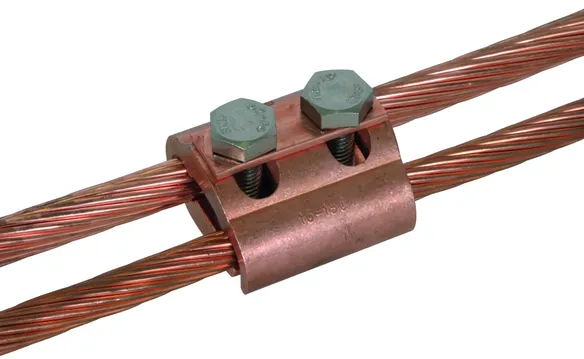

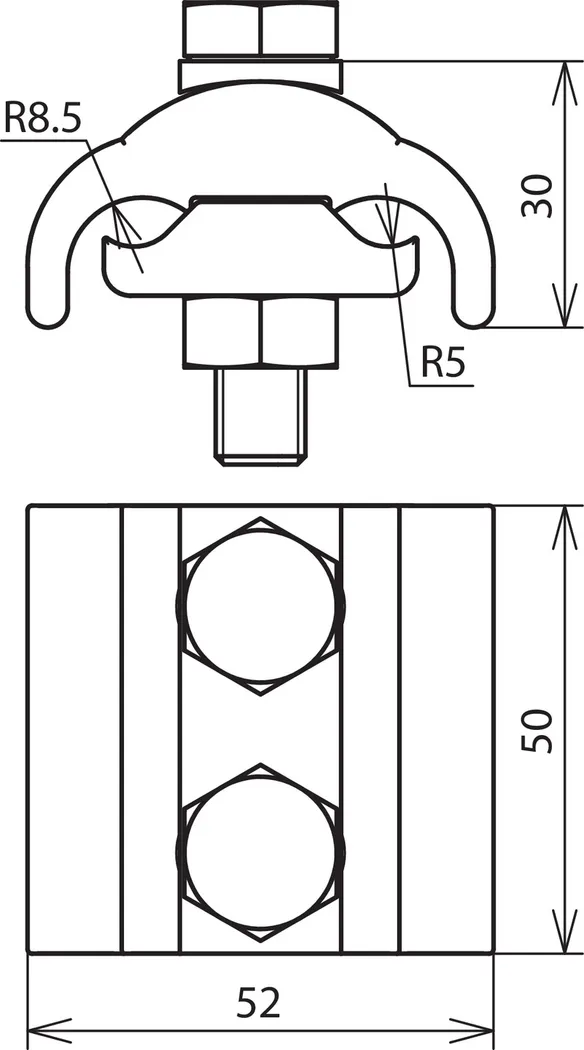

Nr kat. 306101 PV 5.16 SKM10X50 CU

GTIN / EAN 4013364024120, Nr taryfy celnej (EU): 85359000, Waga brutto: 412.00 g, Jednostka opakowaniowa: 25.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Łącznik równoległy do linek o różnych średnicach, duży, Cu
Łącznik równoległy do łączenia dwóch przewodów lub linek w układzie równoległym
Materiał zacisku: Cu
Zakres zacisku (drut / drut): 5-16 mm
Zakres zacisku (wielodrutowo / linka): 16-150 mm2
Śruba: M10 x 50 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: PV 5.16 SKM10X50 CU
Nr kat.: 306101
lub podobny.

Certyfikaty

Dane techniczne

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-16 mm
Zakres zacisku (wielodrutowo / linka)	16-150 mm²
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Materiał zacisku	Cu
Zakres zacisku (drut / drut)	5-16 mm
Zakres zacisku (wielodrutowo / linka)	16-150 mm²
Śruba	di M10 x 50 mm
Materiał śruby / nakrętki	stal nierdz. (V4A)
Obciążalność prądem piorunowym (10/350 µs)	= *⁾
Spełnia wymagania normy	DIN EN 62561-1
Prąd zwarciowy (AC 50 Hz / DC) (1 s; ≤ 300°C)	13,6 kA
*⁾ Dokładne przyporządkowanie znajduje się w certyfikacie testu.

Produkt 306101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306101.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Łączniki równoległe

Do przewodów o takich samych średnicach z jedną śrubą

Nr kat. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 został dodany do notatnika.

Do koszyka dodano produkt 306020.

Nr kat. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 został dodany do notatnika.

Do koszyka dodano produkt 306029.

Do przewodów o takich samych średnicach z dwoma śrubami

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 został dodany do notatnika.

Do koszyka dodano produkt 307000.

Nr kat. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 został dodany do notatnika.

Do koszyka dodano produkt 307007.

Do przewodów o różnych średnicach z jedną śrubą

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 został dodany do notatnika.

Do koszyka dodano produkt 306121.

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 został dodany do notatnika.

Do koszyka dodano produkt 306122.

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 został dodany do notatnika.

Do koszyka dodano produkt 305000.

Nr kat. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 został dodany do notatnika.

Do koszyka dodano produkt 305007.

Do linek o takich samych i różnych średnicach, małe

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 został dodany do notatnika.

Do koszyka dodano produkt 306100.

Do linek o takich samych i różnych średnicach, duże

Nr kat. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 został dodany do notatnika.

Do koszyka dodano produkt 306101.

Łączniki równoległe

Do przewodów o takich samych średnicach z jedną śrubą

Nr kat. 306020 PV 7.10 FRM10X35 STTZN

Nie masz uprawnień, by pobrać 306020.stp

Nie masz uprawnień, by pobrać 306020.igs

Nie masz uprawnień, by pobrać 306020.jt

Nie masz uprawnień, by pobrać 306020.dwg

Nie masz uprawnień, by pobrać 306020m_D.dxf

Produkt 306020 został dodany do notatnika.

Do koszyka dodano produkt 306020.

Nr kat. 306029 PV 7.10 FRM10X35 V4A

Nie masz uprawnień, by pobrać 306020.stp

Nie masz uprawnień, by pobrać 306020.igs

Nie masz uprawnień, by pobrać 306020.jt

Nie masz uprawnień, by pobrać 306020.dwg

Nie masz uprawnień, by pobrać 306020m_D.dxf

Produkt 306029 został dodany do notatnika.

Do koszyka dodano produkt 306029.

Do przewodów o takich samych średnicach z dwoma śrubami

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

Nie masz uprawnień, by pobrać 307000m_D.dxf

Produkt 307000 został dodany do notatnika.

Do koszyka dodano produkt 307000.

Nr kat. 307007 PV 7.10 SKM8X20 CU

Nie masz uprawnień, by pobrać 307007m_D.dxf

Produkt 307007 został dodany do notatnika.

Do koszyka dodano produkt 307007.

Do przewodów o różnych średnicach z jedną śrubą

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

Nie masz uprawnień, by pobrać 306121.stp

Nie masz uprawnień, by pobrać 306121.igs

Nie masz uprawnień, by pobrać 306121.jt

Nie masz uprawnień, by pobrać 306121.dwg

Nie masz uprawnień, by pobrać 306121_306122m_D.dxf

Produkt 306121 został dodany do notatnika.

Do koszyka dodano produkt 306121.

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

Nie masz uprawnień, by pobrać 306122.stp

Nie masz uprawnień, by pobrać 306122.igs

Nie masz uprawnień, by pobrać 306122.jt

Nie masz uprawnień, by pobrać 306122.dwg

Nie masz uprawnień, by pobrać 306121_306122m_D.dxf

Produkt 306122 został dodany do notatnika.

Do koszyka dodano produkt 306122.

Do przewodów o różnych średnicach 4-10 mm z dwoma śrubami

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

Nie masz uprawnień, by pobrać 305000.stp

Nie masz uprawnień, by pobrać 305000.igs

Nie masz uprawnień, by pobrać 305000.jt

Nie masz uprawnień, by pobrać 305000.dwg

Nie masz uprawnień, by pobrać 305000m_D.dxf

Produkt 305000 został dodany do notatnika.

Do koszyka dodano produkt 305000.

Nr kat. 305007 PV 4.10 SKM8X30 CU

Nie masz uprawnień, by pobrać 305000.stp

Nie masz uprawnień, by pobrać 305000.igs

Nie masz uprawnień, by pobrać 305000.jt

Nie masz uprawnień, by pobrać 305000.dwg

Nie masz uprawnień, by pobrać 305000m_D.dxf

Produkt 305007 został dodany do notatnika.

Do koszyka dodano produkt 305007.

Do linek o takich samych i różnych średnicach, małe

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

Nie masz uprawnień, by pobrać 306100.stp

Nie masz uprawnień, by pobrać 306100.igs

Nie masz uprawnień, by pobrać 306100.jt

Nie masz uprawnień, by pobrać 306100.dwg

Nie masz uprawnień, by pobrać 306100m_D.dxf

Produkt 306100 został dodany do notatnika.

Do koszyka dodano produkt 306100.

Do linek o takich samych i różnych średnicach, duże

Nr kat. 306101 PV 5.16 SKM10X50 CU

Nie masz uprawnień, by pobrać 306101.stp

Nie masz uprawnień, by pobrać 306101.igs

Nie masz uprawnień, by pobrać 306101.jt

Nie masz uprawnień, by pobrać 306101.dwg

Nie masz uprawnień, by pobrać 306101m_D.dxf

Produkt 306101 został dodany do notatnika.

Do koszyka dodano produkt 306101.
