DEHNcord

Jednobiegunowa, dwubiegunowa lub trójbiegunowa ochrona przepięciowa z układem kontrolnym i odłączającym
Optyczna sygnalizacja stanu
Wersje z funkcją wyłączenia obwodu odbiornika w przypadku awarii ogranicznika przepięć i ochroną fazy sterującej
O kompaktowej konstrukcji także do użytku na zewnątrz
Do stosowania w skrzynkach przyłączeniowych, systemach podposadzkowych, kanałach kablowych i puszkach instalacyjnych

Szczegóły

DEHNcord 3P TT 275 FM

Trójfazowy, kompaktowy ogranicznik przepięć do sieci TT i TN-S.

1 Produkt

Nr kat. 900439 DCOR 3P TT 275 FM

GTIN / EAN 4013364436053, Nr taryfy celnej (EU): 85363030, Waga brutto: 129.38 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

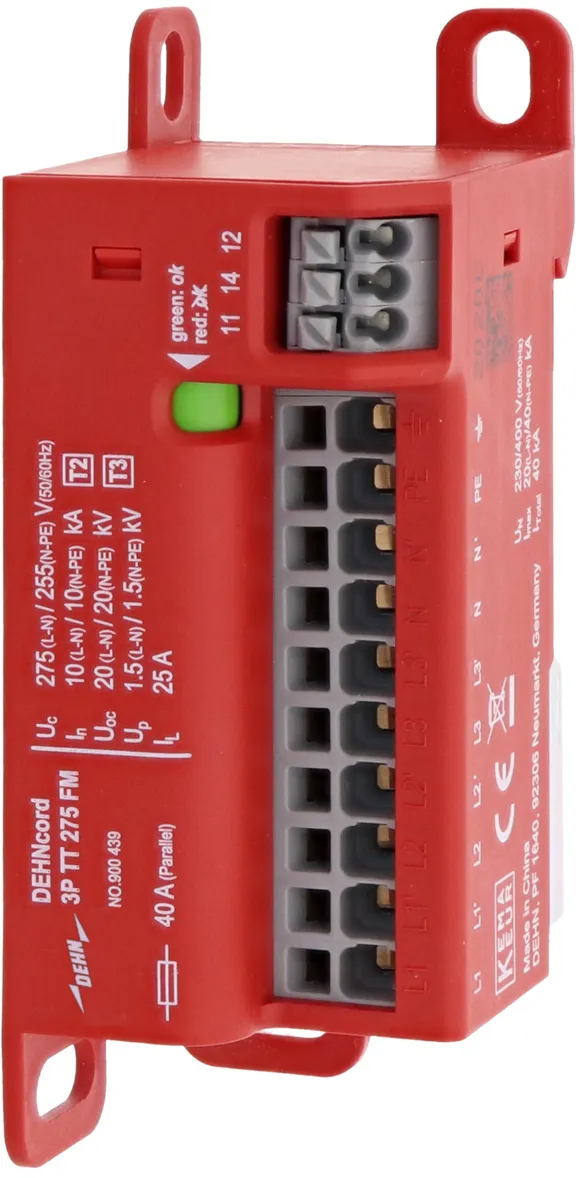

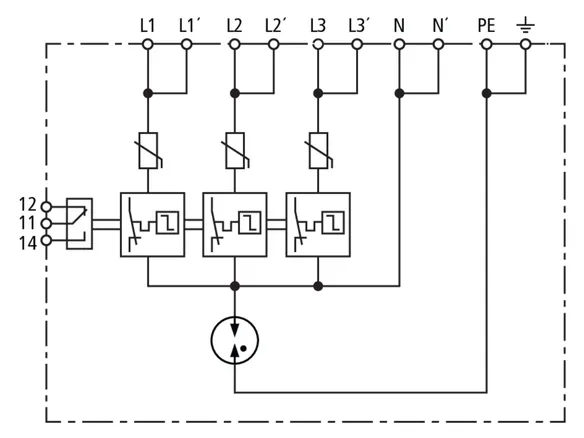

Ogranicznik przepięć DEHNcord 3P TT 275 FM
Wielobiegunowy ogranicznik przepięć typu 2 + typu 3
zgodnie z EN 61643-11 do stosowania w systemach instalacji
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Montaż na szynie lub wspornikach do wkrętów

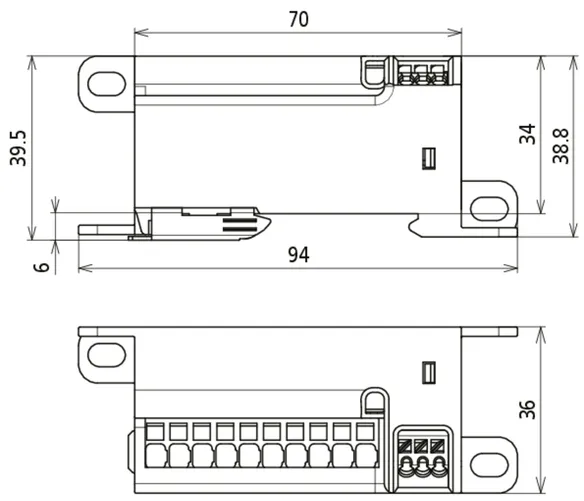

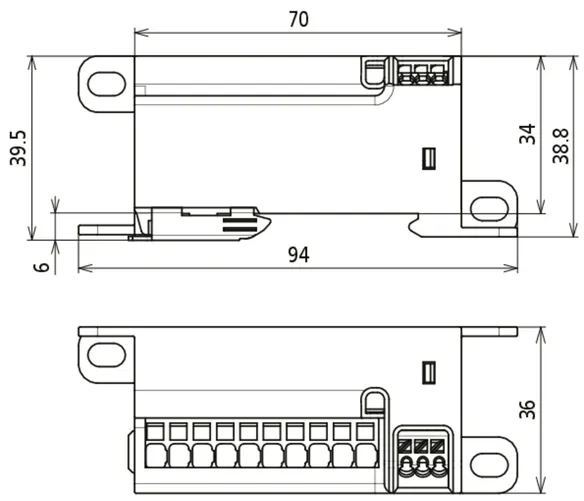

Kompaktowe wymiary: 94 x 39,5 x 36 mm
Największe napięcie trwałej pracy: 275 V AC
Największe napięcie trwałej pracy: 350 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy:
w połączeniu szeregowym 25 A gG / w połączeniu równoległym 40 A gG
Maksymalny prąd obciążenia AC: 25 A
Podłączenie: wtykowe
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR 3P TT 275 FM
Nr kat.: 900439
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	40 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Znamionowy prąd obciążenia AC / DC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	40 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w połączeniu szeregowym	25 A gG
Maksymalny bezpiecznik dodatkowy w połączeniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Szerokość montażowa	2 moduły, DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 900439 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900439.

Idź do sklepu internetowego

DEHNcord L 2P

Dwubiegunowy ogranicznik przepięć do wszystkich rodzajów instalacji (układ połączeń 1+1) i opraw oświetleniowych o klasie ochronności I; o kompaktowej konstrukcji.

2 Produkty

Nr kat. 900430 DCOR L 2P 275

GTIN / EAN 4013364157286, Nr taryfy celnej (EU): 85363030, Waga brutto: 73.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

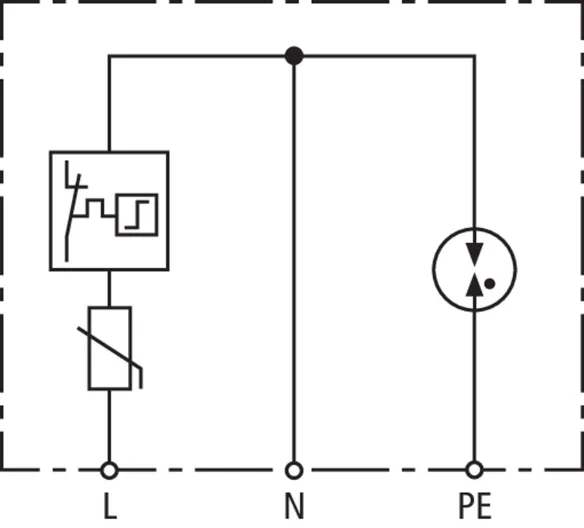

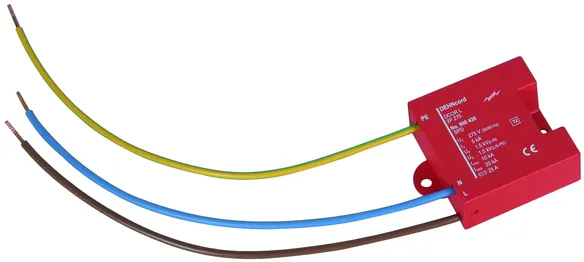

Ogranicznik przepięć DEHNcord L 2P 275
Dwubiegunowy ogranicznik przepięć do wszystkich
rodzajów instalacji 230 V
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w systemach kanałów kablowych,
systemach podposadzkowych i puszkach instalacyjnych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 5 kA
Całkowity prąd wyładowczy: 20 kA
Maksymalny bezpiecznik dodatkowy: 25 A gG
lub B/C 16 A
Koordynacja energetyczna według DIN EN 62 305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P 275
Nr kat.: 900430
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	25 A gG
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C

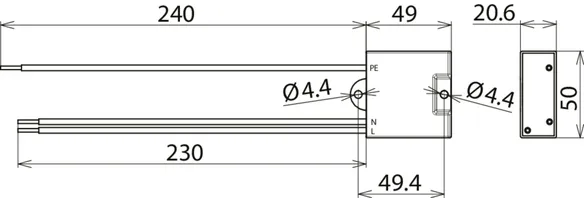

Przewody przyłączeniowe	1,5 mm²,Długość: 230 mm (L, N) / 240 mm (PE)
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA

Produkt 900430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900430.

Idź do sklepu internetowego

Nr kat. 900432 DCOR L 2P 320

GTIN / EAN 4013364157309, Nr taryfy celnej (EU): 85363030, Waga brutto: 74.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNcord L 2P 320
Dwubiegunowy ogranicznik przepięć do wszystkich
rodzajów instalacji 230/277 V
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w systemach kanałów kablowych,
systemach podposadzkowych i puszkach instalacyjnych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 5 kA
Całkowity prąd wyładowczy: 20 kA
Maksymalny bezpiecznik dodatkowy: 25 A gG
lub B/C 16 A
Koordynacja energetyczna według DIN EN 62 305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P 320
Nr kat.: 900432
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	25 A gG
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 277 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm²,Długość: 230 mm (L, N) / 240 mm (PE)
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA

Produkt 900432 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900432.

Idź do sklepu internetowego

DEHNcord L 1P

Jednobiegunowy ogranicznik przepięć do opraw oświetleniowych o klasie ochronności II; kompaktowa konstrukcja.

2 Produkty

Nr kat. 900431 DCOR L 1P 275

GTIN / EAN 4013364310827, Nr taryfy celnej (EU): 85363030, Waga brutto: 60.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

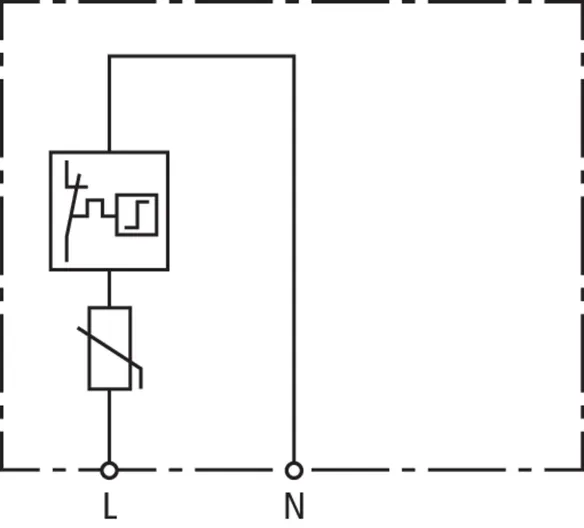

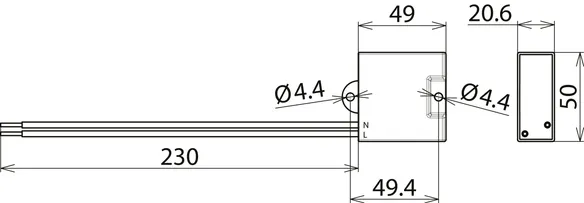

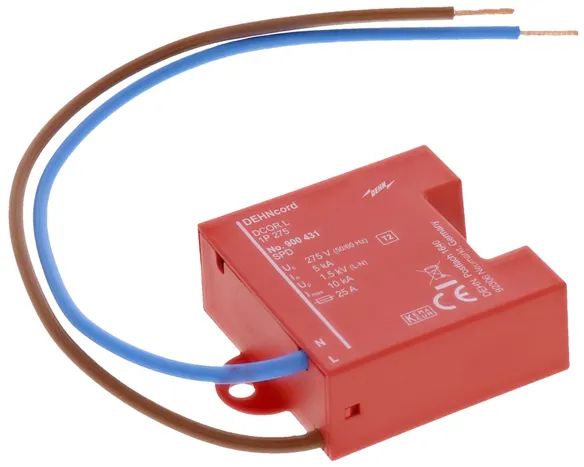

Ogranicznik przepięć DEHNcord L 1P 275
Jednobiegunowy ogranicznik przepięć do wszystkich
rodzajów instalacji 230 V
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w systemach kanałów kablowych,
systemach podposadzkowych i puszkach instalacyjnych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy: 25 A gG
lub B/C 16 A
Koordynacja energetyczna według DIN EN 62 305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 1P 275
Nr kat.: 900431
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	25 A gG
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	25 A gG
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm²,Długość 230 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA

Produkt 900431 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900431.

Idź do sklepu internetowego

Nr kat. 900433 DCOR L 1P 320

GTIN / EAN 4013364157316, Nr taryfy celnej (EU): 85363030, Waga brutto: 61.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNcord L 1P 320
Jednobiegunowy ogranicznik przepięć do wszystkich
rodzajów instalacji 230/277 V
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w systemach kanałów kablowych,
systemach podposadzkowych i puszkach instalacyjnych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy: 25 A gG
lub B/C 16 A
Koordynacja energetyczna według DIN EN 62 305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 1P 320
Nr kat.: 900433
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,75 kV
Maksymalny bezpiecznik dodatkowy	25 A gG
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 277 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,75 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	25 A gG
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm²,Długość 230 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA

Produkt 900433 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900433.

Idź do sklepu internetowego

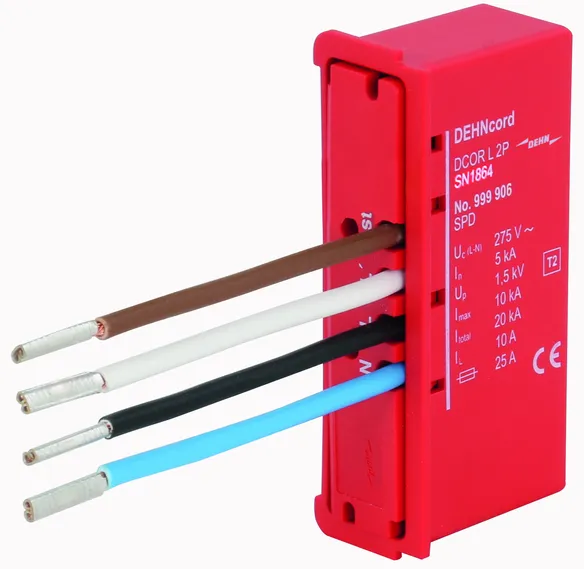

DEHNcord L 2P SN1864

Ogranicznik przepięć do opraw oświetleniowych o klasie ochronności II; kompaktowe wymiary. Z funkcją wyłączania w przypadku wystąpienia awarii.

1 Produkt

Nr kat. 999906 DCOR L 2P SN1864

GTIN / EAN 4013364310926, Nr taryfy celnej (EU): 85363030, Waga brutto: 70.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

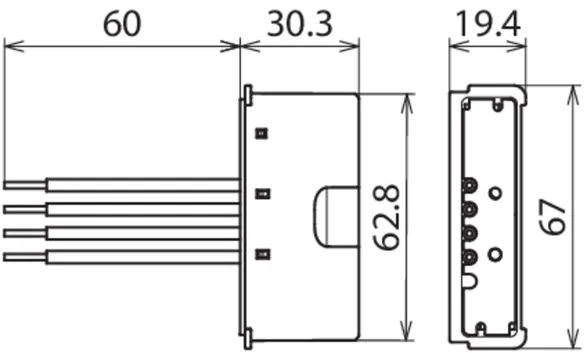

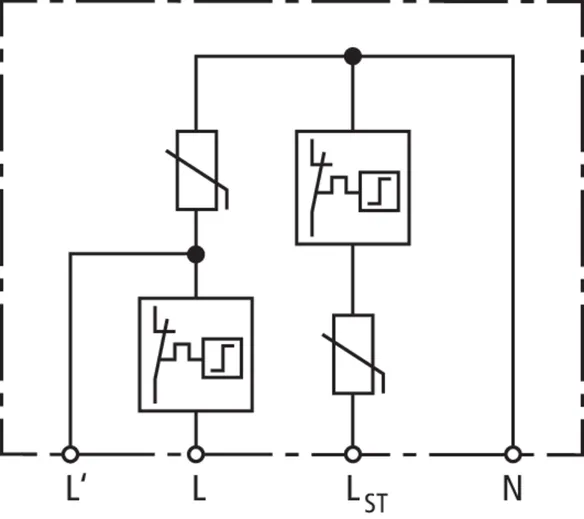

Ogranicznik przepięć DEHNcord L 2P SN1864
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w skrzynkach przyłączeniowych.
Z ochroną fazy sterującej
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana optyczna sygnalizacja stanu
obwodu zasilania
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy: 20 kA
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P SN1864
Nr kat.: 999906
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C

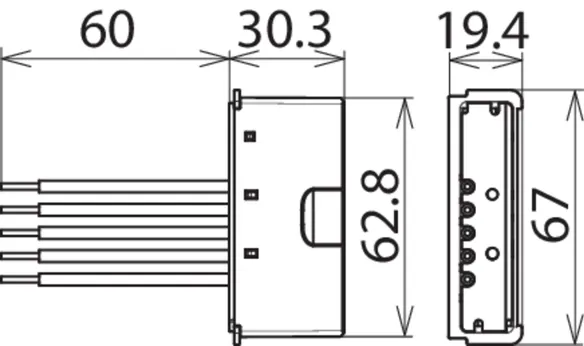

Przewody przyłączeniowe	1,5 mm², długość: 60 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń, oprawa LED / skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Badania dodatkowe:	---------------------------------
– Całkowity prąd wyładowczy (I_sum )	20 kA

Produkt 999906 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 999906.

Idź do sklepu internetowego

DEHNcord L 2P SN1860

Ogranicznik przepięć do wszystkich rodzajów instalacji, kompaktowa konstrukcja. Z funkcją wyłączania w przypadku wystąpienia awarii.

1 Produkt

Nr kat. 999937 DCOR L 2P SN1860

GTIN / EAN 4013364303195, Nr taryfy celnej (EU): 85363030, Waga brutto: 86.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

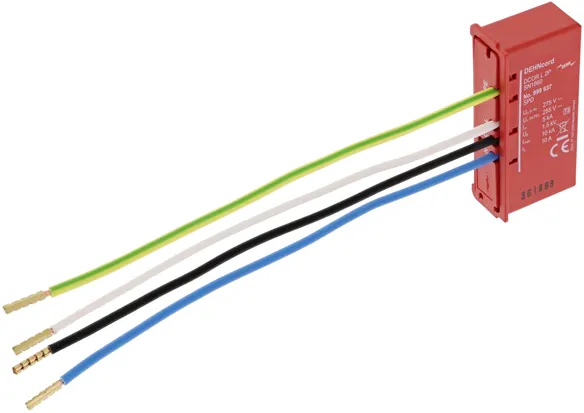

Ogranicznik przepięć DEHNcord L 2P SN1860
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w skrzynkach przyłączeniowych.
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana optyczna sygnalizacja stanu
obwodu zasilania
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy: 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P SN1860
Nr kat.: 999937
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C

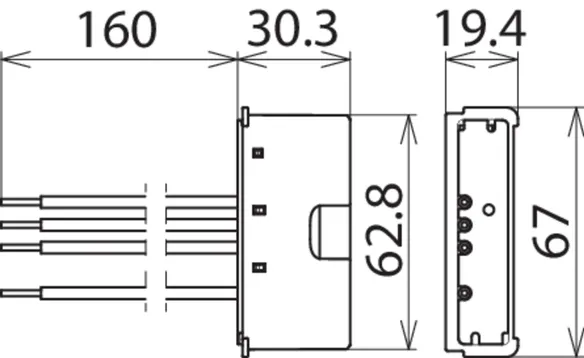

Przewody przyłączeniowe	1,5 mm², długość: 160 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń, skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Badania dodatkowe:	---------------------------------
– Całkowity prąd wyładowczy (I_sum )	20 kA
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 999937 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 999937.

Idź do sklepu internetowego

DEHNcord L 2P 275 SO LTG

Ogranicznik przepięć do wszystkich rodzajów instalacji, kompaktowa konstrukcja. Z funkcją wyłączania w przypadku wystąpienia awarii.

1 Produkt

Nr kat. 900446 DCOR L 2P 275 SO LTG

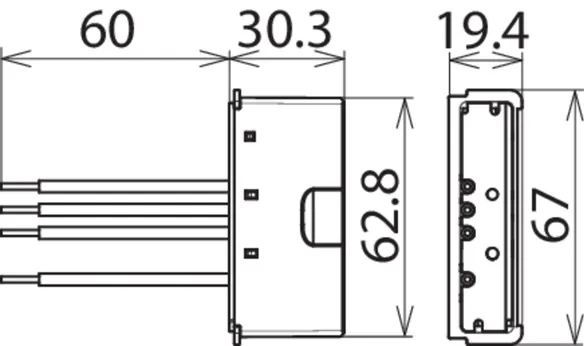

GTIN / EAN 4013364292970, Nr taryfy celnej (EU): 85363030, Waga brutto: 62.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

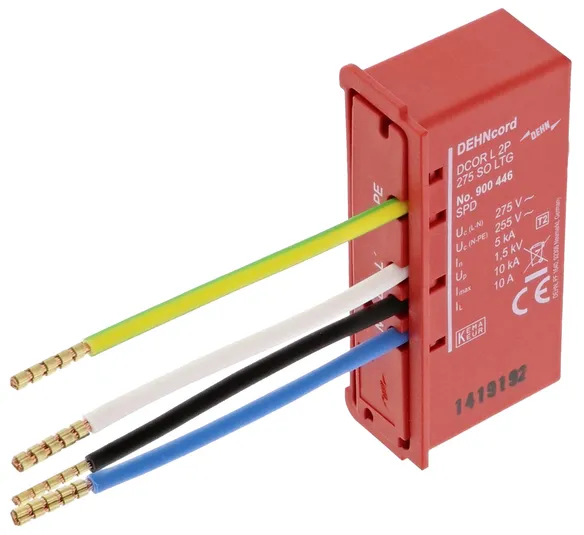

Ogranicznik przepięć DEHNcord L 2P 275 SO LTG
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w skrzynkach przyłączeniowych.
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana optyczna sygnalizacja stanu
obwodu zasilania
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy: 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P 275 SO LTG
Nr kat.: 900446
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm², długość: 60 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń, skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Badania dodatkowe:	---------------------------------
– Całkowity prąd wyładowczy (I_sum )	20 kA
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 900446 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900446.

Idź do sklepu internetowego

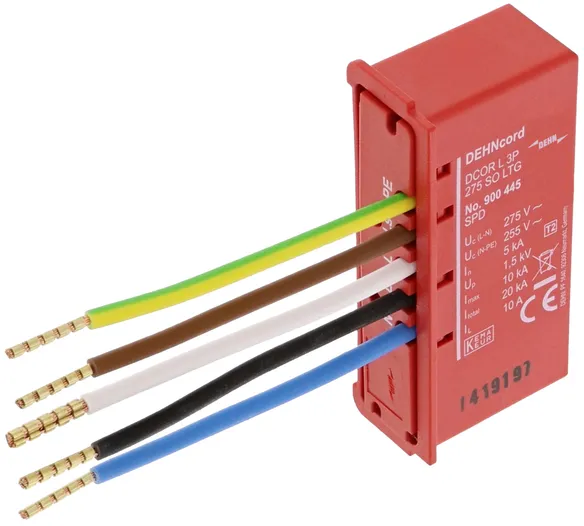

DEHNcord L 3P 275 SO LTG

Trójbiegunowy ogranicznik przepięć do wszystkich rodzajów instalacji, kompaktowa konstrukcja. Z funkcją wyłączenia obwodu odbiornika w przypadku awarii ogranicznika przepięć i ochroną fazy sterującej.

1 Produkt

Nr kat. 900445 DCOR L 3P 275 SO LTG

GTIN / EAN 4013364280380, Nr taryfy celnej (EU): 85363030, Waga brutto: 71.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

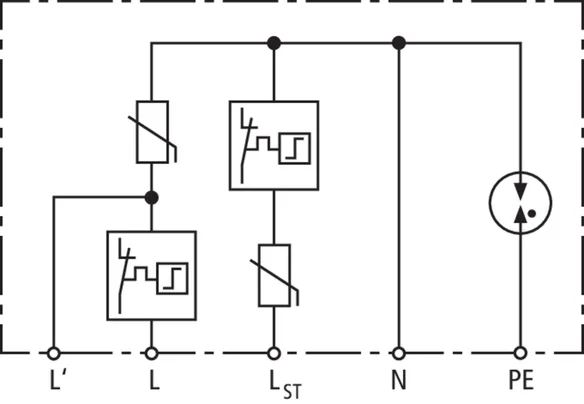

Ogranicznik przepięć DEHNcord L 3P 275 SO LTG
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w skrzynkach przyłączeniowych.
Z ochroną fazy sterującej
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana oddzielna optyczna sygnalizacja stanu
obwodu zasilania i fazy sterującej
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy (8/20): 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 3P 275 SO LTG
Nr kat.: 900445
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kArms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik działania / uszkodzenia	zielony / czerwony
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm², długość: 60 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń, skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 900445 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900445.

Idź do sklepu internetowego

SK EK480 G2S-2d LM DCOR

Skrzynka bezpiecznikowa EK480 to wysokiej jakości produkt firmy Langmatz, który charakteryzuje się wysoką jakością wykonania i sprawdzonymi właściwościami. Seria produktów EK480 spełnia wszystkie wymagania mechaniczne i elektryczne oraz wymogi norm. Lampy wyposażone w wysokiej jakości elektronikę można w ten sposób skutecznie chronić przed przepięciami powodowanymi przez operacje łączeniowe lub wyładowania atmosferyczne w bliskiej odległości.

1 Produkt

Nr kat. 900443 SK EK480 G2S-2d LM DCOR

GTIN / EAN 4013364394322, Nr taryfy celnej (EU): 85362010, Waga brutto: 788.00 g, Jednostka opakowaniowa: 20.00 szt.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

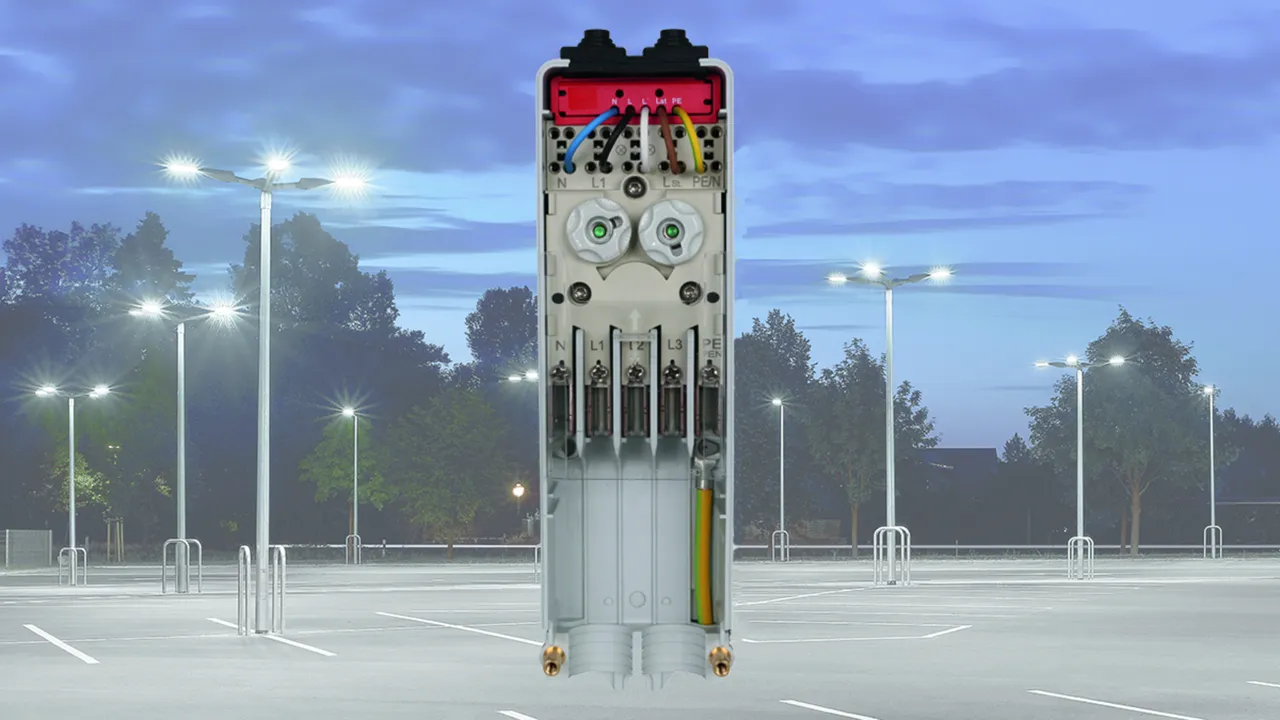

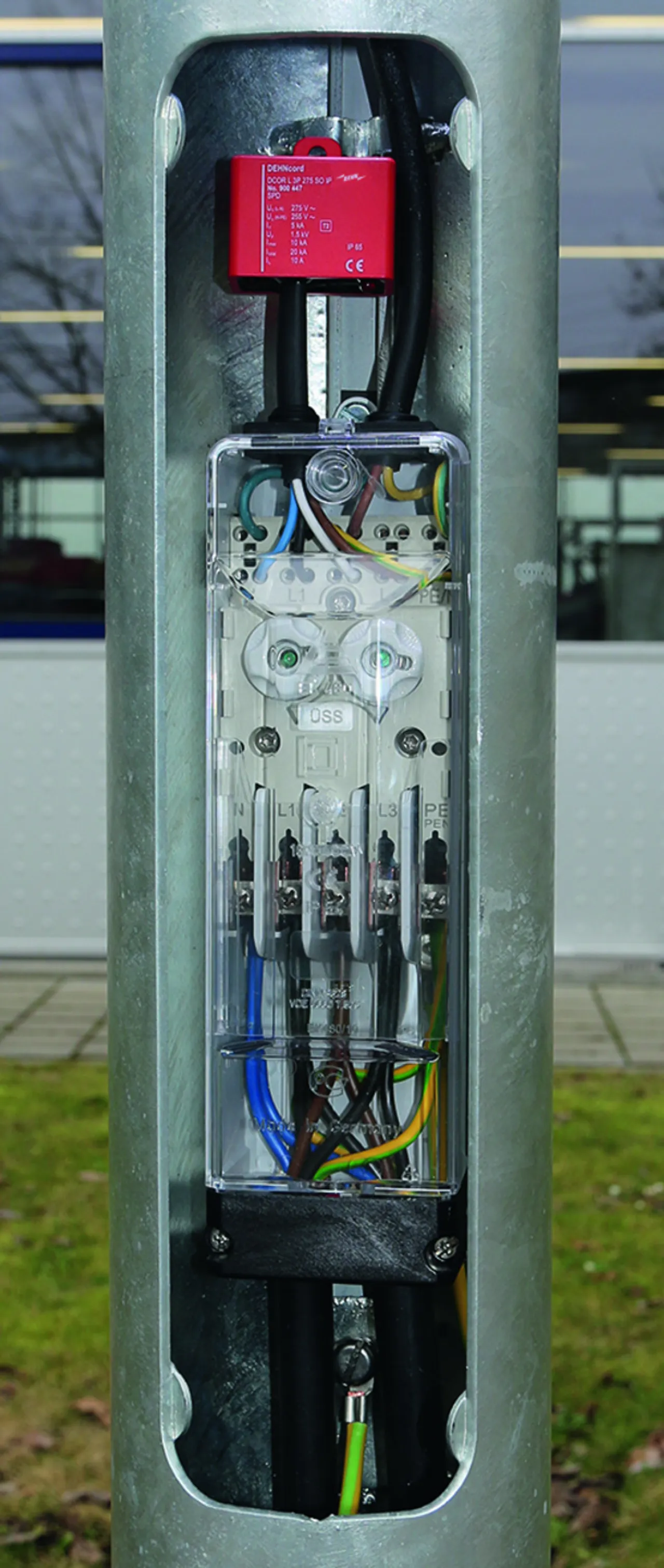

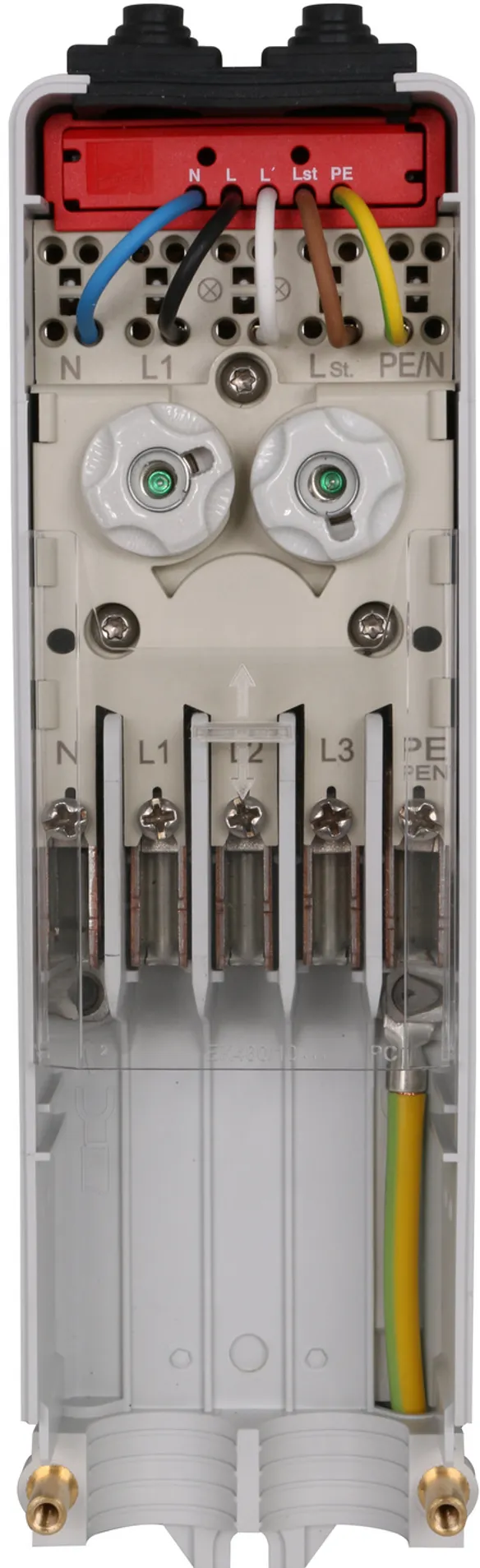

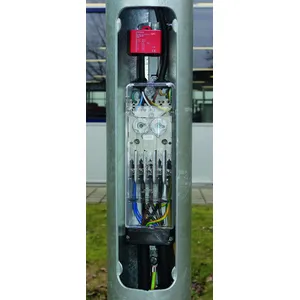

Skrzynka bezpiecznikowa EK480 z ogranicznikiem przepięć
DEHNcord L 3P 275 SO LTG
do ochrony lamp masztowych LED
Z ochroną fazy sterującej
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana oddzielna optyczna sygnalizacja stanu
obwodu zasilania i fazy sterującej
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy (8/20): 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line
Wymiary skrzynki: 277 x 80 x 67 mm
Stopień ochrony: IP54 zgodnie z DIN VDE 0470
Klasa ochrony: II

Producent: DEHN
Typ: SK EK480 G2S-2d LM DCOR
Nr kat.: 900443
lub podobny.

Certyfikaty

Dane techniczne

Dane skrzynki bezpiecznikowej
Wymiary	276 x 81 x 70 mm
Do masztów o wewnętrznej średnicy od	89 mm
Rodzaj zacisku	wchodzące: zacisk przesuwny / wychodzące: zacisk sprężynowy
Największy przekrój kabla przyłączeniowego	1 - 3 kable (4 lub 5 x 16 mm²)
Zaciski wychodzące	maks. 2,5 mm²
Dane ogranicznika przepięć DEHNcord L 3P 275 SO LTG
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A

Dane skrzynki bezpiecznikowej
Oznaczenie	EK480 z ochroną przepięciową
Wymiary	276 x 81 x 70 mm
Do masztów o wewnętrznej średnicy od	89 mm
Materiał obudowy	poliamid
Kolor obudowy	standardowy kolor RAL 7035 jasnoszary
Wykonanie	zgodnie z DIN 43 628 i VDE 0660 Part 505
Stopień ochrony	IP 54 zgodnie z DIN VDE 0470
Klasa ochrony	II
Pokrywa	przezroczysta lub szara
Rodzaj zacisku	wchodzące: zacisk przesuwny / wychodzące: zacisk sprężynowy
Największy przekrój kabla przyłączeniowego	1 - 3 kable (4 lub 5 x 16 mm²)
Zaciski wychodzące	maks. 2,5 mm²
Dane ogranicznika przepięć DEHNcord L 3P 275 SO LTG
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Przewody przyłączeniowe	1,5 mm², długość: 60 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce montażu	wewnątrz pomieszczeń, skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Rozszerzone dane techniczne:	---------------------------------
– Udar kombinowany (U_OC )	10 kV

Produkt 900443 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900443.

Idź do sklepu internetowego

DEHNcord L 2P 275 SO LT

Dwubiegunowy ogranicznik przepięć do sieci TNC, kompaktowa konstrukcja. Z funkcją wyłączenia obwodu odbiornika w przypadku awarii ogranicznika przepięć i ochroną fazy sterującej.

1 Produkt

Nr kat. 900435 DCOR L 2P 275 SO LT

GTIN / EAN 4013364292963, Nr taryfy celnej (EU): 85363030, Waga brutto: 70.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

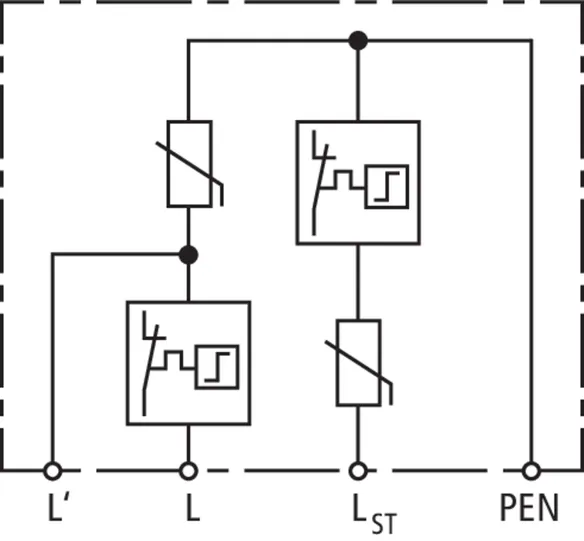

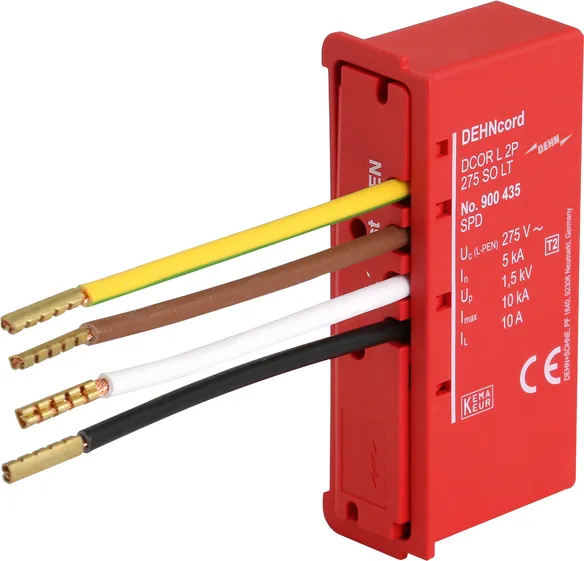

Ogranicznik przepięć DEHNcord L 2P 275 SO LT
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do stosowania w skrzynkach przyłączeniowych.
Z ochroną fazy sterującej
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana optyczna sygnalizacja stanu
obwodu zasilania
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy: 20 kA
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P 275 SO LT
Nr kat.: 900435
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Największe napięcie trwałej pracy AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L+PEN] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L+PEN] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-PEN] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-PEN] przy 1,5 kA (U_P )	≤ 0,85 kV
Czas zadziałania [L-PEN] (t_A )	≤ 25 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-PEN] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-PEN] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C

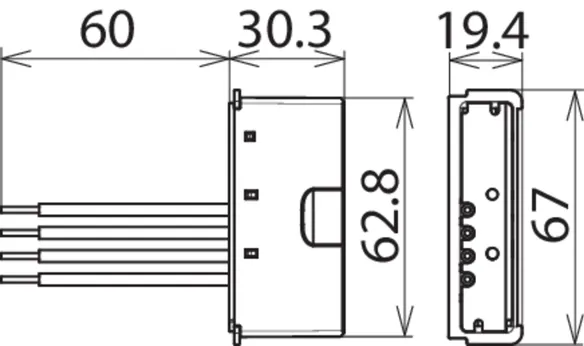

Przewody przyłączeniowe	1,5 mm², długość: 60 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Miejsce instalacji	wewnątrz pomieszczeń, skrzynka bezpiecznikowa do montażu na maszcie
Stopień ochrony po zamontowaniu	IP 20
Certyfikaty	KEMA
Badania dodatkowe:	---------------------------------
– Całkowity prąd wyładowczy (I_sum )	20 kA
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 900435 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900435.

Idź do sklepu internetowego

DEHNcord L 3P 275 SO IP

Trójbiegunowy ogranicznik przepięć do wszystkich rodzajów instalacji, kompaktowa konstrukcja. Stopień ochrony IP 65. Z funkcją wyłączenia obwodu odbiornika w przypadku awarii ogranicznika przepięć i ochroną fazy sterującej.

1 Produkt

Nr kat. 900447 DCOR L 3P 275 SO IP

GTIN / EAN 4013364282216, Nr taryfy celnej (EU): 85363030, Waga brutto: 146.60 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

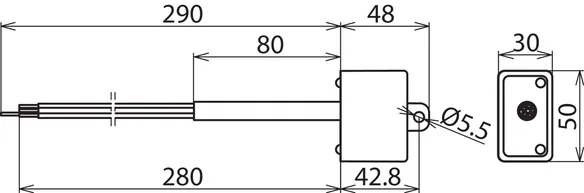

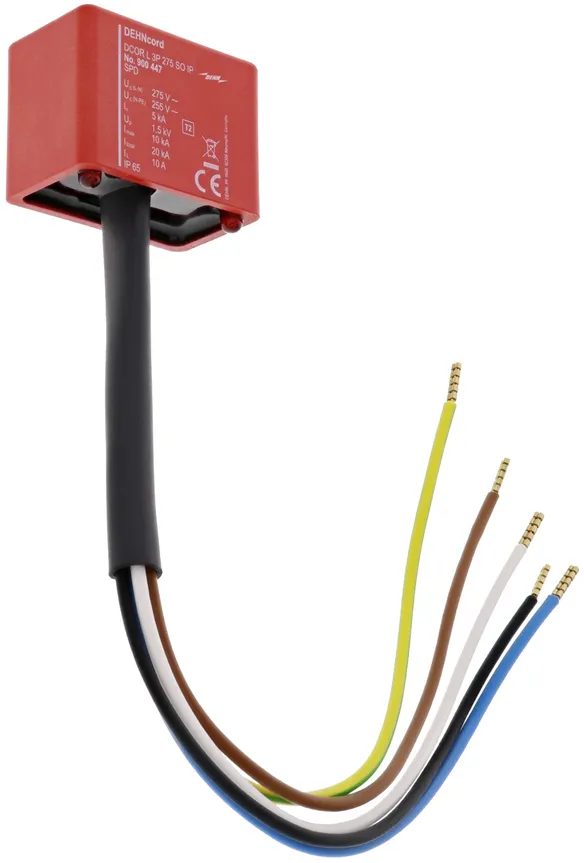

Ogranicznik przepięć DEHNcord L 3P 275 SO IP
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
z przewodami do instalacji na zewnątrz (stopień ochrony IP65)
np. na skrzynkach przyłączeniowych.
Z ochroną fazy sterującej
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana oddzielna optyczna sygnalizacja stanu
obwodu zasilania i fazy sterującej
Z uchwytem montażowym
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy (8/20): 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 3P 275 SO IP
Nr kat.: 900447
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Kable przyłączeniowe	1,5 mm², długość: 230 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Stopień ochrony po zamontowaniu	IP 65
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 900447 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900447.

Idź do sklepu internetowego

DEHNcord L 2P 275 SO IP

Dwubiegunowy ogranicznik przepięć do wszystkich rodzajów instalacji, kompaktowa konstrukcja. Stopień ochrony IP 65. Z funkcją wyłączania w przypadku wystąpienia awarii.

1 Produkt

Nr kat. 900448 DCOR L 2P 275 SO IP

GTIN / EAN 4013364293007, Nr taryfy celnej (EU): 85363030, Waga brutto: 139.90 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

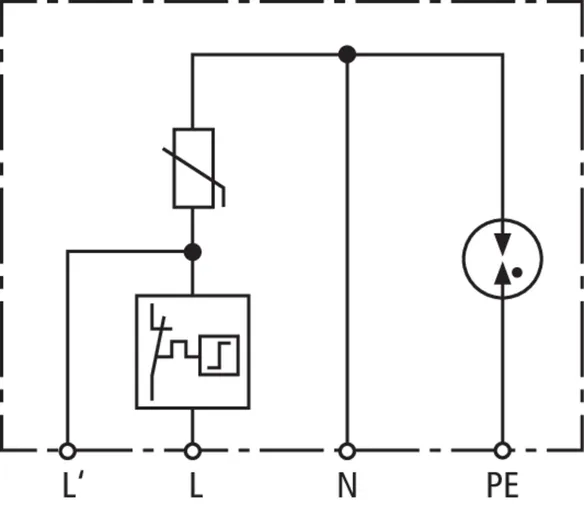

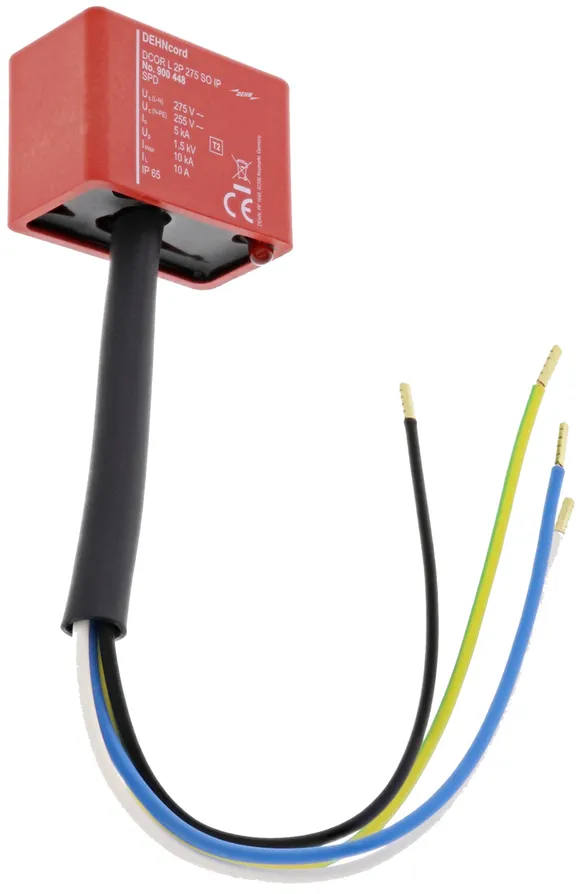

Ogranicznik przepięć DEHNcord L 2P 275 SO IP
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
z przewodami do instalacji na zewnątrz (stopień ochrony IP65)
np. na skrzynkach przyłączeniowych.
Możliwość wyłączenia lampy w przypadku uszkodzenia
oraz wbudowana optyczna sygnalizacja stanu
obwodu zasilania
Z uchwytem montażowym
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 5 kA
Całkowity prąd wyładowczy (8/20): 20 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Maksymalny bezpiecznik dodatkowy: 16 A gG
Maksymalny prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR L 2P 275 SO IP
Nr kat.: 900448
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	B 16 A

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	10 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [L-N] przy 3 kA (U_P )	≤ 1 kV
Napięciowy poziom ochrony [L-N] przy 1,5 kA (U_P )	≤ 0,85 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny prąd obciążenia AC (I_L )	10 A
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Wskaźnik uszkodzenia	czerwony
Przerwanie prądu upływu przy uszkodzeniu	tak
Liczba portów	1
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Kable przyłączeniowe	1,5 mm², długość: 230 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-2
Stopień ochrony po zamontowaniu	IP 65
Badania dodatkowe:	---------------------------------
– Całkowity prąd wyładowczy (I_sum )	20 kA
Rozszerzone dane techniczne:	---------------------------------
Udar kombinowany (U_OC )	10 kV

Produkt 900448 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900448.

Idź do sklepu internetowego

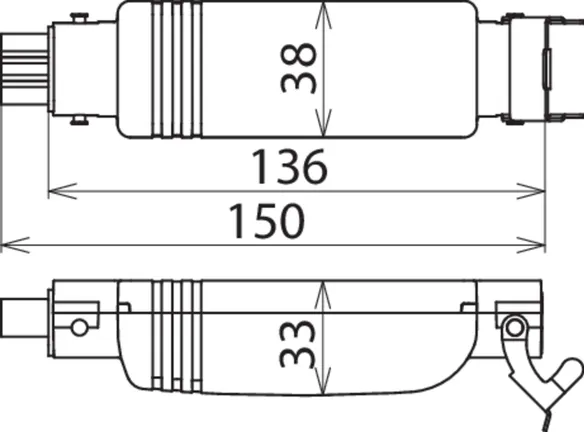

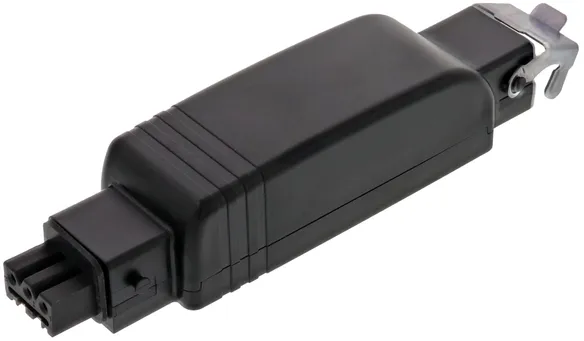

DEHNcord R 3P

Ogranicznik przepięć do elektrycznych rolet zewnętrznych, kompaktowa konstrukcja.

1 Produkt

Nr kat. 900449 DCOR R 3P 275

GTIN / EAN 4013364320031, Nr taryfy celnej (EU): 85363030, Waga brutto: 151.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

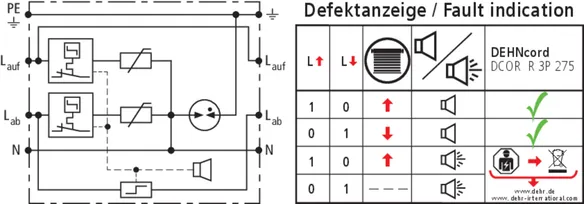

Ogranicznik przepięć DEHNcord R 3P 275
Wielobiegunowy ogranicznik przepięć typu 2 zgodnie z EN 61643-11
do montażu na zewnątrz (stopień ochrony IP54) w celu ochrony
elektrycznych osłon przeciwsłonecznych/zasłon lub rolet zewnętrznych
Przerwanie obwodu odbiornika w przypadku awarii
podczas opuszczania
Akustyczna sygnalizacja uszkodzenia dla obu torów ochronnych
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 2,5 kA
Całkowity prąd wyładowczy (8/20) [L+N-PE]: 15 kA
Zdolność gaszenia prądu następczego [N-PE]: 100 Arms
Znamionowy prąd obciążenia AC: 10 A
Koordynacja energetyczna według DIN EN 62305-4
z ogranicznikami przepięć z rodziny Red/Line

Producent: DEHN
Typ: DCOR R 3P 275
Nr kat.: 900449
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	5 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Gniazdo	Hirschmann STAK 3 / STAS 3

Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	10 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2,5 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	5 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	15 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Akustyczna sygnalizacja uszkodzenia	tak
Przerwanie prądu upływu przy uszkodzeniu	tak - w dalszej części instalacji
Liczba portów	1
Gniazdo	Hirschmann STAK 3 / STAS 3
Zakres temperatury pracy (T_U )	-20°C ... +70°C
Stopień ochrony po zamontowaniu	IP 54

Produkt 900449 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900449.

Idź do sklepu internetowego

DEHNcord

Szczegóły

DEHNcord 3P TT 275 FM

Nr kat. 900439 DCOR 3P TT 275 FM

Nie masz uprawnień, by pobrać 900439.stp

Nie masz uprawnień, by pobrać 900439.igs

Nie masz uprawnień, by pobrać 900439.jt

Nie masz uprawnień, by pobrać 900439.dwg

Nie masz uprawnień, by pobrać 900439m_D.dxf

Nie masz uprawnień, by pobrać 900439_eplan.zip

Nie masz uprawnień, by pobrać DEHN.900439.wspak

Produkt 900439 został dodany do notatnika.

Do koszyka dodano produkt 900439.

DEHNcord L 2P

Nr kat. 900430 DCOR L 2P 275

Nie masz uprawnień, by pobrać 900430.stp

Nie masz uprawnień, by pobrać 900430.igs

Nie masz uprawnień, by pobrać 900430.jt

Nie masz uprawnień, by pobrać 900430.dwg

Nie masz uprawnień, by pobrać 900430m.dxf

Nie masz uprawnień, by pobrać DEHN.900430.edz

Nie masz uprawnień, by pobrać DEHN.900430.wspak

Produkt 900430 został dodany do notatnika.

Do koszyka dodano produkt 900430.

Nr kat. 900432 DCOR L 2P 320

Nie masz uprawnień, by pobrać 900430.stp

Nie masz uprawnień, by pobrać 900430.igs

Nie masz uprawnień, by pobrać 900430.jt

Nie masz uprawnień, by pobrać 900430.dwg

Nie masz uprawnień, by pobrać 900430m.dxf

Nie masz uprawnień, by pobrać DEHN.900432.edz

Nie masz uprawnień, by pobrać DEHN.900432.wspak

Produkt 900432 został dodany do notatnika.

Do koszyka dodano produkt 900432.

DEHNcord L 1P

Nr kat. 900431 DCOR L 1P 275

Nie masz uprawnień, by pobrać 900431.stp

Nie masz uprawnień, by pobrać 900431.igs

Nie masz uprawnień, by pobrać 900431.jt

Nie masz uprawnień, by pobrać 900431.dwg

Nie masz uprawnień, by pobrać 900431m.dxf

Nie masz uprawnień, by pobrać DEHN.900431.edz

Nie masz uprawnień, by pobrać DEHN.900431.wspak

Produkt 900431 został dodany do notatnika.

Do koszyka dodano produkt 900431.

Nr kat. 900433 DCOR L 1P 320

Nie masz uprawnień, by pobrać 900431.stp

Nie masz uprawnień, by pobrać 900431.igs

Nie masz uprawnień, by pobrać 900431.jt

Nie masz uprawnień, by pobrać 900431.dwg

Nie masz uprawnień, by pobrać 900431m.dxf

Nie masz uprawnień, by pobrać DEHN.900433.edz

Nie masz uprawnień, by pobrać DEHN.900433.wspak

Produkt 900433 został dodany do notatnika.

Do koszyka dodano produkt 900433.

DEHNcord L 2P SN1864

Nr kat. 999906 DCOR L 2P SN1864

Nie masz uprawnień, by pobrać 999906.stp

Nie masz uprawnień, by pobrać 999906.igs

Nie masz uprawnień, by pobrać 999906.jt

Nie masz uprawnień, by pobrać 999906.dwg

Nie masz uprawnień, by pobrać 999906m_D.dxf

Nie masz uprawnień, by pobrać DEHN.999906.edz

Nie masz uprawnień, by pobrać DEHN.999906.wspak

Produkt 999906 został dodany do notatnika.

Do koszyka dodano produkt 999906.

DEHNcord L 2P SN1860

Nr kat. 999937 DCOR L 2P SN1860

Nie masz uprawnień, by pobrać 999937.stp

Nie masz uprawnień, by pobrać 999937.igs

Nie masz uprawnień, by pobrać 999937.jt

Nie masz uprawnień, by pobrać 999937.dwg

Nie masz uprawnień, by pobrać 999937m_D.dxf

Nie masz uprawnień, by pobrać DEHN.999937.edz

Nie masz uprawnień, by pobrać DEHN.999937.wspak

Produkt 999937 został dodany do notatnika.

Do koszyka dodano produkt 999937.

DEHNcord L 2P 275 SO LTG

Nr kat. 900446 DCOR L 2P 275 SO LTG

Nie masz uprawnień, by pobrać 900446.stp
