Nr kat. 900070 DCB YPV 1200

GTIN / EAN 6942299504521, Nr taryfy celnej (EU): 85354000, Waga brutto: 639.16 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB YPV 1200
Nr kat.: 900070
lub podobny.

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900070 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900070.

Idź do sklepu internetowego

Nr kat. 900071 DCB YPV 1500

GTIN / EAN 6942299504545, Nr taryfy celnej (EU): 85354000, Waga brutto: 636.22 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć DEHNcombo YPV 1500
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1500 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1500 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 4,5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB YPV 1500
Nr kat.: 900071
lub podobny.

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 4,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900071 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900071.

Idź do sklepu internetowego

Nr kat. 900075 DCB YPV 1200 FM

GTIN / EAN 6942299504538, Nr taryfy celnej (EU): 85354000, Waga brutto: 587.94 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

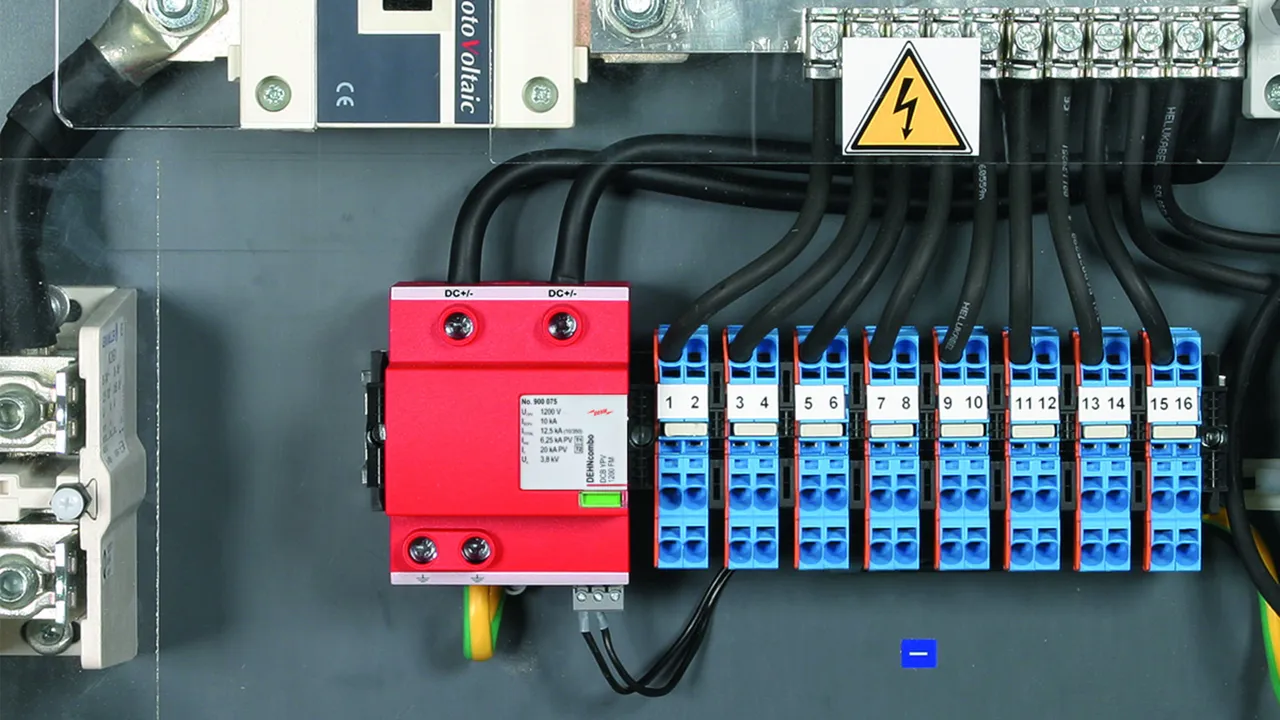

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200 FM
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
z zestykiem zdalnej sygnalizacji
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB YPV 1200 FM
Nr kat.: 900075
lub podobny.

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900075.

Idź do sklepu internetowego

Nr kat. 900076 DCB YPV 1500 FM

GTIN / EAN 6942299504552, Nr taryfy celnej (EU): 85354000, Waga brutto: 638.51 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombinowany ogranicznik przepięć DEHNcombo YPV 1500 FM
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1500 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
z zestykiem zdalnej sygnalizacji
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1500 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 4,5 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB YPV 1500 FM
Nr kat.: 900076
lub podobny.

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Wytrzymałość zwarciowa (I_SCPV )	10 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 4,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900076 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900076.

Idź do sklepu internetowego

Nr kat. 971020 DCB MOD 600

GTIN / EAN 4013364532861, Waga brutto: 0.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB MOD 600
Nr kat.: 971020
lub podobny.

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	DEKRA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	DEKRA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 971020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971020.

Idź do sklepu internetowego

Nr kat. 971021 DCB MOD 750

GTIN / EAN 4013364532878, Waga brutto: 0.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB MOD 750
Nr kat.: 971021
lub podobny.

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	DEKRA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	DEKRA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 971021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971021.

Idź do sklepu internetowego

Nr kat. 971020 DCB MOD 600

GTIN / EAN 4013364532861, Waga brutto: 0.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB MOD 600
Nr kat.: 971020
lub podobny.

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	DEKRA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	DEKRA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 971020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971020.

Idź do sklepu internetowego

Nr kat. 971021 DCB MOD 750

GTIN / EAN 4013364532878, Waga brutto: 0.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Kombinowany ogranicznik przepięć DEHNcombo YPV 1200
Wielobiegunowy kombinowany ogranicznik przepięć typu 1 + typu 2
do obwodu generatora PV do 1200 V DC
z 3-stopniowym wyłącznikiem DC, szerokość 4 moduły
Ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 50539-11
Do stosowania w oparciu o zapisy IEC 60364-7-712
Kombinowane urządzenie odłączająco-zwierające
Wskaźnik uszkodzenia
Maksymalne napięcie PV: <= 1200 V DC
Całkowity prąd wyładowczy: 12,5 kA
Napięciowy poziom ochrony: <= 3,8 kV
Wytrzymałość zwarciowa Iscpv: 10 kA

Producent: DEHN
Typ: DCB MOD 750
Nr kat.: 971021
lub podobny.

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certyfikaty	DEKRA, UL

Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Największe napięcie PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Wytrzymałość zwarciowa (I_SCPV )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Napięciowy poziom ochrony [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Napięciowy poziom ochrony [DC+ -> DC-] (U_P )	< 3,8 kV
Czas zadziałania (t_A )	≤ 25 ns
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	Thermoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	DEKRA, UL
Rozszerzone dane techniczne:	---------------------------------
– Stosowanie w obiektach magazynowania energii elektrycznej DC do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Bussman HLS 2000 V DC / 200 A 2+/A173 DST aR, nr kat. producenta: 170M2040
– Bezpiecznik w obiektach magazynowania energii elektrycznej DC do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 971021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971021.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNcombo

DEHNcombo YPV ...

Nr kat. 900070 DCB YPV 1200

Technika SCI

Produkt 900070 został dodany do notatnika.

Do koszyka dodano produkt 900070.

Nr kat. 900071 DCB YPV 1500

Technika SCI

Produkt 900071 został dodany do notatnika.

Do koszyka dodano produkt 900071.

DEHNcombo YPV ... FM

Nr kat. 900075 DCB YPV 1200 FM

Technika SCI

Produkt 900075 został dodany do notatnika.

Do koszyka dodano produkt 900075.

Nr kat. 900076 DCB YPV 1500 FM

Technika SCI

Produkt 900076 został dodany do notatnika.

Do koszyka dodano produkt 900076.

<TRANSLATION_PLACEHOLDER>

Nr kat. 971020 DCB MOD 600

Technika SCI

Produkt 971020 został dodany do notatnika.

Do koszyka dodano produkt 971020.

Nr kat. 971021 DCB MOD 750

Technika SCI

Produkt 971021 został dodany do notatnika.

Do koszyka dodano produkt 971021.

Nr kat. 971020 DCB MOD 600

Technika SCI

Produkt 971020 został dodany do notatnika.

Do koszyka dodano produkt 971020.

Nr kat. 971021 DCB MOD 750

Technika SCI

Produkt 971021 został dodany do notatnika.

Do koszyka dodano produkt 971021.

DEHNcombo

DEHNcombo YPV ...

Nr kat. 900070 DCB YPV 1200

Nie masz uprawnień, by pobrać 900060.stp

Nie masz uprawnień, by pobrać 900060.igs

Nie masz uprawnień, by pobrać 900060.jt

Nie masz uprawnień, by pobrać 900060.dwg

Nie masz uprawnień, by pobrać 900060m_E.dxf

Nie masz uprawnień, by pobrać 900070_eplan.zip

Nie masz uprawnień, by pobrać DEHN.900070.wspak

Technika SCI

Produkt 900070 został dodany do notatnika.

Do koszyka dodano produkt 900070.

Nr kat. 900071 DCB YPV 1500

Nie masz uprawnień, by pobrać 900060.stp

Nie masz uprawnień, by pobrać 900060.igs

Nie masz uprawnień, by pobrać 900060.jt

Nie masz uprawnień, by pobrać 900060.dwg

Nie masz uprawnień, by pobrać 900060m_E.dxf

Nie masz uprawnień, by pobrać DEHN.900060.edz

Nie masz uprawnień, by pobrać DEHN.900071.wspak

Technika SCI

Produkt 900071 został dodany do notatnika.

Do koszyka dodano produkt 900071.

DEHNcombo YPV ... FM

Nr kat. 900075 DCB YPV 1200 FM

Nie masz uprawnień, by pobrać 900065.stp

Nie masz uprawnień, by pobrać 900065.igs

Nie masz uprawnień, by pobrać 900065.jt

Nie masz uprawnień, by pobrać 900065.dwg

Nie masz uprawnień, by pobrać 900065m_E.dxf

Nie masz uprawnień, by pobrać 900075_eplan.zip

Nie masz uprawnień, by pobrać DEHN.900075.wspak

Technika SCI

Produkt 900075 został dodany do notatnika.

Do koszyka dodano produkt 900075.

Nr kat. 900076 DCB YPV 1500 FM

Nie masz uprawnień, by pobrać 900065.stp

Nie masz uprawnień, by pobrać 900065.igs

Nie masz uprawnień, by pobrać 900065.jt

Nie masz uprawnień, by pobrać 900065.dwg

Nie masz uprawnień, by pobrać 900065m_E.dxf

Nie masz uprawnień, by pobrać DEHN.900065.edz

Nie masz uprawnień, by pobrać DEHN.900076.wspak

Technika SCI

Produkt 900076 został dodany do notatnika.

Do koszyka dodano produkt 900076.

<TRANSLATION_PLACEHOLDER>

Nr kat. 971020 DCB MOD 600

Technika SCI

Produkt 971020 został dodany do notatnika.

Do koszyka dodano produkt 971020.

Nr kat. 971021 DCB MOD 750

Technika SCI

Produkt 971021 został dodany do notatnika.

Do koszyka dodano produkt 971021.

Nr kat. 971020 DCB MOD 600

Technika SCI

Produkt 971020 został dodany do notatnika.

Do koszyka dodano produkt 971020.

Nr kat. 971021 DCB MOD 750

Technika SCI

Produkt 971021 został dodany do notatnika.

Do koszyka dodano produkt 971021.
