V NH / VA NH

  • Ogranicznik przepięć do stosowania w podstawach bezpiecznika NH w rozmiarze 00 oraz 1
  • Warystor z tlenku cynku z układem kontrolnym, układem odłączającym oraz wbudowanym bezpiecznikiem dodatkowym (VA NH... dodatkowo z połączonym szeregowo iskiernikiem)
  • Skoordynowany energetycznie z innymi ogranicznikami z serii Red/Line
  • Wskaźnik uszkodzenia w postaci wyskakującego bolca sygnalizacyjnego

Szczegóły

lorem ipsum
lorem ipsum

V NH00 (FM)

Warystorowy ogranicznik przepięć z wbudowanym bezpiecznikiem dodatkowym do stosowania w podstawach bezpiecznika NH w rozmiarze 00; opcjonalnie ze specjalnym bolcem sygnalizacyjnym do zdalnej sygnalizacji.

2 Produkty

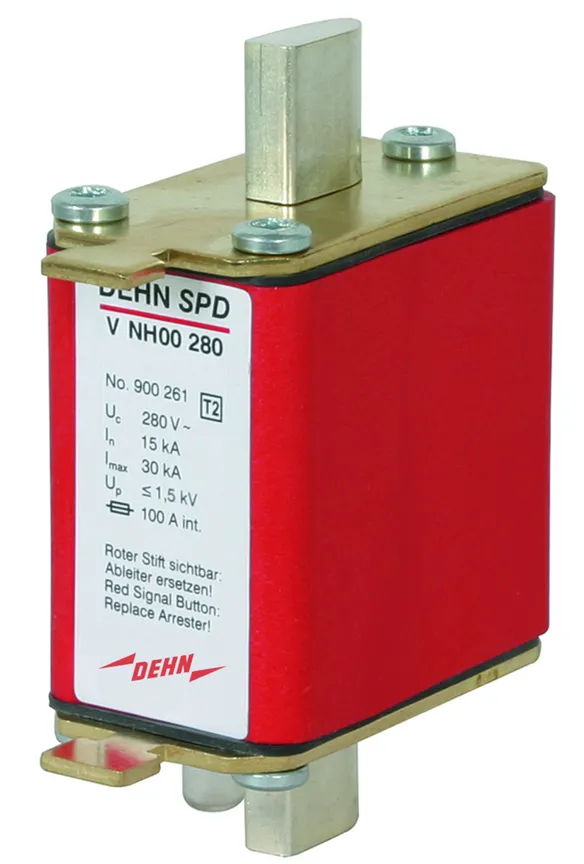

Nr kat. 900261 V NH00 280

GTIN / EAN 4013364094352, Nr taryfy celnej (EU): 85363030, Waga brutto: 191.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć V NH00 280
1-biegunowy ogranicznik przepięć
do stosowania w podstawach bezpiecznikowych NH
w rozmiarze 00
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony przy 15 kA (8/20): < 1,5 kV
Znamionowy prąd wyładowczy: 15 kA (8/20)
Maksymalny prąd wyładowczy: 30 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznikowych NH w rozmiarze NH00

Producent: DEHN
Typ: V NH00 280
Nr kat.: 900261
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 30 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny

Produkt 900261 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900261.

Idź do sklepu internetowego

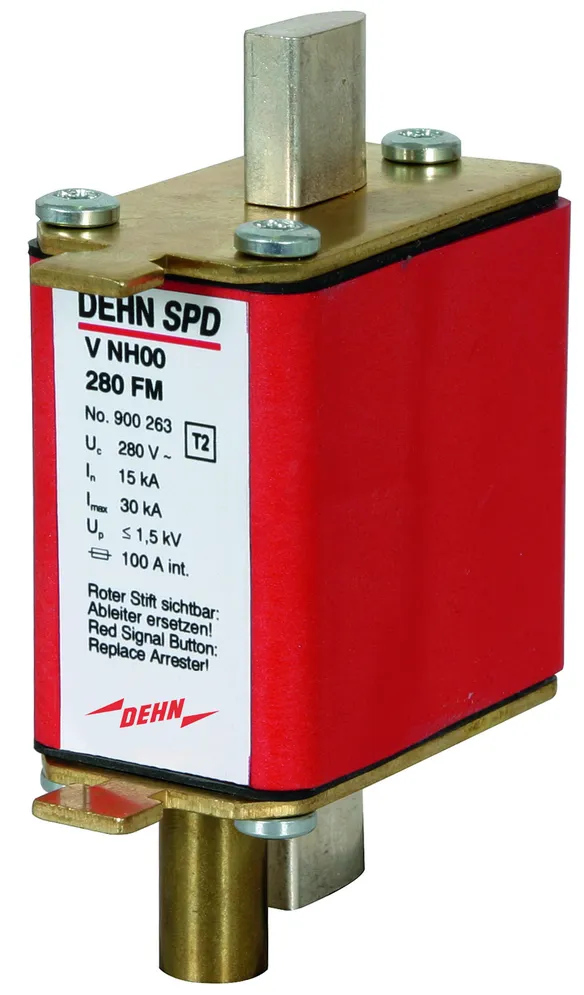

Nr kat. 900263 V NH00 280 FM

GTIN / EAN 4013364094369, Nr taryfy celnej (EU): 85363030, Waga brutto: 208.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć V NH00 280 FM
1-biegunowy ogranicznik przepięć do stosowania
w podstawach bezpiecznika NH w rozmiarze 00
z bolcem sygnalizacyjnym do zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony przy 15 kA (8/20):< 1,5 kV
Znamionowy prąd wyładowczy: 15 kA (8/20)
Maksymalny prąd wyładowczy: 30 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznikowych NH w rozmiarze NH00

Producent: DEHN
Typ: V NH00 280 FM
Nr kat.: 900263
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 30 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny
Wskaźnik do zdalnej sygnalizacji wysuwa się na wysokość 7 mm

Produkt 900263 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900263.

Idź do sklepu internetowego

V NH1

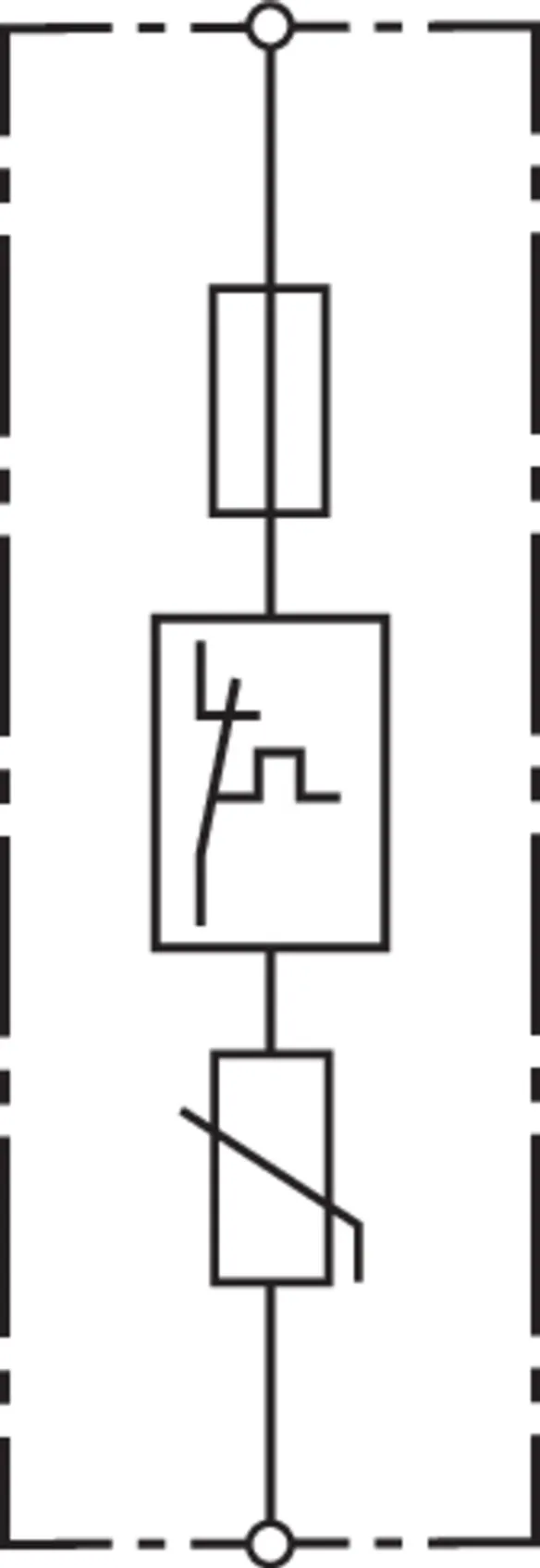

Warystorowy ogranicznik przepięć z wbudowanym bezpiecznikiem dodatkowym do stosowania w podstawach bezpiecznika NH w rozmiarze 1.

1 Produkt

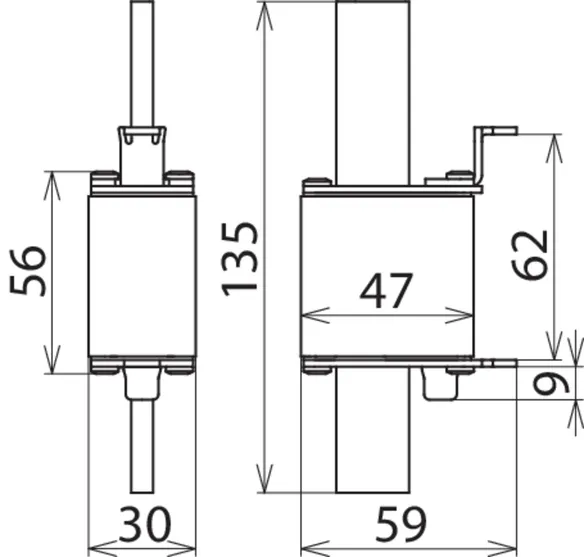

Nr kat. 900270 V NH1 280

GTIN / EAN 4013364106703, Nr taryfy celnej (EU): 85363030, Waga brutto: 243.10 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

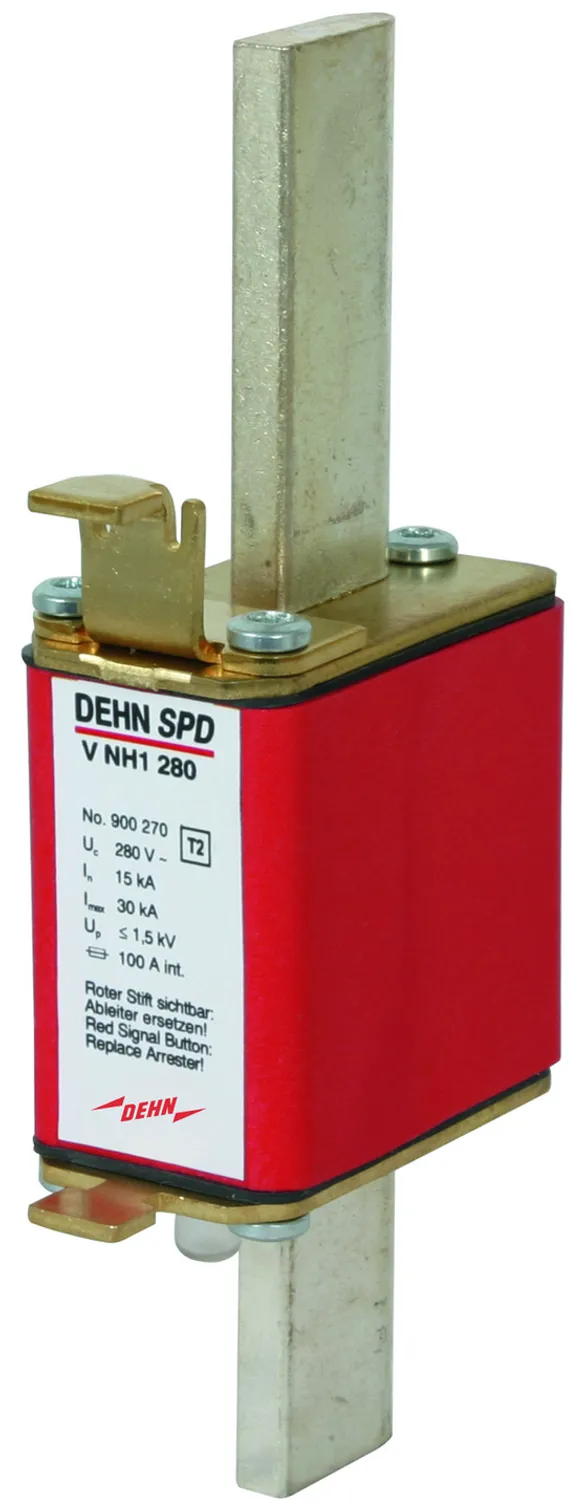

Ogranicznik przepięć V NH1 280
1-biegunowy ogranicznik przepięć do stosowania
w podstawach bezpiecznika NH w rozmiarze 1
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony przy 15 kA (8/20): < 1,5 kV
Znamionowy prąd wyładowczy: 15 kA (8/20)
Maksymalny prąd wyładowczy: 30 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznika NH w rozmiarze 1; EN 50022

Producent: DEHN
Typ: V NH1 280
Nr kat.: 900270
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 30 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny

Produkt 900270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900270.

Idź do sklepu internetowego

VA NH00 (FM)

Warystorowy ogranicznik przepięć na bazie szeregowego połączenia warystora i iskiernika z wbudowanym bezpiecznikiem dodatkowym do stosowania w podstawach bezpiecznika NH w rozmiarze 00; opcjonalnie ze specjalnym bolcem sygnalizacyjnym do zdalnej sygnalizacji.

2 Produkty

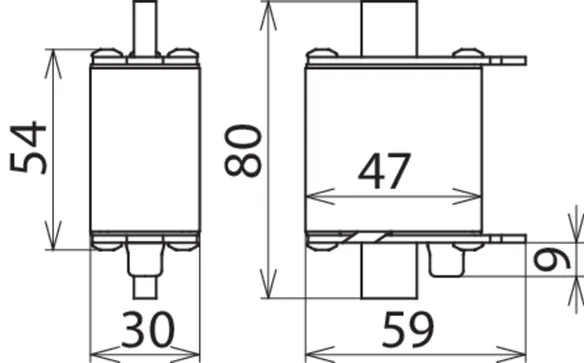

Nr kat. 900262 VA NH00 280

GTIN / EAN 4013364072572, Nr taryfy celnej (EU): 85363030, Waga brutto: 192.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

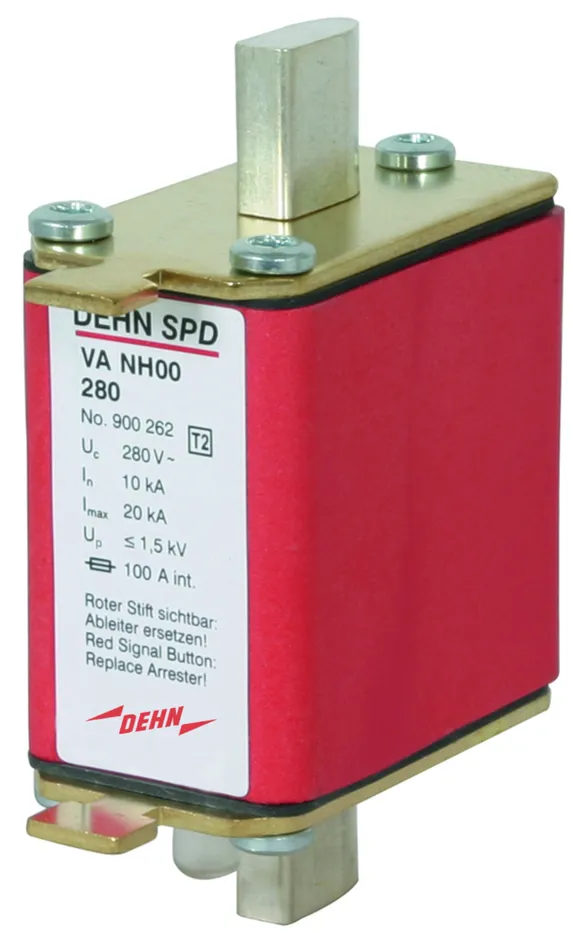

Ogranicznik przepięć VA NH00 280
1-biegunowy ogranicznik przepięć do stosowania
w podstawach bezpiecznika NH w rozmiarze 00
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 10 kA (8/20)
Maksymalny prąd wyładowczy: 20 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznikowych NH w rozmiarze NH00

Producent: DEHN
Typ: VA NH00 280
Nr kat.: 900262
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 20 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny

Produkt 900262 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900262.

Idź do sklepu internetowego

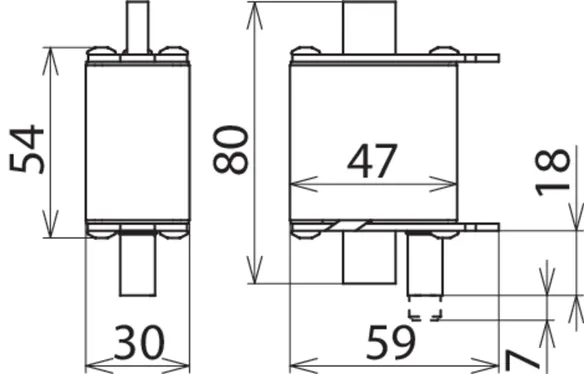

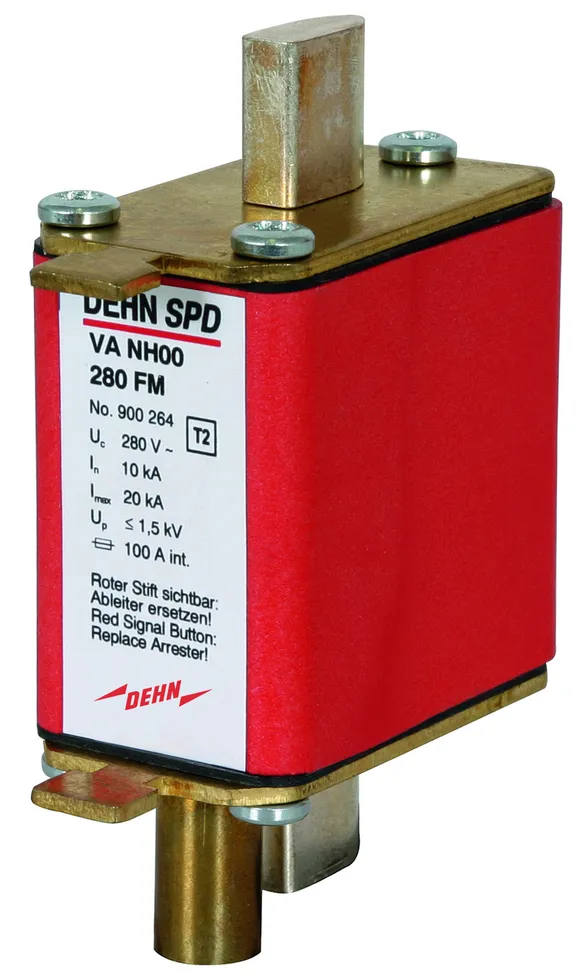

Nr kat. 900264 VA NH00 280 FM

GTIN / EAN 4013364073661, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.90 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć VA NH00 280 FM
1-biegunowy ogranicznik przepięć do stosowania
w podstawach bezpiecznika NH w rozmiarze 00
z bolcem sygnalizacyjnym do zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 10 kA (8/20)
Maksymalny prąd wyładowczy: 20 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznikowych NH w rozmiarze NH00

Producent: DEHN
Typ: VA NH00 280 FM
Nr kat.: 900264
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 20 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny
Wskaźnik do zdalnej sygnalizacji wysuwa się na wysokość 7 mm

Produkt 900264 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900264.

Idź do sklepu internetowego

VA NH1

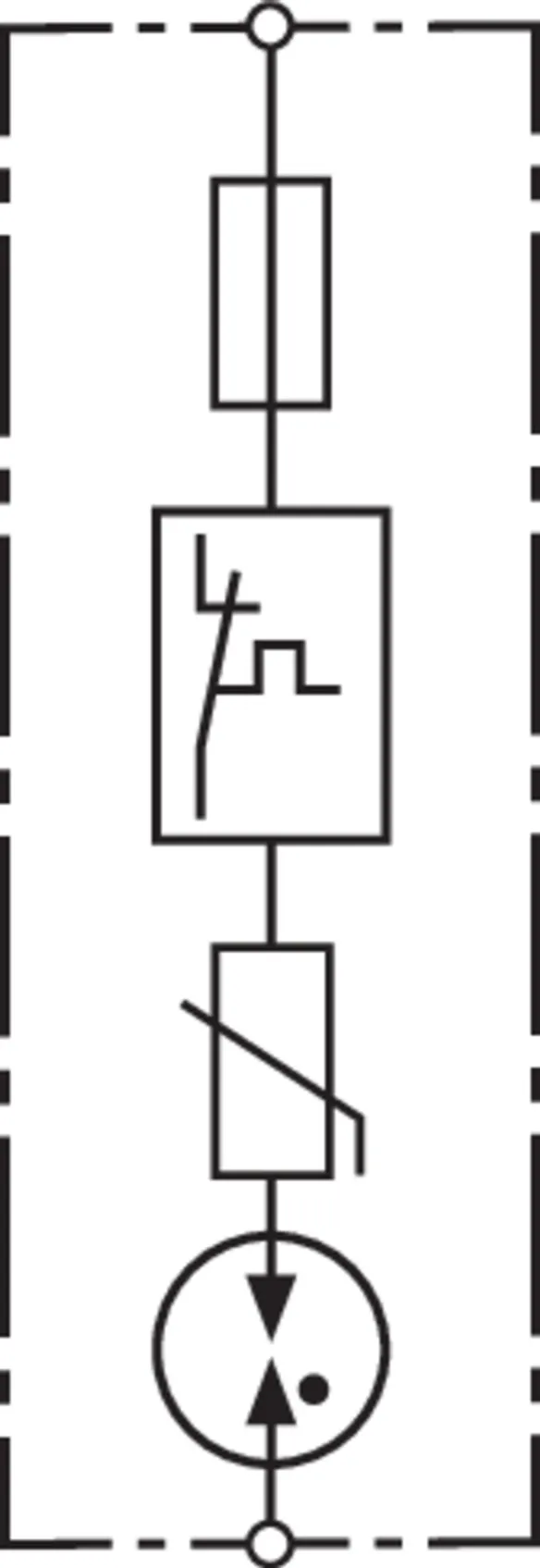

Ogranicznik przepięć z wbudowanym szeregowym połączeniem warystora i iskiernika do stosowania w podstawach bezpiecznika NH w rozmiarze 1.

1 Produkt

Nr kat. 900271 VA NH1 280

GTIN / EAN 4013364106710, Nr taryfy celnej (EU): 85363030, Waga brutto: 243.50 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

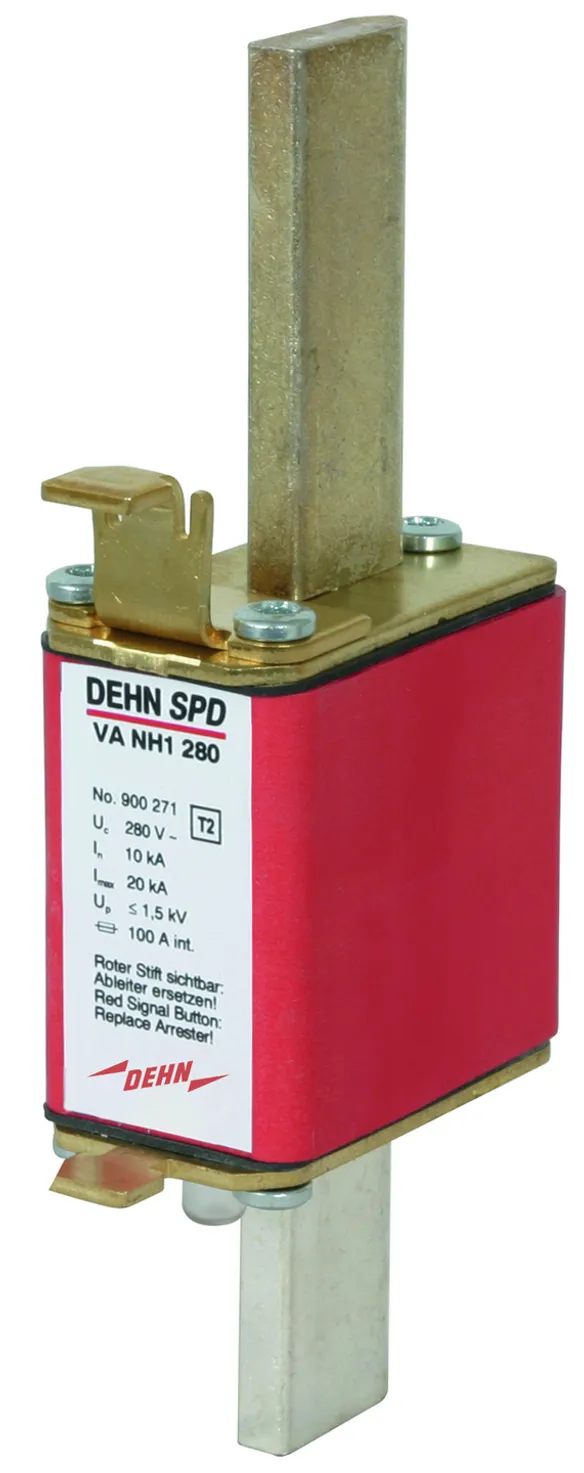

Ogranicznik przepięć VA NH1 280
1-biegunowy ogranicznik przepięć do stosowania
w podstawach bezpiecznika NH w rozmiarze 1
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 280 V AC
Napięciowy poziom ochrony: < 1,5 kV
Znamionowy prąd wyładowczy: 10 kA (8/20)
Maksymalny prąd wyładowczy: 20 kA (8/20)
Znamionowa zdolność wyłączania wbudowanego bezpiecznika: 100 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line
Montaż w podstawach bezpiecznikowych NH w rozmiarze 1

Producent: DEHN
Typ: VA NH1 280
Nr kat.: 900271
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 2 / klasa II
Największe napięcie trwałej pracy AC (UC ) 280 V (50 / 60 Hz)
Maksymalny prąd wyładowczy (8/20 µs) (Imax ) 20 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy zbędny

Produkt 900271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900271.

Idź do sklepu internetowego
