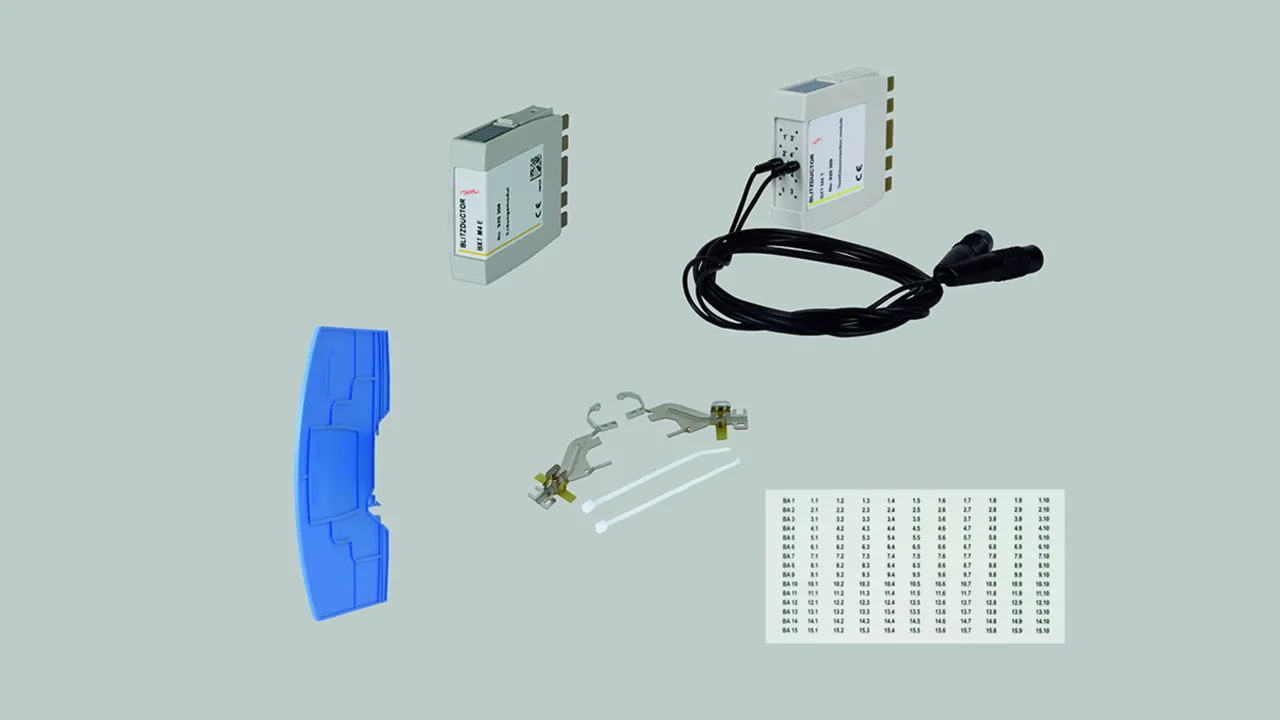

Akcesoria do ograniczników BLITZDUCTOR SP / XT / XTU

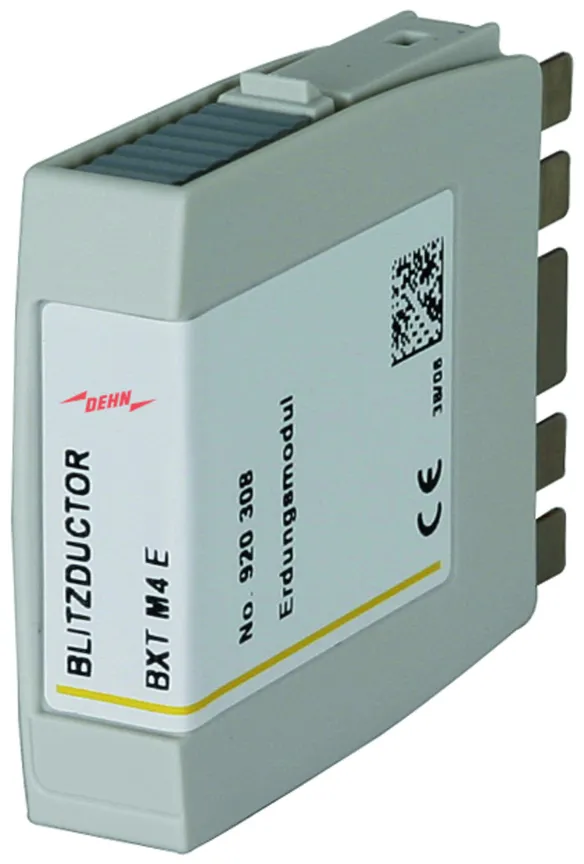

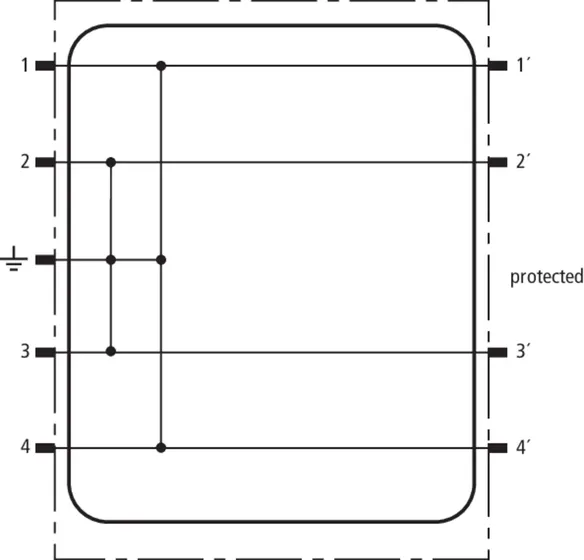

Moduł uziemiający

Moduł uziemiający umieszczony w podstawie łączy wszystkie linie podłączone do podstawy ogranicznika BLITZDUCTOR SP / XT / XTU z systemem połączeń wyrównawczych. Służy do bezpośredniego uziemiania nieużywanych żył przewodów już podłączonych do podstawy.

1 Produkt

Nr kat. 920308 BXT M4 E

GTIN / EAN 4013364109209, Nr taryfy celnej (EU): 85369010, Waga brutto: 29.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Moduł uziemiający, podstawa BLITZDUCTOR SP/XT/XTU BXT M4 E
Moduł wtykowy do bezpośredniego uziemienia
linii podłączonych do podstawy ogranicznika BLITZDUCTOR XT
.

Producent: DEHN
Typ: BXT M4 E
Nr kat.: 920308
lub podobny.

Certyfikaty



Dane techniczne

D1 Całkowity prąd udarowy (10/350 µs) (Iimp ) 10 kA
Montaż w podstawa

Produkt 920308 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920308.

Idź do sklepu internetowego

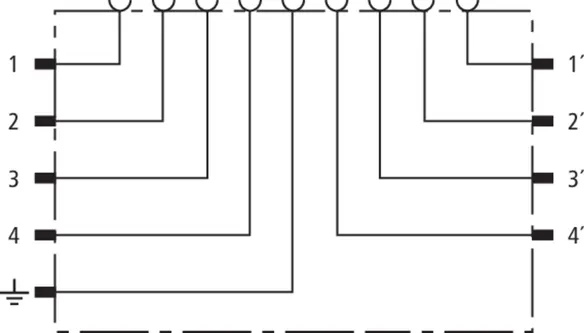

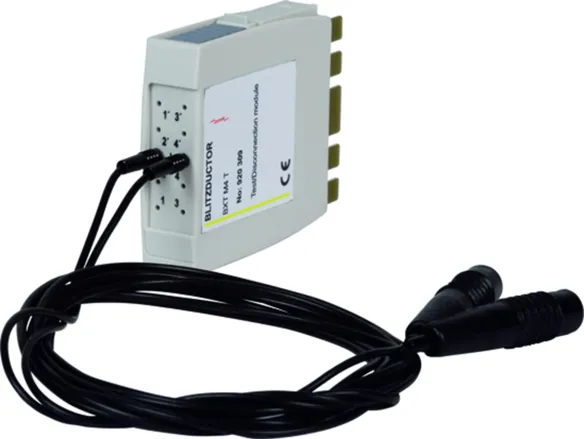

Moduł probierczy / rozłączający

Wtykowy moduł probierczo-rozłączający przerywa przebieg przewodów podłączonych do podstawy BLITZDUCTOR SP / XT i doprowadza je do gniazda probierczego z przodu modułu. Umożliwia to wykonanie pomiarów w instalacji bez odpinania przewodów z podstawy.

1 Produkt

Nr kat. 920309 BXT M4 T

GTIN / EAN 4013364109193, Nr taryfy celnej (EU): 85369010, Waga brutto: 24.60 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Moduł probierczy / rozłączający Podstawa BLITZDUCTOR SP/XT/XTU BXT M4 T
Moduł wtykowy jako złącze pobiercze do
testowania linii bez
odpinania przewodów przyłączeniowych,
może być montowany do
podstawy BLITZDUCTOR XT.
Akcesoria w zestawie: 2 przewody pomiarowe (1 m), torba ochronna

Producent: DEHN
Typ: BXT M4 T
Nr kat.: 920309
lub podobny.

Certyfikaty



Dane techniczne

Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy przy 80°C (IL ) 1,0 A
Rezystancja objętościowa 0,1 Ω
Montaż w podstawa
Gniazda probiercze pozłacane, 1 mm
Akcesoria w zestawie 2 przewody pomiarowe (1 m), torba ochronna

Produkt 920309 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920309.

Idź do sklepu internetowego

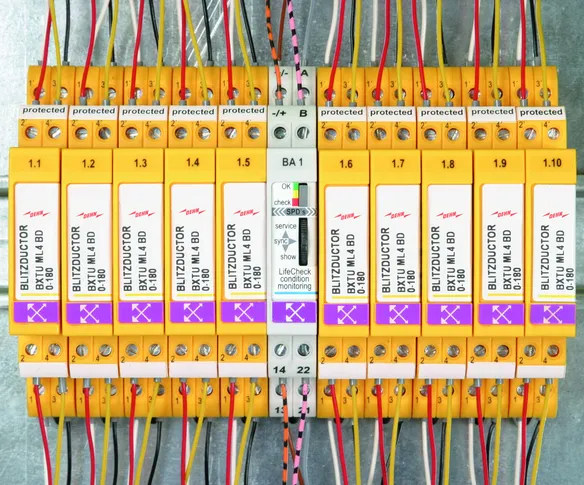

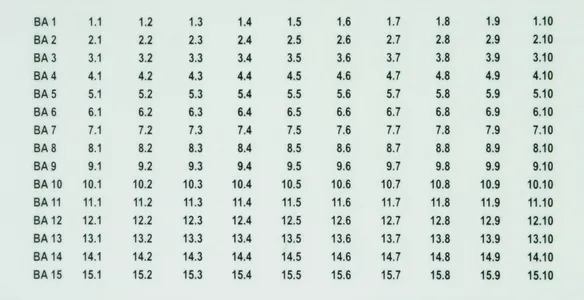

Etykiety numeracyjne BA1-BA15

Samoprzylepne etykiety (2x 165) do oznaczania adresów magistrali (od BA1 do BA15) urządzeń monitorujących stan ograniczników DRC MCM XT oraz kolejnych numerów (od 1.1-1.10 do 15.1-15.10) modułów BXT.

1 Produkt

Nr kat. 920398 BS BA1 BA15 BXT

GTIN / EAN 4013364126572, Nr taryfy celnej (EU): 39199080, Waga brutto: 5.60 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Etykiety numeracyjne BA1-BA15
Przezroczyste etykiety samoprzylepne
z nadrukowanymi oznaczeniami
BA1 (1.1-1.10) do BA15 (15.1-15.10)
do łatwego oznaczania
urządzeń monitorujących DRC MCM XT
i modułów Blitzductor XT lub
podstaw
przezroczyste, trwale przylegające,
odporne na ścieranie

Producent: DEHN
Typ: BS BA1 BA15 BXT
Nr kat.: 920398
lub podobny.



Dane techniczne

Wymiary (szer x wys) 13 x 7 mm

Produkt 920398 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920398.

Idź do sklepu internetowego

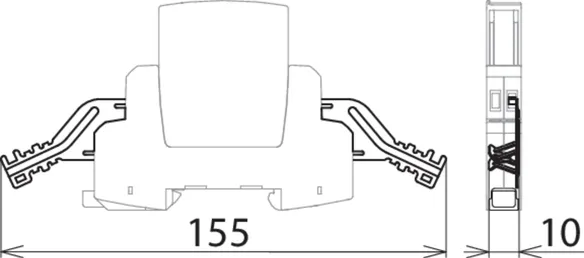

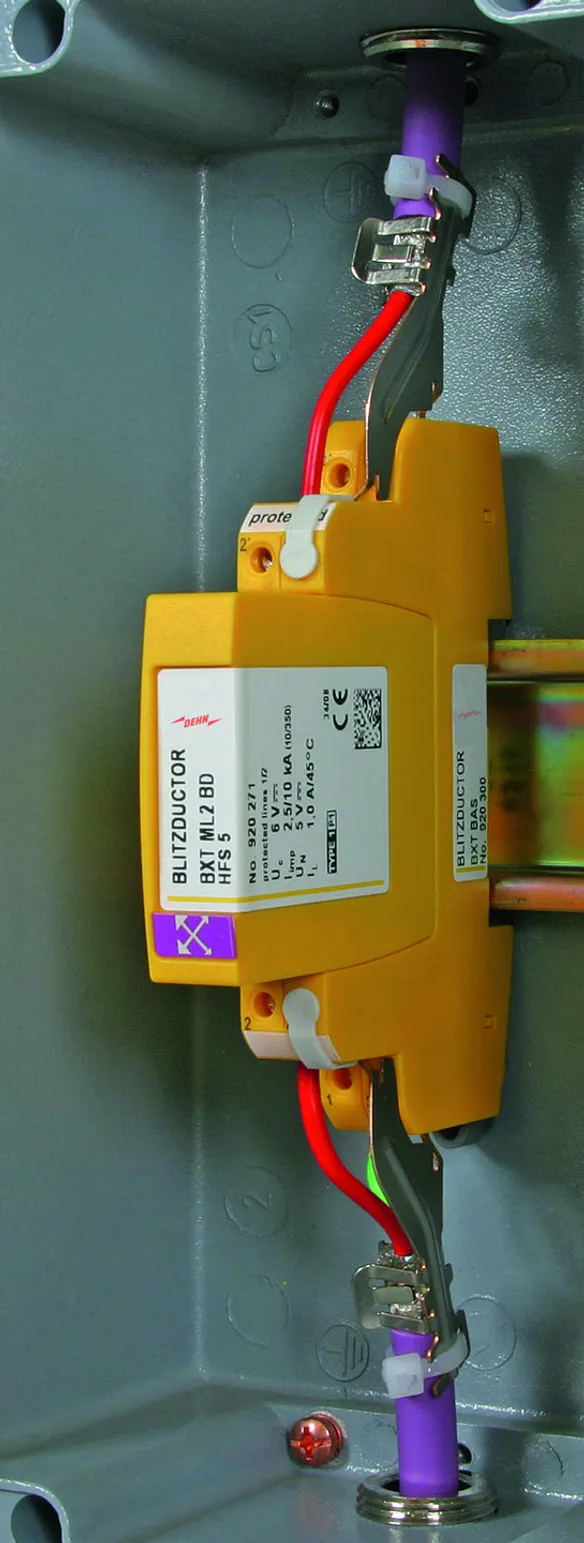

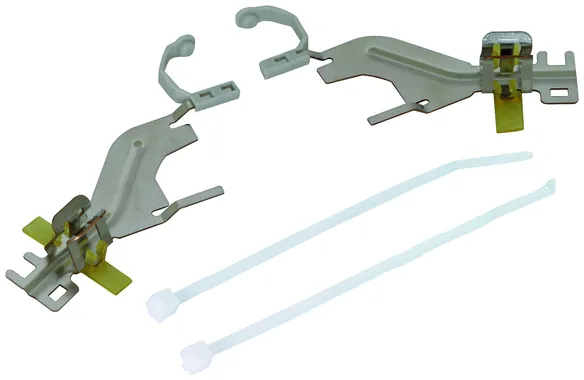

Zaciski sprężynowe EMC

Dwa zaciski sprężynowe dla chronionej i niechronionej strony ograniczników BLITZDUCTOR SP / XT / XTU do trwałego, niskoimpedancyjnego połączenia ekranu z ekranowaną linią sygnałową. Końcówki izolacyjne do pośredniego uziemienia ekranu (tylko BXT), w zestawie opaski kablowe i paski izolacyjne. Nadają się do ograniczników BXT(U) ML2 ... S ... / BSP M2 ... (tylko bezpośrednie uziemienie ekranu).

1 Produkt

Nr kat. 920395 SAK BXT LR

GTIN / EAN 4013364118157, Nr taryfy celnej (EU): 85369095, Waga brutto: 12.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Zaciski sprężynowe EMC SAK BXT LR
2 zaciski sprężynowe do trwałego
niskoimpedancyjnego połączenia ekranu
dla chronionej i niechronionej strony
ograniczników BLITZDUCTOR XT.
Z wbudowanym kodowaniem połączeń
do bezpośredniego lub pośredniego uziemienia ekranu,
z zestawie z opaskami kablowymi i końcówką izolacyjną.
Zakres zacisku: 3-10 mm
Akcesoria w zestawie: końcówki izolacyjne, opaski kablowe, paski izolacyjne

Producent: DEHN
Typ: SAK BXT LR
Nr kat.: 920395
lub podobny.

Certyfikaty



Dane techniczne

D1 Prąd udarowy (10/350 µs) 5 kA
Montaż w zacisk BXT BAS / BSP BAS 4
Akcesoria w zestawie końcówki izolacyjne, opaski kablowe, paski izolacyjne

Produkt 920395 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920395.

Idź do sklepu internetowego

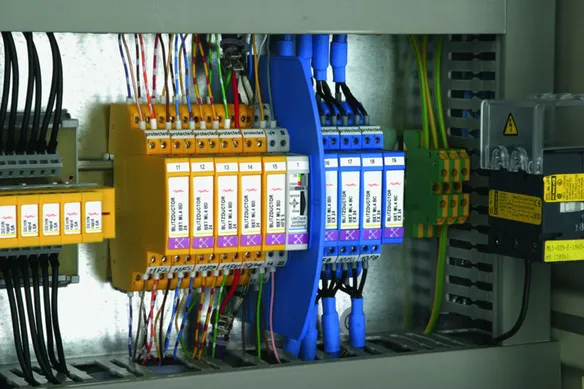

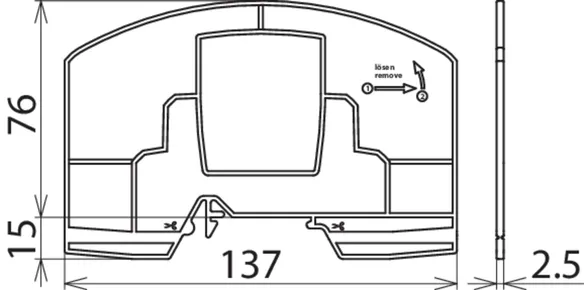

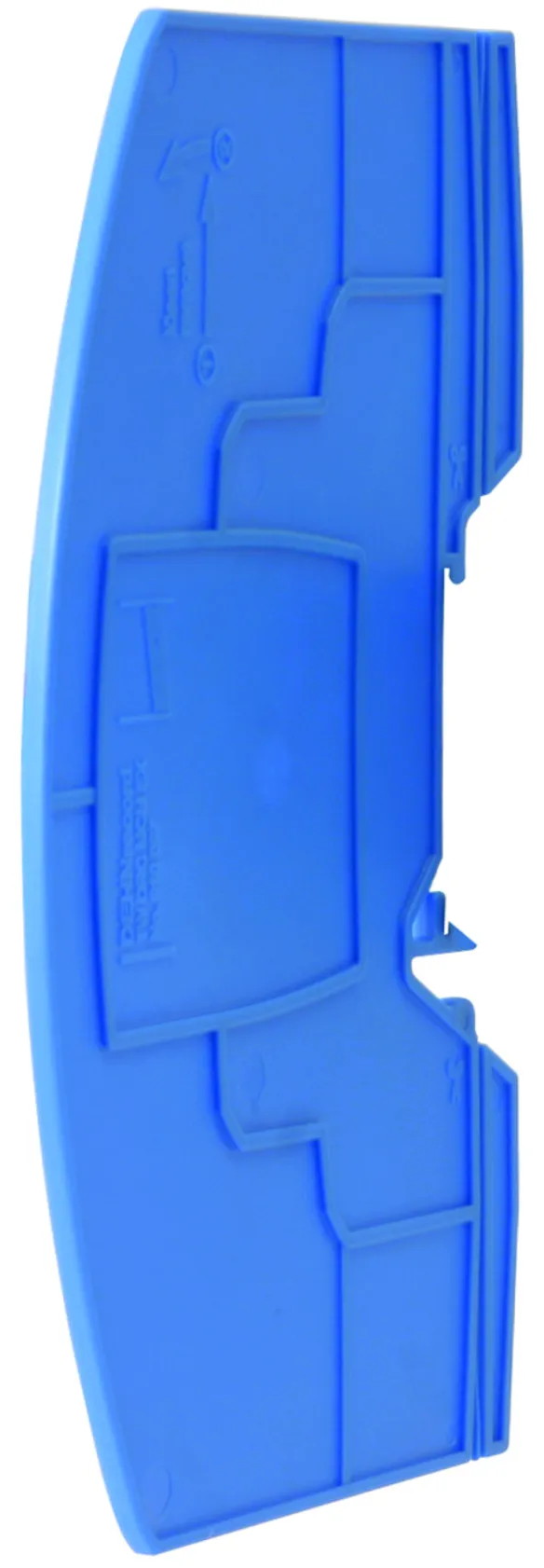

Przegroda Ex

Przy stosowaniu ograniczników przepięć BLITZDUCTOR XT Ex (i) w obwodach iskrobezpiecznych należy uwzględnić szczególne warunki zabudowy.
Zgodnie z normą EN 60079-11: 2007 (VDE 0170-7) pomiędzy urządzeniami iskrobezpiecznymi a innymi należy zachować odstęp minimalny ≥ 50 mm (między elementami połączeniowymi, np. zaciskami tych urządzeń)!
Dzięki zastosowaniu przegrody Ex (i) TW DRC MCM EX można zachować ten odstęp, nawet jeśli ograniczniki przepięć są zamontowane bezpośrednio obok siebie.
Szczególnie dopasowany do stosowania razem z urządzeniem DRC MCM XT do monitorowania stanu modułów BXT. (1 opakowanie = 2 sztuki)

1 Produkt

Nr kat. 910697 TW DRC MCM EX

GTIN / EAN 4013364123717, Nr taryfy celnej (EU): 39269097, Waga brutto: 31.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Przegroda TW DRC MCM EX
Przegroda Ex (i)
pozwala na zachowanie
minimalnego odstępu
min. 50 mm dla elementów połączeniowych
w elektrycznych obwodach iskrobezpiecznych i nieiskrobezpiecznych
zgodnie z normą EN 60079-11.
Do szyn 7 mm oraz 35 mm.
poliamid PA 6.6, niebieski

Producent: DEHN
Typ: TW DRC MCM EX
Nr kat.: 910697
lub podobny.



Dane techniczne

Montaż szyna 35 mm zgodnie z EN 60715
