DEHNbox

Kombinowany ogranicznik przepięć

Obciążalność prądem piorunowym do 10 kA (10/350 μs)
Niski napięciowy poziom ochrony, odpowiedni również do ochrony urządzeń końcowych
Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0_A – 2 i wyżej

Łatwy w użyciu

Nadaje się do montażu na ścianie
Szybki i prosty montaż dzięki zaciskom sprężynowym
Umożliwia łatwe doposażenie ochrony przepięciowej

Bezpieczny montaż i obsługa (DBX TC B 180)

Wskaźnik działania/uszkodzenia ułatwiający konserwację
Możliwości przyłączenia RJ45 dla plug&play
Uniwersalne zastosowanie do 1 Gbit

Szczegóły

lorem ipsum — Optyczny wskaźnik stanu
(DBX TC B 180).

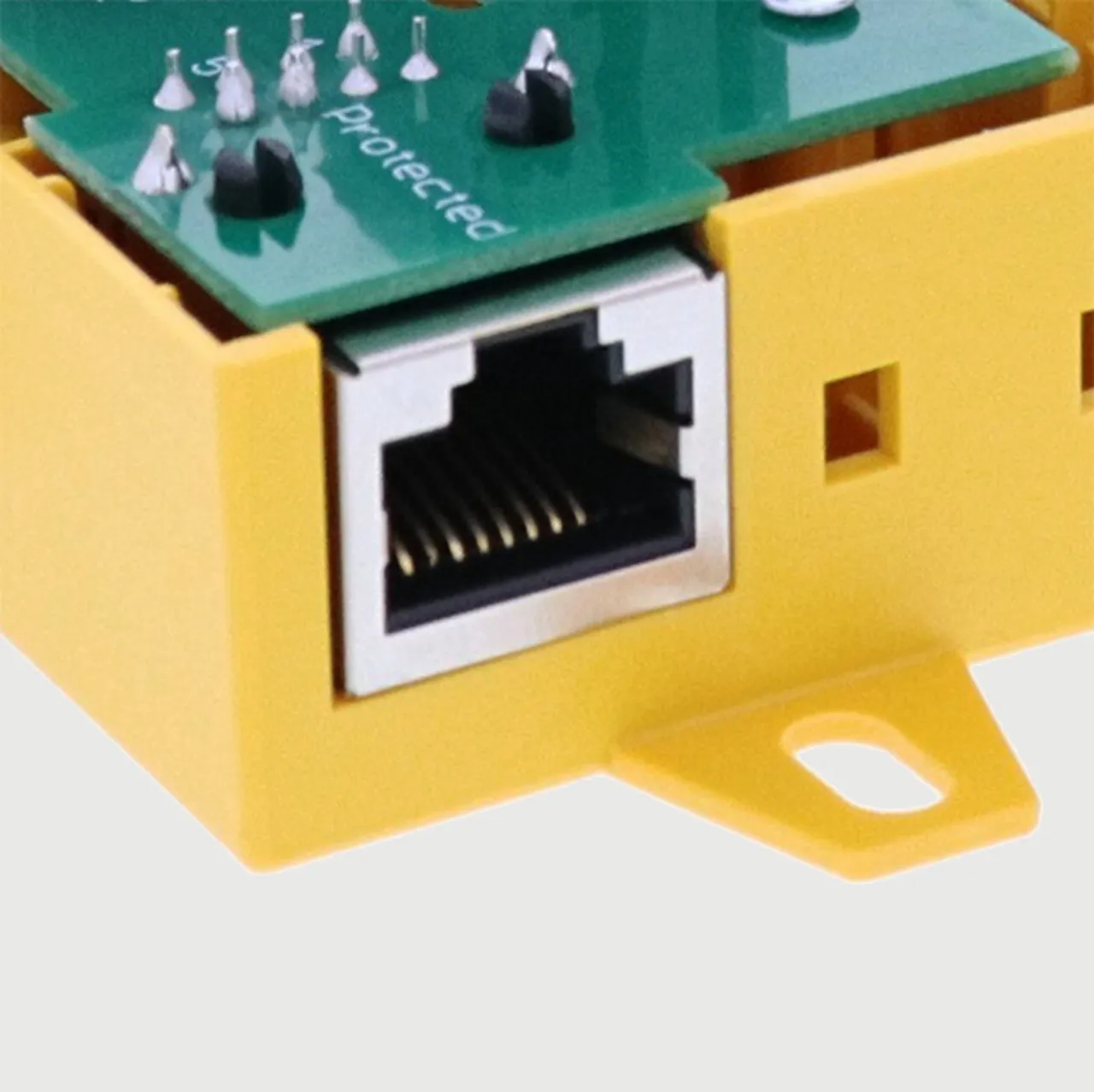

Gniazdo RJ45 na wyjściu do
bezpośredniego przyłączenia na routerze
(DBX TC B 180).

Dzięki technice wtykowej („push-in”) obudowy (DBX TC B 180) można podłączyć szeregowo kilka urządzeń.

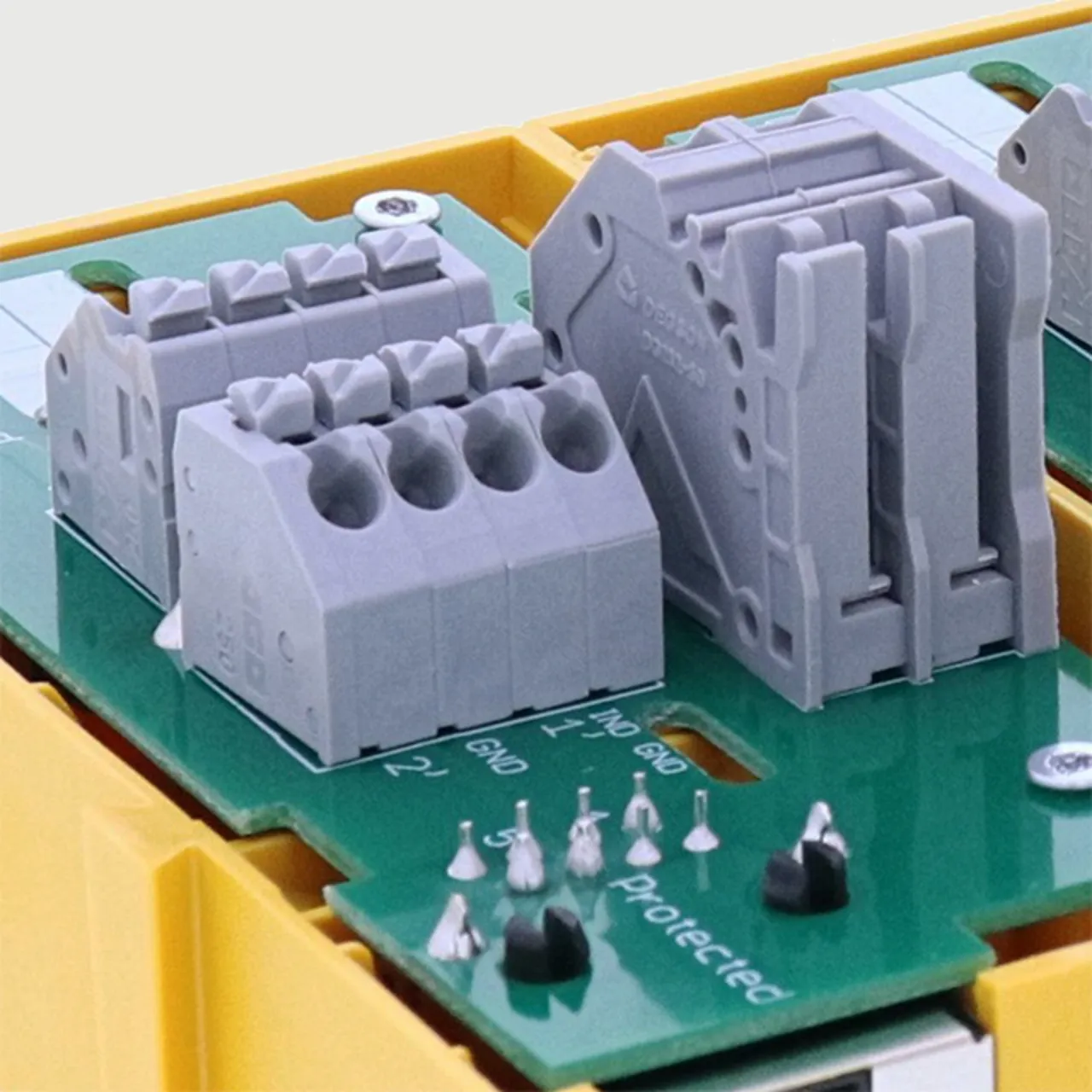

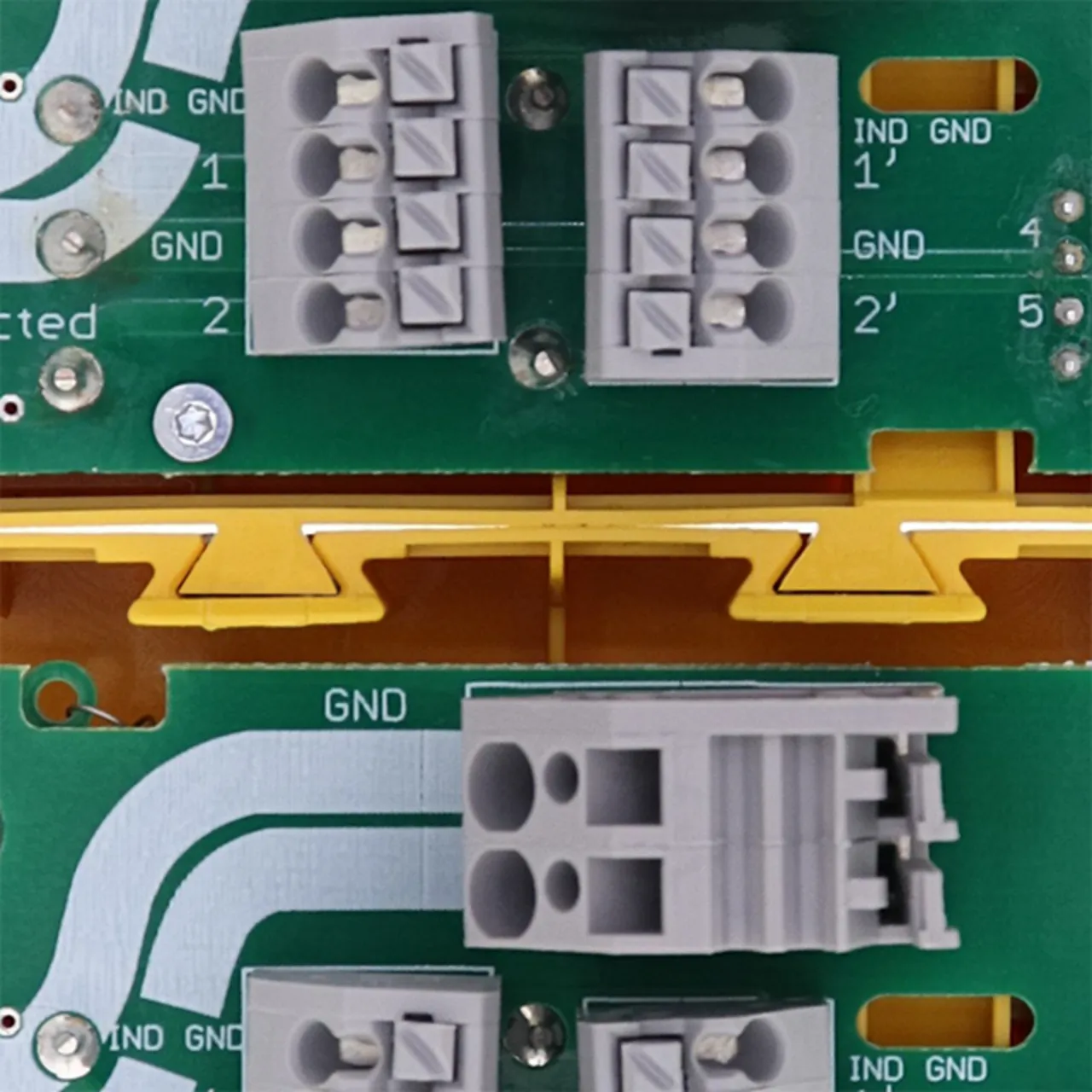

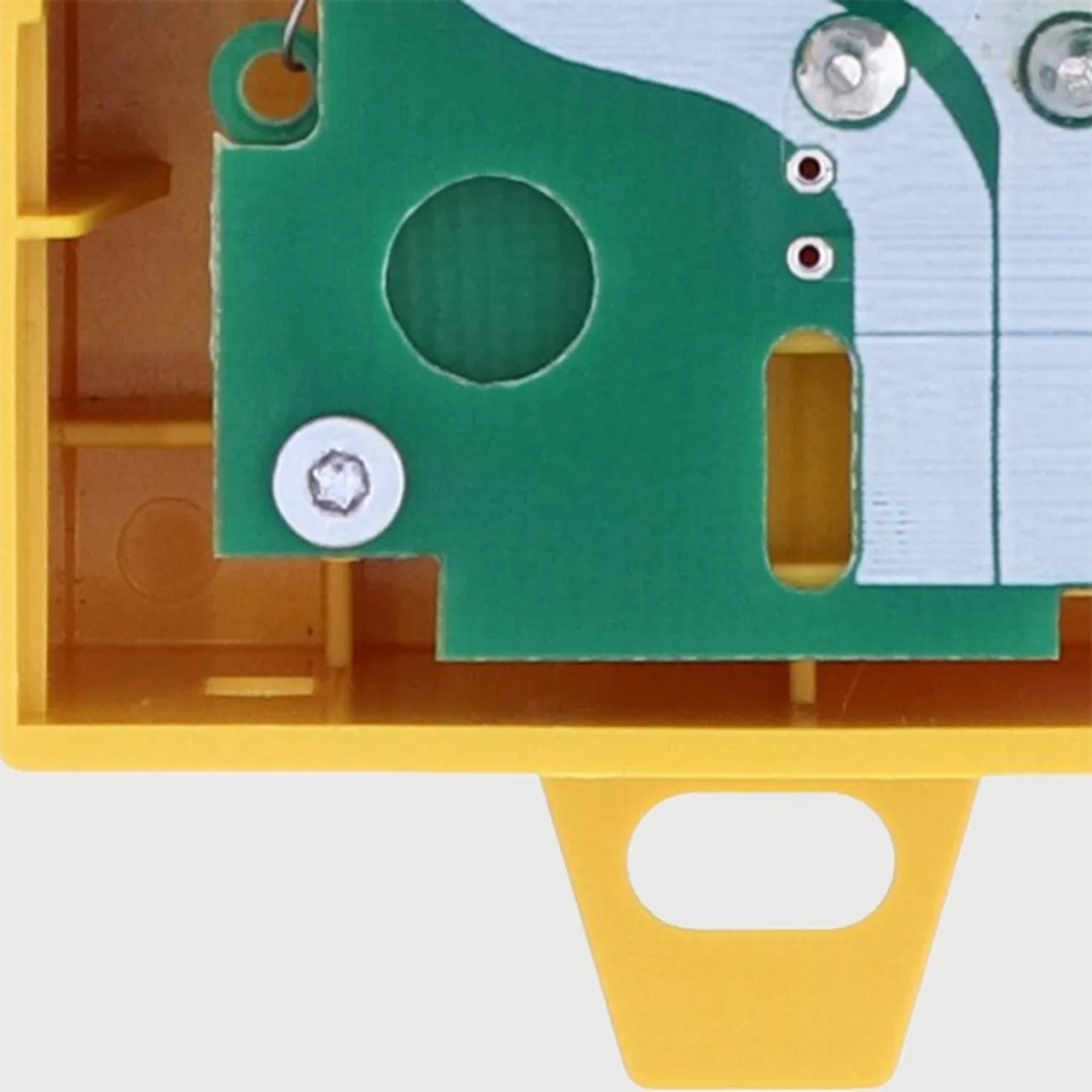

Zaciski w technice wtykowej („push-in”) do szybkiego łączenia bez użycia narzędzi (DBX TC B 180)

Więcej informacji

Podobne tematy

Instrukcja instalacji z przewodem przyłączeniowym TAE-F

DBX TC B 180

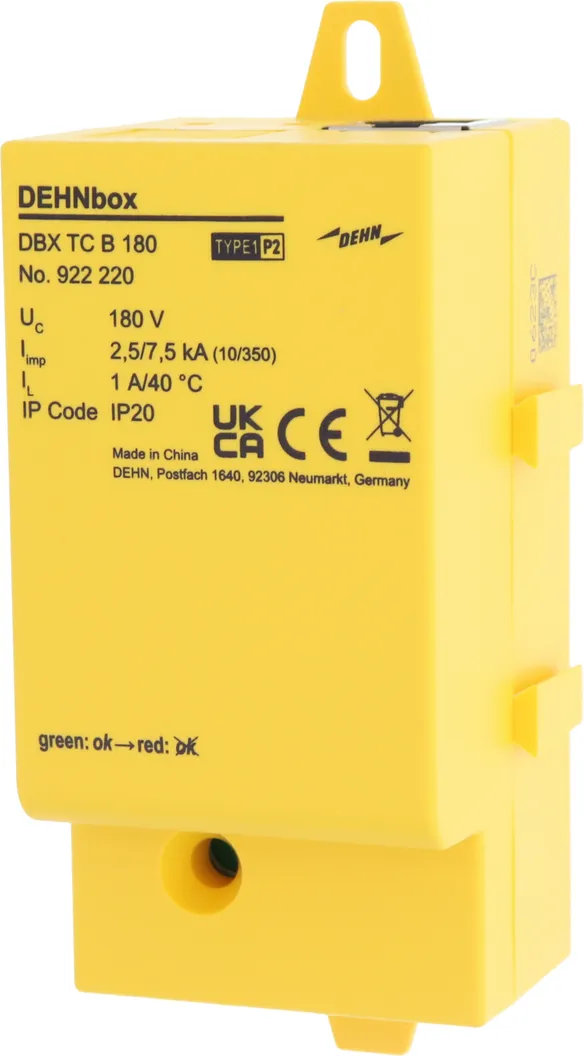

Kompaktowy ogranicznik przepięć w obudowie z tworzywa sztucznego do montażu natynkowego z połączeniami w technice wtykowej („push-in”) i wskaźnikiem stanu do ochrony jednej pary nieuziemionych interfejsów symetrycznych, w szczególności interfejsów telekomunikacyjnych do VVDSL i G.fast (do 1 Gbit/s). Możliwość bezpośredniego / pośredniego uziemienia ekranu. Opcjonalne po stronie wyjściowej można podłączyć żyłę podwójną lub przewód krosowy z wtyczką RJ45.

Testy przeprowadzone przez Deutsche Telekom Technik GmbH potwierdzają kompatybilność z Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) oraz G.Fast.

1 Produkt

Nr kat. 922220 DBX TC B 180

GTIN / EAN 4013364433953, Nr taryfy celnej (EU): 85363030, Waga brutto: 93.63 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

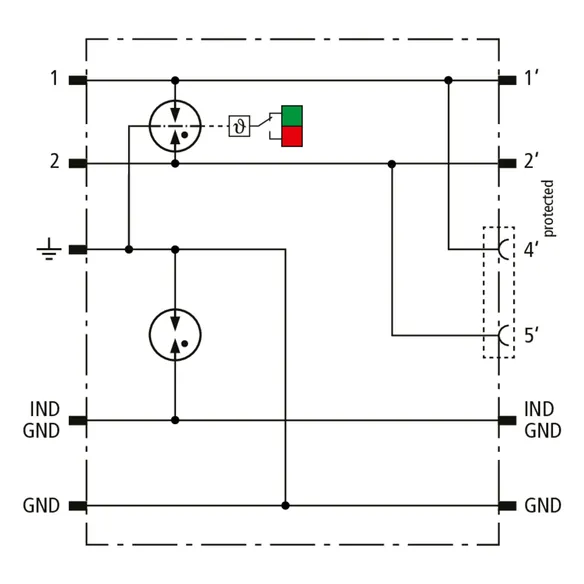

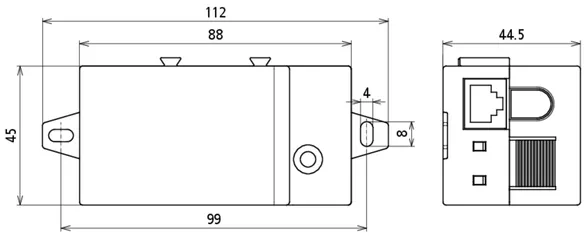

Rysunki

Informacje dodatkowe

Pliki CAD

Kompaktowy ogranicznik przepięć DEHNbox DBX TC B 180
Kompaktowy ogranicznik z możliwością połączenia szeregowego
o klasie SPD typu 1/P2
do ochrony jednej pary
interfejsów telekomunikacyjnych
za pomocą beznarzędziowej technologii szybkiego łączenia,
zintegrowane odciążenie przewodu przyłączeniowego i wskaźnik stanu.
Prąd znamionowy przy 40°C: 1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 7,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DBX TC B 180
Nr kat.: 922220
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_C )	180 V
Prąd znamionowy przy 40°C (I_L )	1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) ( I_imp )	7,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) ( I_n )	20 kA
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (100 Ω) (f_G )	425 MHz

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3, B2
Napięcie znamionowe (U_N )	180 V
Największe napięcie trwałej pracy DC (U_C )	180 V
Największe napięcie trwałej pracy AC (U_C )	127 V
Prąd znamionowy przy 40°C (I_L )	1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) ( I_imp )	7,5 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię ( I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) ( I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię ( I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_p )	≤ 900 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_p )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_p )	≤ 620 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_p )	≤ 550 V
Impedancja szeregowa na linię	0 Ω
Częstotliwość graniczna linia-linia (100 Ω) (f_G )	425 MHz
Pojemność własna linia-linia (C)	≤ 10 pF
Pojemność własna linia-PG (C)	≤ 20 pF
Zakres temperatury pracy (T_U )	-25°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Stopień ochrony	IP 20
Przekrój przewodów, drut	0,2-1,5 mm²
Przekrój przewodów, linka	0,25-1,5 mm²
Przekrój zacisku uziemiającego	0,08-4 mm²
Materiał obudowy	poliamid PA 6.6
Przyłączenie (wejście)	wtykowe
Przyłączenie (wyjście)	wtykowe / RJ45
Kolor	żółty
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 922220 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 922220.

Idź do sklepu internetowego

DBX U4 KT BD S 0-180

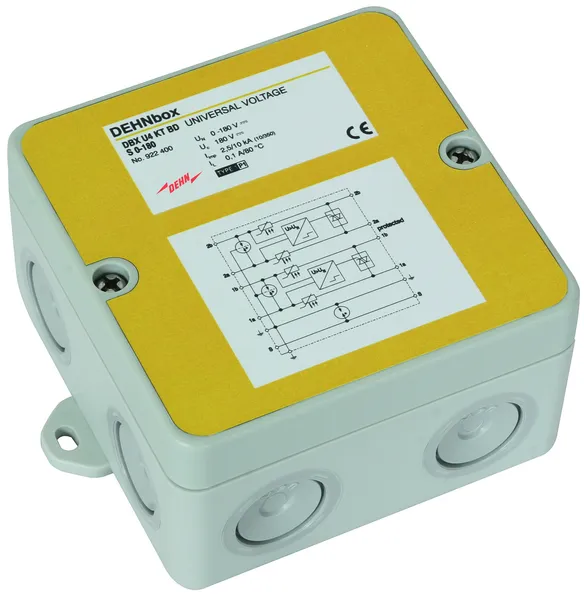

Kompaktowy kombinowany ogranicznik przepięć w obudowie z tworzywa sztucznego do montażu natynkowego z techniką actiVsense do ochrony 2 par symetrycznych interfejsów o tym samym lub różnym napięciu sygnału z separacją galwaniczną, opcjonalnie bezpośrednim lub pośrednim uziemieniem ekranu.

1 Produkt

Nr kat. 922400 DBX U4 KT BD S 0-180

GTIN / EAN 4013364137349, Nr taryfy celnej (EU): 85363010, Waga brutto: 251.70 g, Jednostka opakowaniowa: 1.00 szt.

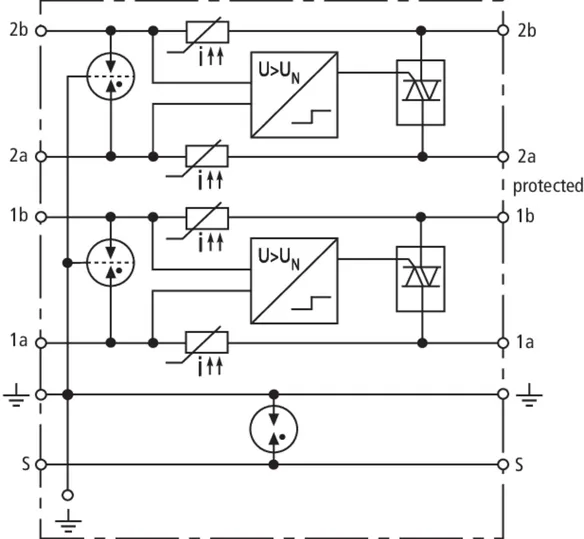

Rysunki

Informacje dodatkowe

Pliki CAD

Kompaktowy kombinowany ogranicznik przepięć DEHNbox DBX U4 KT BD S 0-180
Uniwersalny ogranicznik przepięć,
o klasie SPD typu 1/P1 z techniką actiVsense
do automatycznego rozpoznawania
napięcia roboczego i optymalnego dopasowania
poziomu ochrony; przetestowany zgodnie z EN 61643-21 oraz
skoordynowany energetycznie według normy IEC 61643-22 do
ochrony dwóch żył podwójnych symetrycznych
interfejsów z separacją galwaniczną, opcjonalnie z bezpośrednim
lub pośrednim uziemieniem ekranu.
Napięcie robocze UN: 0-180 V
Dopuszczalna zmiana sygnału napięciowego: ≤ +/- 5 V
Prąd znamionowy (równy maksymalnemu prądowi zwarciowemu): 100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DBX U4 KT BD S 0-180
Nr kat.: 922400
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	M
Największe napięcie trwałej pracy DC (U_C )	180 V
Dopuszczalna zmiana sygnału napięciowego (U_signal )	≤ +/- 5 V
Częstotliwość graniczna linia-linia (U_signal, symetryczna 100 Ω) (f_G )	50 MHz
Prąd znamionowy (równy maksymalnemu prądowi zwarciowemu) (I_L )	100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) ( I_imp )	10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) ( I_n )	20 kA
Impedancja szeregowa na linię	≤ 9 Ω; średnio 7,9 Ω
Wymiary (dł x szer x wys)	93 x 93 x 55 mm

Klasa SPD	M
Napięcie znamionowe (U_N )	0-180 V
Częstotliwość napięcia znamionowego (f_UN )	0-400 Hz
Największe napięcie trwałej pracy DC (U_C )	180 V
Dopuszczalna zmiana sygnału napięciowego (U_signal )	≤ +/- 5 V
Częstotliwość graniczna linia-linia (U_signal, symetryczna 100 Ω) (f_G )	50 MHz
Prąd znamionowy (równy maksymalnemu prądowi zwarciowemu) (I_L )	100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) ( I_imp )	10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię ( I_imp )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) ( I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię ( I_n )	10 kA

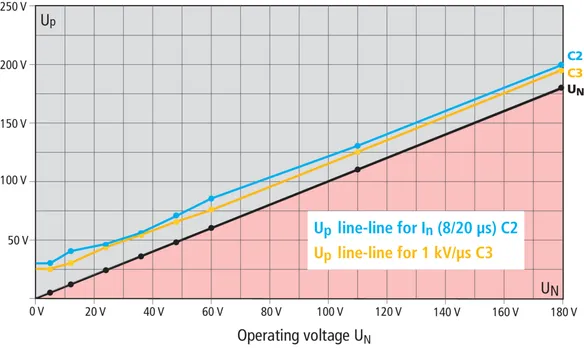

Napięciowy poziom ochrony linia-linia przy I_n C2 (U_p )	patrz wykres, linia C2
