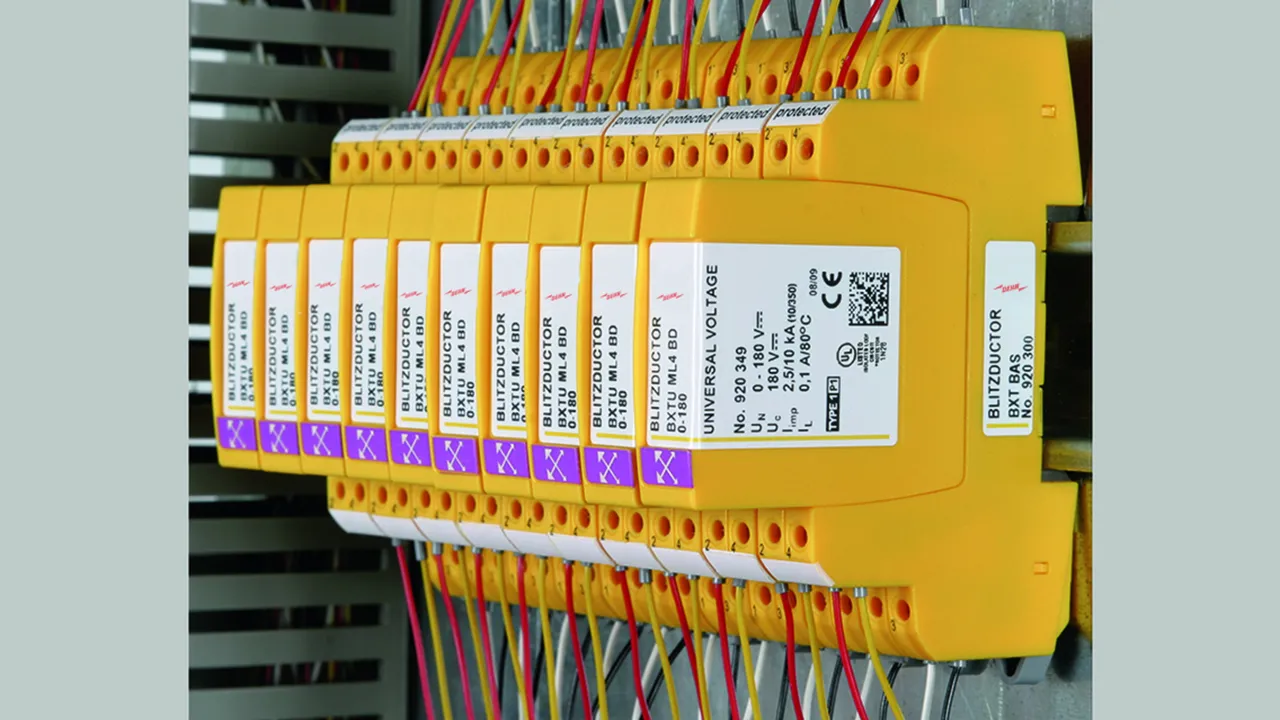

BLITZDUCTOR XTU – moduły ochronne z systemem LifeCheck RFID

Kombinowany ogranicznik przepięć
  • maksymalna zdolność odprowadzania prądów wyładowczych dla interfejsów symetrycznych
  • zdolność odprowadzania prądów udarowych do 10 kA (10/350 µs)
  • do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0A – 2 i wyżej
Z techniką actiVsense®
  • automatycznie rozpoznaje napięcie robocze obwodu z zakresu od 0 do 180 V
  • optymalnie dopasowuje poziom ochrony napięciowej do aktualnie używanego sygnału
  • ochrona urządzeń końcowych dzięki dopasowanemu poziomowi ochrony napięciowej
  • jeden rodzaj ogranicznika przepięć do dwóch różnych interfejsów danych
Wbudowany system nadzoru stanu LifeCheck
  • badanie stanu ogranicznika podczas jego pracy
  • wykrywanie ograniczników wstępnie uszkodzonych
  • niezawodna dostępność sygnału dzięki prewencyjnej wymianie ograniczników
Ogranicznik składający się z podstawy i modułu ochronnego
  • montaż na szynie za pomocą standardowej podstawy
  • łatwa wymiana modułów ochronnych
  • odporność na wstrząsy i wibracje zapewnia bezpieczną pracę ogranicznika
  • dwie uniwersalne podstawy: z rozłączeniem sygnału roboczego lub bez rozłączania

Szczegóły

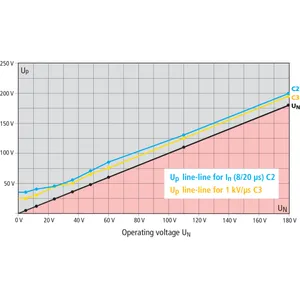

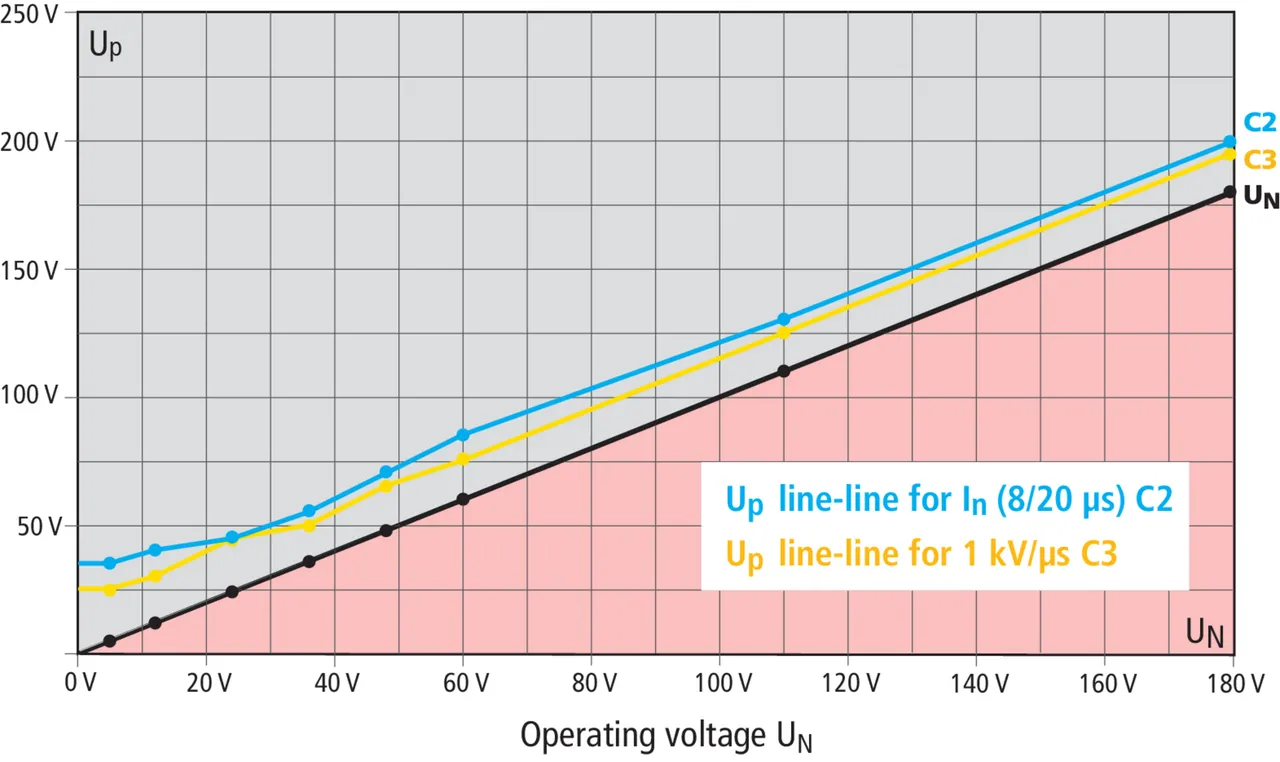

Wykres napięciowego poziomu ochrony BXTU
lorem ipsum

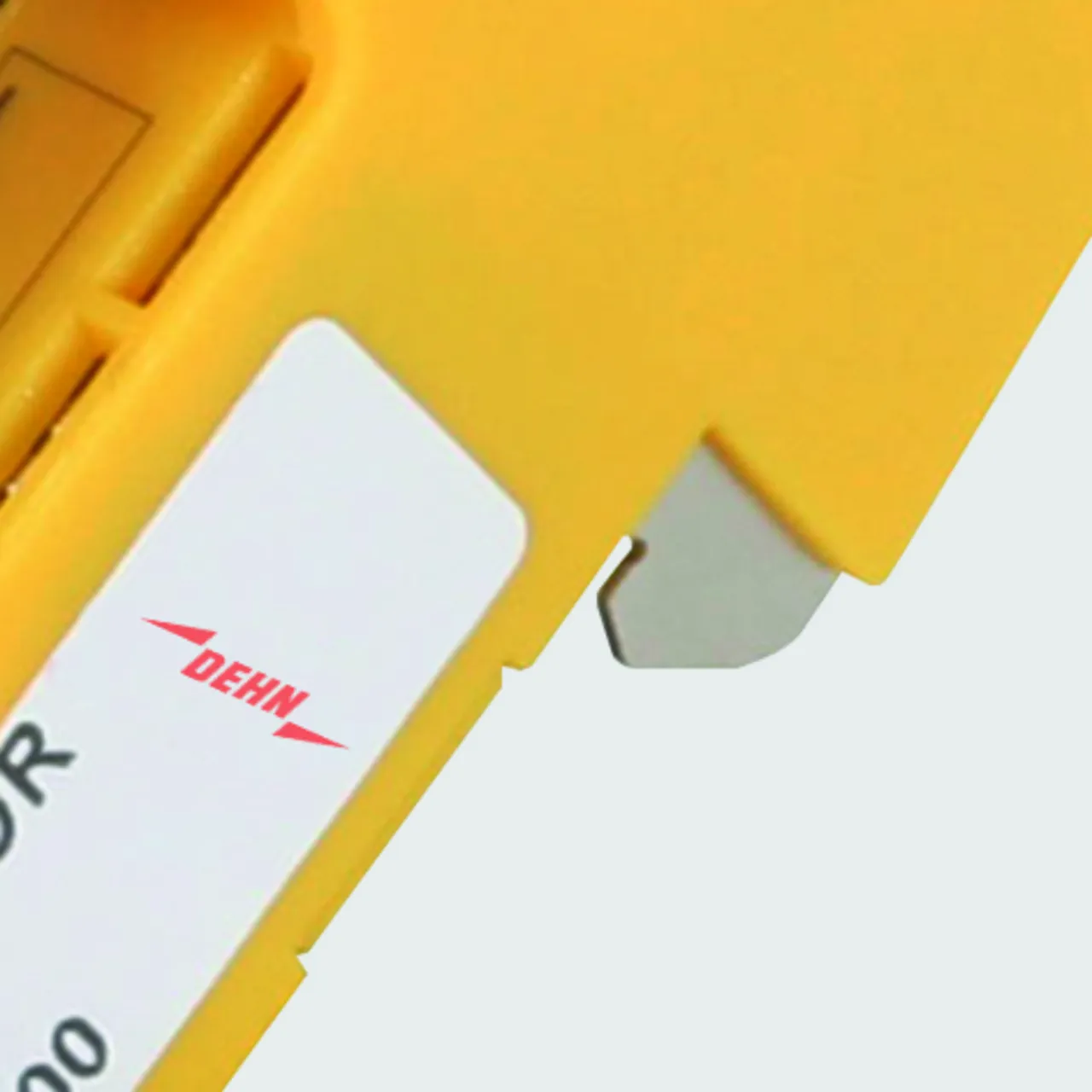

Montaż na szynie DIN za pomocą wbudowanego styku uziemiającego.
lorem ipsum

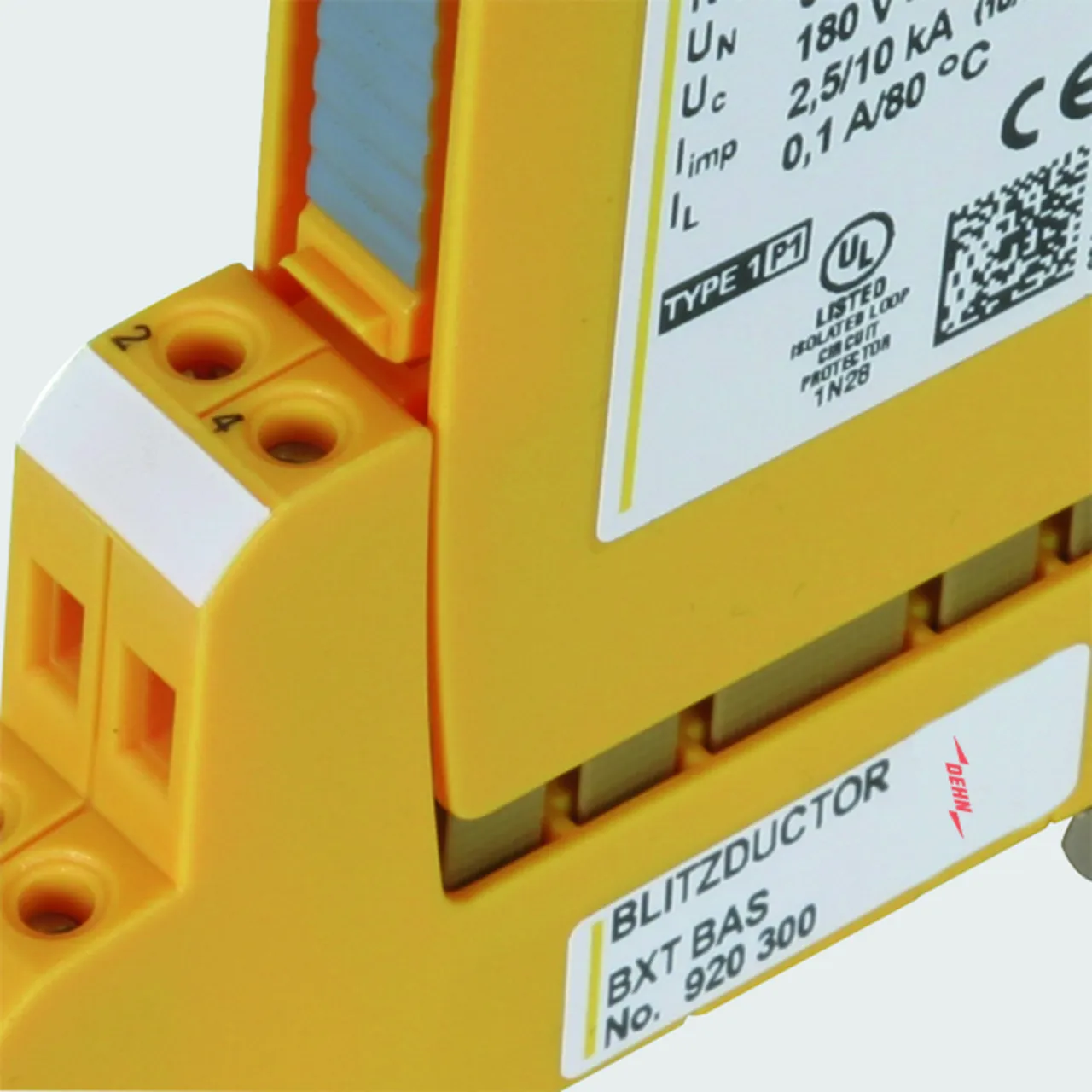

Moduł ochronny w bezpieczny sposób zatrzaskuje się w podstawie, zapewniając odporność na wstrząsy i wibracje.
lorem ipsum

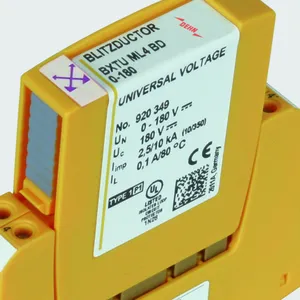

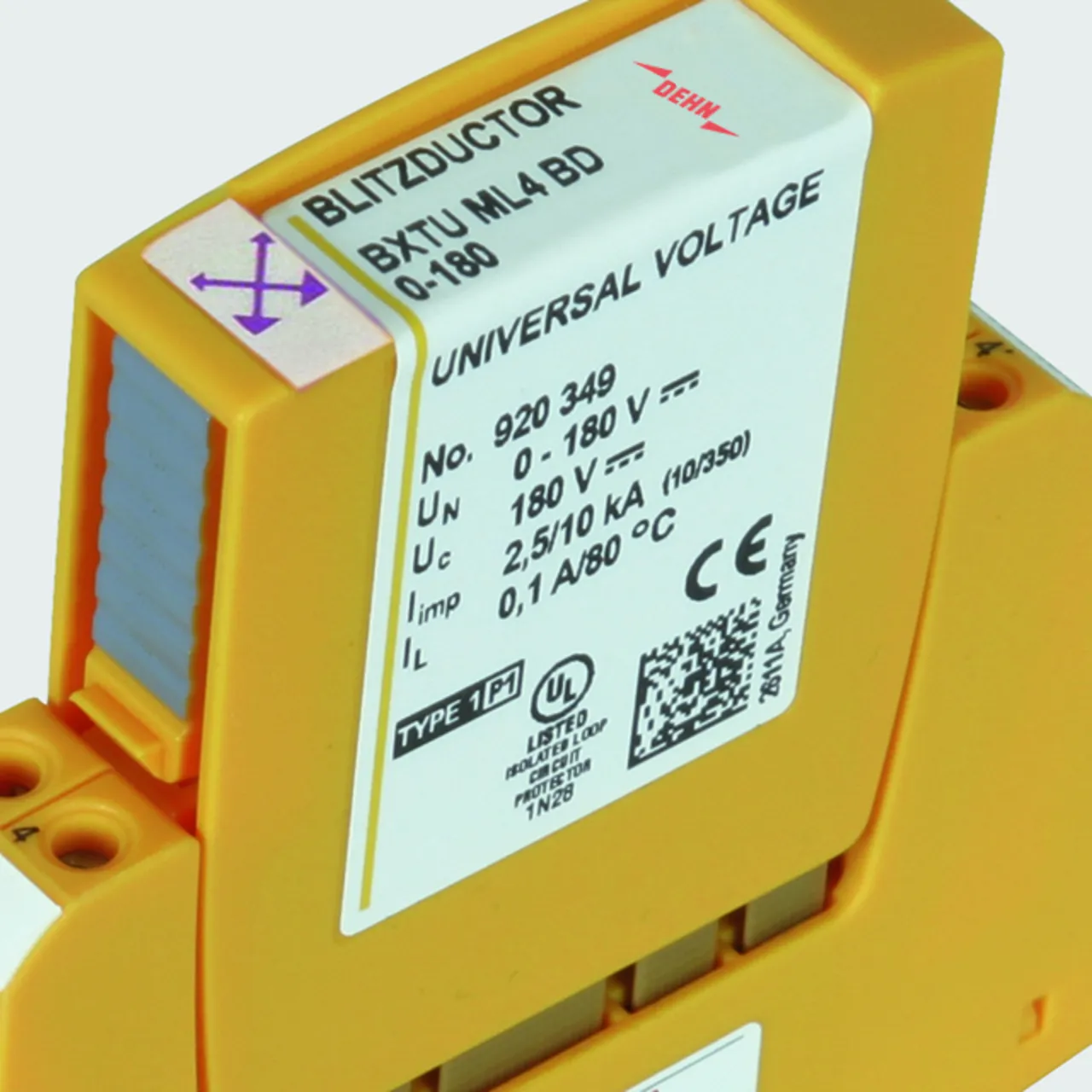

Optymalnie dopasowany napięciowy poziom ochrony z wbudowaną techniką actiVsense® zapewniają ochronę urządzeń końcowych.
lorem ipsum

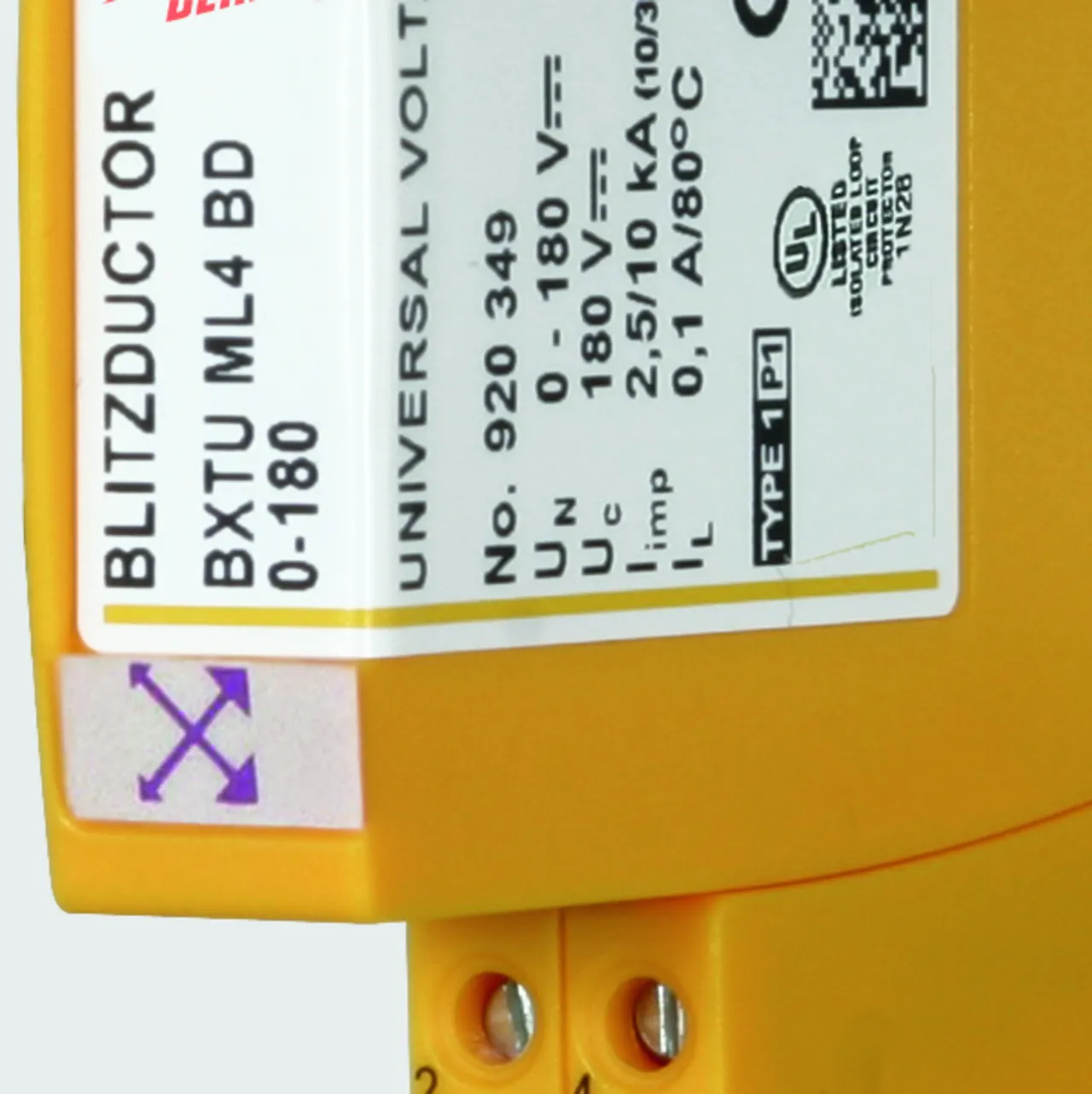

Wbudowany system LifeCheck umożliwia szybką weryfikację, czy ograniczniki są wstępnie uszkodzone. Pozwala to na wczesną wymianę modułu i utrzymanie wysokiej dostępności obwodu sygnałowego.
lorem ipsum

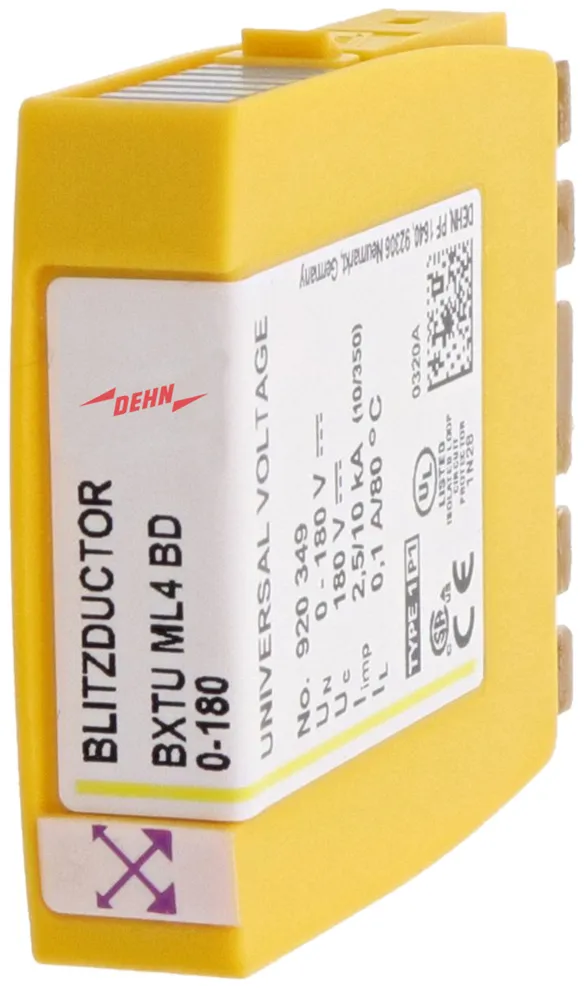

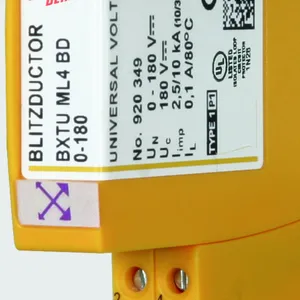

BXTU ML4 BD 0-180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z techniką actiVsense i systemem LifeCheck, do ochrony dwóch par interfejsów symetrycznych z separacją galwaniczną o tym samym lub różnym napięciu roboczym. Automatycznie rozpoznaje napięcie robocze obwodu i optymalnie dopasowuje poziom ochrony napięciowej.

1 Produkt

Nr kat. 920349 BXTU ML4 BD 0-180

GTIN / EAN 4013364126404, Nr taryfy celnej (EU): 85363010, Waga brutto: 32.30 g, Jednostka opakowaniowa: 1.00 szt.

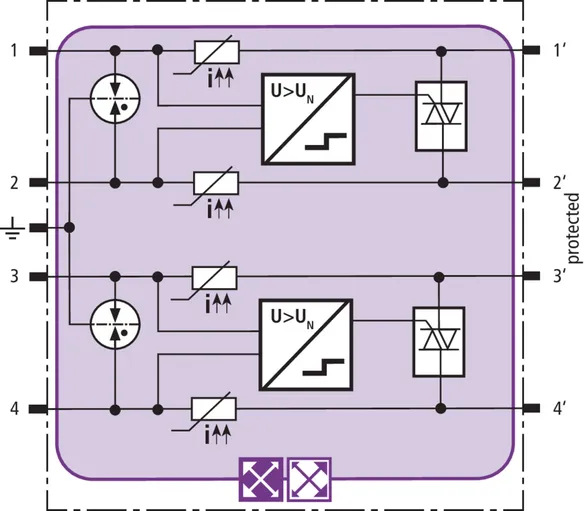

Rysunki

Informacje dodatkowe

Moduł do kombinowanych ograniczników przepięć BLITZDUCTOR XTU BXTU ML4 BD 0-180
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1 z techniką actiVsense
do automatycznego rozpoznawania napięcia roboczego
i optymalnego dopasowania poziomu ochrony, przetestowany zgodnie z EN 61643-21
skoordynowany energetycznie według normy IEC 61643-22 do ochrony dwóch par linii
interfejsów symetrycznych z separacją galwaniczną.
Z wbudowanym systemem monitorowania stanu RFID-LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Częstotliwość napięcia roboczego: 0-400 Hz
Dopuszczalna zmiana sygnału napięciowego: ≤ +/- 5 V
Prąd znamionowy przy 80°C (równy maksymalnemu prądowi zwarciowemu): 100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 10 kA

Producent: DEHN
Typ: BXTU ML4 BD 0-180
Nr kat.: 920349
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD M
Największe napięcie trwałej pracy DC (UC ) 180 V
Dopuszczalna zmiana sygnału napięciowego (Usignal ) ≤ +/- 5 V
Częstotliwość graniczna linia-linia (Usignal, symetryczna 100 Ω) (fG ) 50 MHz
Prąd znamionowy przy 80°C (równy maksymalnemu prądowi zwarciowemu) (IL ) 100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (Iimp ) 10 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (In ) 20 kA
Impedancja szeregowa na linię ≤ 10 Ω; średnio 7,5 Ω
Certyfikaty CSA, UL 497B, SIL
*) Więcej informacji na www.dehn.pl

Produkt 920349 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 920349.

Idź do sklepu internetowego

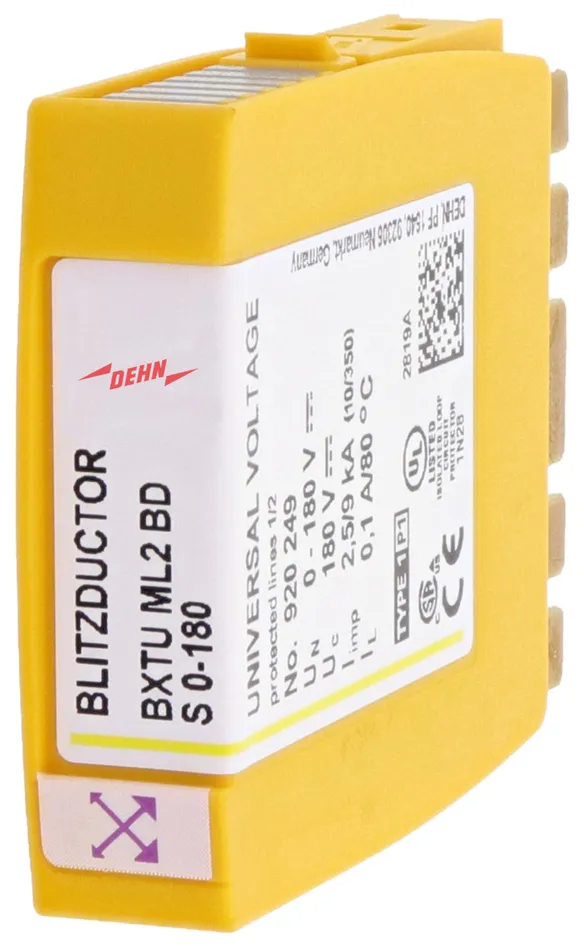

BXTU ML2 BD S 0-180

Kompaktowy moduł ochronny do ograniczników kombinowanych, z techniką actiVsense i systemem LifeCheck, do ochrony jednej pary, z bezpośrednim lub pośrednim uziemieniem ekranu. Automatycznie rozpoznaje napięcie robocze obwodu i optymalnie dopasowuje poziom ochrony napięciowej.

1 Produkt

Nr kat. 920249 BXTU ML2 BD S 0-180

GTIN / EAN 4013364127845, Nr taryfy celnej (EU): 85363010, Waga brutto: 29.60 g, Jednostka opakowaniowa: 1.00 szt.

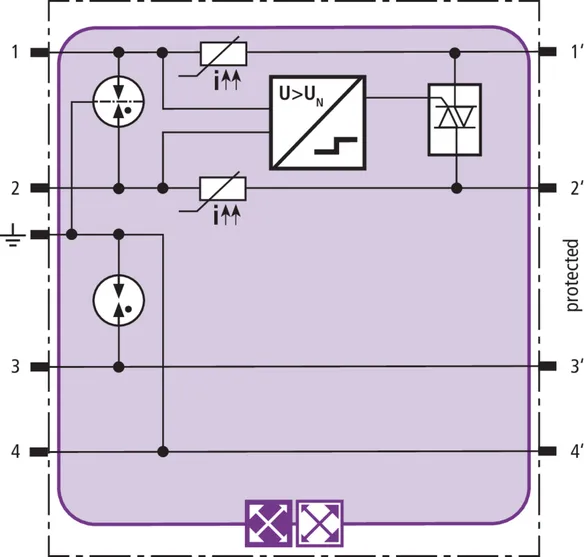

Rysunki

Informacje dodatkowe

Moduł do kombinowanych ograniczników przepięć BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Moduł ochronny do kombinowanych ograniczników przepięć o klasie SPD Typ 1 / P1
z techniką actiVsense do automatycznego rozpoznawania napięcia roboczego
i optymalnego dopasowania poziomu ochrony, przetestowany zgodnie z EN 61643-21
oraz skoordynowany energetycznie według normy IEC 61643-22 do ochrony jednej pary linii
interfejsów symetrycznych z separacją galwaniczną,
opcjonalnie z bezpośrednim lub pośrednim uziemieniem ekranu.
Z wbudowanym systemem monitorowania stanu RFID-LifeCheck do bezdotykowego badania stanu ogranicznika.
Montaż w podstawach BXT BAS / BSP BAS 4.
Częstotliwość napięcia roboczego: 0-400 Hz
Dopuszczalna zmiana sygnału napięciowego: ≤ +/- 5 V
Prąd znamionowy przy 80°C (równy maksymalnemu prądowi zwarciowemu): 100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) : 9 kA

Producent: DEHN
Typ: BXTU ML2 BD S 0-180
Nr kat.: 920249
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD M
Największe napięcie trwałej pracy DC (UC ) 180 V
Dopuszczalna zmiana sygnału napięciowego (Usignal ) ≤ +/- 5 V
Częstotliwość graniczna linia-linia (Usignal, symetryczna 100 Ω) (fG ) 50 MHz
Prąd znamionowy przy 80°C (równy maksymalnemu prądowi zwarciowemu) (IL ) 100 mA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (Iimp ) 9 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (In ) 20 kA
Impedancja szeregowa na linię ≤ 10 Ω; średnio 7,5 Ω
Certyfikaty CSA, UL 497B, SIL
*) Więcej informacji na www.dehn.pl
