DEHNprotector – adapter kombinowany

Kombinowany adapter z ochroną przepięciową po stronie zasilania i sygnałowej urządzenia końcowego
Ochrona urządzeń TV i SAT, instalacji telefonicznych i komponentów Ethernet
Optyczny wskaźnik działania/uszkodzenia
Łatwe doposażenie dzięki prostemu montażowi

Szczegóły

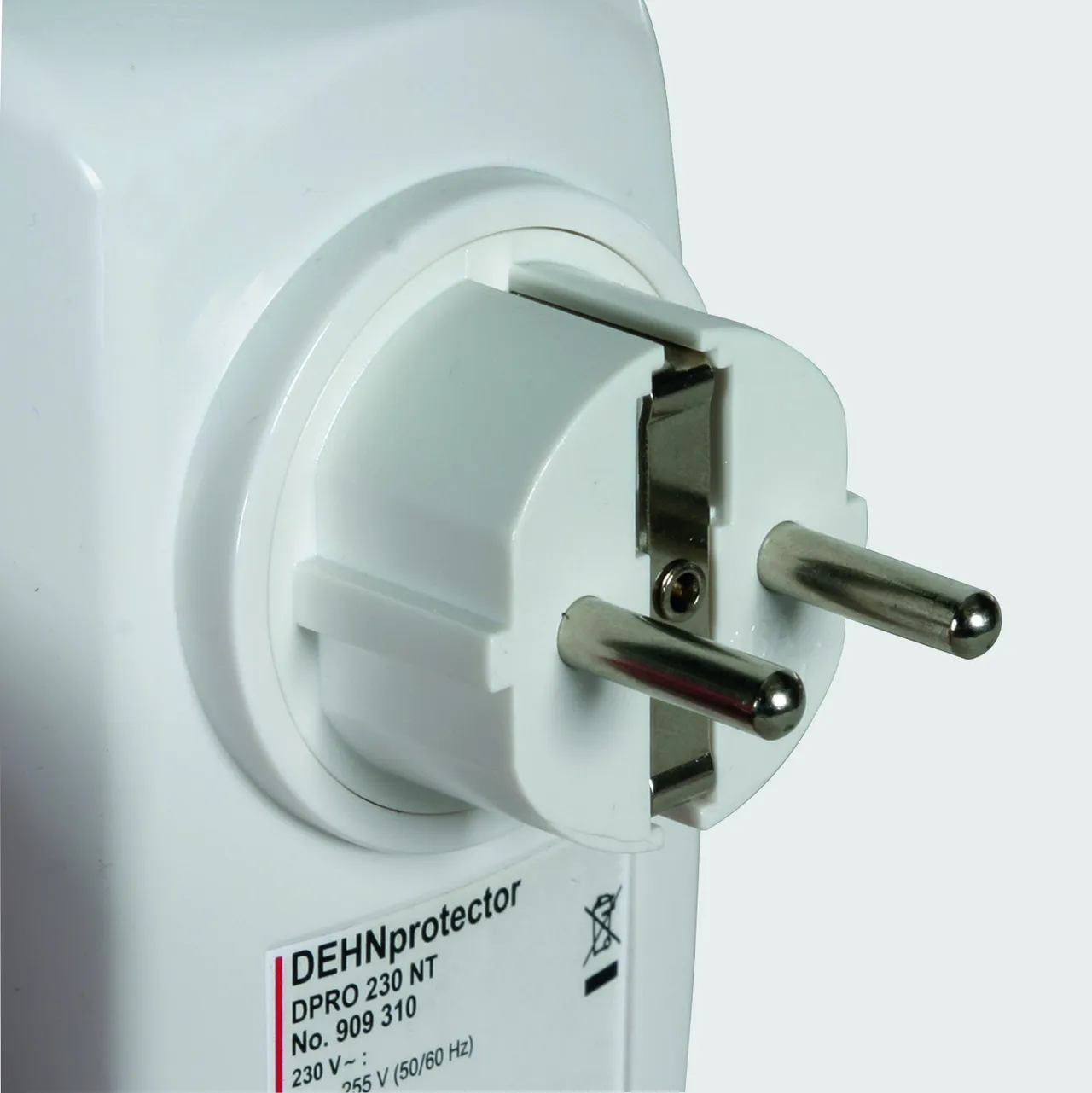

Wtyk ochronny z zabezpieczeniem po stronie zasilania.

lorem ipsum — Wtyk ochronny z zabezpieczeniem po stronie zasilania.

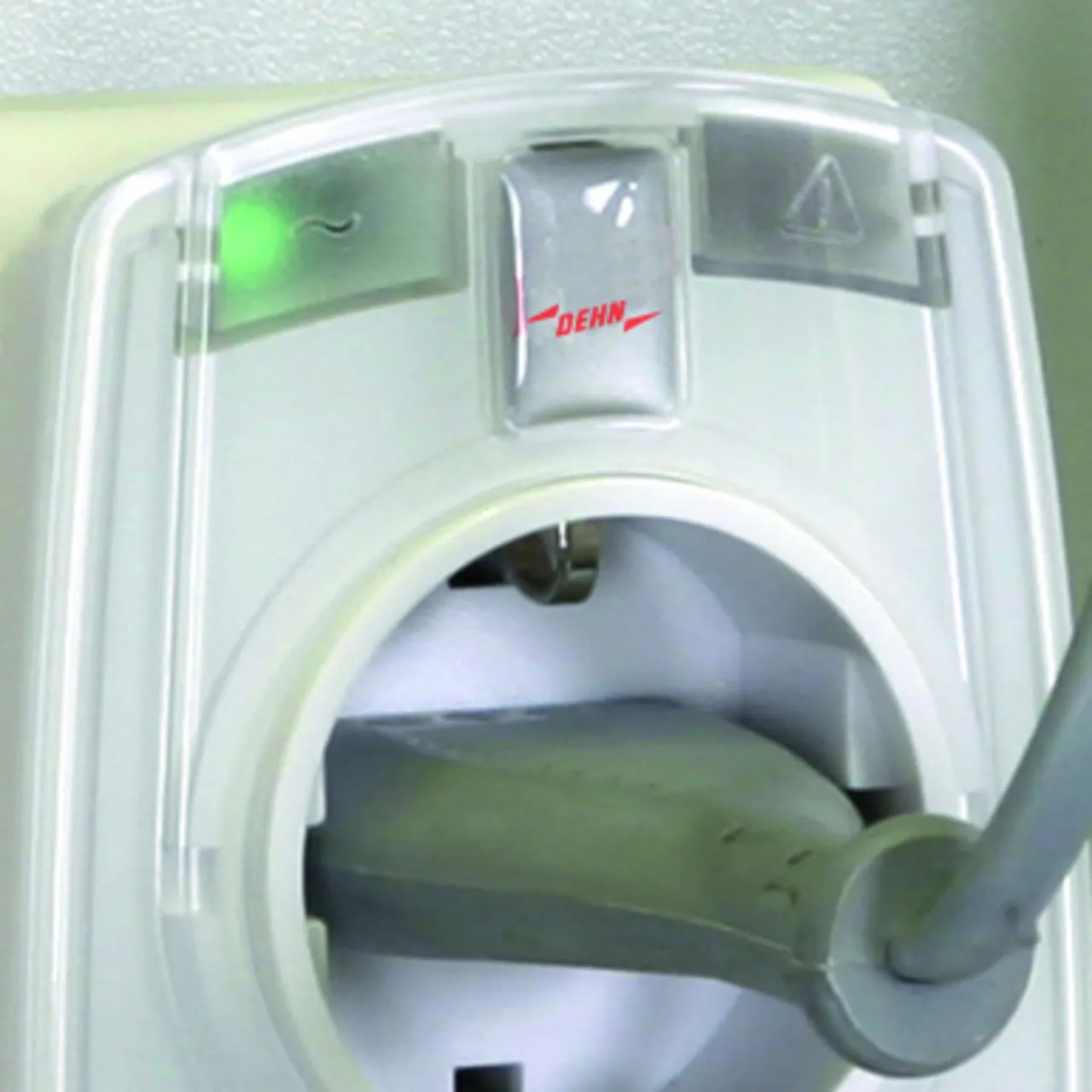

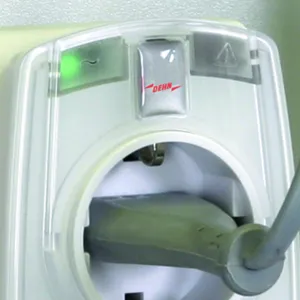

Optyczny wskaźnik działania/uszkodzenia po stronie zasilania (230 V).

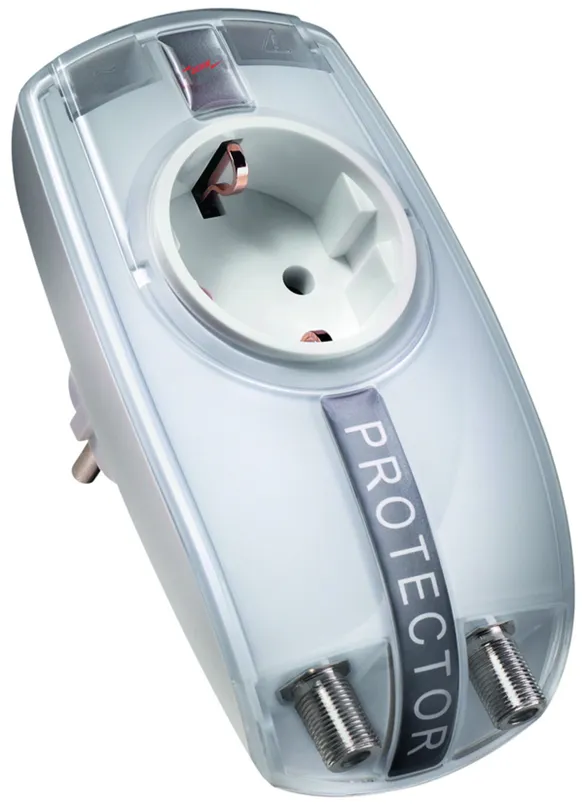

DPRO 230 TV

Kombinowany adapter z ochroną przepięciową po stronie zasilania i anteny odbiornika telewizyjnego, radiowego lub SAT. Z optycznym wskaźnikiem działania/uszkodzenia oraz wbudowanym zabezpieczeniem przed dziećmi.

1 Produkt

Nr kat. 909300 DPRO 230 TV

GTIN / EAN 4013364117723, Nr taryfy celnej (EU): 85363010, Waga brutto: 241.20 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

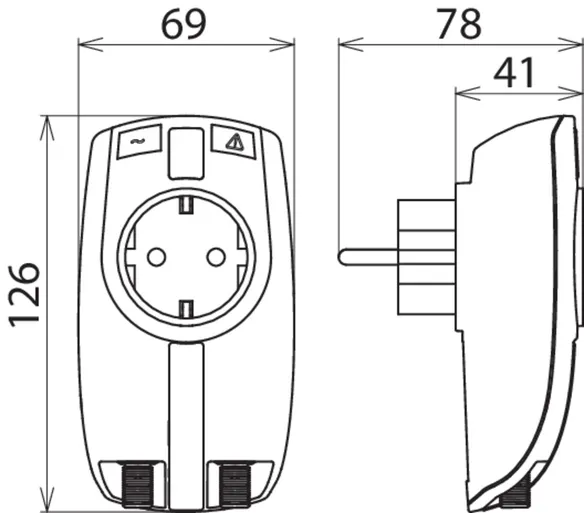

Rysunki

Informacje dodatkowe

Kombinowany adapter z ochroną przepięciową DEHNprotector DPRO 230 TV
Adapter z ochroną przepięciową
z kombinowaną ochroną po stronie zasilania
i anteny urządzeń telewizyjnych,
radiowych i wideo,
w zestawie z adapterem gniazda F
do połączeń IEC.
Przetestowany zgodnie z EN61643-11 oraz -21.

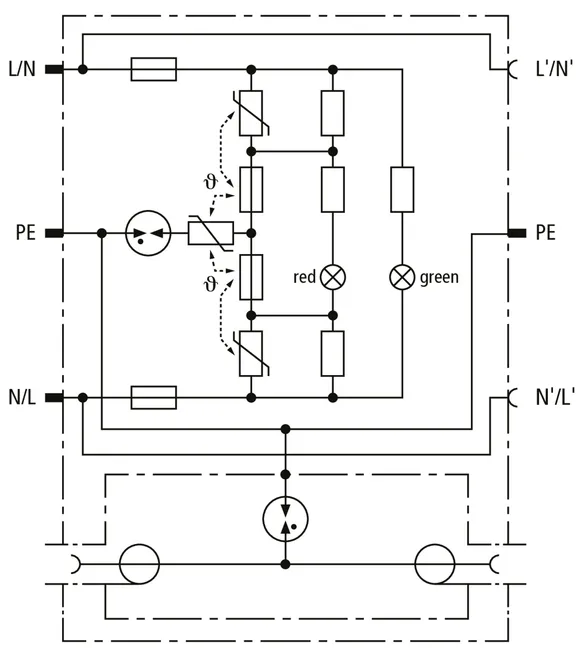

Obwód ochronny z wbudowanym
układem kontrolnym oraz
optycznym wskaźnikiem działania/
uszkodzenia.
Strona zasilania: typu 3
Strona sygnałowa: typu 2

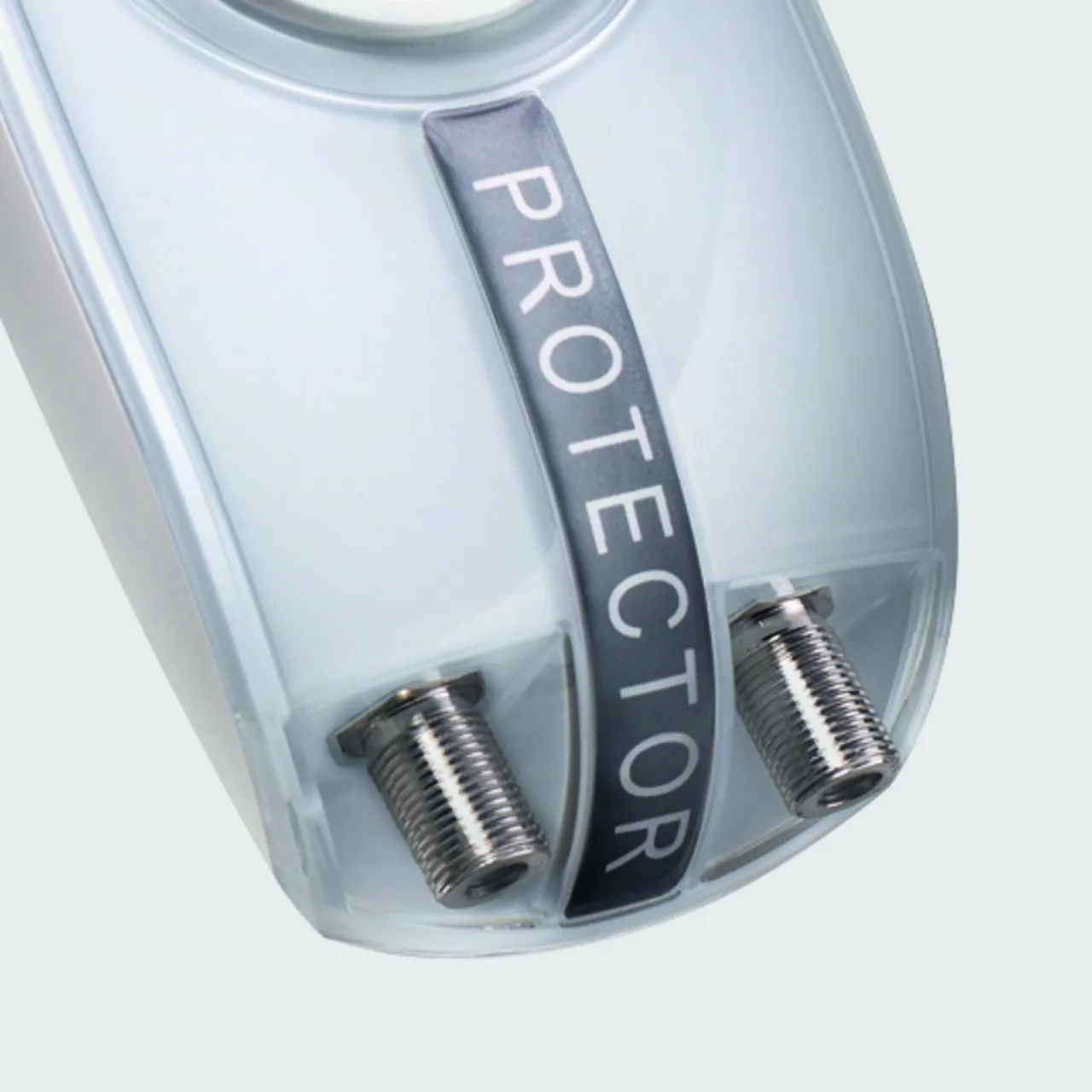

Przyłączenie (wejście / wyjście): gniazdo F / gniazdo F

Producent: DEHN
Typ: DPRO 230 TV
Nr kat.: 909300
lub podobny.

Certyfikaty

Dane techniczne

Ochrona strony sygnałowej
Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	60 V
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (PE) (I_n )	5 kA
Tłumienność wtrąceniowa 0-2400 MHz	≤ 1,5 dB
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,35 kV
Maksymalny bezpiecznik dodatkowy	16 A gL/gG lub B 16 A

Ochrona strony sygnałowej
Klasa SPD	B
Największe napięcie trwałej pracy DC (U_C )	60 V
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-ekran (PE) (I_n )	5 kA
Napięciowy poziom ochrony linia-ekran (PE) przy 1 kV/µs C3 (U_P )	≤ 600 V
Tłumienność wtrąceniowa 0-2400 MHz	≤ 1,5 dB
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Stopień ochrony	IP 20
Przyłączenie (wejście / wyjście)	gniazdo F / gniazdo F
Uziemienie przez	przyłączenie do przewodu ochronnego
Materiał obudowy	termoplast, UL 94 V-2
Kolor	biel alpejska (RAL 9010)
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,35 kV
Napięciowy poziom ochrony [L/N-PE] (U_P )	≤ 1,5 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	16 A gL/gG lub B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwone światło
Wskaźnik działania	zielone światło
Liczba portów	1
Montaż	gniazdo sieciowe z uziemieniem DIN 49440 / DIN 49441
Spełnia wymagania normy	EN 61643-11

Produkt 909300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909300.

Idź do sklepu internetowego

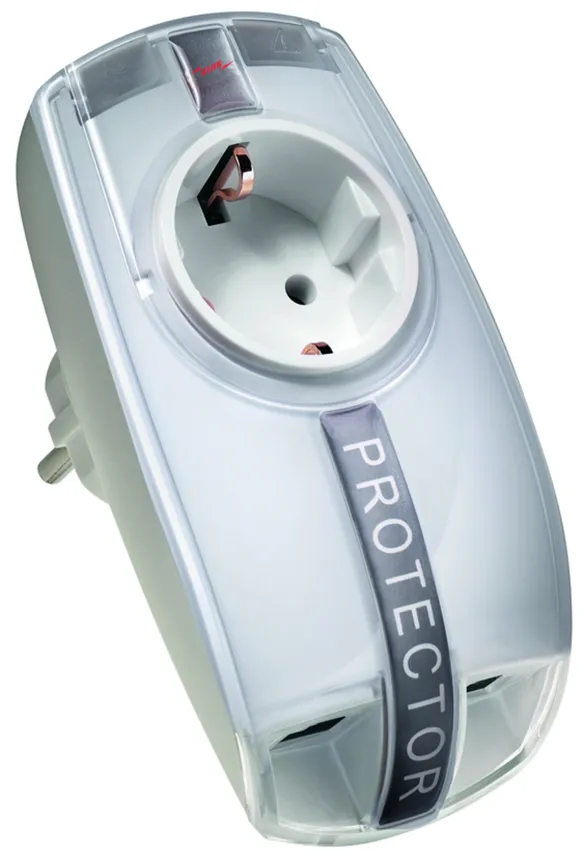

DPRO 230 NT

Kombinowany adapter z ochroną przepięciową po stronie zasilania i sygnałowej zakończenia sieci cyfrowej NT (telefonia IP), w szczególności interfejsów telekomunikacyjnych do VVDSL i G.fast (do 1 Gb/s). Po stronie zasilania z optycznym wskaźnikiem działania/uszkodzenia oraz wbudowanym zabezpieczeniem przed dziećmi.

1 Produkt

Nr kat. 909310 DPRO 230 NT

GTIN / EAN 4013364117747, Nr taryfy celnej (EU): 85363010, Waga brutto: 258.60 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

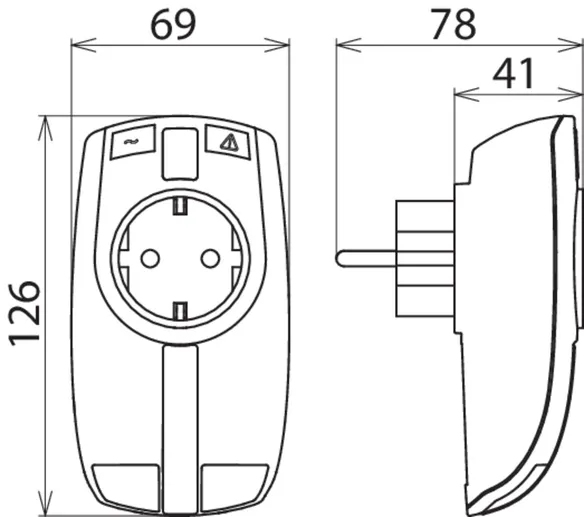

Rysunki

Informacje dodatkowe

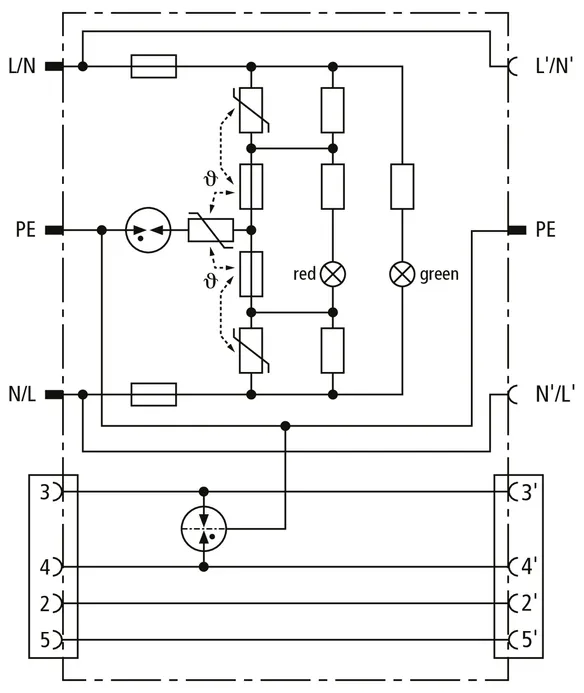

Kombinowany adapter z ochroną przepięciową DEHNprotector DPRO 230 NT
Adapter z ochroną przepięciową
z kombinowaną ochroną po stronie zasilania
i interfejsu wejściowego (Uk0)
zakończenia sieci cyfrowej NT,
a także urządzeń telefonicznych i faksów;
w zestawie akcesoria pasujące do złączy RJ11/12
i TAE.
Przetestowany zgodnie z EN61643-11 oraz -21.
Obwód ochronny z wbudowanym
układem kontrolnym oraz
optycznym wskaźnikiem działania/
uszkodzenia.
Strona zasilania: typu 3
Strona sygnałowa: typu 2/P1
Przyłączenie (wejście / wyjście): gniazdo RJ12 / gniazdo RJ12
Układ pinów: 3/4

Producent: DEHN
Typ: DPRO 230 NT
Nr kat.: 909310
lub podobny.

Certyfikaty

Dane techniczne

Ochrona strony sygnałowej
Klasa SPD	Q
Największe napięcie trwałej pracy DC (U_C )	180 V
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Częstotliwość graniczna (f_G )	220 MHz
Przyłączenie (wejście / wyjście)	gniazdo RJ12 / gniazdo RJ12
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,35 kV
Maksymalny bezpiecznik dodatkowy	B 16 A

Ochrona strony sygnałowej
Klasa SPD	Q
Największe napięcie trwałej pracy DC (U_C )	180 V
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-PE przy I_nC2 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony linia-PE przy 1 kV/µs C3 (U_P )	≤ 500 V
Częstotliwość graniczna (f_G )	220 MHz
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Stopień ochrony	IP 20
Przyłączenie (wejście / wyjście)	gniazdo RJ12 / gniazdo RJ12
Układ pinów	3/4
Uziemienie przez	przyłączenie do przewodu ochronnego
Materiał obudowy	termoplast, UL 94 V-2
Kolor	biel alpejska (RAL 9010)
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,35 kV
Napięciowy poziom ochrony [L/N-PE] (U_P )	≤ 1,5 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwone światło
Wskaźnik działania	zielone światło
Liczba portów	1
Montaż	gniazdo sieciowe z uziemieniem DIN 49440 / DIN 49441
Spełnia wymagania normy	EN 61643-11

Produkt 909310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909310.

Idź do sklepu internetowego

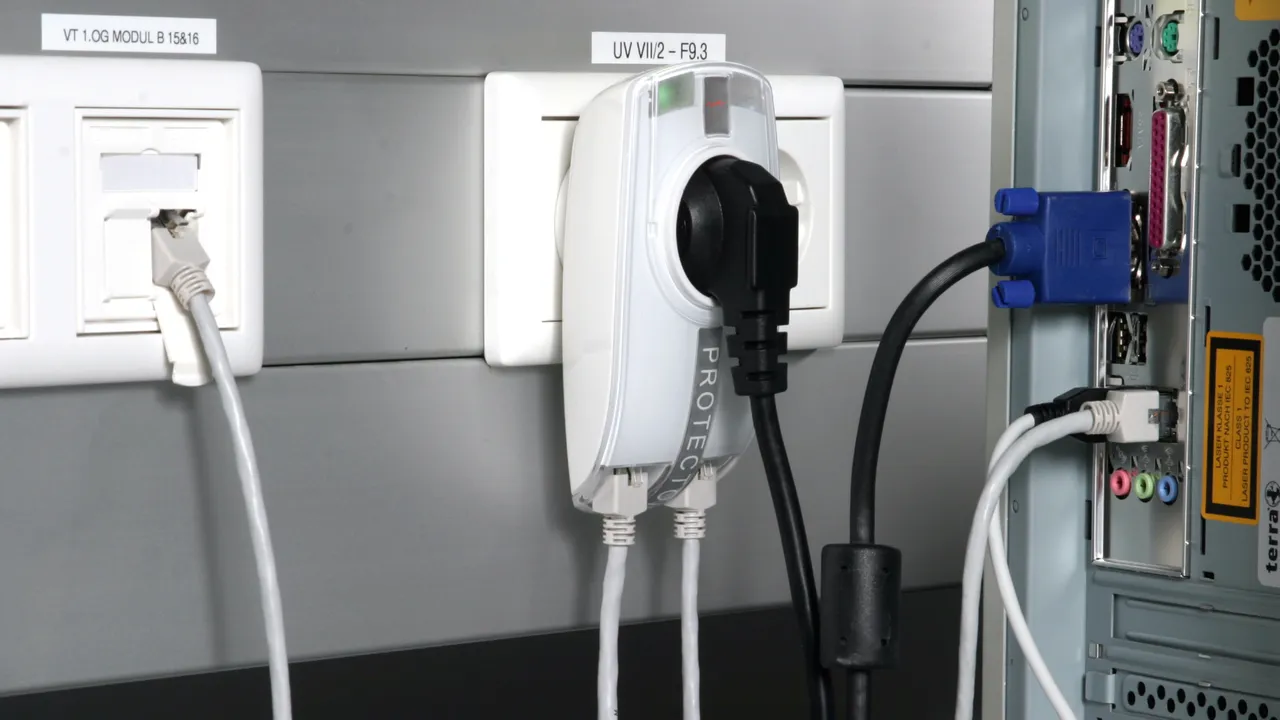

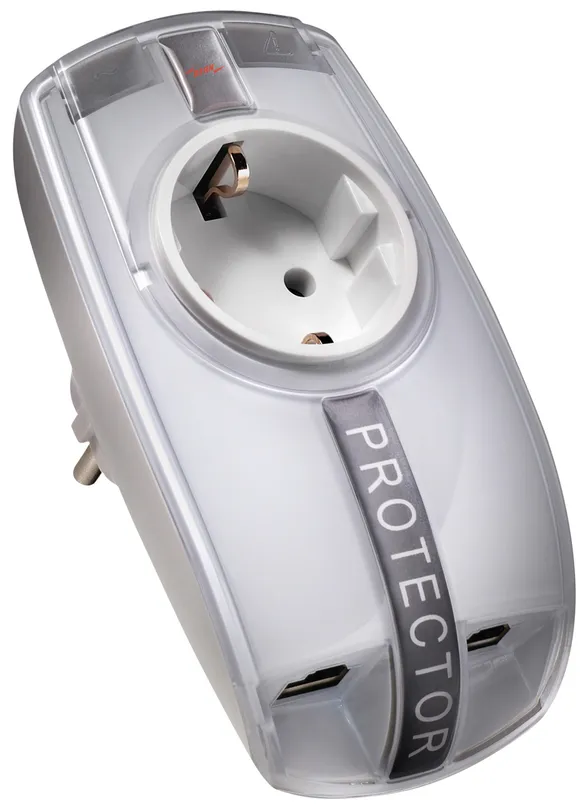

DPRO 230 LAN100

Kombinowany adapter z ochroną przepięciową do stosowania po stronie zasilania i wejścia danych w celu ochrony komponentów sieci LAN. Obwód ochronny dla wszystkich par żył dla przypisania pinów Ethernet.
Spełnia wymagania dla Channel Class D zgodnie z EN 50173 i dlatego nadaje się do 1000 Base-T (Gigabit Ethernet).
Z optycznym wskaźnikiem działania/uszkodzenia oraz wbudowanym zabezpieczeniem przed dziećmi.

1 Produkt

Nr kat. 909321 DPRO 230 LAN100

GTIN / EAN 4013364126152, Nr taryfy celnej (EU): 85363010, Waga brutto: 271.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

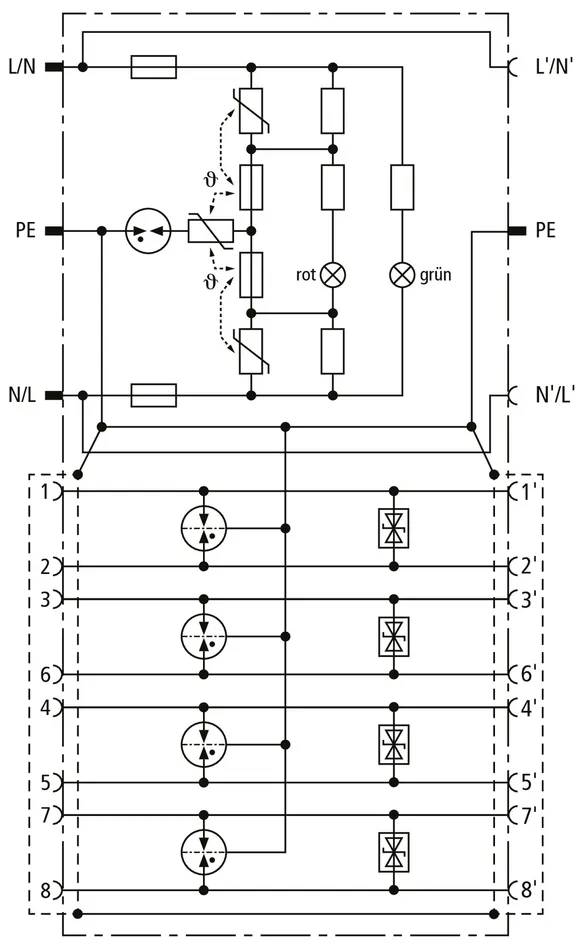

Kombinowany adapter z ochroną przepięciową DEHNprotector DPRO 230 LAN100
Adapter z ochroną przepięciową
z kombinowaną ochroną po
stronie zasilania i sygnałowej komponentów LAN
w Ethernet 100BaseT.
W zestawie ekranowany kabel krosowy kategorii 5e o długości 1,5 m.

Przetestowany zgodnie z EN61643-11 oraz -21.
Obwód ochronny z wbudowanym
układem kontrolnym oraz
optycznym wskaźnikiem działania/
uszkodzenia.
Strona zasilania: typu 3
Strona sygnałowa: typu 2/P1

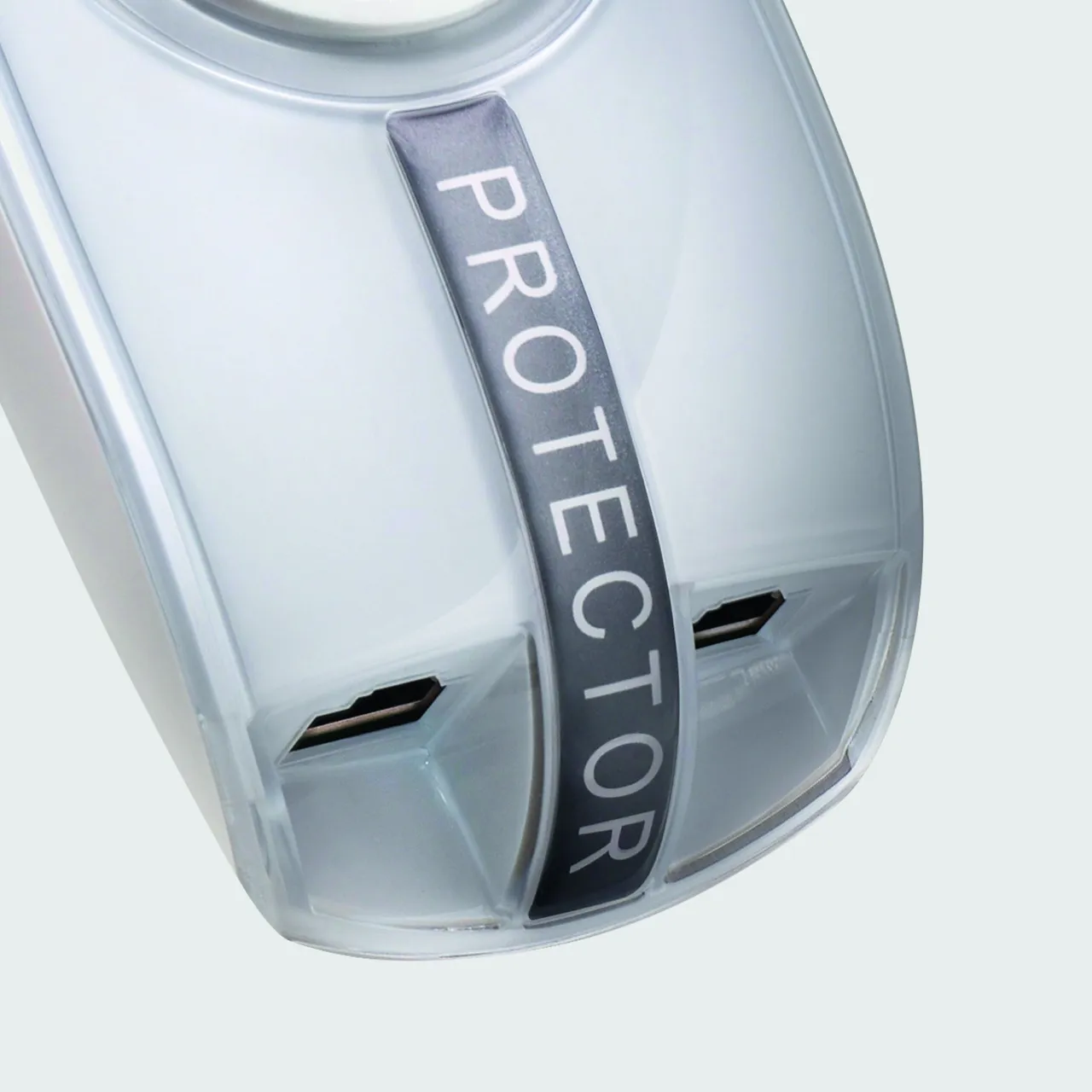

Przyłączenie (wejście / wyjście): ekranowane gniazdo RJ45 / ekranowane gniazdo RJ45
Układ pinów: 1/2, 3/6, 4/5, 7/8

Producent: DEHN
Typ: DPRO 230 LAN100
Nr kat.: 909321
lub podobny.

Certyfikaty

Dane techniczne

Ochrona strony sygnałowej
Klasa SPD	Q
Największe napięcie trwałej pracy DC (U_C )	3,3 V
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	180 MHz
Przyłączenie (wejście / wyjście)	ekranowane gniazdo RJ45 / ekranowane gniazdo RJ45
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,25 kV
Maksymalny bezpiecznik dodatkowy	B 16 A

Ochrona strony sygnałowej
Klasa SPD	Q
Największe napięcie trwałej pracy DC (U_C )	3,3 V
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PE (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 30 V
Napięciowy poziom ochrony linia-PE przy I_nC2 (U_P )	≤ 550 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	30 V
Napięciowy poziom ochrony linia-PE przy 1 kV/µs C3 (U_P )	≤ 550 V
Częstotliwość graniczna (f_G )	180 MHz
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Stopień ochrony	IP 20
Przyłączenie (wejście / wyjście)	ekranowane gniazdo RJ45 / ekranowane gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	przyłączenie do przewodu ochronnego
Materiał obudowy	termoplast, UL 94 V-2
Kolor	biel alpejska (RAL 9010)
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,25 kV
Napięciowy poziom ochrony [L/N-PE] (U_P )	≤ 1,5 kV
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwone światło
Wskaźnik działania	zielone światło
Liczba portów	1
Montaż	gniazdo sieciowe z uziemieniem DIN 49440 / DIN 49441
Spełnia wymagania normy	EN 61643-11

Produkt 909321 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 909321.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNprotector – adapter kombinowany

Szczegóły
