DEHNpatch – ogranicznik przepięć do sieci sygnałowych i teleinformatycznych

kabel krosowy z ochroną przepięciową
kategoria 6 zgodnie z ISO/IEC 11801
kategoria 6A w kanale zgodnie z ANSI/TIA/EIA-568
zgodny ze standardem Power over Ethernet IEEE 802.3 (do wersji PoE++ / 4PPoE)
wersja IP66 do zastsosowań zewnętrznych
łatwy do stosowania jako doposażenie

Szczegóły

Wersja zewnętrzna ze stopniem ochrony IP66.

lorem ipsum — Wersja zewnętrzna ze stopniem ochrony IP66.

Zestaw montażowy do paneli krosowych 19" jako wyposażenie dodatkowe

Prosta konserwacja dzięki wyświetlaczowi i zdalnej sygnalizacji.

Wersja z kablem krosowym w pełni ekranowanym (długość 3 m).

DPA CLE IP66

Uniwersalny ogranicznik do sieci typu Ethernet gigabitowy, Power over Ethernet (zgodnie z IEEE 802.3 aż do wersji PoE++ / 4PPoE) i podobnych zastosowań w systemach okablowania strukturalnego wewnątrz i na zewnątrz budynków w obudowie IP66 odpornej na działanie kurzu i wody pod ciśnieniem. Ochrona wszystkich par za pomocą wydajnych iskierników gazowych i jednej dostosowanej matrycy filtrów na parę. W pełni ekranowana konstrukcja z gniazdami RJ45. Uniwersalny uchwyt montażowy do montażu na maszcie i ścianie.
Akcesoria dodatkowe: taśma napinająca do montażu na maszcie.

1 Produkt

Nr kat. 929221 DPA CLE IP66

GTIN / EAN 4013364342866, Nr taryfy celnej (EU): 85363010, Waga brutto: 745.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć klasy E DEHNpatch DPA CLE IP66
Ogranicznik dla zastosowań Ethernetu Gb na zewnątrz,
Power over Ethernet (do PoE++ / 4PPoE) i podobne
zastosowania we w pełni ekranowanej obudowie IP66
Klasa SPD Typ 2 / P1
DEHNpatch CLE IP66, przetestowany według normy
EN 61643-21, do uniwersalnego
stosowania zgodnie z EN 50173
dla wszystkich usług transmisji danych do 60 V DC (PoE++/4PPoE)
do ochrony 4 par żył
interfejsów sieci danych
poprzez gniazda RJ 45, do użytku w
w pomieszczeniach i na zewnątrz

Producent: DEHN
Typ: DPA CLE IP66
Nr kat.: 929221
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	60 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,8 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	4 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	250 MHz
Stopień ochrony (z podłączonymi przewodami)	IP 66
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Certyfikaty	UL 497B, CSA

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC linia-linia (U_c )	8,5 V
Największe napięcie trwałej pracy AC (U_c )	6 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	60 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,8 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (I_imp )	4 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	400 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 170 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 120 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Częstotliwość graniczna (f_G )	250 MHz
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony (z podłączonymi przewodami)	IP 66
Montaż	maszt / ściana
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	obudowa z uchwytem masztowym / naściennym
Materiał obudowy	Aluminiowy odlew ciśnieniowy, proszkowany
Kolor	szary
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B, CSA
Akcesoria zewnętrzne	taśmy napinające do montażu na maszcie

Produkt 929221 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929221.

Idź do sklepu internetowego

DPA M CAT6

Uniwersalny ogranicznik do Ethernetu przemysłowego, sieci Power over Ethernet (zgodnie z IEEE 802.3 aż do wersji PoE++ / 4PPoE) i podobnych zastosowań w systemach okablowania strukturalnego zgodnie z kategorią 6 i klasą E_Ado 500 MHz. W pełni ekranowane wykonanie z kablem krosowym do montażu na szynie (do Ethernetu 10 Gb).

1 Produkt

Nr kat. 929100 DPA M CAT6 RJ45S 48

GTIN / EAN 4013364102170, Nr taryfy celnej (EU): 85363010, Waga brutto: 244.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć z kablem krosowym DEHNpatch DPA M CAT 6 RJ45S 48
Ogranicznik przepięć z kablem krosowym
kategorii 6 w pełni ekranowany
o klasie SPD Typ 2 / P1
DEHNpatch M, przetestowany zgodnie z
EN 61643-21 i ISO/IEC 11801
do uniwersalnego stosowania zgodnie z EN 50173
dla wszystkich usług transmisji danych do 57 V DC
do ochrony 4 par żył
interfejsów sieci danych
poprzez wtyczkę RJ 45, do rozdzielnic
lub montażu pojedynczego, całkowita
długość kabla 3 m, szerokość 19 mm.

Producent: DEHN
Typ: DPA M CAT6 RJ45S 48
Nr kat.: 929100
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	250 MHz
Przyłączenie (wejście / wyjście)	przewód przyłączeniowy RJ45 / przewód przyłączeniowy RJ45

Klasa SPD	T
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy AC (U_c )	34 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) para-para (PoE) (I_n )	150 A
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 190 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 145 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Częstotliwość graniczna (f_G )	250 MHz
Tłumienność wtrąceniowa przy 250 MHz	≤ 2 dB
Pojemność własna linia-linia (C)	≤ 165 pF
Pojemność własna linia-PG (C)	≤ 255 pF
Zakres temperatury pracy (T_U )	-20°C ... +60°C
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	przewód przyłączeniowy RJ45 / przewód przyłączeniowy RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Kable przyłączeniowe	A = ok. 0,5 m, G = ok. 3 m
Wtyk	seria Stewart 39
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Klasa transmisji zgodnie z ISO/IEC 11801	kategoria 6
Klasa transmisji zgodnie z EN 50173-1	klasa E_A
Klasa transmisji zgodnie z ANSI/TIA/EIA-568	kategoria 6A w kanale
Akcesoria zewnętrzne	materiał mocujący

Produkt 929100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929100.

Idź do sklepu internetowego

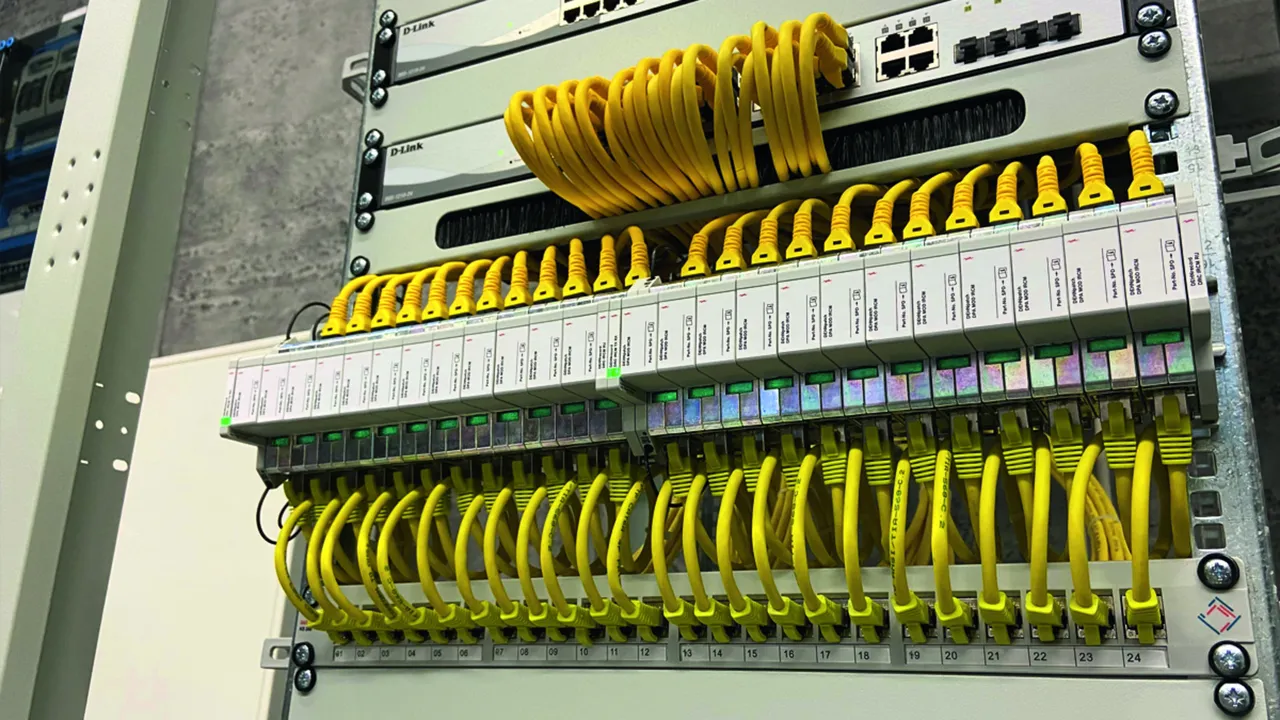

DEHNpatch klasa EA

Uniwersalny ogranicznik kombinowany o kompaktowej budowie o szerokości 19 mm i złączem RJ45 ze wskaźnikiem stanu, który ułatwia konserwację. Ochrona zastosowań w systemach okablowania strukturalnego zgodnie z klasą EA do 500 MHz; np. Ethernet przemysłowy, szafy serwerowe, systemy cyfrowej telewizji przemysłowej, Power over Ethernet (zgodnie z IEEE 802.3 do wersji 4PPoE) i ogólnie interfejsy oparte na sieci Ethernet. Ochrona wszystkich par za pomocą wydajnych iskierników gazowych i diod ochronnych między rdzeniami sygnałowymi i parami. W pełni ekranowana konstrukcja adaptera z gniazdami RJ45 do montażu na szynie DIN. Z dodatkowym złączem śrubowym na obudowie do opcjonalnego podłączenia uziemienia.

1 Produkt

Nr kat. 929161 DPA CL8 EA 4PPOE

GTIN / EAN 4013364472921, Nr taryfy celnej (EU): 85363010, Waga brutto: 188.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNpatch CL8 EA 4PPOE
kompaktowy kombinowany ogranicznik przepięć
Klasa transmisji EA zgodnie z ISO/IEC 11801
do ochrony interfejsów danych przed
prądami piorunowymi i przepięciami w
zastosowaniach Ethernet do 10 Gb oraz
Power over Ethernet (do 4PPoE)
Do ochrony 4 par żył poprzez wtyczki RH45
W pełni ekranowane wykonanie
Przetestowany zgodnie z EN/IEC 61643-21
Klasa SPD typ 1/P2
Kategoria udaru: D1, C1, C2, C3, B2
wbudowany wskaźnik stanu,
monitorowanie przez oddzielną jednostkę z zestykiem zdalnej sygnalizacji
kompaktowy, szerokość 19 mm
Uziemienie przez szynę 35 mm lub
poprzez przyłączenie śrubowe po stronie obudowy
Największe napięcie trwałej pracy: 3,3 V DC
Prąd znamionowy przy 70°C: 1,5 A
Częstotliwość graniczna: 500 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 4 kA
Podłączenie: gniazda RJ45

Producent: DEHN
Typ: DPA CL8 EA 4PPOE
Nr kat.: 929161
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	L
Największe napięcie trwałej pracy DC (U_c )	3,3 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	58 V
Prąd znamionowy (I_L )	1,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	500 MHz
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Certyfikaty	GHMT, UL 497B

Klasa SPD	L
Kategoria udaru	D1, C1, C2, C3
Napięcie znamionowe (U_N )	3,3 V
Największe napięcie trwałej pracy DC (U_c )	3,3 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	58 V
Prąd znamionowy (I_L )	1,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) para-para (PoE) (I_n )	150 A
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 100 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 140 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 170 V
Częstotliwość graniczna (f_G )	500 MHz
Pojemność własna linia-linia (C)	≤ 15 pF
Pojemność własna linia-PG (C)	≤ 40 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	GHMT, UL 497B

Produkt 929161 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929161.

Idź do sklepu internetowego

DEHNpatch klasa E (nowy)

Uniwersalny ogranicznik do sieci typu Ethernet przemysłowy, Power over Ethernet (zgodnie z IEEE 802.3 aż do wersji PoE++ / 4PPoE) i podobnych zastosowań w systemach okablowania strukturalnego zgodnie z klasą E do 250 MHz. Ochrona wszystkich par za pomocą wydajnych iskierników gazowych i jednej dostosowanej matrycy filtrów na parę. W pełni ekranowana konstrukcja z gniazdami do montażu na szynie DIN (sieć Ethernet o prędkości transmisji do 1 Gbit).

1 Produkt

Nr kat. 929121 DPA M CLE RJ45B 48

GTIN / EAN 4013364118935, Nr taryfy celnej (EU): 85363010, Waga brutto: 122.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć klasy E DEHNpatch DPA M CLE RJ45B 48
Ogranicznik przepięć klasy E
w pełni ekranowany
o klasie SPD Typ 2 / P1
DEHNpatch M, przetestowany zgodnie z
EN 61643-21, do uniwersalnego
stosowania zgodnie z EN 50173
dla wszystkich usług transmisji danych do 57 V DC
do ochrony 4 par żył
interfejsów sieci danych
poprzez gniazda RJ 45, do użytku w rozdzielnicach
lub montażu pojedynczego,
kompaktowy, szerokość 19 mm.

Producent: DEHN
Typ: DPA M CLE RJ45B 48
Nr kat.: 929121
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	250 MHz
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Certyfikaty	CSA, UL 497B

Klasa SPD	T
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy AC (U_c )	34 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) para-para (PoE) (I_n )	150 A
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 180 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Częstotliwość graniczna (f_G )	250 MHz
Tłumienność wtrąceniowa przy 250 MHz	≤ 3 dB
Pojemność własna linia-linia (C)	≤ 30 pF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	CSA, UL 497B
Akcesoria zewnętrzne	materiał mocujący

Produkt 929121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929121.

Idź do sklepu internetowego

DEHNpatch klasa D (nowy)

Uniwersalny ogranicznik o kompaktowej budowie o szerokości 19 mm i złączem RJ45 do piorunowego wyrównania potencjałów. Ochrona zastosowań w systemach okablowania strukturalnego zgodnie z klasą D do 100 MHz; np. Ethernet przemysłowy, szafy serwerowe, systemy cyfrowej telewizji przemysłowej, Power over Ethernet (zgodnie z IEEE 802.3 do wersji 4PPoE) i ogólnie interfejsy oparte na sieci Ethernet. Ochrona wszystkich par za pomocą wydajnych iskierników gazowych. W pełni ekranowana konstrukcja adaptera z gniazdami RJ45 do montażu na szynie DIN. Z dodatkowym złączem śrubowym na obudowie do opcjonalnego podłączenia uziemienia.

1 Produkt

Nr kat. 929166 DPA C8 D 4PPOE

GTIN / EAN 4013364472914, Nr taryfy celnej (EU): 85363010, Waga brutto: 178.25 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNpatch C8 D 4PPOE
kompaktowy kombinowany ogranicznik przepięć
Klasa transmisji D zgodnie z ISO/IEC 11801
do ochrony interfejsów danych przed
prądami piorunowymi w zastosowaniach Ethernet
do 1 Gb oraz Power over Ethernet (do 4PPoE)
Do ochrony 4 par żył poprzez wtyczki RH45
W pełni ekranowane wykonanie
Przetestowany zgodnie z EN/IEC 61643-21
Klasa SPD Typ 1
Kategoria udaru: D1, C2, C3
kompaktowy, szerokość 19 mm
Uziemienie przez szynę 35 mm lub
poprzez przyłączenie śrubowe po stronie obudowy
Największe napięcie trwałej pracy: 3,3 V DC
Prąd znamionowy przy 70°C: 1,5 A
Częstotliwość graniczna: 100 MHz
C2 Znamionowy prąd wyładowczy na linię (8/20): 2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20): 10 kA
D1 Piorunowy prąd udarowy (10/350 µs) na linię: 0,5 kA
D1 Całkowity piorunowy prąd udarowy (10/350 µs): 4 kA
Podłączenie: gniazda RJ45

Producent: DEHN
Typ: DPA C8 D 4PPOE
Nr kat.: 929166
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	A
Największe napięcie trwałej pracy DC (U_c )	3,3 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	58 V
Prąd znamionowy (I_L )	1,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	100 MHz
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Certyfikaty	UL 497B

Klasa SPD	A
Kategoria udaru	D1, C2, C3
Napięcie znamionowe (U_N )	3,3 V
Największe napięcie trwałej pracy DC (U_c )	3,3 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	58 V
Prąd znamionowy (I_L )	1,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	2,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) para-para (PoE) (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 700 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 800 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 700 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 800 V
Częstotliwość graniczna (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 10 pF
Pojemność własna linia-PG (C)	≤ 25 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 20
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B

Produkt 929166 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929166.

Idź do sklepu internetowego

DEHNpatch klasa D

Uniwersalny ogranicznik do sieci typu Ethernet przemysłowy, Power over Ethernet (zgodnie z IEEE 802.3 aż do wersji PoE++ / 4PPoE) i podobnych zastosowań w systemach okablowania strukturalnego zgodnie z klasą D do 100 MHz. Ochrona wszystkich par za pomocą wydajnych iskierników gazowych. Wykonanie w postaci adaptera z gniazdami do montażu na szynie DIN.

1 Produkt

Nr kat. 929126 DPA M CLD RJ45B 48

GTIN / EAN 4013364242258, Nr taryfy celnej (EU): 85363010, Waga brutto: 102.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć klasy D DEHNpatch DPA M CLD RJ45B 48
Ogranicznik przepięć klasy D
o klasie SPD Typ 2 / P1
DEHNpatch M, przetestowany zgodnie z
EN 61643-21, do uniwersalnego
stosowania zgodnie z EN 50173
dla wszystkich usług transmisji danych do 57 V DC
do ochrony 4 par żył
interfejsów sieci danych
poprzez gniazda RJ 45, do użytku w rozdzielnicach
lub montażu pojedynczego,
kompaktowy, szerokość 19 mm.

Producent: DEHN
Typ: DPA M CLD RJ45B 48
Nr kat.: 929126
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	U
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna (f_G )	100 MHz
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Certyfikaty	UL 497B

Klasa SPD	U
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_c )	48 V
Największe napięcie trwałej pracy AC (U_c )	34 V
Największe napięcie trwałej pracy DC para-para (PoE) (U_c )	57 V
Prąd znamionowy (I_L )	1 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	0,5 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	1,25 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	2,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) para-para (PoE) (I_n )	2,5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 700 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 700 V
Napięciowy poziom ochrony para-para przy I_n C2 (PoE) (U_P )	≤ 900 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony para-para przy 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Częstotliwość graniczna (f_G )	100 MHz
Tłumienność wtrąceniowa przy 100 MHz	≤ 3 dB
Pojemność własna linia-linia (C)	≤ 10 pF
Pojemność własna linia-PG (C)	≤ 10 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 10
Montaż	szyna 35 mm zgodnie z EN 60715
Przyłączenie (wejście / wyjście)	gniazdo RJ45 / gniazdo RJ45
Układ pinów	1/2, 3/6, 4/5, 7/8
Uziemienie przez	szyna 35 mm zgodnie z EN 60715
Materiał obudowy	odlew cynkowy
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	UL 497B

Produkt 929126 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 929126.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNpatch – ogranicznik przepięć do sieci sygnałowych i teleinformatycznych

Szczegóły
