DPL 10 G3

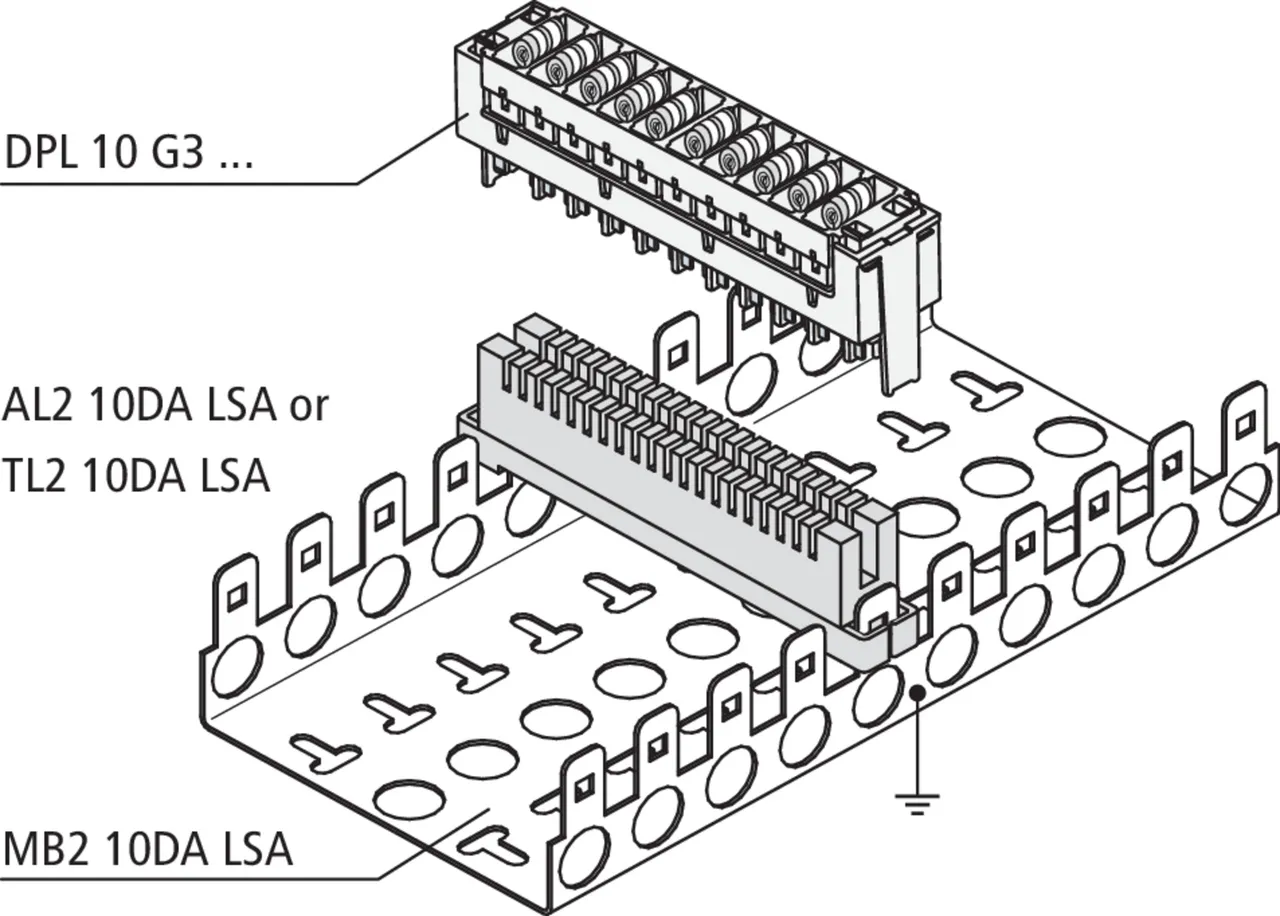

Odpowiedni do listew rozłącznych i nierozłącznych systemów LSA serii 2/10
Przygotowany na 10 podwójnych żył, przy czym każdy z iskierników gazowych został przetestowany indywidualnie
Każdy z elementów ochronnych (iskiernik gazowy) może zostać indywidualnie wymieniony

Szczegóły

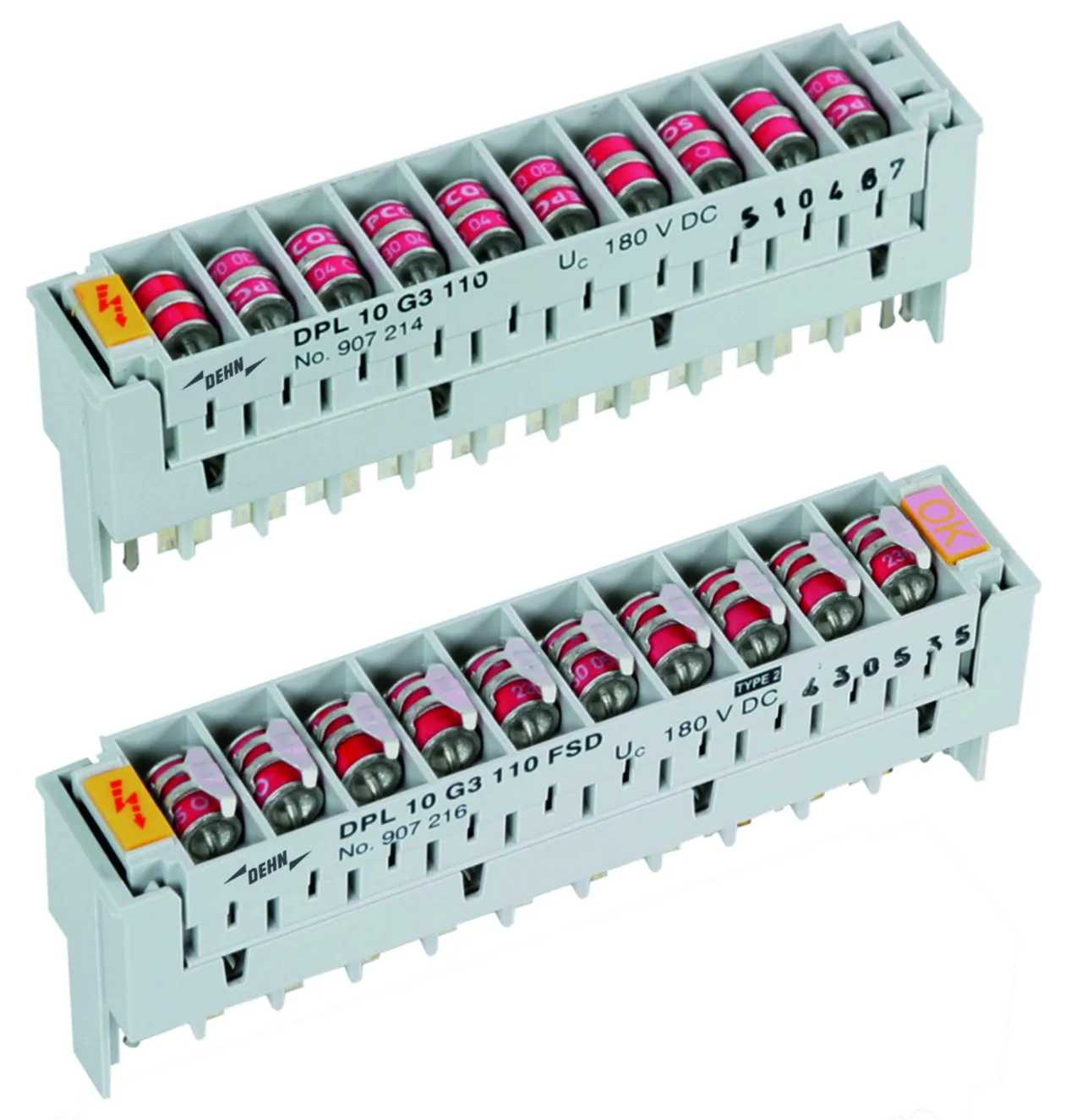

lorem ipsum — Rodzina produktów DPL 10 G3

DPL 10 G3

Magazynek na ograniczniki na 10 podwójnych żył z trójbiegunowymi iskiernikami gazowymi do niemal wszystkich zastosowań. Ograniczniki FSD posiadają funkcję fail-safe i dodatkowy optyczny wskaźnik stanu po wyzwoleniu zabezpieczenia fail-safe. W ten sposób można natychmiast rozpoznać, czy ogranicznik wymaga wymiany.

2 Produkty

Nr kat. 907214 DPL 10 G3 110

GTIN / EAN 4013364100879, Nr taryfy celnej (EU): 85363010, Waga brutto: 71.30 g, Jednostka opakowaniowa: 1.00 szt.

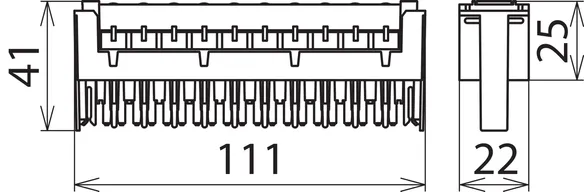

Rysunki

Informacje dodatkowe

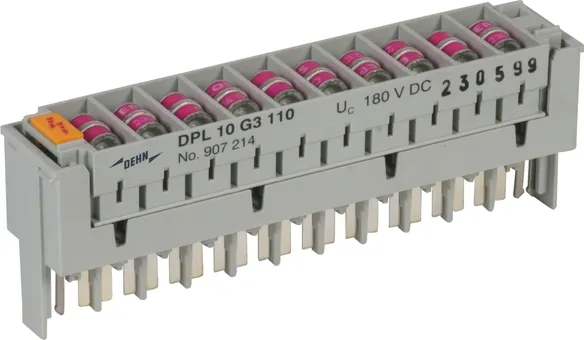

Magazynek na ograniczniki na 10 podwójnych żył DPL 10 G3 110
DPL 10 G3 110
Blok ochronny do ograniczników przepięć
Technika LSA-Plus serii 2
do ochrony 10 podwójnych żył
w instalacjach telekomunikacyjnych
Znamionowy prąd wyładowczy:(8/20) 10 kA/DA
Napięcie znamionowe: 110 V AC
Maksymalne dopuszczalne napięcie robocze: 180 V DC

Producent: DEHN
Typ: DPL 10 G3 110
Nr kat.: 907214
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	B
Największe trwałe napięcie pracy DC (U_c )	180 V
Prąd znamionowy (I_L )	0,4 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA

Klasa SPD	B
Napięcie znamionowe (U_N )	110 V
Największe trwałe napięcie pracy DC (U_c )	180 V
Największe napięcie trwałej pracy AC (U_c )	127 V
Prąd znamionowy (I_L )	0,4 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Pojemność własna linia-linia (C)	≤ 5 pF
Pojemność własna linia-PG (C)	≤ 5 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C

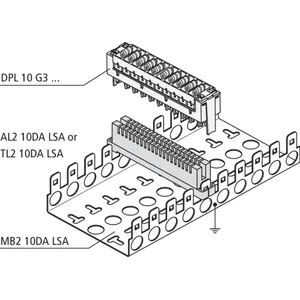

Montaż w	listwa rozłączna LSA (typ 2)
Uziemienie przez	rama montażowa
Materiał obudowy	poliamid
Kolor	szary
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21

Produkt 907214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907214.

Idź do sklepu internetowego

Nr kat. 907216 DPL 10 G3 110 FSD

GTIN / EAN 4013364106680, Nr taryfy celnej (EU): 85363010, Waga brutto: 70.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

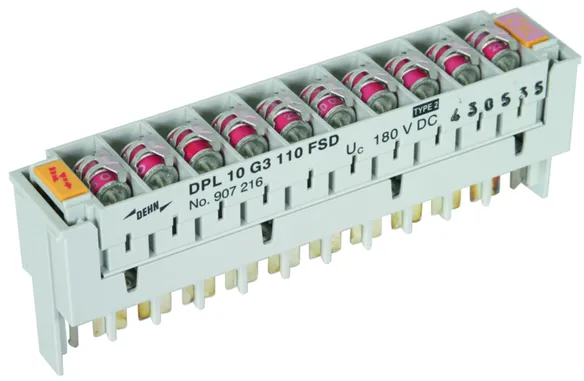

Magazynek na ograniczniki na 10 podwójnych żył DPL 10 G3 110 FSD
DPL 10 G3 110 FSD
Blok ochronny do ograniczników przepięć
Technika LSA-Plus serii 2
z techniką fail-safe oraz
optycznym wskaźnikiem stanu poprzez
zmianę koloru, do ochrony 10 podwójnych żył
w instalacjach telekomunikacyjnych
Znamionowy prąd wyładowczy:(8/20) 10 kA/DA
Napięcie znamionowe: 110 V AC
Maksymalne dopuszczalne napięcie robocze: 180 V DC

Producent: DEHN
Typ: DPL 10 G3 110 FSD
Nr kat.: 907216
lub podobny.

Certyfikaty

Dane techniczne

Klasa SPD	B
Wskaźnik uszkodzenia	optyczny - zmiana koloru
Największe trwałe napięcie pracy DC (U_c )	180 V
Prąd znamionowy (I_L )	0,4 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA

Klasa SPD	B
Wskaźnik uszkodzenia	optyczny - zmiana koloru
Napięcie znamionowe (U_N )	110 V
Największe trwałe napięcie pracy DC (U_c )	180 V
Największe napięcie trwałej pracy AC (U_c )	127 V
Prąd znamionowy (I_L )	0,4 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 600 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Pojemność własna linia-linia (C)	≤ 5 pF
Pojemność własna linia-PG (C)	≤ 5 pF
Funkcja bezpiecznego uszkodzenia	iskiernik gazowy z zaciskami sprężynowymi
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Montaż w	listwa rozłączna LSA (typ 2)
Uziemienie przez	rama montażowa
Materiał obudowy	poliamid
Kolor	szary
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
