DEHNrapid LSA

  • ochrona od 1 do 10 par łączówek LSA serii 2/10
  • zaciski rozłączne LSA wbudowane w ograniczniki przepięć zapewniają ochronę podczas testowania, rozłączania i rozgałęziania
  • modułowy system ograniczników przepięć różnych typów, który można połączyć w jeden ogranicznik kombinowany

Szczegóły

Moduły ochronne dopasowane do danego zastosowania do ochrony urządzeń końcowych.
lorem ipsum
Kombinowany ogranicznik przepięć do łączówek LSA.
lorem ipsum

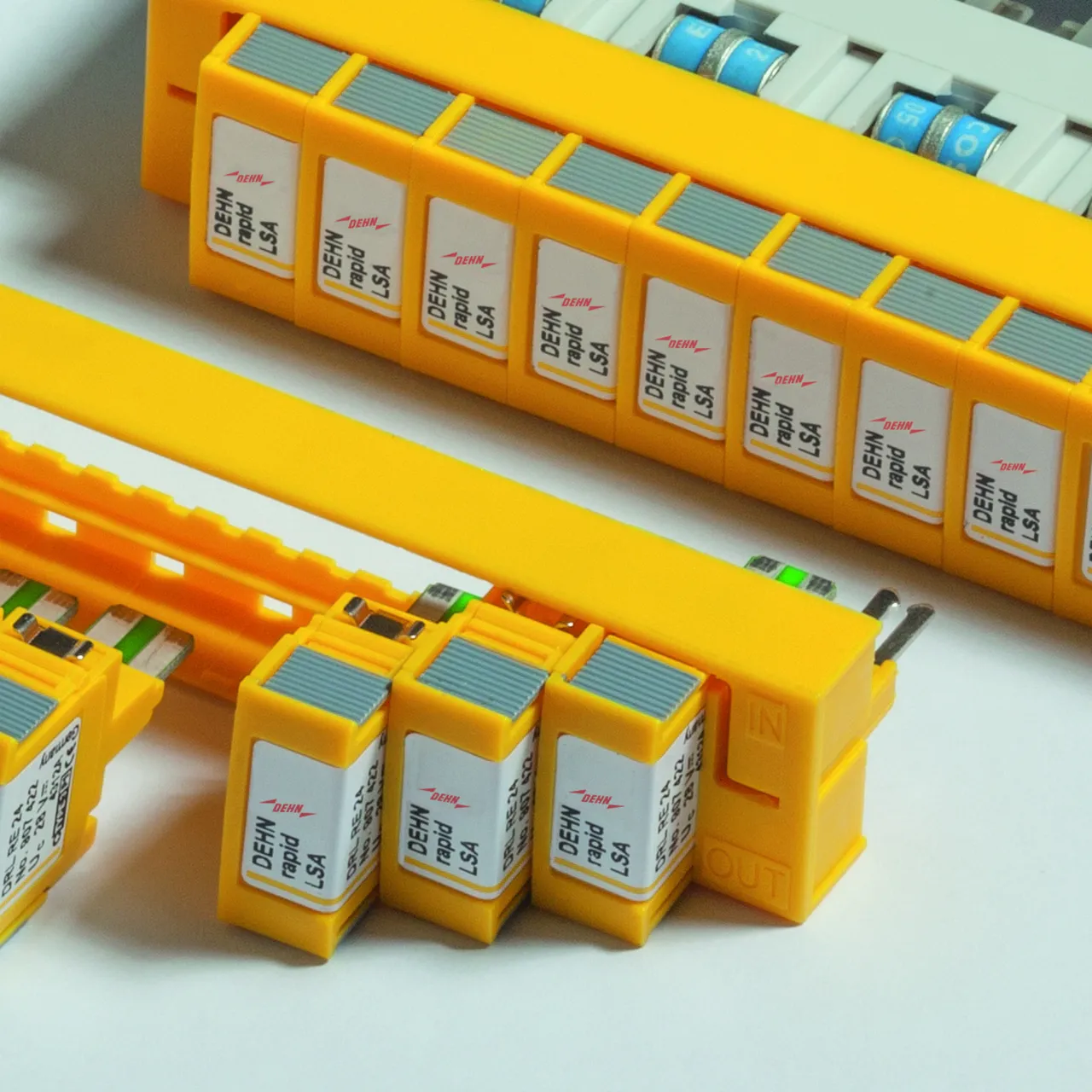

Wtykowe ograniczniki przepięć w formie magazynków ochronnych mogą być wpinane do łączówki lub listwy rozłącznej.
lorem ipsum

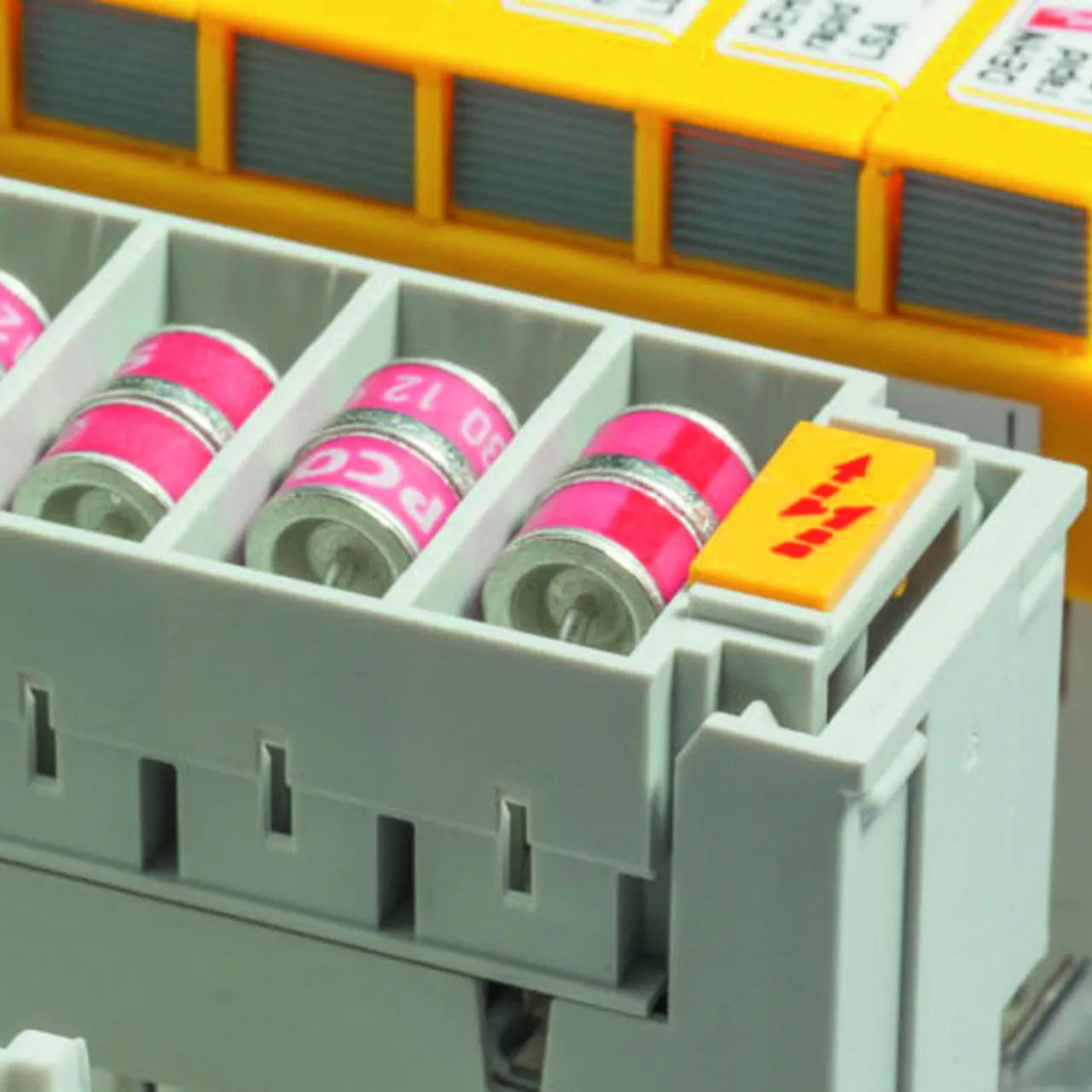

Wytrzymały na prąd piorunowy magazynek z iskiernikami gazowymi opcjonalnie wyposażonymi w optyczną sygnalizację uszkodzenia i funkcję bezpiecznego uszkodzenia.
lorem ipsum

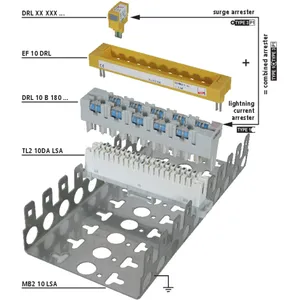

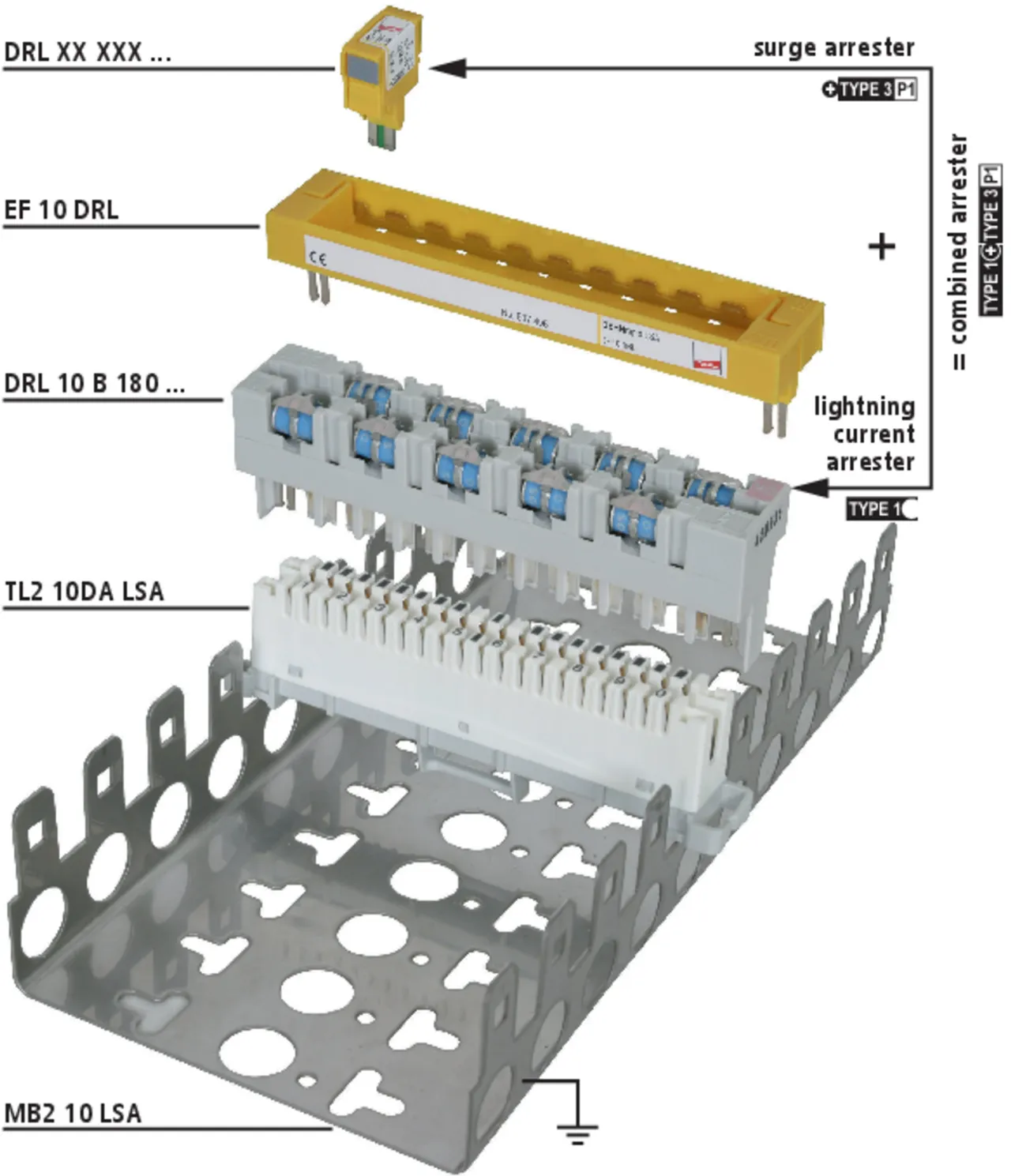

Modułowa konstrukcja składająca się z magazynku z iskiernikami gazowymi, ramki uziemiającej i modułów ochronnych dopasowanych do danego zastosowania.
lorem ipsum

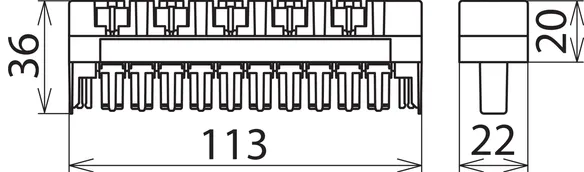

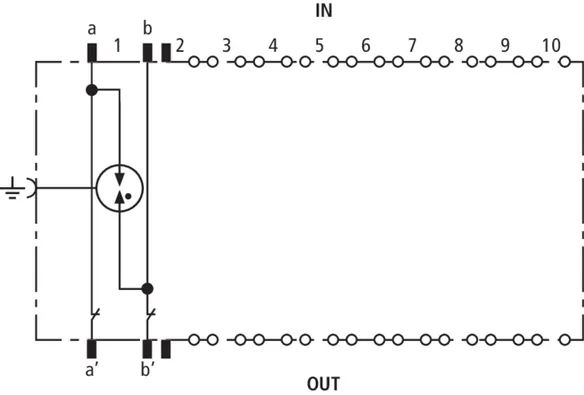

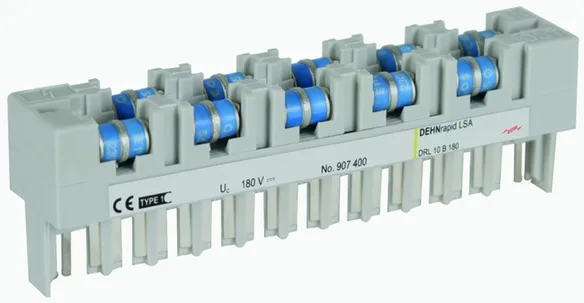

DRL 10 B

Ogranicznik przepięć DRL 10 B (w magazynku DRL) z trójbiegunowymi iskiernikami gazowymi, wytrzymały na prąd piorunowy, dla 10 par dowolnego zastosowania z możliwością dołączenia ochrony "drugiego stopnia” w postaci wtyków ochronnych.
Wbudowane zaciski rozłączne pozwalają na testowanie, pomiary i rozgałęzianie przy włączonej ochronie.

1 Produkt

Nr kat. 907400 DRL 10 B 180

GTIN / EAN 4013364107557, Nr taryfy celnej (EU): 85363010, Waga brutto: 69.90 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wytrzymały na obciążenie prądem piorunowym magazynek na ograniczniki DRL 10 B 180
Magazynek na ograniczniki przepięć
o klasie SPD typu 1 DEHNrapid LSA
na listwy rozłączne LSA na 10 podwójnych żył, wyposażony w komplet
10 sztuk GDT 230 B3, przetestowany
zgodnie z EN 61643-21, z możliwością dołączenia
wtyków ochronnych DRL do kombinowanych
ograniczników przepięć. Wbudowane zaciski rozłączne
pozwalają na testowanie, pomiary i rozgałęzianie
przy włączonej ochronie.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL 10 B 180
Nr kat.: 907400
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD G
Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (In ) 10 kA
Impedancja szeregowa na linię ≤ 0,005 Ω
Montaż w listwa rozłączna LSA 2/10

Produkt 907400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907400.

Idź do sklepu internetowego

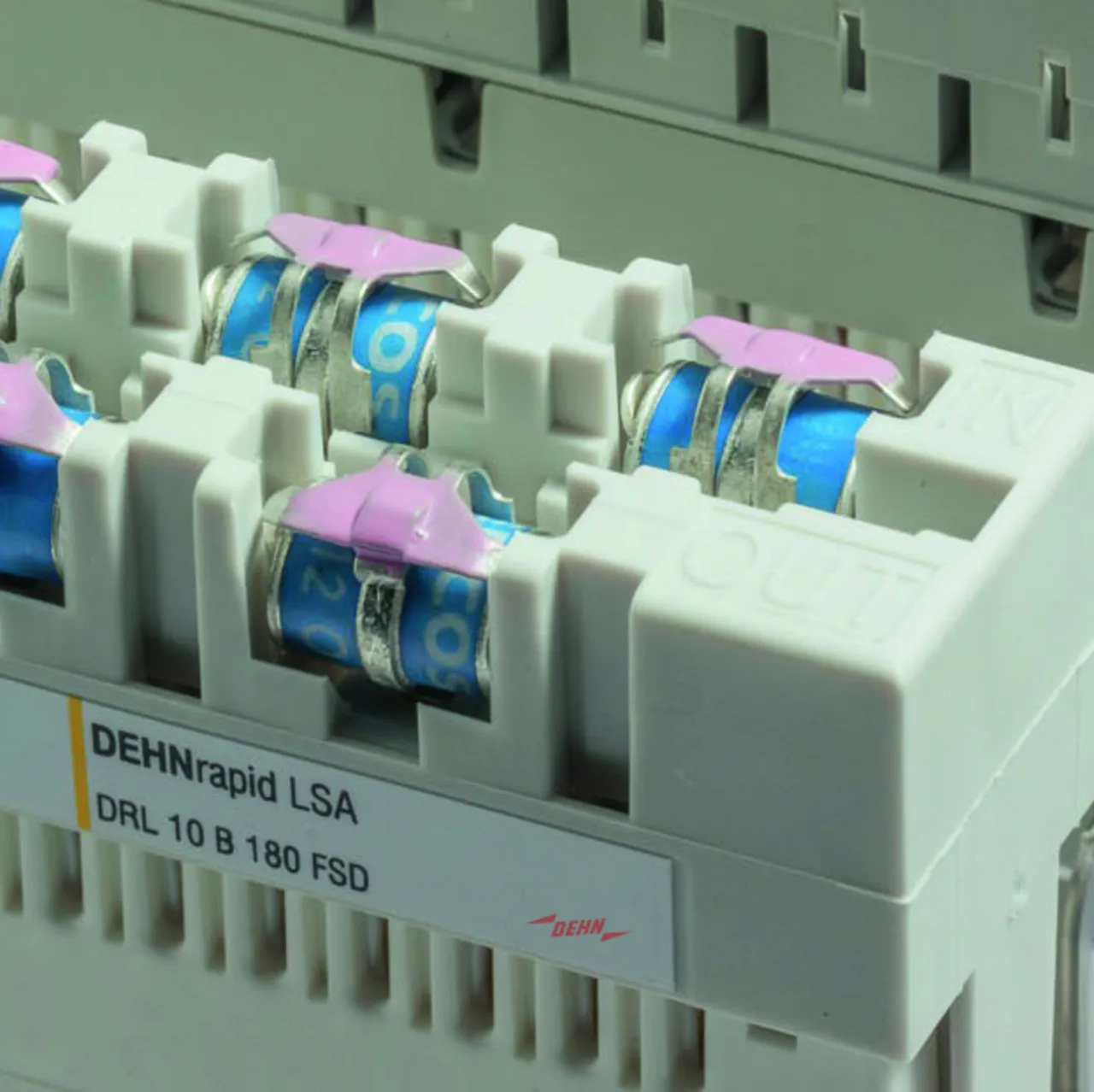

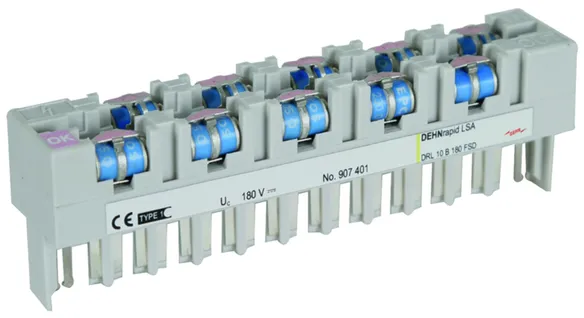

DRL 10 B FSD

Ogranicznik przepięć DRL 10 B (w magazynku DRL) wytrzymały na prąd piorunowy, dla 10 par dowolnego zastosowania z możliwością dołączenia ochrony "drugiego stopnia” w postaci wtyków ochronnych. Wbudowane zaciski rozłączne pozwalają na testowanie, pomiary i rozgałęzianie przy włączonej ochronie. Trójbiegunowe Iskierniki gazowe posiadają funkcję bezpiecznego uszkodzenia z optycznym wskaźnikiem uszkodzenia.

1 Produkt

Nr kat. 907401 DRL 10 B 180 FSD

GTIN / EAN 4013364107564, Nr taryfy celnej (EU): 85363010, Waga brutto: 74.30 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

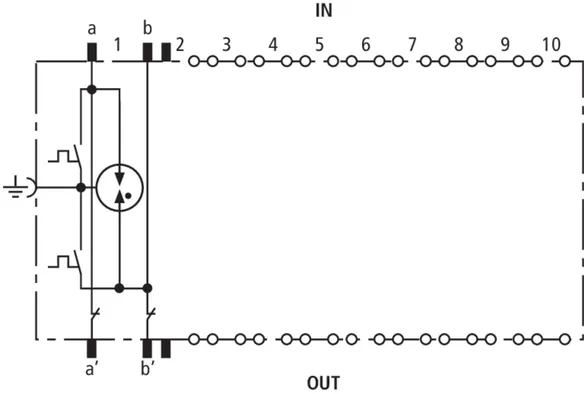

Wytrzymały na obciążenie prądem piorunowym magazynek na ograniczniki DRL 10 B 180 FSD
Magazynek na ograniczniki przepięć
Klasa SPD Typ 1 DEHNrapid LSA
na listwy rozłączne LSA na 10 podwójnych żył, wyposażony w komplet
10 sztuk GDT 230 B3 FSD,
przetestowany zgodnie z EN 61643-21, z możliwością dołączenia
wtyków ochronnych DRL do kombinowanych
ograniczników przepięć. Wbudowane zaciski rozłączne
pozwalają na testowanie, pomiary i rozgałęzianie
przy włączonej ochronie. Ogranicznik przepięć z
funkcją fail-safe i optycznym
wskaźnikiem uszkodzenia.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL 10 B 180 FSD
Nr kat.: 907401
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD G
Wskaźnik uszkodzenia optyczny - zmiana koloru
Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (In ) 10 kA
Impedancja szeregowa na linię ≤ 0,005 Ω
Montaż w listwa rozłączna LSA 2/10

Produkt 907401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907401.

Idź do sklepu internetowego

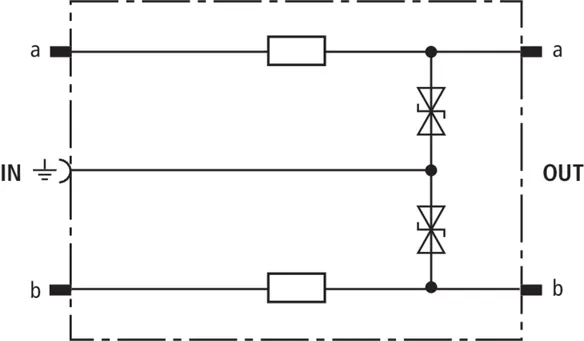

DRL RE

Wtyk ochronny dla 1 pary energetycznie skoordynowany z DRL 10 B jako pierwszym stopniem ochrony urządzeń końcowych z impendancjami odsprzęgającymi. Szczególnie odpowiedni do obwodów niesymetrycznych ze wspólnym potencjałem odniesienia. Uziemienie przez ramkę EF 10 DRL. Tylko do listew rozłącznych lub magazynków DRL.

5 Produkty

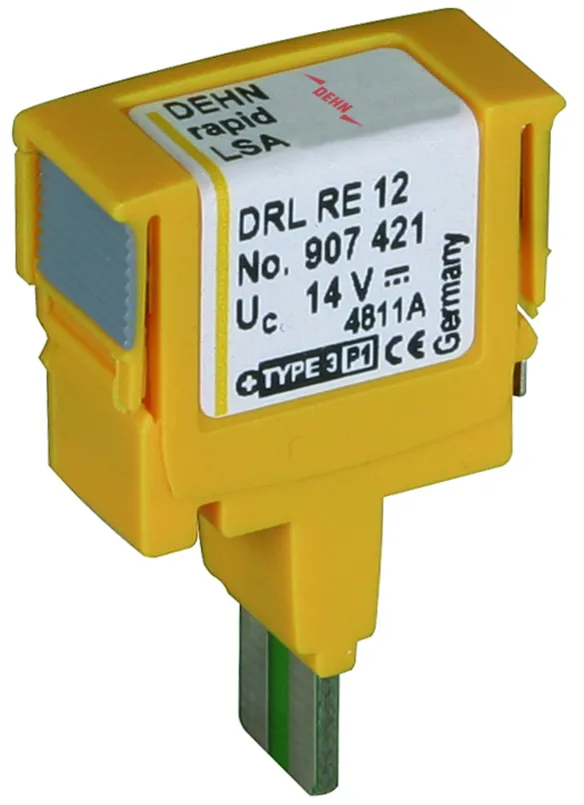

Nr kat. 907421 DRL RE 12

GTIN / EAN 4013364107618, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RE 12
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony 2 pojedynczych linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
Serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 14 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RE 12
Nr kat.: 907421
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 14 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-PG (fG ) 2,7 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907421.

Idź do sklepu internetowego

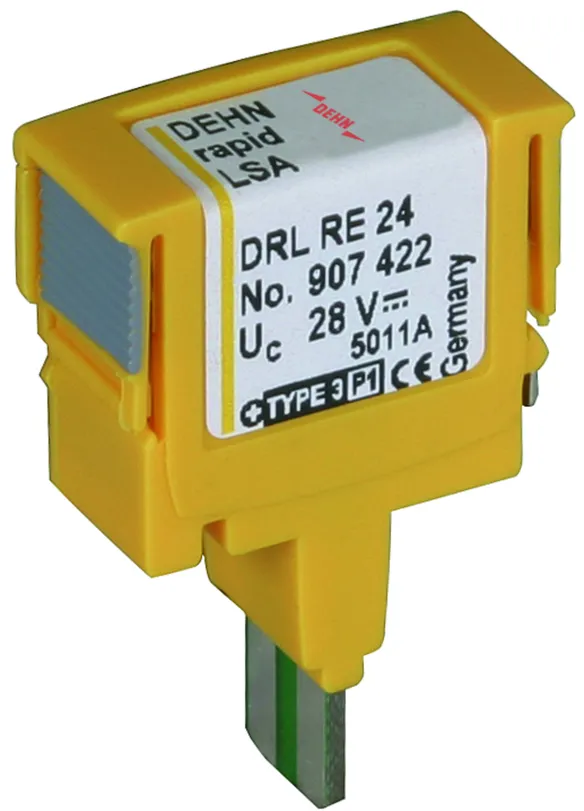

Nr kat. 907422 DRL RE 24

GTIN / EAN 4013364107625, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RE 24
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony 2 pojedynczych linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
Serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 28 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RE 24
Nr kat.: 907422
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 28 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-PG (fG ) 4,5 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907422 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907422.

Idź do sklepu internetowego

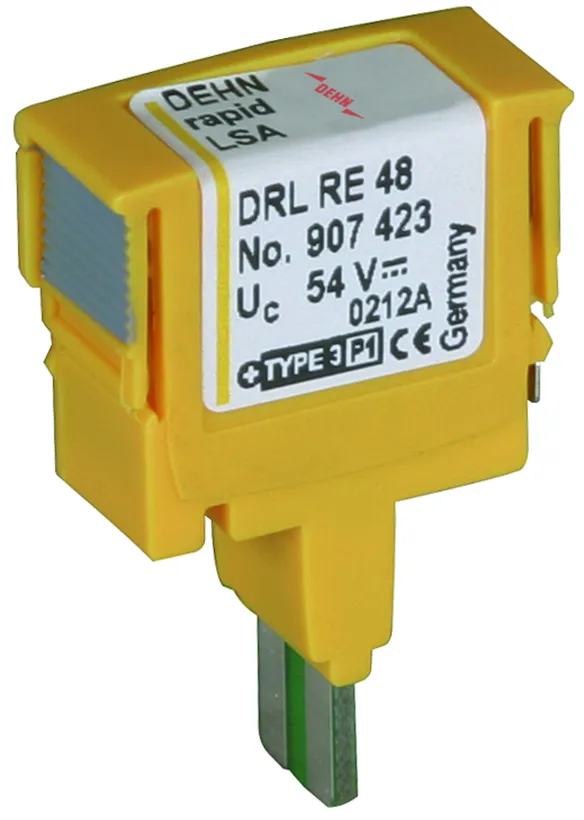

Nr kat. 907423 DRL RE 48

GTIN / EAN 4013364107632, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RE 48
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony 2 pojedynczych linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
Serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RE 48
Nr kat.: 907423
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 54 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 6,8 Ω
Częstotliwość graniczna linia-PG (fG ) 7,35 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907423 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907423.

Idź do sklepu internetowego

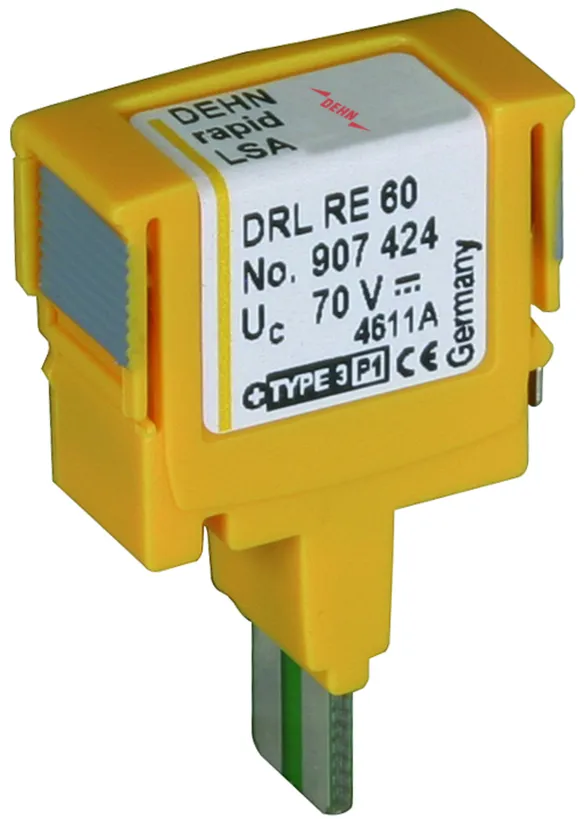

Nr kat. 907424 DRL RE 60

GTIN / EAN 4013364107649, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RE 60
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony 2 pojedynczych linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
Serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RE 60
Nr kat.: 907424
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 70 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 6,8 Ω
Częstotliwość graniczna linia-PG (fG ) 10,5 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907424 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907424.

Idź do sklepu internetowego

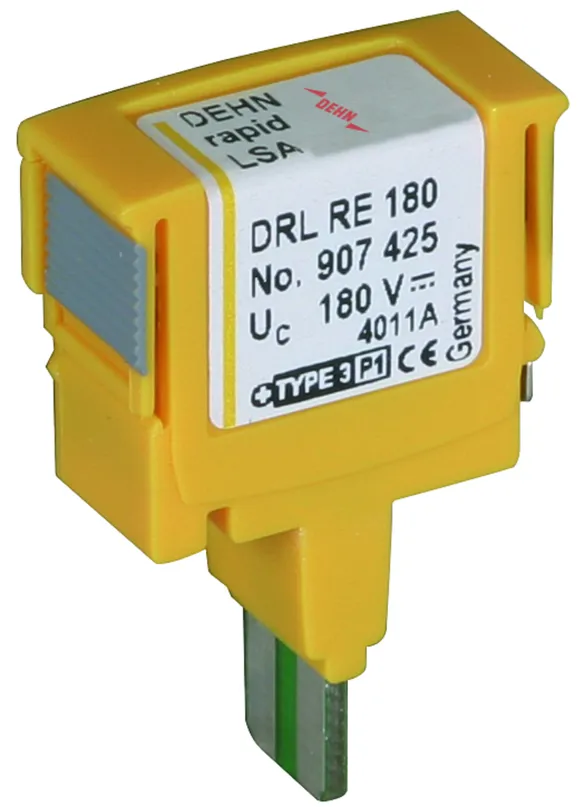

Nr kat. 907425 DRL RE 180

GTIN / EAN 4013364107656, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RE 180
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony 2 pojedynczych linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
Serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy: 0,1 A

Producent: DEHN
Typ: DRL RE 180
Nr kat.: 907425
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy (IL ) 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-PG (fG ) 42 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907425 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907425.

Idź do sklepu internetowego

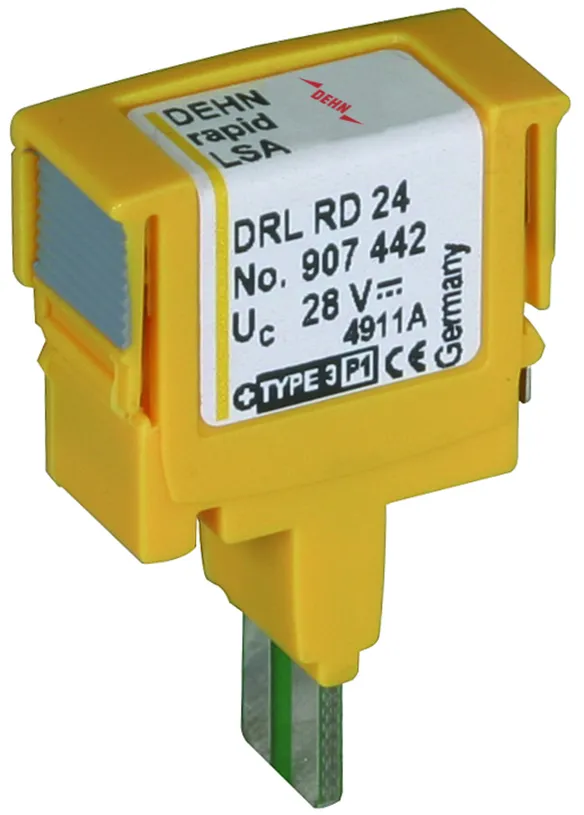

DRL RD

Wtyk ochronny dla 1 pary energetycznie skoordynowany z magazynkiem na ograniczniki DRL jako pierwszym stopniem ochrony urządzeń końcowych. Niski napięciowy poziom ochrony linia-linia do nieuziemionych interfejsów. Montaż z EF 10 DRL. Zaleca się montaż tylko w połączeniu magazynkami na ograniczniki DRL.

5 Produkty

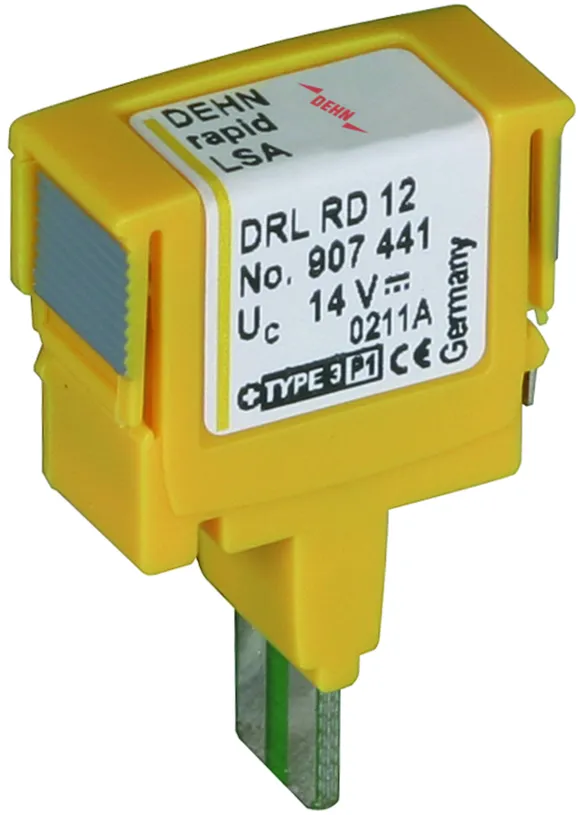

Nr kat. 907441 DRL RD 12

GTIN / EAN 4013364107694, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RD 12
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 14 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RD 12
Nr kat.: 907441
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 14 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 2,2 Ω
Częstotliwość graniczna linia-linia (fG ) 2,7 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907441 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907441.

Idź do sklepu internetowego

Nr kat. 907442 DRL RD 24

GTIN / EAN 4013364107700, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

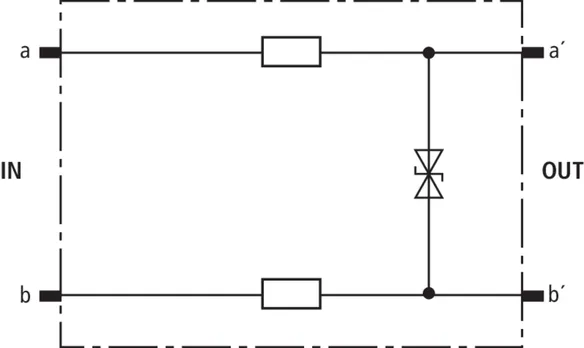

Wtyk ochronny z ochroną przepięciową 1 pary DRL RD 24
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 28 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RD 24
Nr kat.: 907442
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 28 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 2,2 Ω
Częstotliwość graniczna linia-linia (fG ) 5,4 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907442 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907442.

Idź do sklepu internetowego

Nr kat. 907443 DRL RD 48

GTIN / EAN 4013364107717, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RD 48
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 54 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RD 48
Nr kat.: 907443
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 54 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-linia (fG ) 7,8 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907443 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907443.

Idź do sklepu internetowego

Nr kat. 907444 DRL RD 60

GTIN / EAN 4013364107724, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

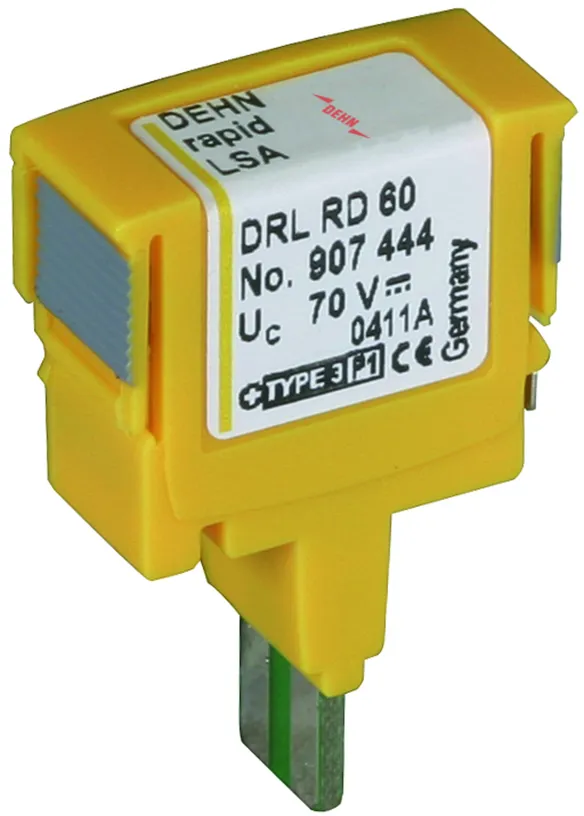

Wtyk ochronny z ochroną przepięciową 1 pary DRL RD 60
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 70 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RD 60
Nr kat.: 907444
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 70 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-linia (fG ) 11 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907444 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907444.

Idź do sklepu internetowego

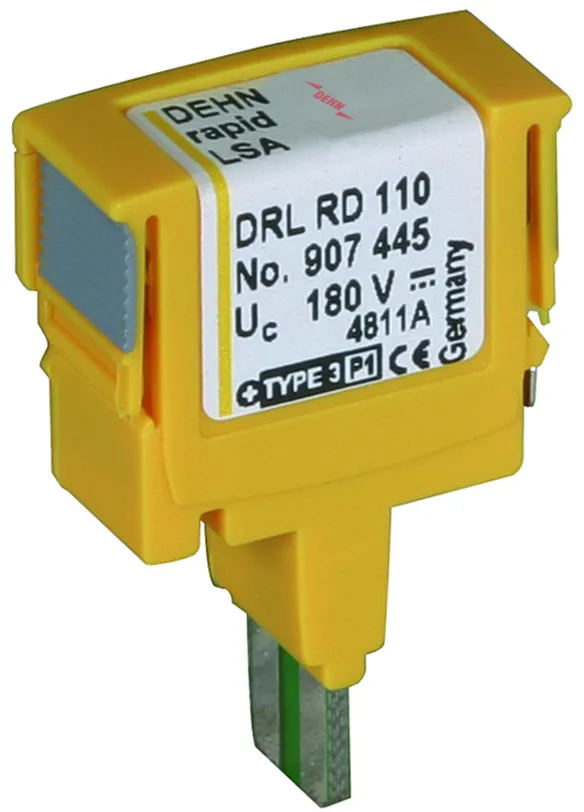

Nr kat. 907445 DRL RD 110

GTIN / EAN 4013364118461, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.30 g, Jednostka opakowaniowa: 10.00 szt.

Rysunki

Informacje dodatkowe

Wtyk ochronny z ochroną przepięciową 1 pary DRL RD 110
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL RD 110
Nr kat.: 907445
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Częstotliwość graniczna linia-linia (fG ) 20 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907445 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907445.

Idź do sklepu internetowego

DRL PD

Wtyk ochronny dla 1 pary energetycznie skoordynowany z magazynkiem na ograniczniki DRL jako pierwszym stopniem ochrony urządzeń końcowych. Niski napięciowy poziom ochrony linia-linia i wbudowane zabezpieczenie nadprądowe do ADSL, ISDN Uk0 lub żył a/b. Montaż z EF 10 DRL. Zaleca się montaż tylko w połączeniu magazynkami na ograniczniki DRL.

1 Produkt

Nr kat. 907430 DRL PD 180

GTIN / EAN 4013364107670, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.90 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

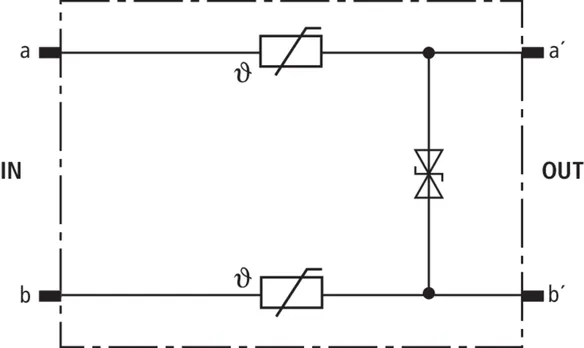

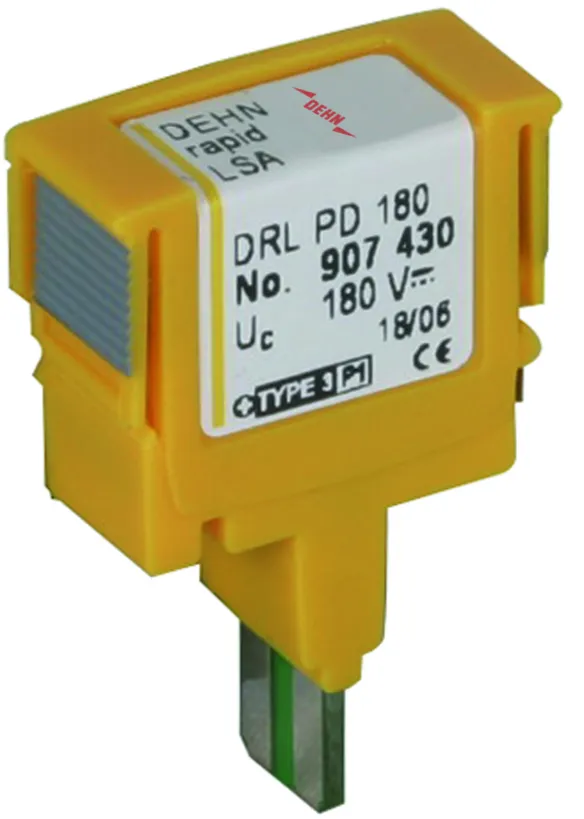

Wtyk ochronny z ochroną przepięciową 1 pary DRL PD 180
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, w połączeniu
z zabezpieczeniem nadprądowym zapobiegającym
powercrossing, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary linii.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 180 V
Prąd znamionowy: 0,1 A

Producent: DEHN
Typ: DRL PD 180
Nr kat.: 907430
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 180 V
Prąd znamionowy (IL ) 0,1 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 10 Ω +/- 15%
Częstotliwość graniczna linia-linia (fG ) 61 MHz
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907430.

Idź do sklepu internetowego

DRL HD

Wtyk ochronny dla 1 pary energetycznie skoordynowany z magazynkiem na ograniczniki DRL jako pierwszym stopniem ochrony urządzeń końcowych dla przesyłu o wysokiej częstotliwości np. G.703 lub ISDN U2 m , S2 m oraz S0. Montaż z EF 10 DRL. Zaleca się montaż tylko w połączeniu magazynkami na ograniczniki DRL.

1 Produkt

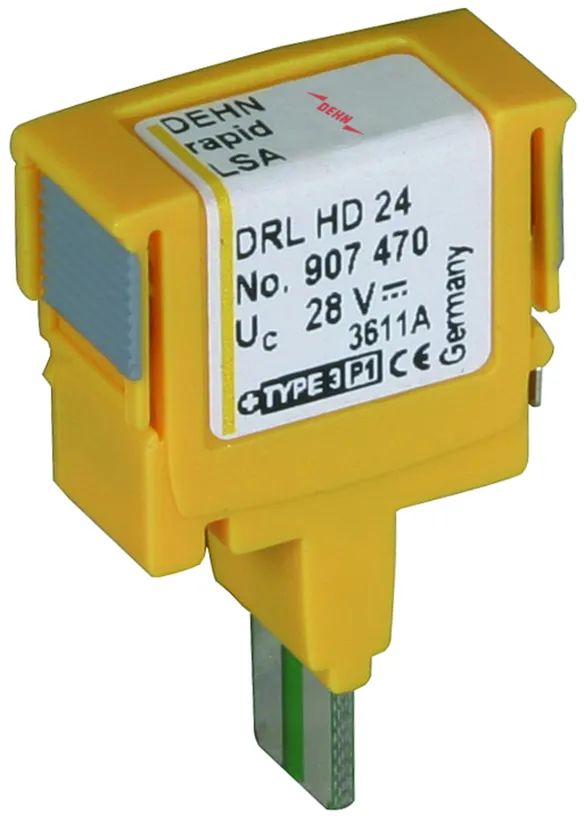

Nr kat. 907470 DRL HD 24

GTIN / EAN 4013364107663, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

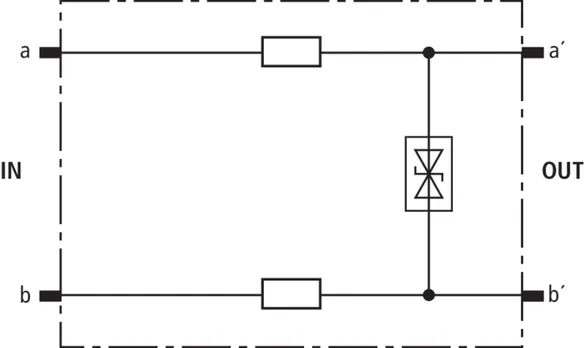

Wtyk ochronny z ochroną przepięciową 1 pary DRL HD 24
Wtyk ochronny z ochroną przepięciową,
o klasie SPD typu 3 / P1
DEHNrapid LSA, przetestowany zgodnie z
EN 61643-21 i skoordynowany
energetycznie według normy IEC 61643-22
z magazynkiem na ograniczniki DRL typu 1,
do ochrony jednej pary
do systemów o bardzo wysokiej
prędkości transmisji.
Do podłączenia z ramą uziemiającą
do listew rozłącznych LSA
serii 2/10 lub bezpośrednio do
magazynka na ograniczniki DRL jako
rozszerzenie do kombinowanego ogranicznika przepięć.
Największe napięcie trwałej pracy DC: 28 V
Prąd znamionowy: 0,4 A

Producent: DEHN
Typ: DRL HD 24
Nr kat.: 907470
lub podobny.

Certyfikaty



Dane techniczne

Klasa SPD O
Największe napięcie trwałej pracy DC (UC ) 28 V
Prąd znamionowy (IL ) 0,4 A
D1 Całkowity piorunowy prąd udarowy (10/350 µs) przy podłączonym DRL 10 B... (Iimp ) 5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) przy podłączonym DRL 10 B... (In ) 10 kA
Impedancja szeregowa na linię 4,7 Ω
Montaż w listwa rozłączna LSA 2/10 lub magazynek na ograniczniki DRL 10 B ...

Produkt 907470 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907470.

Idź do sklepu internetowego
Powrót na górę
