DEHNflex

Dwubiegunowa ochrona przepięciowa z układem kontrolnym i odłączającym
Zwiększone bezpieczeństwo dzięki odpornemu na błędy obwodowi ochronnemu Y
Akustyczna sygnalizacja stanu
Kompaktowa obudowa

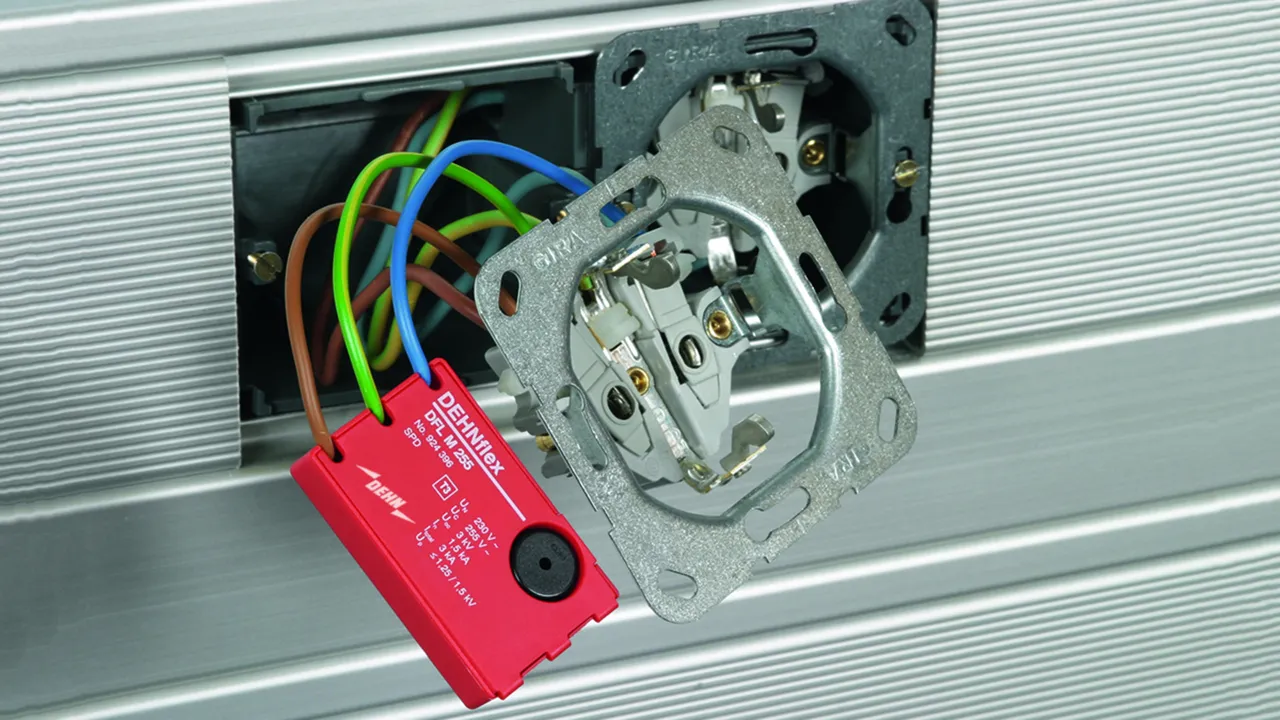

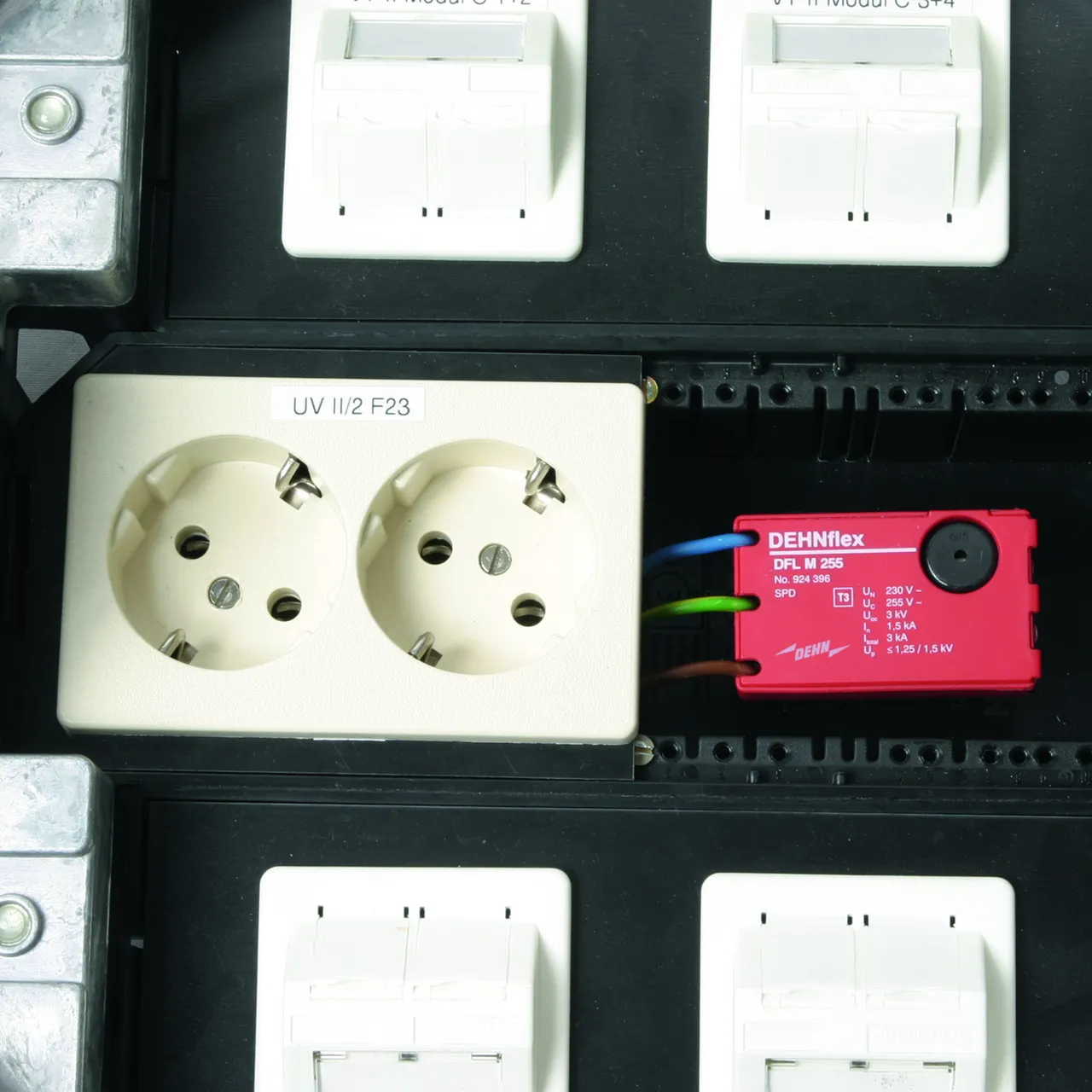

Do stosowania w systemach podposadzkowych, kanałach kablowych i puszkach instalacyjnych

Szczegóły

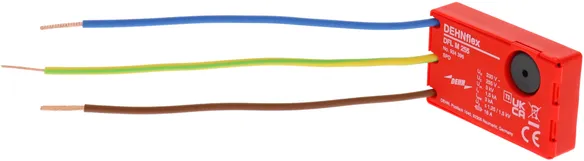

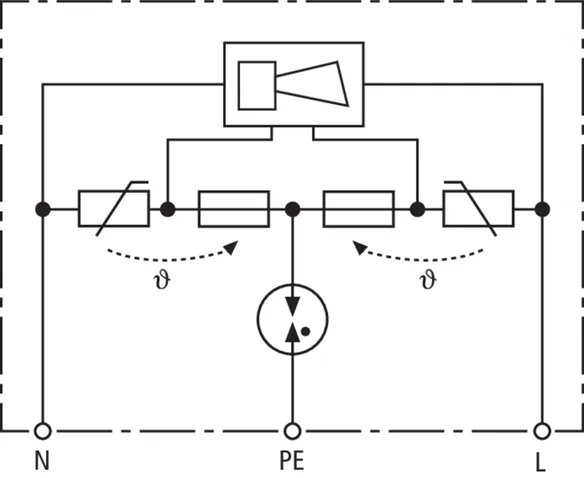

DEHNflex M

Ogranicznik przepięć do sieci jednofazowych 230 V w układzie TT i TN do wszystkich systemów instalacyjnych na poziomie urządzenia końcowego; kompaktowe wymiary.

1 Produkt

Nr kat. 924396 DFL M 255

GTIN / EAN 4013364091016, Nr taryfy celnej (EU): 85363010, Waga brutto: 34.51 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNflex M 255
2-biegunowy ogranicznik przepięć do wszystkich
systemów instalacyjnych urządzeń końcowych 230 V
bardzo kompaktowe wymiary
ogranicznik przepięć typu 3 zgodnie z EN 61643-11
do stosowania w puszkach instalacyjnych i w kanałach kablowych
Akustyczna sygnalizacja stanu
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 3 kA
Maksymalny bezpiecznik dodatkowy: 32 A gG lub B/C 32 A
Koordynacja energetyczna według DIN EN 62 305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DFL M 255
Nr kat.: 924396
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	3 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	sygnał dźwiękowy
Wymiary	30 x 50 x 11 mm

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1,5 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	3 kA
Udar kombinowany (U_OC )	3 kV
Udar kombinowany [L+N-PE] (U_OC_total )	6 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	sygnał dźwiękowy
Liczba portów	1
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Przewody przyłączeniowe [L, N]	1 mm²,Długość 114 mm
Przewody przyłączeniowe [PE]	1 mm²,Długość 124 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20

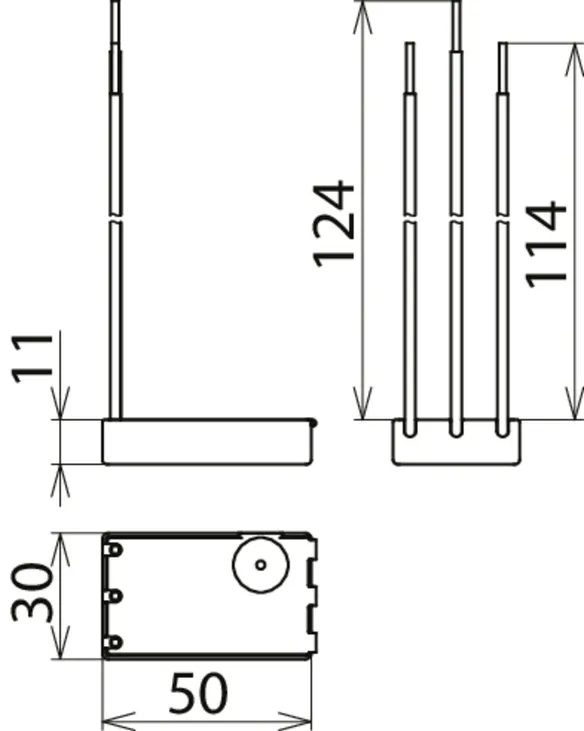

Wymiary	30 x 50 x 11 mm

Produkt 924396 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 924396.

Idź do sklepu internetowego

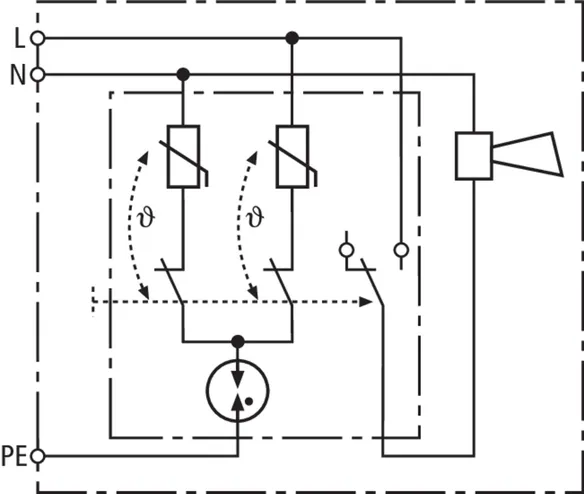

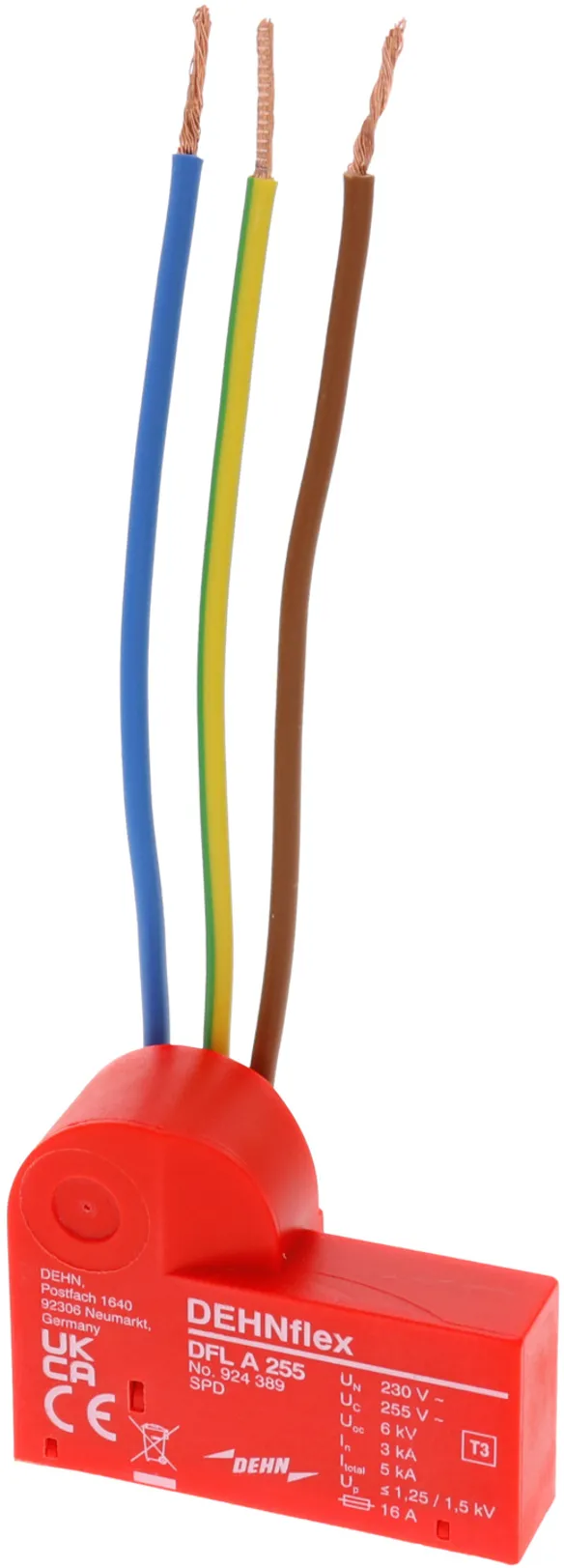

DEHNflex A

Ogranicznik przepięć do sieci jednofazowych 230 V w układzie TT i TN do wszystkich systemów instalacyjnych na poziomie urządzenia końcowego; z funkcją testowania; kompaktowe wymiary.

1 Produkt

Nr kat. 924389 DFL A 255

GTIN / EAN 4013364073692, Nr taryfy celnej (EU): 85363010, Waga brutto: 39.87 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNflex M 255
2-biegunowy ogranicznik przepięć do wszystkich
rodzajów instalacji urządzeń końcowych 230 V
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
do stosowania w puszkach instalacyjnych i w kanałach kablowych
kompaktowe wymiary
Akustyczna sygnalizacja stanu
z funkcją testowania
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy: 16 A gG lub B 16 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DFL A 255
Nr kat.: 924389
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	sygnał dźwiękowy
Wymiary	36 x 46 x 19 mm

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	sygnał dźwiękowy
Liczba portów	1
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Przewody przyłączeniowe	1 mm²,Długość 117 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20

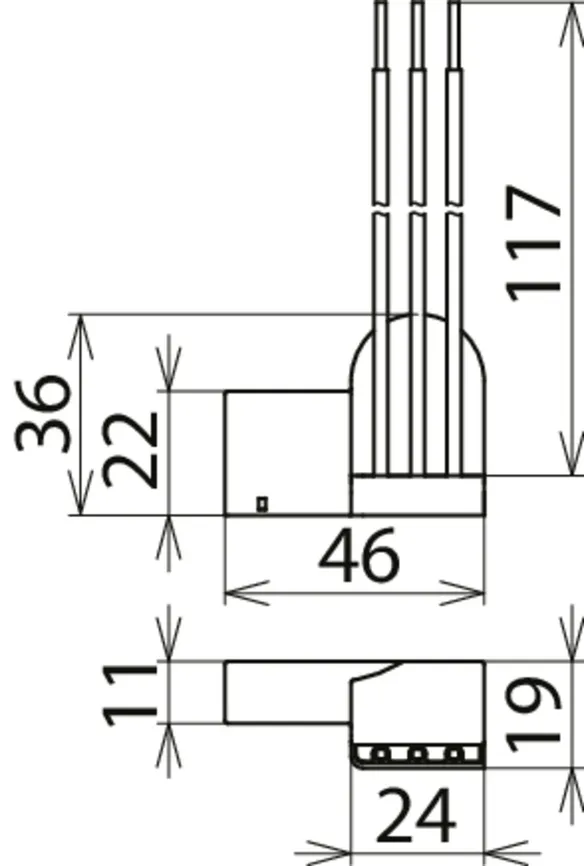

Wymiary	36 x 46 x 19 mm

Produkt 924389 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 924389.

Idź do sklepu internetowego

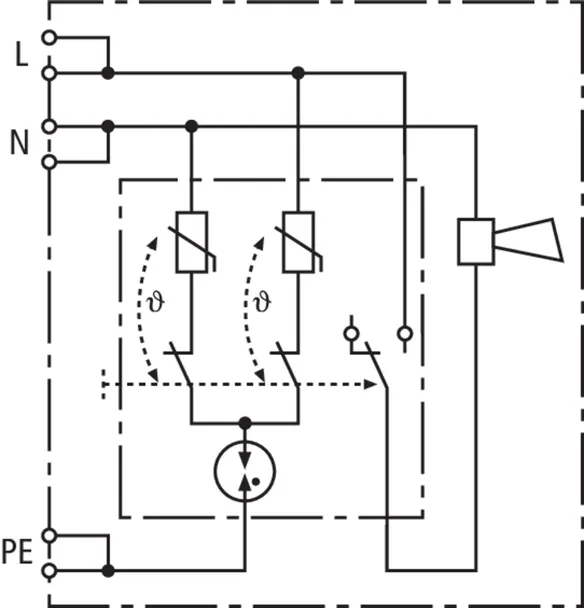

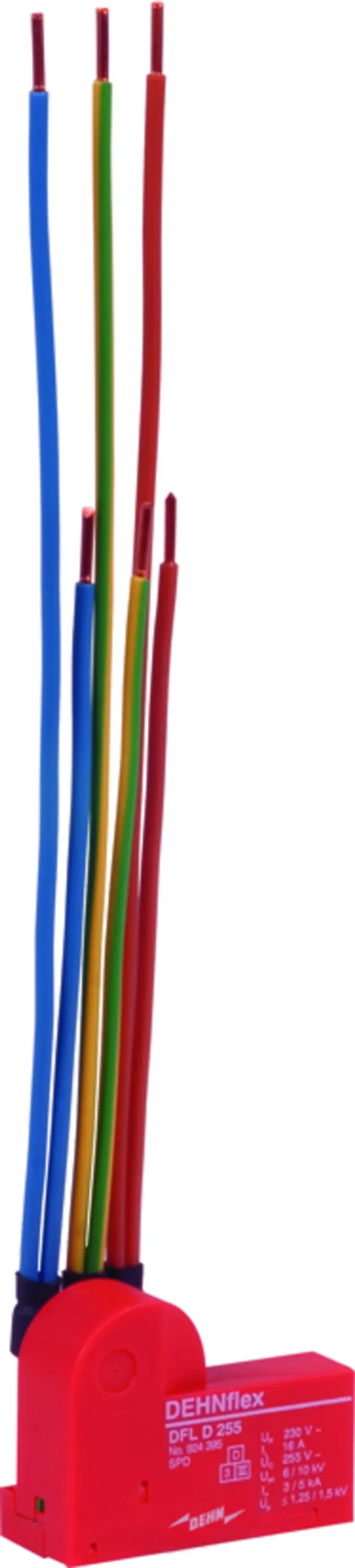

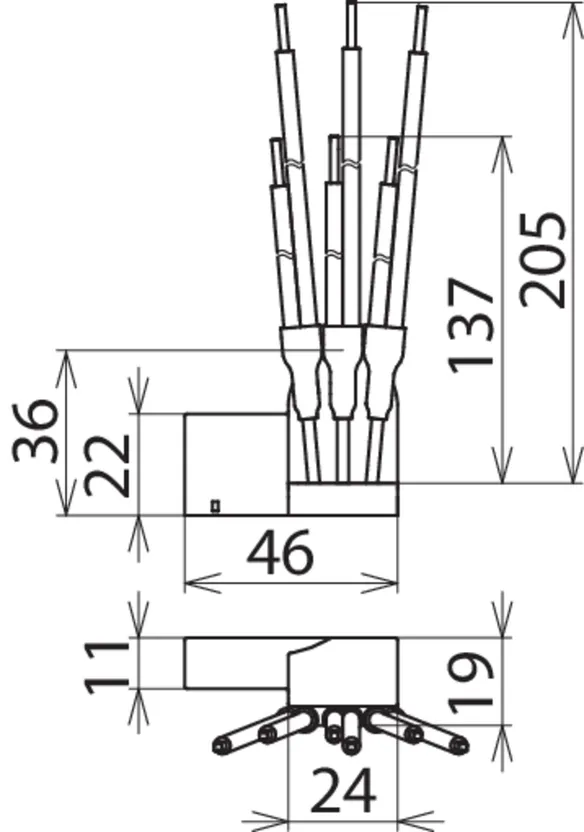

DEHNflex D

Ogranicznik przepięć do sieci jednofazowych 230 V w układzie TT i TN do wszystkich systemów instalacyjnych na poziomie urządzenia końcowego; z możliwością połączenia szeregowego i funkcją testowania; kompaktowe wymiary.

1 Produkt

Nr kat. 924395 DFL D 255

GTIN / EAN 4013364076334, Nr taryfy celnej (EU): 85363010, Waga brutto: 79.30 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNflex D 255
2-biegunowy ogranicznik przepięć do wszystkich
systemów instalacyjnych urządzeń końcowych 230 V z
z możliwością połączenia szeregowego
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
do stosowania w puszkach instalacyjnych i w kanałach kablowych
kompaktowe wymiary
Akustyczna sygnalizacja stanu
z funkcją testowania
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy: 16 A gG lub B 16 A
Koordynacja energetyczna według DIN EN 62 305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DFL D 255
Nr kat.: 924395
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	sygnał dźwiękowy
Wymiary	36 x 46 x 19 mm

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	sygnał dźwiękowy
Liczba portów	1
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Przewody przyłączeniowe	1 mm²,długość130 / 200 mm
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20
Wymiary	36 x 46 x 19 mm
