Moduł STC

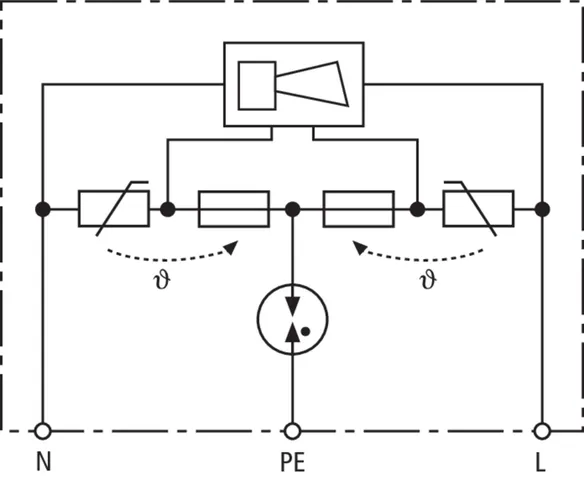

Dwubiegunowa ochrona przepięciowa z układem kontrolnym i odłączającym
Zwiększone bezpieczeństwo dzięki odpornemu na błędy obwodowi ochronnemu Y
Akustyczna sygnalizacja stanu

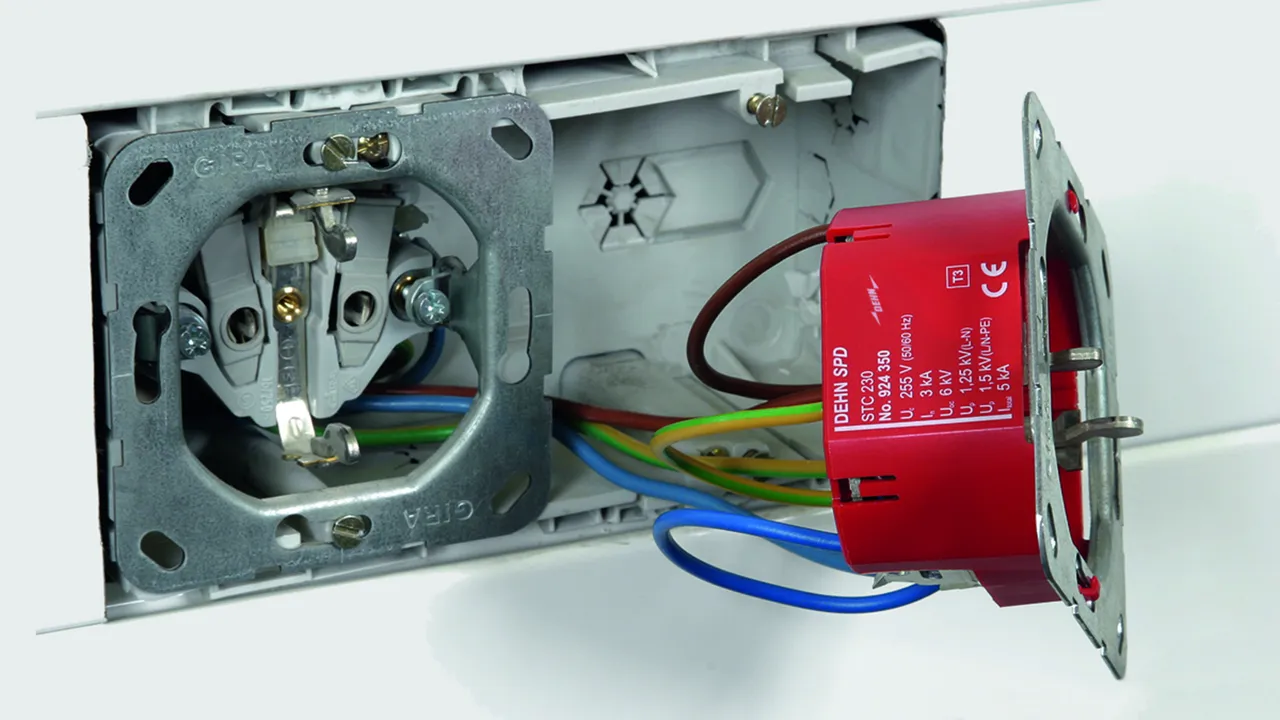

Do montażu w kombinacji z dostępnymi na rynku gniazdami sieciowymi z uziemieniem.
Niezależnie od konstrukcji gniazdka

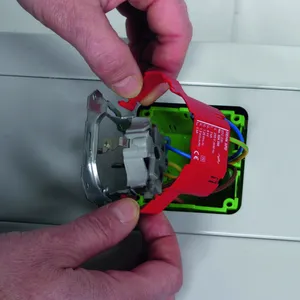

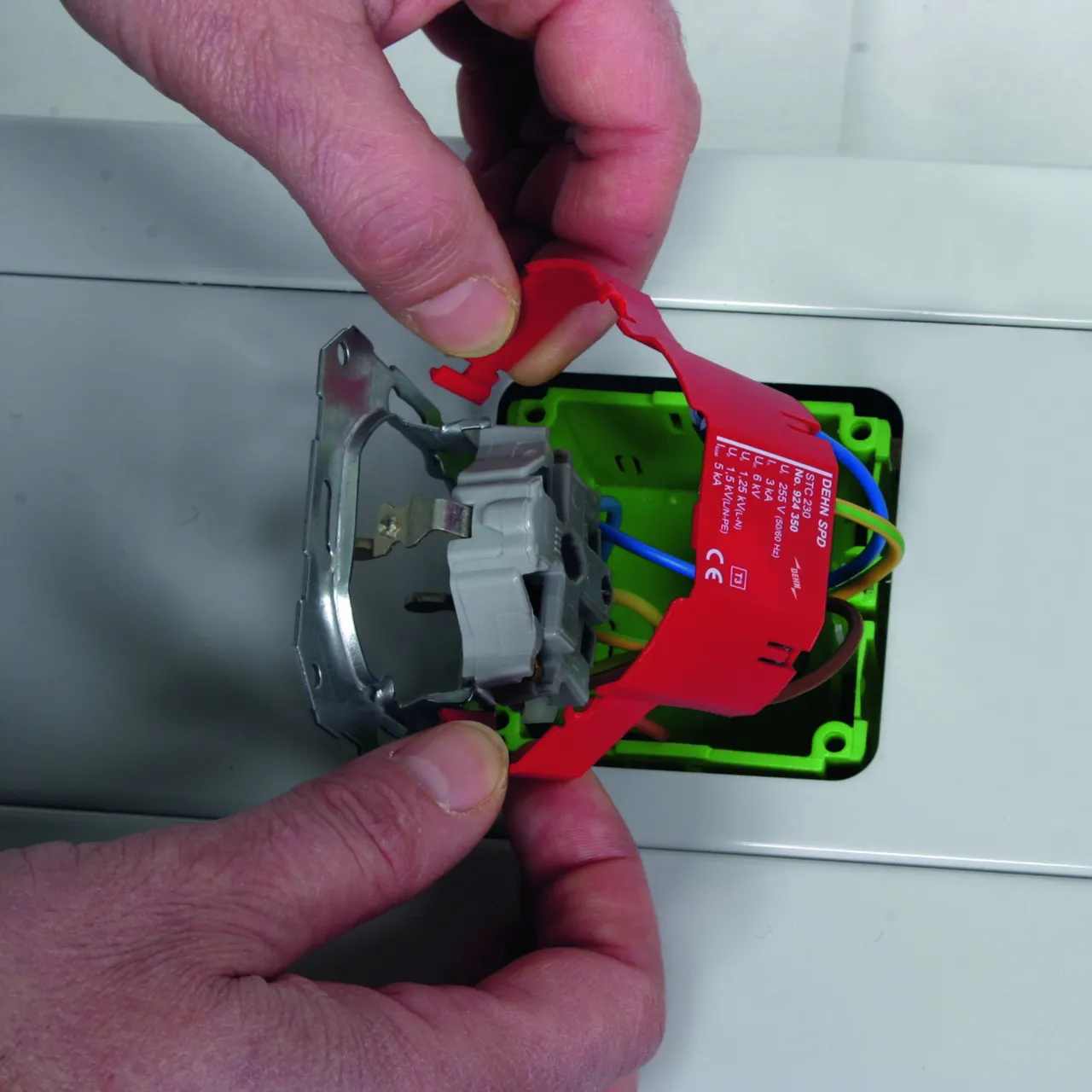

Pierścień ustalający z tworzywa sztucznego z blokadą zatrzaskową do łatwego montażu na już dostępnych gniazdach sieciowych

Szczegóły

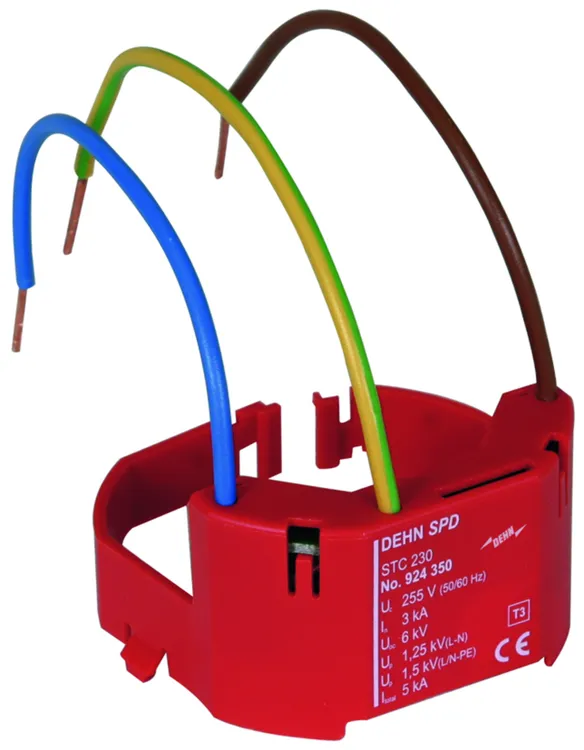

STC 230

Dwubiegunowy ogranicznik przepięć do jednofazowych instalacji 230 V w układzie TT i TN do zatrzaskiwania na gniazdach sieciowych z uziemieniem.

1 Produkt

Nr kat. 924350 STC 230

GTIN / EAN 4013364076709, Nr taryfy celnej (EU): 85363010, Waga brutto: 51.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Moduł STC 230 do ograniczników przepięć
2-biegunowy ogranicznik przepięć do zatrzaskiwania na
dostępnych na rynku gniazdach sieciowych z uziemieniem
z blokadą zatrzaskową dla łatwej instalacji
na już zamontowanych gniazdkach sieciowych
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Akustyczna sygnalizacja stanu
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy: 16 A gG lub B 16 A
Koordynacja energetyczna według DIN EN 62 305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: STC 230
Nr kat.: 924350
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	sygnał dźwiękowy

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Wskaźnik uszkodzenia	sygnał dźwiękowy
Liczba portów	1
Przewody przyłączeniowe	1 mm², długość 120 mm
Montaż	puszka standardowego gniazda sieciowego z uziemieniem
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony po zamontowaniu	IP 20

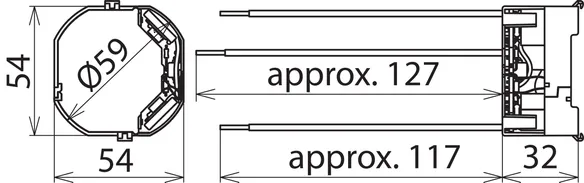

Wymiary	54 x 54 x 32 mm
