DEHNsafe

Dwubiegunowa ochrona przepięciowa do urządzeń końcowych 230 V

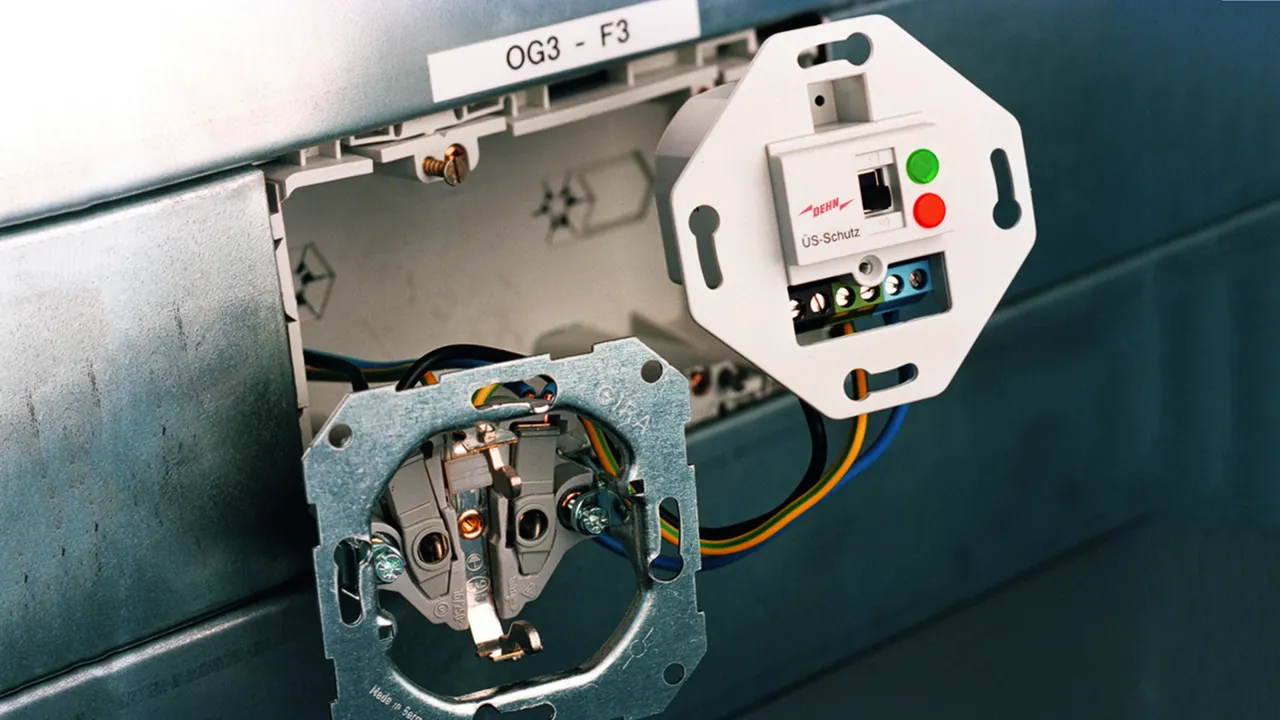

Do stosowania w puszkach instalacyjnych i kanałach kablowych

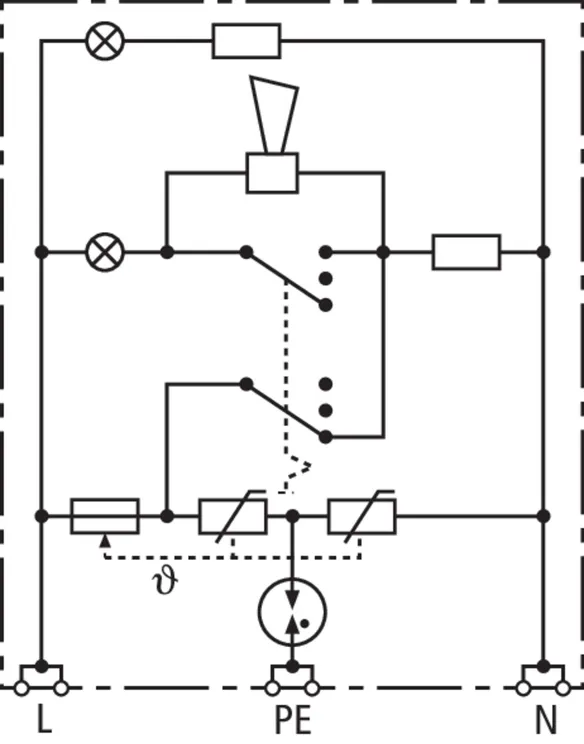

Zwiększone bezpieczeństwo dzięki odpornemu na błędy obwodowi ochronnemu Y
Optyczny wielokrotny wskaźnik stanu
Programowalna funkcja sygnalizacji akustycznej
Zaciski przyłączeniowe do połączeń szeregowych
Niezależnie od konstrukcji gniazdka

Szczegóły

DEHNsafe

Ogranicznik przepięć do kanałów kablowych i puszek instalacyjnych. Do jednofazowych instalacji 230 V w układzie TT i TN.

1 Produkt

Nr kat. 924370 DSA 230 LA

GTIN / EAN 4013364081321, Nr taryfy celnej (EU): 85363010, Waga brutto: 88.00 g, Jednostka opakowaniowa: 1.00 szt.

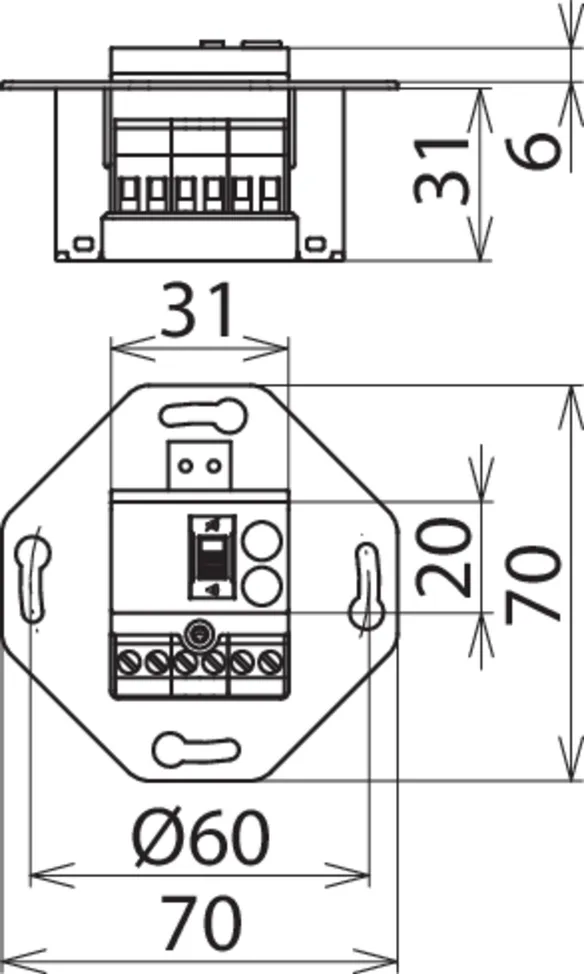

Rysunki

Informacje dodatkowe

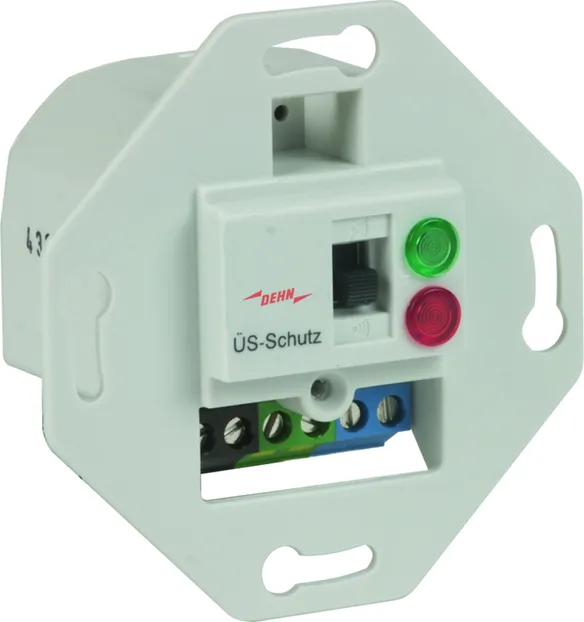

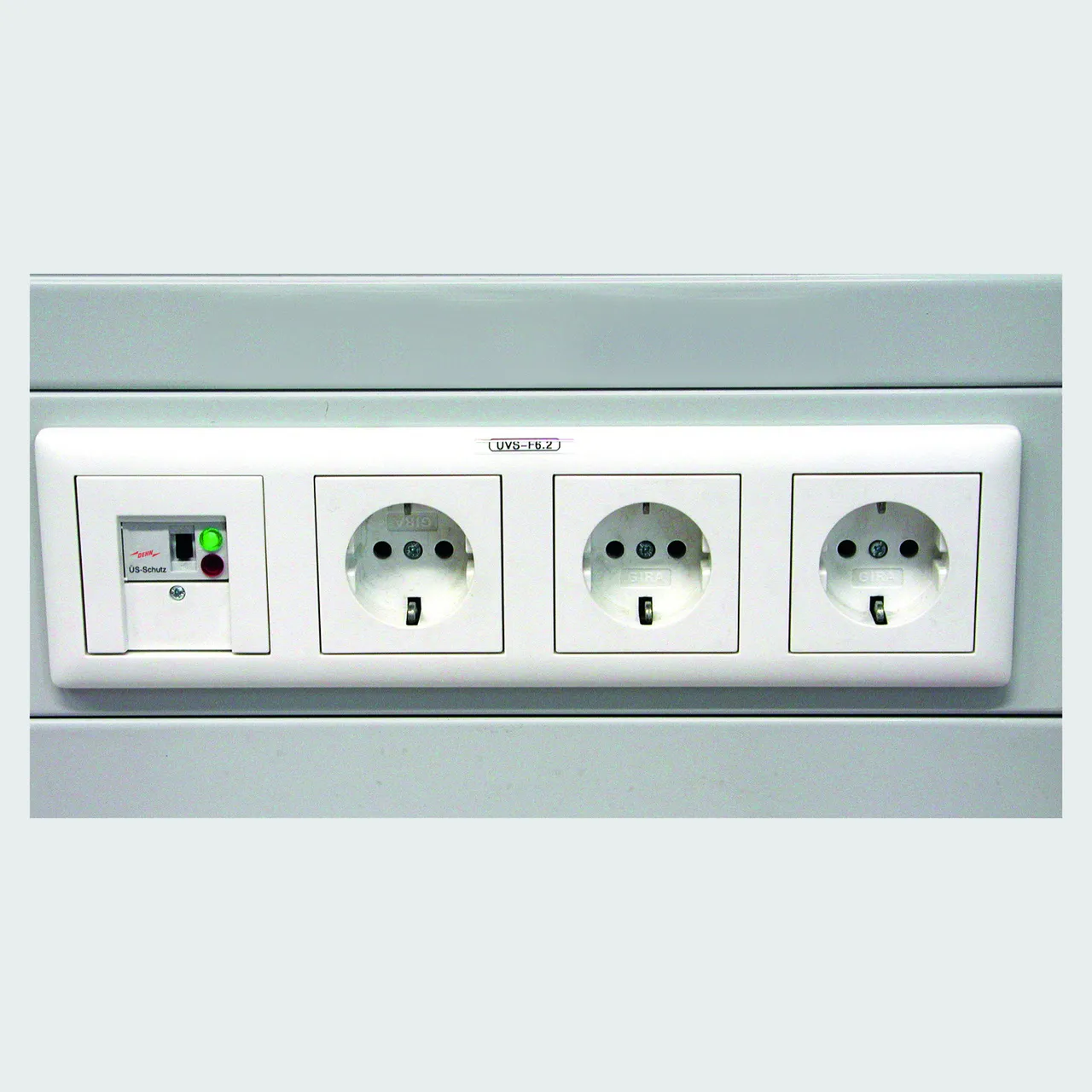

Ogranicznik przepięć do kanałów kablowych DEHNsafe 230 LA
2-biegunowy ogranicznik przepięć do urządzeń końcowych 230 V
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11

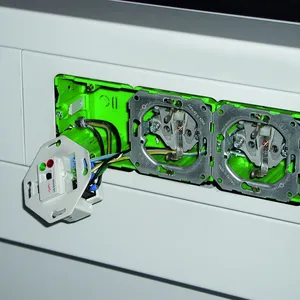

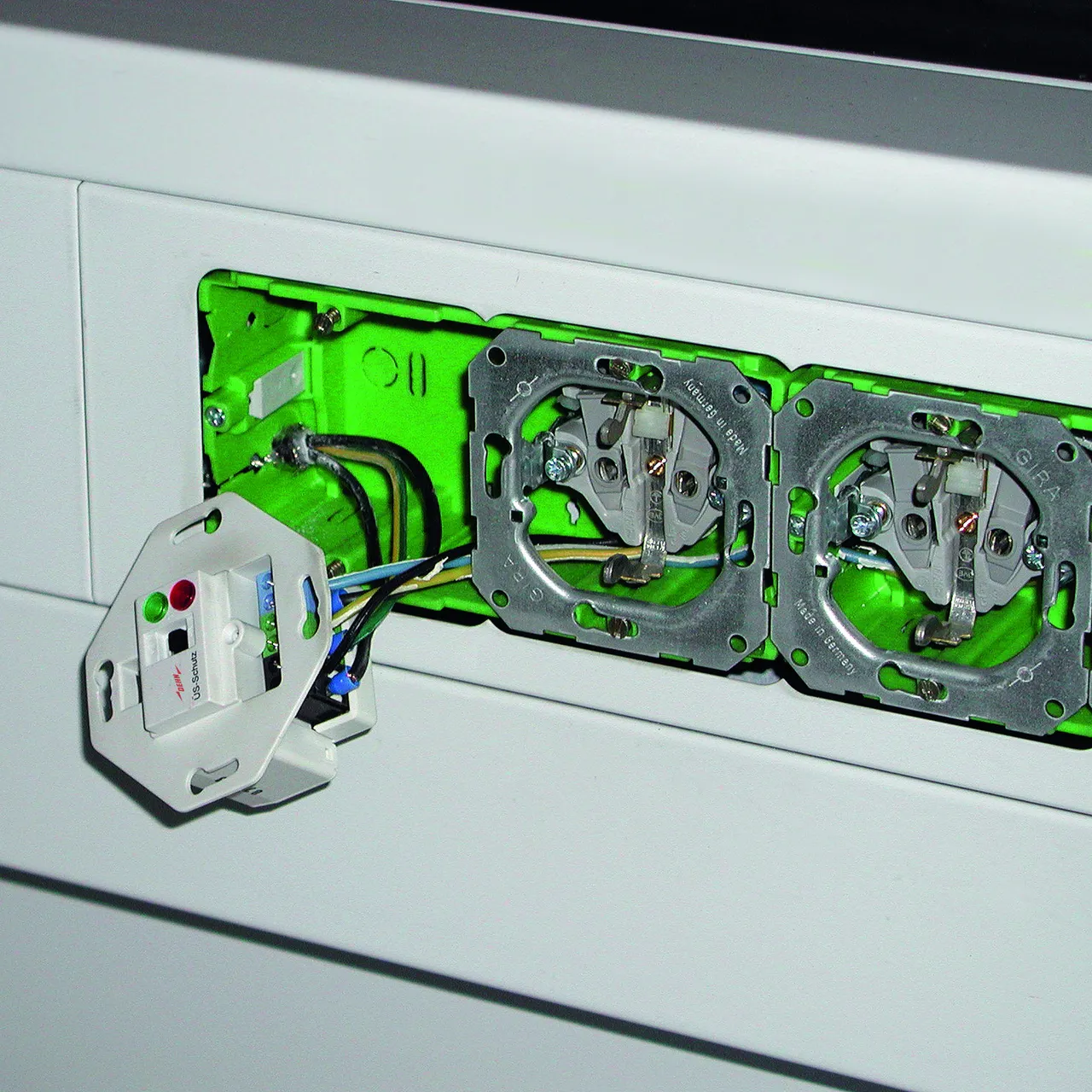

do stosowania w puszkach instalacyjnych i kanałach kablowych
optyczny wielokrotny wskaźnik stanu
programowalna funkcja sygnalizacji akustycznej
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Całkowity prąd wyładowczy: 5 kA
Maksymalny bezpiecznik dodatkowy:
16 A gG lub B 16 A
Koordynacja energetyczna według DIN EN 62 305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSA 230 LA
Nr kat.: 924370
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	B 16 A
Wskaźnik uszkodzenia	czerwone światło + sygnał dźwiękowy
Wskaźnik działania	zielone światło

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd obciążenia AC (I_L )	16 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	B 16 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	1 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Wskaźnik uszkodzenia	czerwone światło + sygnał dźwiękowy
Wskaźnik działania	zielone światło
Liczba portów	1
Przełącznik	test zadziałania / sygnał dźwiękowy wyłączony
Zakres temperatury pracy (T_U )	-25°C ... +40°C
Przekrój przewodów (min.)	0,5 mm²drut / wielodrutowo / linka
Przekrój przewodów (maks.)	2,5 mm² drut / wielodrutowo / linka
Montaż	pierścień ustalający (Ø60 mm) do zabudowy w puszkach Ø60 mm o głębokości 40 mm
Materiał obudowy	termoplast, szary, UL 94 V-2
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Płytka maskująca	TAE
