Nr kat. 953201 DR M 2P 30

GTIN / EAN 4013364109674, Nr taryfy celnej (EU): 85363030, Waga brutto: 90.60 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

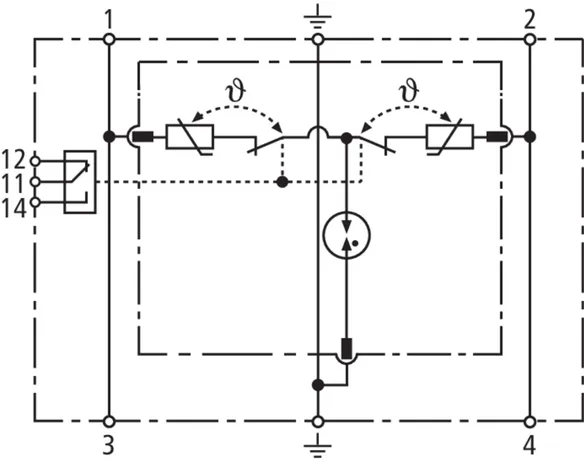

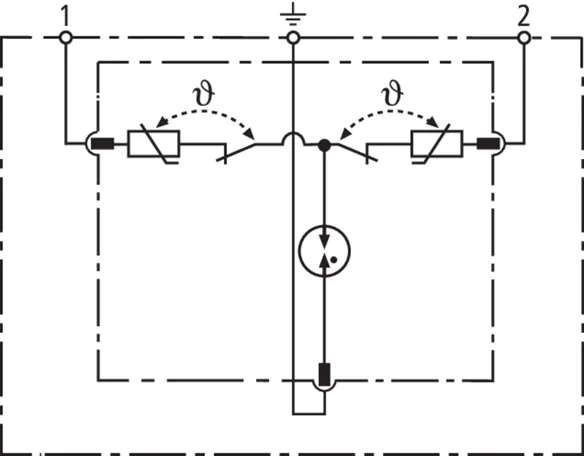

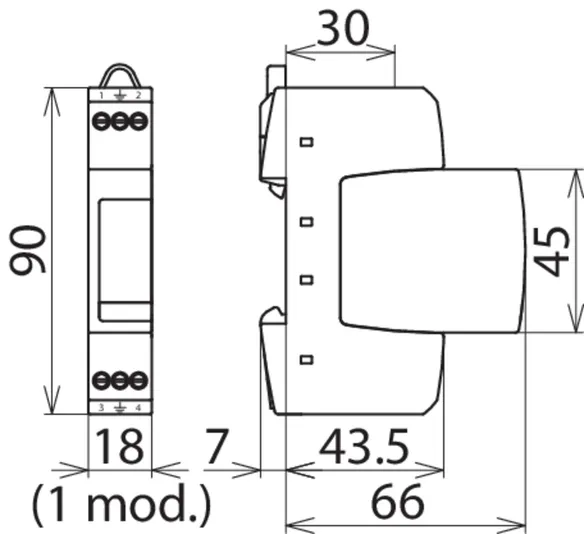

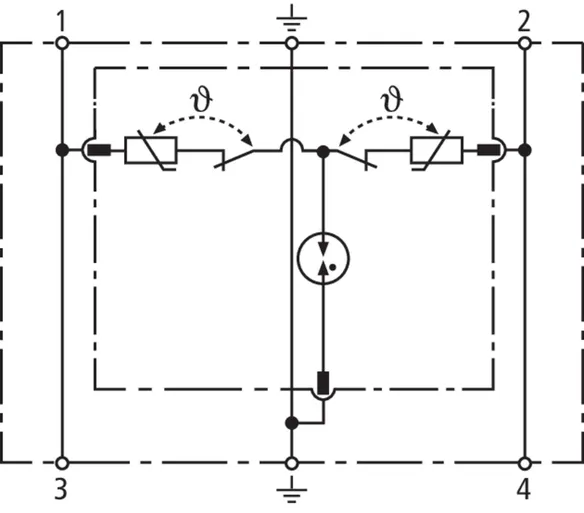

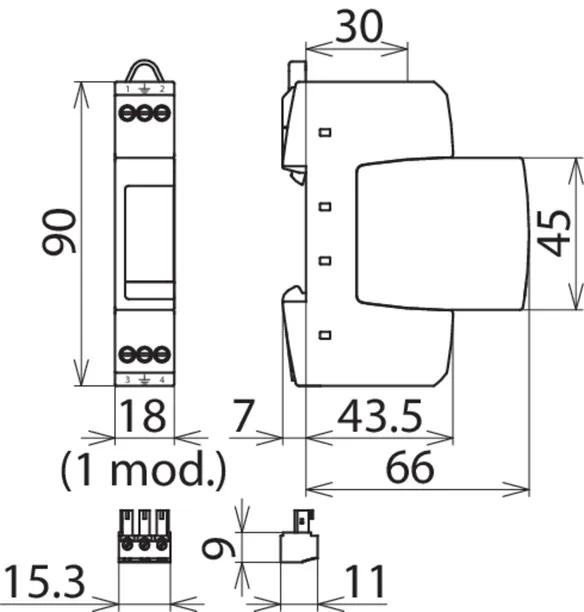

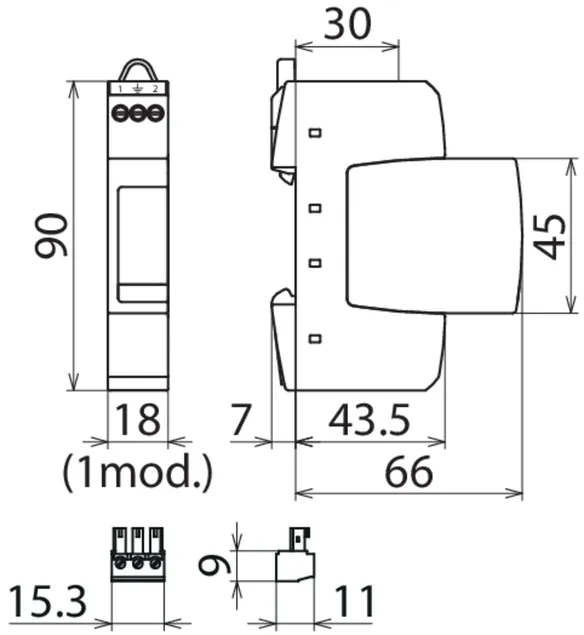

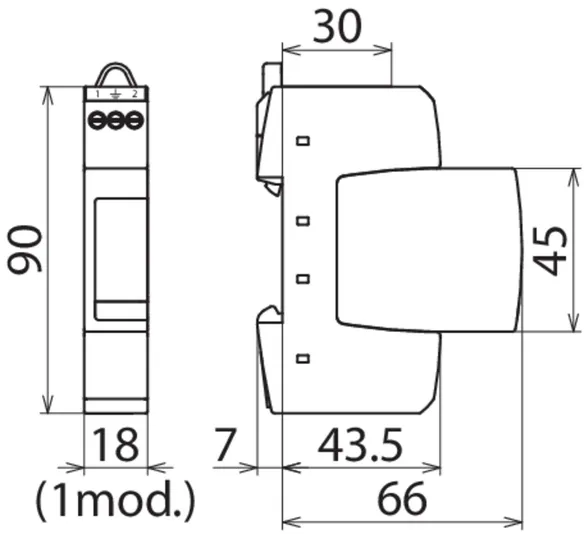

Rysunki

Informacje dodatkowe

Pliki CAD

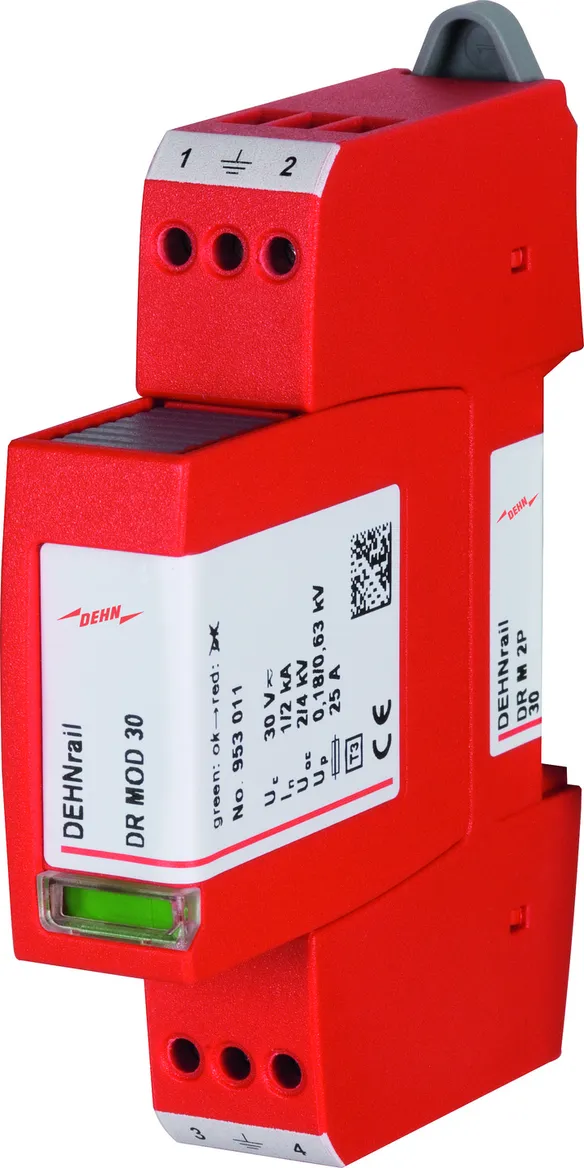

Ogranicznik przepięć DEHNrail M 2P 30
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 30 V AC/DC
Całkowity prąd wyładowczy: 2 kA
Napięciowy poziom ochrony L/N: < 0,18 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 30
Nr kat.: 953201
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	30 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	30 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	24 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	30 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	30 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Udar kombinowany (U_OC )	2 kV
Udar kombinowany [L+N-PE] (U_OC_total )	4 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm²drut / 2,5 mm²linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Produkt 953201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953201.

Idź do sklepu internetowego

Nr kat. 953202 DR M 2P 60

GTIN / EAN 4013364109681, Nr taryfy celnej (EU): 85363030, Waga brutto: 91.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

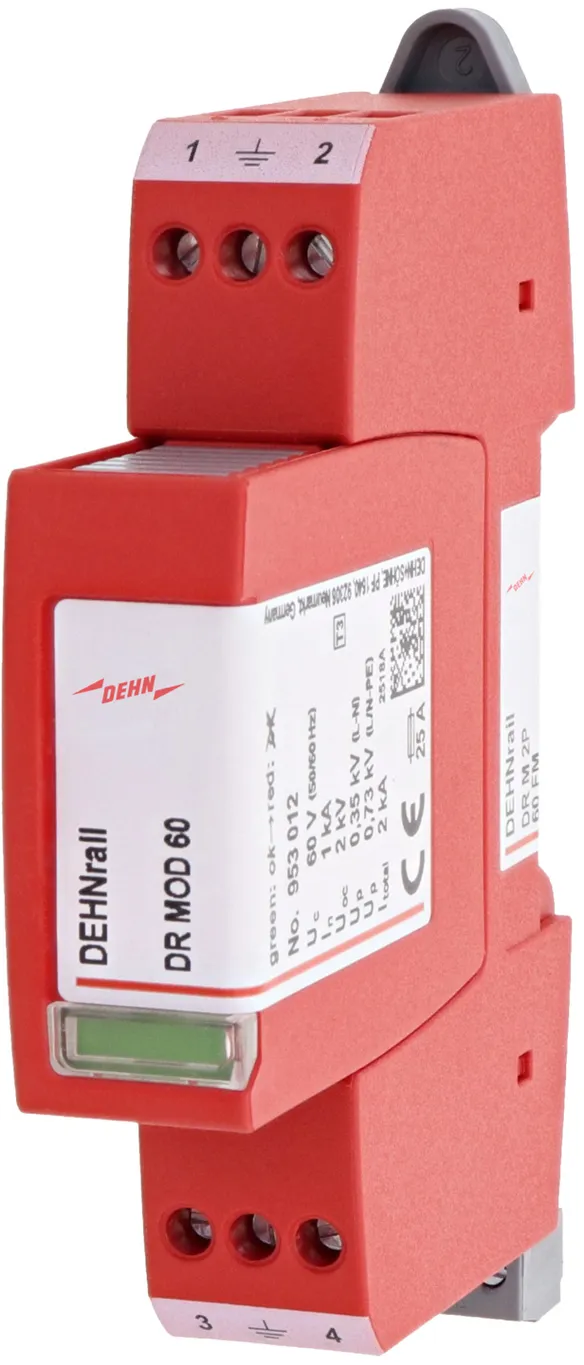

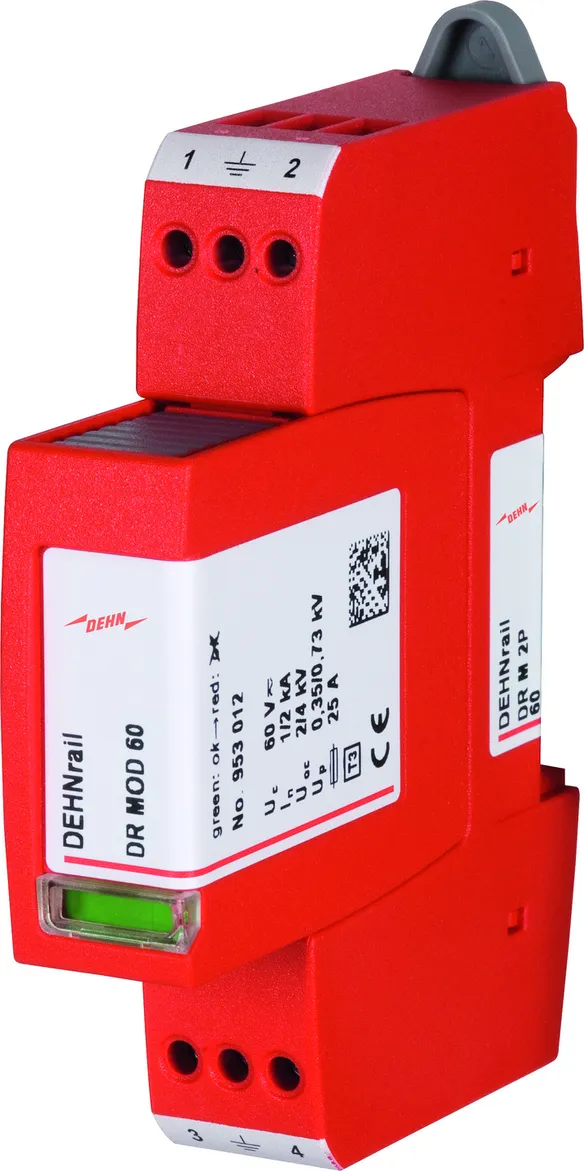

Ogranicznik przepięć DEHNrail M 2P 60
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 60 V AC/DC
Całkowity prąd wyładowczy: 2 kA
Napięciowy poziom ochrony L/N: < 0,35 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 60
Nr kat.: 953202
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	48 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Udar kombinowany (U_OC )	2 kV
Udar kombinowany [L+N-PE] (U_OC_total )	4 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Produkt 953202 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953202.

Idź do sklepu internetowego

Nr kat. 953203 DR M 2P 75

GTIN / EAN 4013364109698, Nr taryfy celnej (EU): 85363030, Waga brutto: 89.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

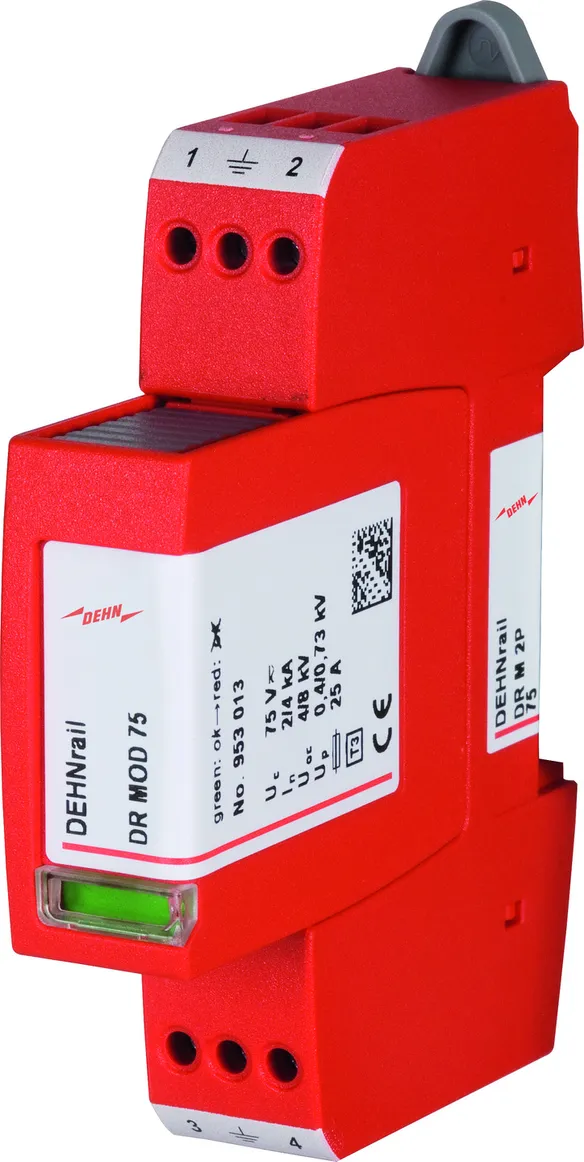

Ogranicznik przepięć DEHNrail M 2P 75
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 75 V AC/DC
Całkowity prąd wyładowczy: 4 kA
Napięciowy poziom ochrony L/N: < 0,4 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 75
Nr kat.: 953203
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	75 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	75 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Udar kombinowany (U_OC )	4 kV
Udar kombinowany [L+N-PE] (U_OC_total )	8 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Produkt 953203 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953203.

Idź do sklepu internetowego

Nr kat. 953204 DR M 2P 150

GTIN / EAN 4013364109704, Nr taryfy celnej (EU): 85363030, Waga brutto: 90.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 150
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 150 V AC/DC
Całkowity prąd wyładowczy: 4 kA
Napięciowy poziom ochrony L/N: < 0,64 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 150
Nr kat.: 953204
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	150 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	150 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Udar kombinowany (U_OC )	4 kV
Udar kombinowany [L+N-PE] (U_OC_total )	8 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Produkt 953204 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953204.

Idź do sklepu internetowego

Nr kat. 953200 DR M 2P 255

GTIN / EAN 4013364108301, Nr taryfy celnej (EU): 85363030, Waga brutto: 91.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

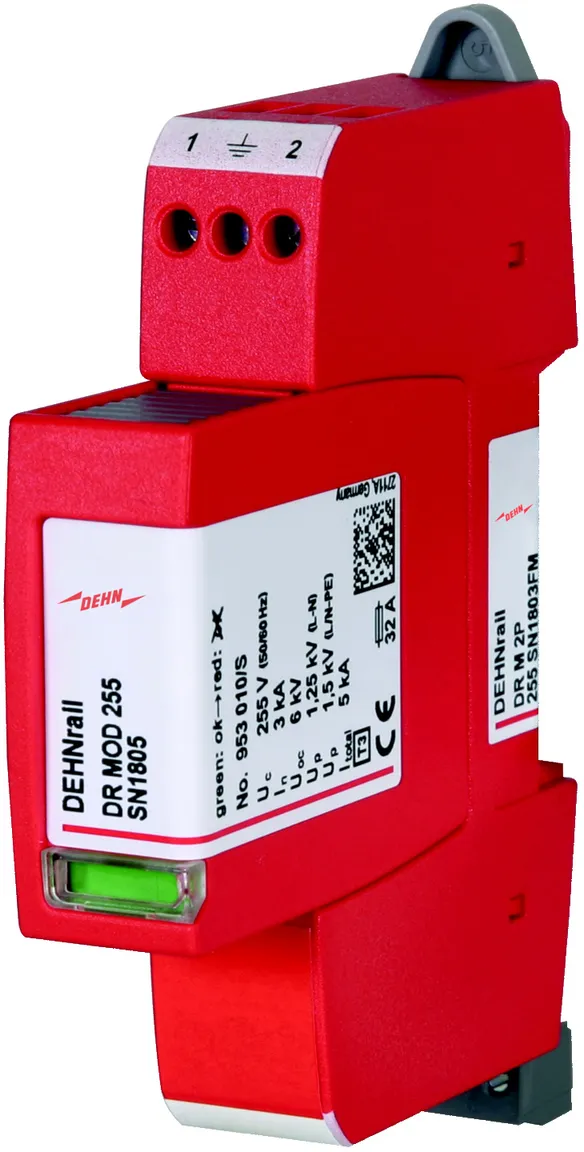

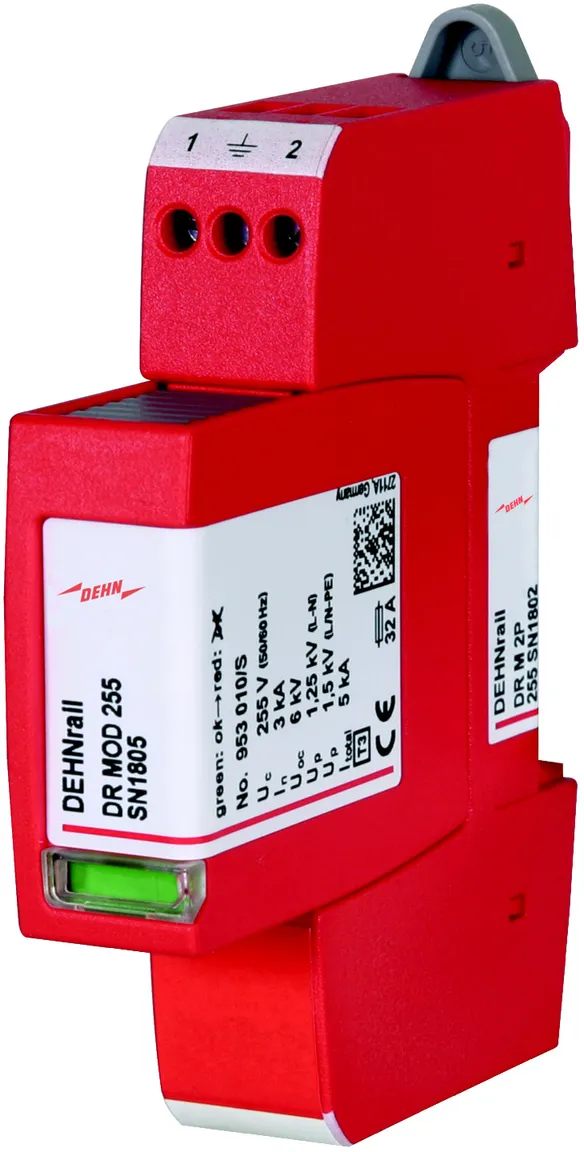

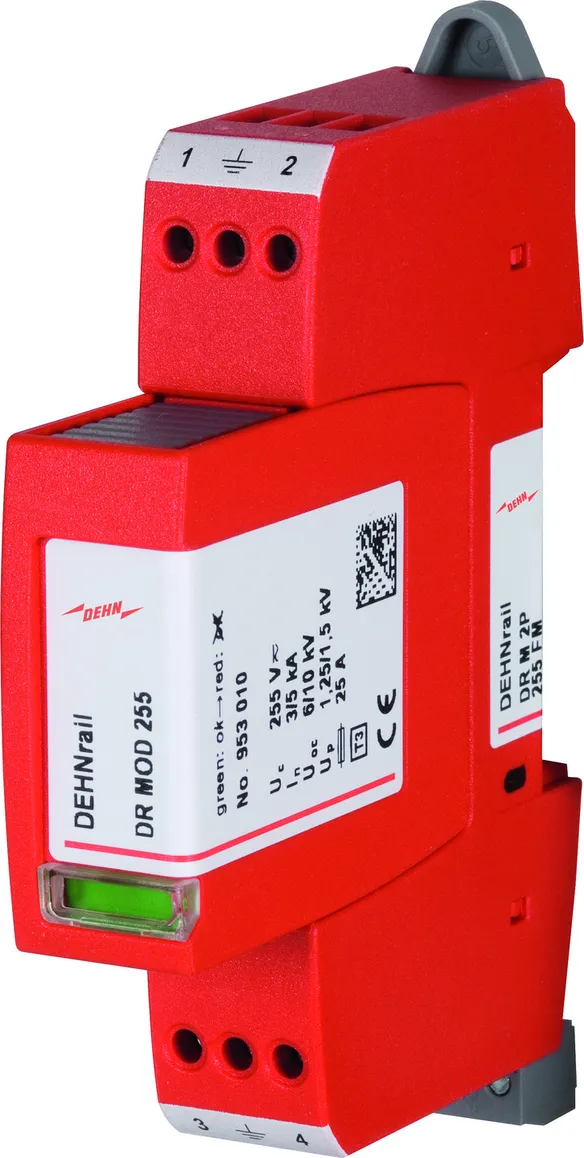

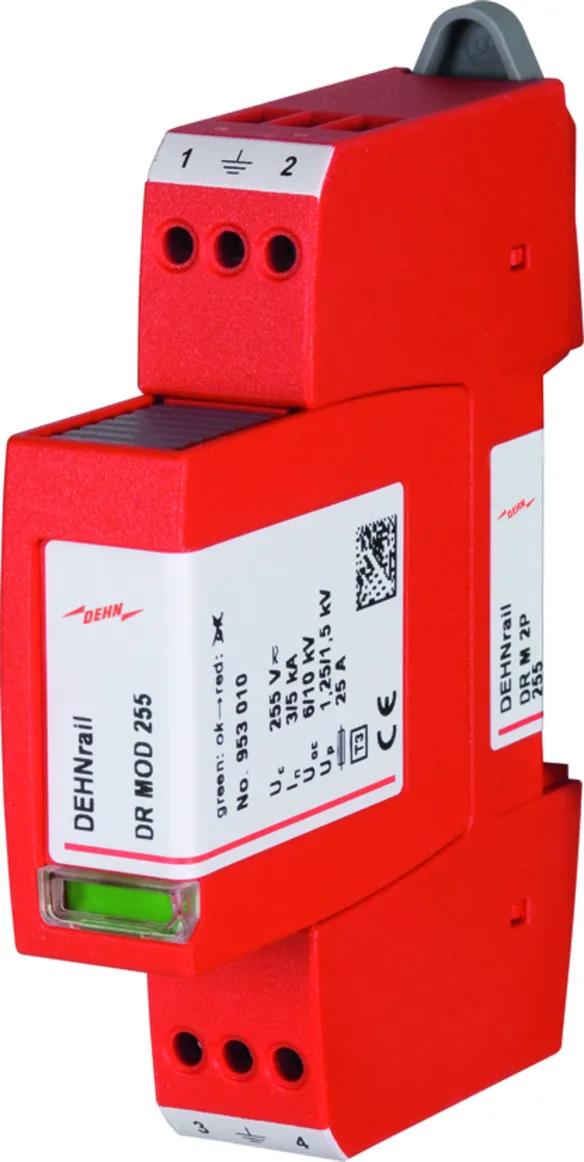

Ogranicznik przepięć DEHNrail M 2P 255
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255 V AC/DC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony L/N: < 1,25 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 255
Nr kat.: 953200
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + U_REF / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Produkt 953200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953200.

Idź do sklepu internetowego

Nr kat. 953206 DR M 2P 30 FM

GTIN / EAN 4013364109711, Nr taryfy celnej (EU): 85363030, Waga brutto: 94.50 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

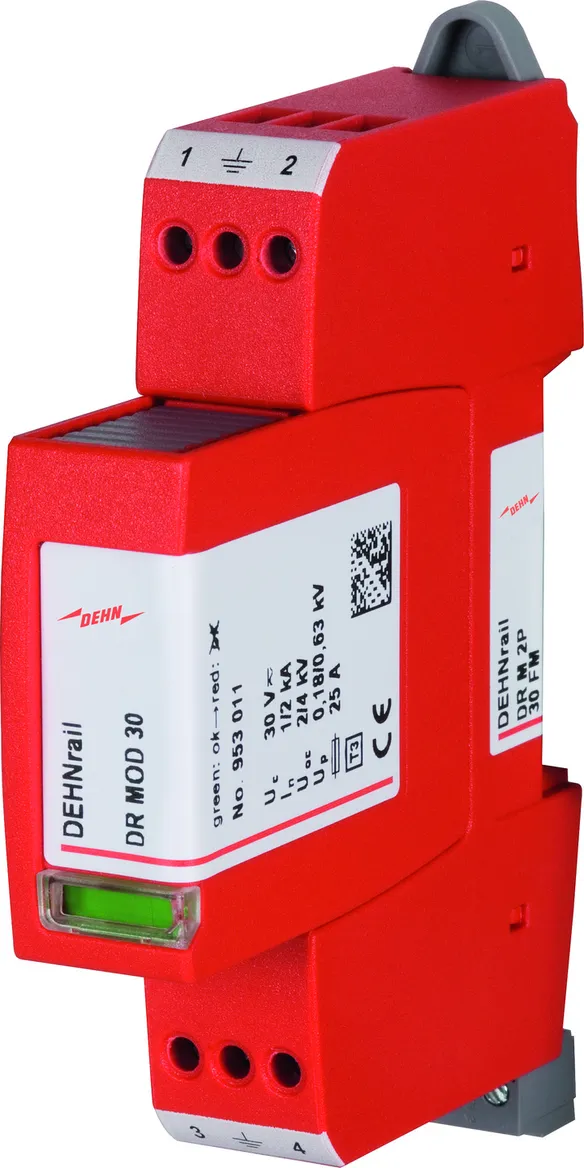

Ogranicznik przepięć DEHNrail M 2P 30 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 30 V AC/DC
Całkowity prąd wyładowczy: 2 kA
Napięciowy poziom ochrony L/N: < 0,18 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 30 FM
Nr kat.: 953206
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	30 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	30 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	24 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	30 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	30 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Udar kombinowany (U_OC )	2 kV
Udar kombinowany [L+N-PE] (U_OC_total )	4 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 953206 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953206.

Idź do sklepu internetowego

Nr kat. 953207 DR M 2P 60 FM

GTIN / EAN 4013364109728, Nr taryfy celnej (EU): 85363030, Waga brutto: 95.40 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 60 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 60 V AC/DC
Całkowity prąd wyładowczy: 2 kA
Napięciowy poziom ochrony L/N: < 0,35 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 60 FM
Nr kat.: 953207
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	48 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	60 V
Znamionowy prąd obciążenia AC / DC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	1 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	2 kA
Udar kombinowany (U_OC )	2 kV
Udar kombinowany [L+N-PE] (U_OC_total )	4 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 953207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953207.

Idź do sklepu internetowego

Nr kat. 953208 DR M 2P 75 FM

GTIN / EAN 4013364109735, Nr taryfy celnej (EU): 85363030, Waga brutto: 93.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 75 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 75 V AC/DC
Całkowity prąd wyładowczy: 4 kA
Napięciowy poziom ochrony L/N: < 0,4 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 75 FM
Nr kat.: 953208
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	75 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	60 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	75 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	75 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Udar kombinowany (U_OC )	4 kV
Udar kombinowany [L+N-PE] (U_OC_total )	8 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 953208 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953208.

Idź do sklepu internetowego

Nr kat. 953209 DR M 2P 150 FM

GTIN / EAN 4013364109742, Nr taryfy celnej (EU): 85363030, Waga brutto: 93.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 150 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 150 V AC/DC
Całkowity prąd wyładowczy: 4 kA
Napięciowy poziom ochrony L/N: < 0,64 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 150 FM
Nr kat.: 953209
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	150 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	150 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	2 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	4 kA
Udar kombinowany (U_OC )	4 kV
Udar kombinowany [L+N-PE] (U_OC_total )	8 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 953209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953209.

Idź do sklepu internetowego

Nr kat. 953205 DR M 2P 255 FM

GTIN / EAN 4013364108318, Nr taryfy celnej (EU): 85363030, Waga brutto: 98.88 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

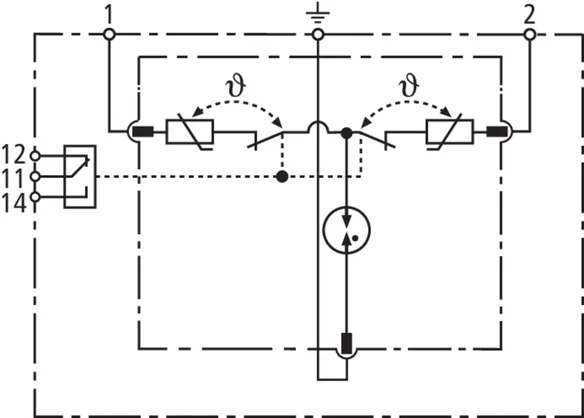

Ogranicznik przepięć DEHNrail M 2P 255 FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255 V AC/DC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony L/N: < 1,25 kV
Bezpiecznik dodatkowy: 25 A gG lub B 25 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 255 FM
Nr kat.: 953205
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd obciążenia AC (I_L )	25 A
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	25 A gG lub B 25 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 25 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + UREF / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL, CSA, ATEX, IECEx
Certyfikaty ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certyfikaty IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 953205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953205.

Idź do sklepu internetowego

Nr kat. 953228 DR M 2P 255 SN1802

GTIN / EAN 4013364158986, Nr taryfy celnej (EU): 85363030, Waga brutto: 89.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 255 SN1802
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do ochrony urządzeń końcowych elektroniki przemysłowej
Szerokość: 1 moduł, Wskaźnik uszkodzenia
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255 V AC/DC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony L/N: < 1,25 kV
Bezpiecznik dodatkowy: 32 A gG lub B 32 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 255 SN1802
Nr kat.: 953228
lub podobny.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Moduł ochronny na zamówienie

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 32 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + UREF / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Moduł ochronny na zamówienie

Produkt 953228 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953228.

Idź do sklepu internetowego

Nr kat. 953229 DR M 2P 255 SN1803FM

GTIN / EAN 4013364158993, Nr taryfy celnej (EU): 85363030, Waga brutto: 93.40 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNrail M 2P 255 SN1803FM
2-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
Do ochrony urządzeń końcowych w urządzeniach elektroniki przemysłowej,
Szerokość: 1 moduł, Wskaźnik uszkodzenia
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 3 zgodnie z EN 61643-11
Największe napięcie trwałej pracy: 255 V AC/DC
Całkowity prąd wyładowczy: 5 kA
Napięciowy poziom ochrony L/N: < 1,25 kV
Bezpiecznik dodatkowy: 32 A gG lub B 32 A
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DR M 2P 255 SN1803FM
Nr kat.: 953229
lub podobny.

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Moduł ochronny na zamówienie

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 3 / klasa III
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	3 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	5 kA
Udar kombinowany (U_OC )	6 kV
Udar kombinowany [L+N-PE] (U_OC_total )	10 kV
Napięciowy poziom ochrony [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [L/N-PE] (t_A )	≤ 100 ns
Maksymalny bezpiecznik dodatkowy	32 A gG lub B 32 A
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku 32 A gG (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	335 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [L/N-PE] (U_T) – cecha	440 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L+N-PE] (U_T) – cecha	1200 V + UREF / 200 ms – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	0,5 mm² drut / linka
Przekrój przewodów (maks.)	4 mm² drut / 2,5 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Moduł ochronny na zamówienie

Produkt 953229 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 953229.

Idź do sklepu internetowego

DEHNrail modular

Szczegóły

DEHNrail M 2P ...

Nr kat. 953201 DR M 2P 30

Nie masz uprawnień, by pobrać 953200.stp

Nie masz uprawnień, by pobrać 953200.igs

Nie masz uprawnień, by pobrać 953200.jt

Nie masz uprawnień, by pobrać 953200.dwg

Nie masz uprawnień, by pobrać 953200m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953201.wspak

Nie masz uprawnień, by pobrać 953201_eplan.zip

Produkt 953201 został dodany do notatnika.

Do koszyka dodano produkt 953201.

Nr kat. 953202 DR M 2P 60

Nie masz uprawnień, by pobrać 953200.stp

Nie masz uprawnień, by pobrać 953200.igs

Nie masz uprawnień, by pobrać 953200.jt

Nie masz uprawnień, by pobrać 953200.dwg

Nie masz uprawnień, by pobrać 953200m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953202.wspak

Nie masz uprawnień, by pobrać DEHN.953202.edz

Produkt 953202 został dodany do notatnika.

Do koszyka dodano produkt 953202.

Nr kat. 953203 DR M 2P 75

Nie masz uprawnień, by pobrać 953200.stp

Nie masz uprawnień, by pobrać 953200.igs

Nie masz uprawnień, by pobrać 953200.jt

Nie masz uprawnień, by pobrać 953200.dwg

Nie masz uprawnień, by pobrać 953200m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953203.wspak

Nie masz uprawnień, by pobrać DEHN.953203.edz

Produkt 953203 został dodany do notatnika.

Do koszyka dodano produkt 953203.

Nr kat. 953204 DR M 2P 150

Nie masz uprawnień, by pobrać 953200.stp

Nie masz uprawnień, by pobrać 953200.igs

Nie masz uprawnień, by pobrać 953200.jt

Nie masz uprawnień, by pobrać 953200.dwg

Nie masz uprawnień, by pobrać 953200m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953204.wspak

Nie masz uprawnień, by pobrać DEHN.953204.edz

Produkt 953204 został dodany do notatnika.

Do koszyka dodano produkt 953204.

Nr kat. 953200 DR M 2P 255

Nie masz uprawnień, by pobrać 953200.stp

Nie masz uprawnień, by pobrać 953200.igs

Nie masz uprawnień, by pobrać 953200.jt

Nie masz uprawnień, by pobrać 953200.dwg

Nie masz uprawnień, by pobrać 953200m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953200.wspak

Nie masz uprawnień, by pobrać 953200_eplan.zip

Produkt 953200 został dodany do notatnika.

Do koszyka dodano produkt 953200.

DEHNrail M 2P ... FM

Nr kat. 953206 DR M 2P 30 FM

Nie masz uprawnień, by pobrać 953205.stp

Nie masz uprawnień, by pobrać 953205.igs

Nie masz uprawnień, by pobrać 953205.jt

Nie masz uprawnień, by pobrać 953205.dwg

Nie masz uprawnień, by pobrać 953205m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953206.wspak

Nie masz uprawnień, by pobrać 953206_eplan.zip

Produkt 953206 został dodany do notatnika.

Do koszyka dodano produkt 953206.

Nr kat. 953207 DR M 2P 60 FM

Nie masz uprawnień, by pobrać 953205.stp

Nie masz uprawnień, by pobrać 953205.igs

Nie masz uprawnień, by pobrać 953205.jt

Nie masz uprawnień, by pobrać 953205.dwg

Nie masz uprawnień, by pobrać 953205m_E.dxf

Nie masz uprawnień, by pobrać DEHN.953207.wspak

Nie masz uprawnień, by pobrać DEHN.953207.edz

Produkt 953207 został dodany do notatnika.

Do koszyka dodano produkt 953207.

Nr kat. 953208 DR M 2P 75 FM

Nie masz uprawnień, by pobrać 953205.stp

Nie masz uprawnień, by pobrać 953205.igs

Nie masz uprawnień, by pobrać 953205.jt

Nie masz uprawnień, by pobrać 953205.dwg

Nie masz uprawnień, by pobrać 953205m_E.dxf
