DEHNgap

  • odprowadzanie prądów udarowych do 100 kA (10/350 µs)
  • ogranicznik na całkowity odprowadzany prąd udarowy, specjalnie do stosowania w sieciach TT w układzie połączeń „3+1” i „1+1” zgodnie z normą PN-HD 60364-5-534 pomiędzy przewodem neutralnym N a ochronnym PE
  • technologia iskiernikowa
  • wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego znacznika w okienku kontrolnym

Szczegóły

lorem ipsum

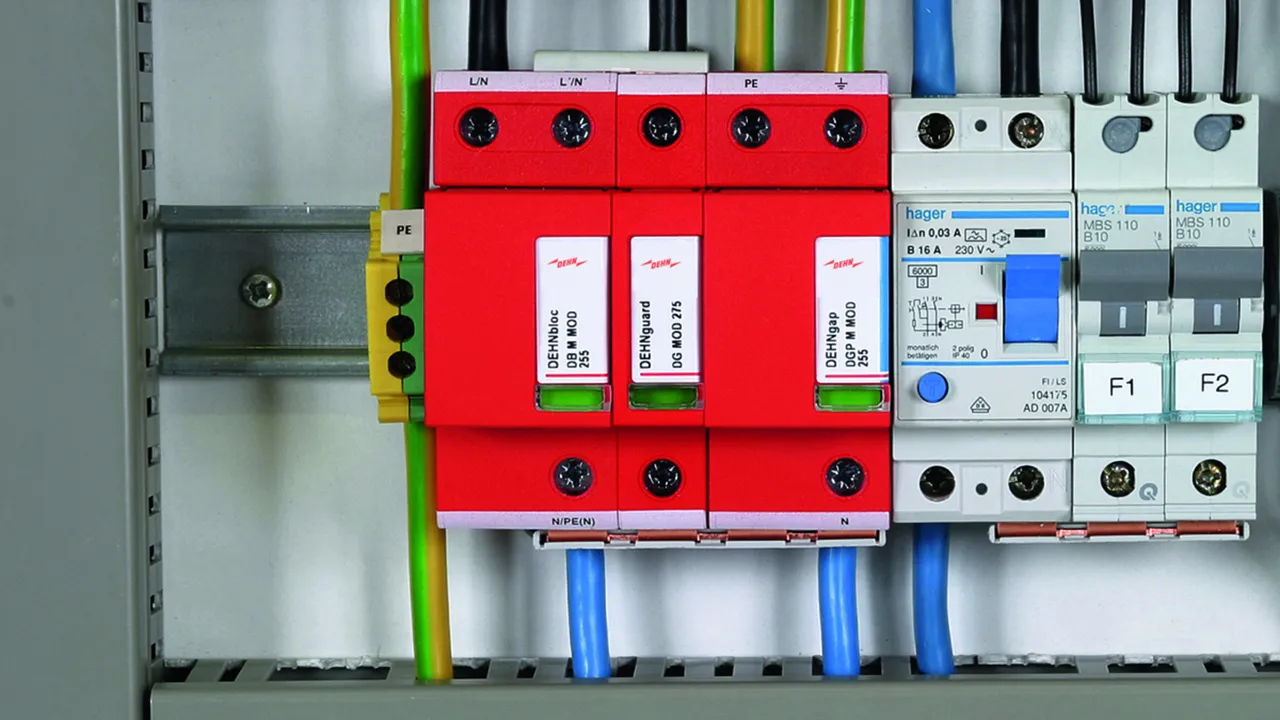

DEHNgap M 255 (FM)

Skoordynowany modułowy jednobiegunowy ogranicznik przepięć N-PE; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

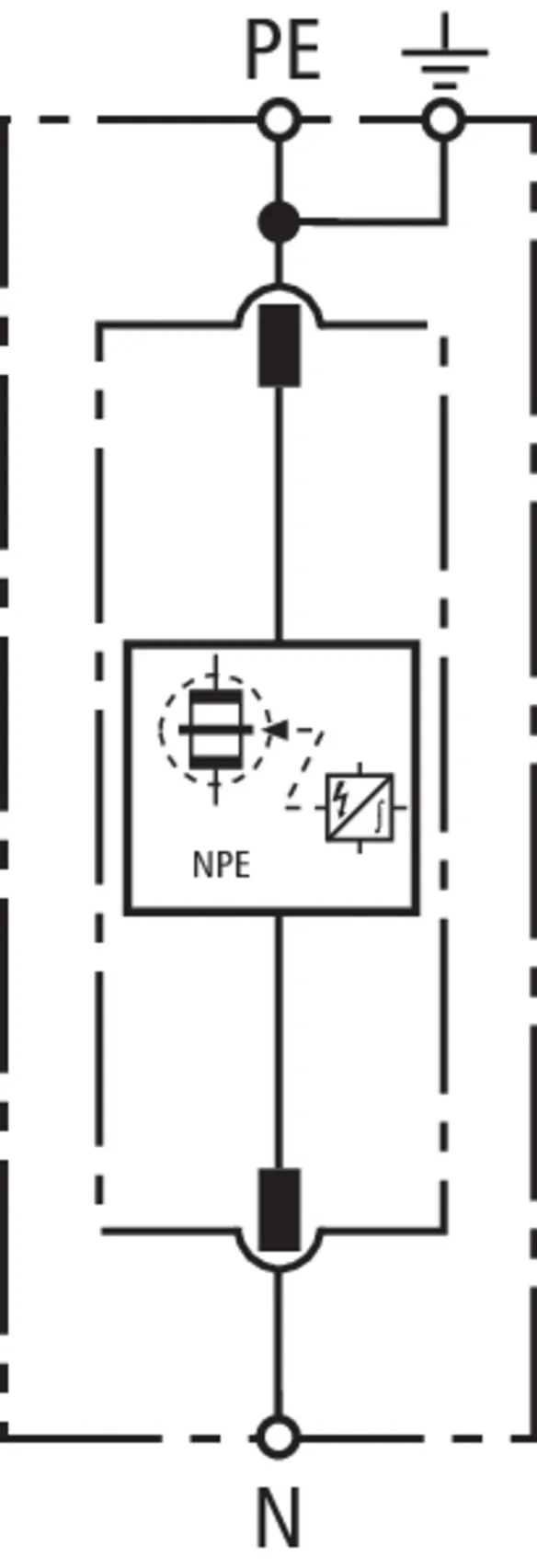

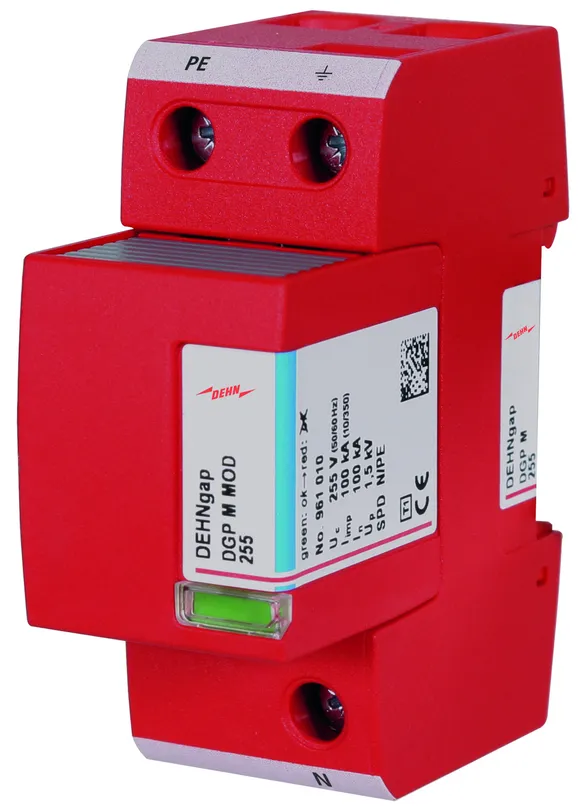

Nr kat. 961101 DGP M 255

GTIN / EAN 4013364118676, Nr taryfy celnej (EU): 85363030, Waga brutto: 331.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

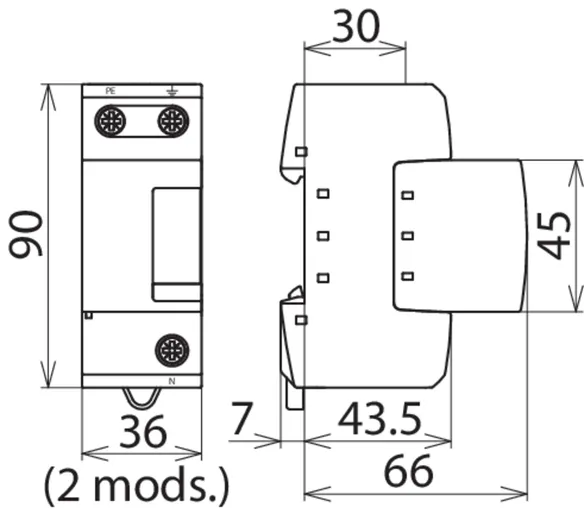

Rysunki

Informacje dodatkowe

Skoordynowany ogranicznik przepięć N-PE DEHNgap M 255
1-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć N-PE
ogranicznik przepięć, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 1,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 255 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms
Koordynacja energetyczna według DIN EN 62305-4
bezpośrednio z ogranicznikiem przepięć N-PE DEHNgap C S z serii Red/Line

Producent: DEHN
Typ: DGP M 255
Nr kat.: 961101
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Certyfikaty VDE, KEMA, UL

Produkt 961101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961101.

Idź do sklepu internetowego

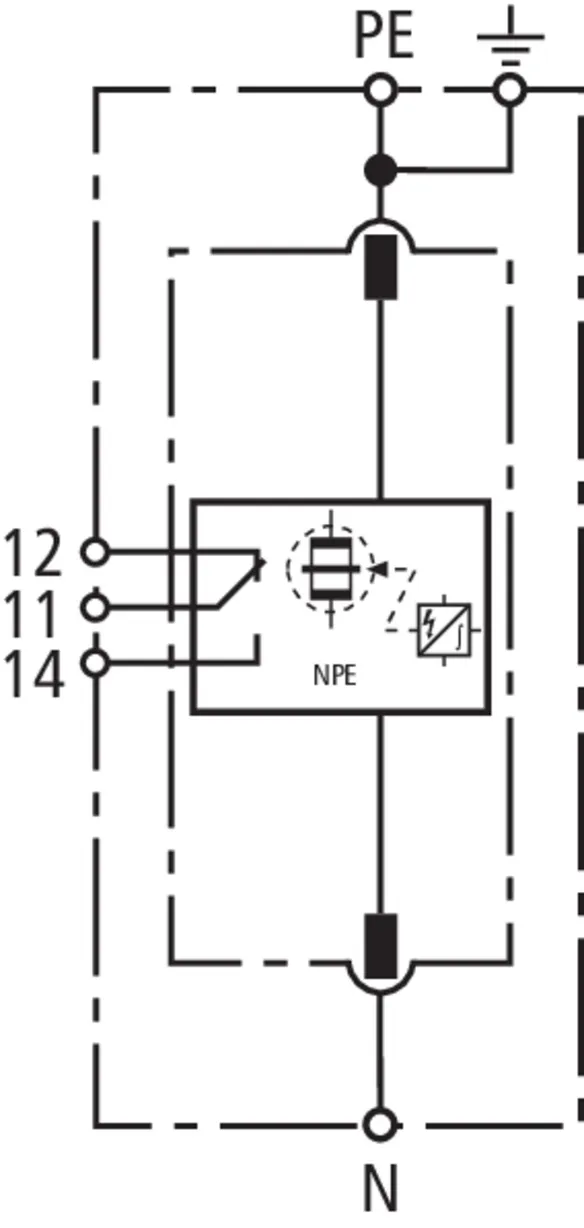

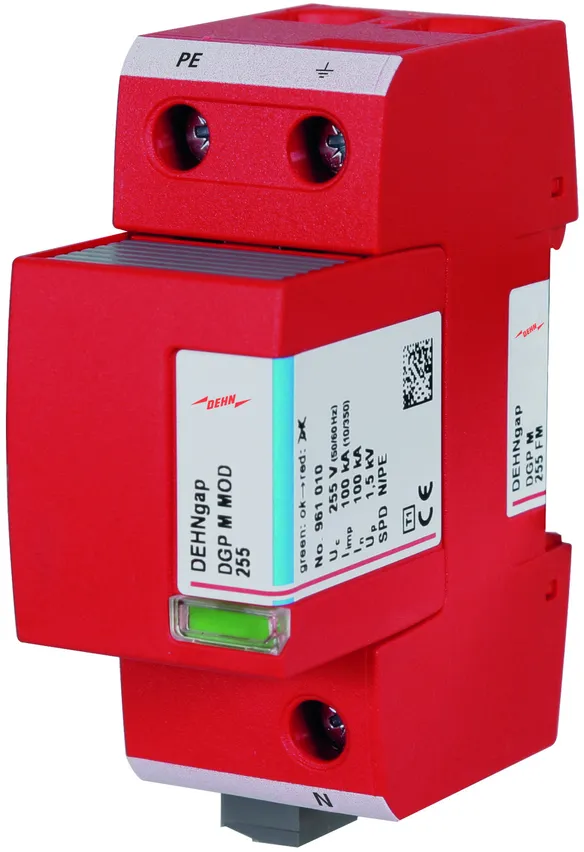

Nr kat. 961105 DGP M 255 FM

GTIN / EAN 4013364118683, Nr taryfy celnej (EU): 85363030, Waga brutto: 336.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Skoordynowany ogranicznik przepięć N-PE DEHNgap M 255 FM
1-biegunowy, modułowy, gotowy do podłączenia kombinowany ogranicznik przepięć N-PE
ogranicznik przepięć, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
znacznika w okienku kontrolnym
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 1,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 255 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms
Koordynacja energetyczna według DIN EN 62305-4
bezpośrednio z ogranicznikiem przepięć N-PE DEHNgap C S z serii Red/Line

Producent: DEHN
Typ: DGP M 255 FM
Nr kat.: 961105
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Certyfikaty VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 961105 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961105.

Idź do sklepu internetowego

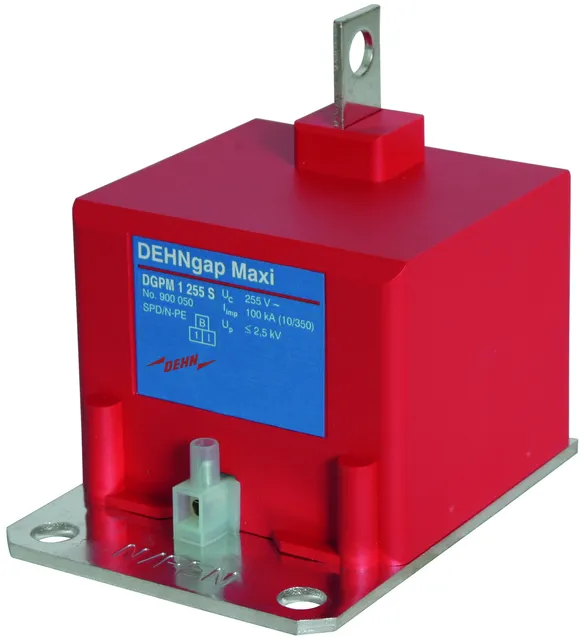

DEHNgap Maxi 1 255 S

Skoordynowany jednobiegunowy ogranicznik przepięć N-PE do montażu na szynie.

1 Produkt

Nr kat. 900050 DGPM 1 255 S

GTIN / EAN 4013364107496, Nr taryfy celnej (EU): 85363030, Waga brutto: 539.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć N-PE DEHNgap Maxi 1 255 S
1-biegunowy, skoordynowany ogranicznik przepięć N-PE
do przemysłowych szyn zbiorczych z rastrem
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)
Prąd udarowy pioruna (10/350): 100 kA
Zdolność gaszenia prądu następczego: 100 Arms
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

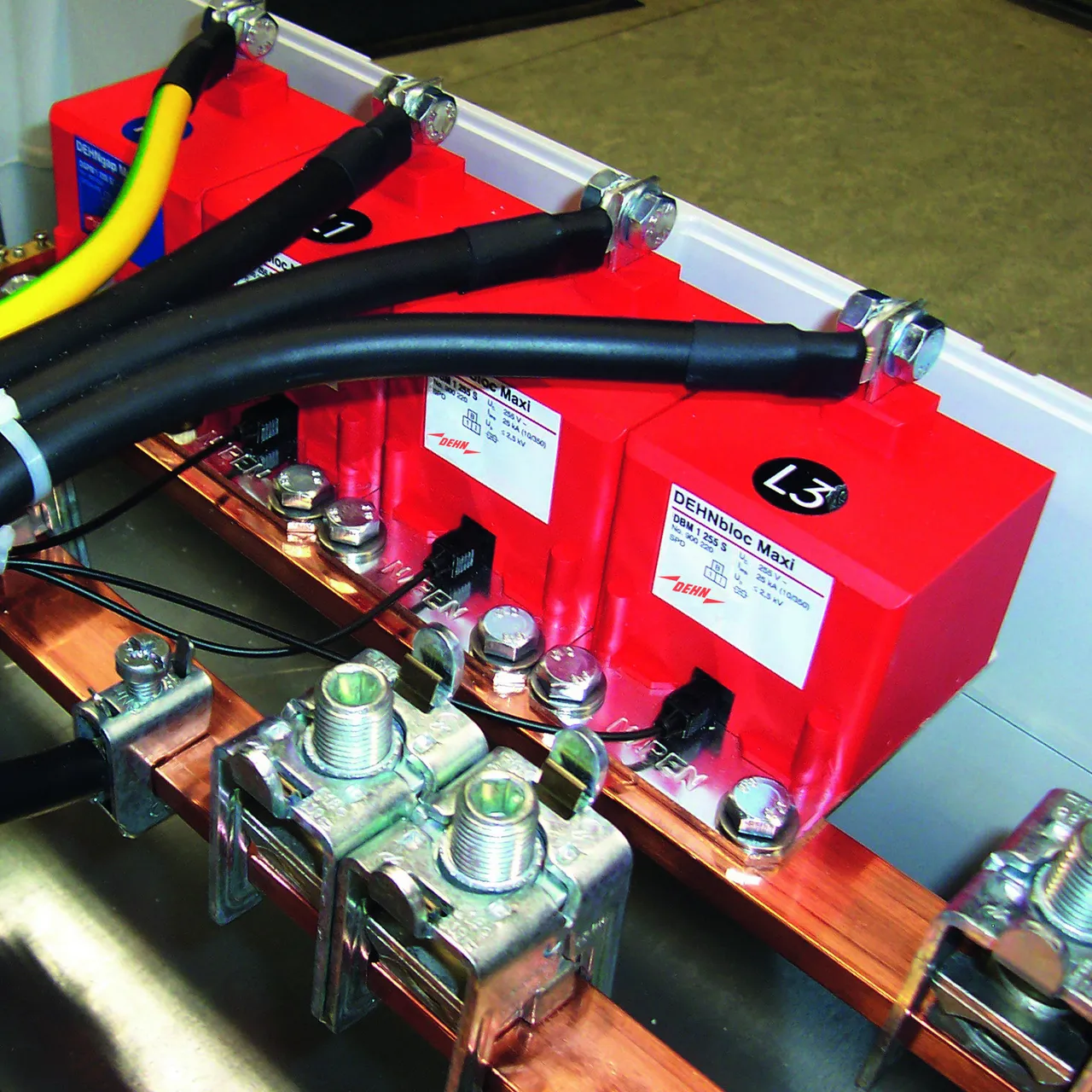

Montaż na szynie zbiorczej z rastrem N, min. 35 mm2

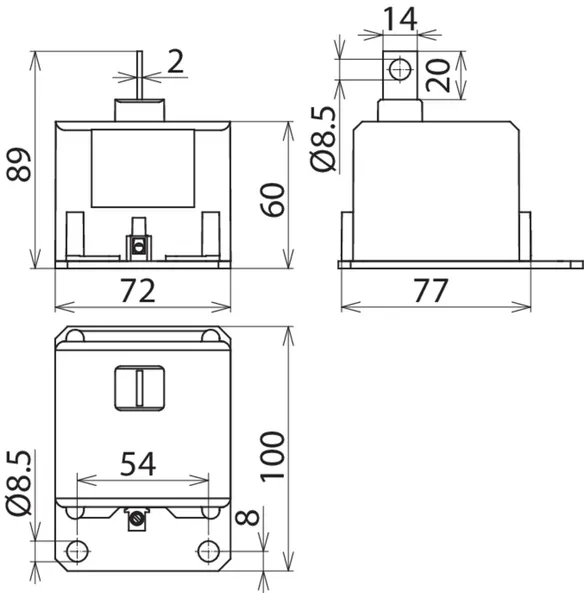

Wymiary montażowe (szer. x wys. x gł.): (72 x 89 x 100) mm

Producent: DEHN
Typ: DGPM 1 255 S
Nr kat.: 900050
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)

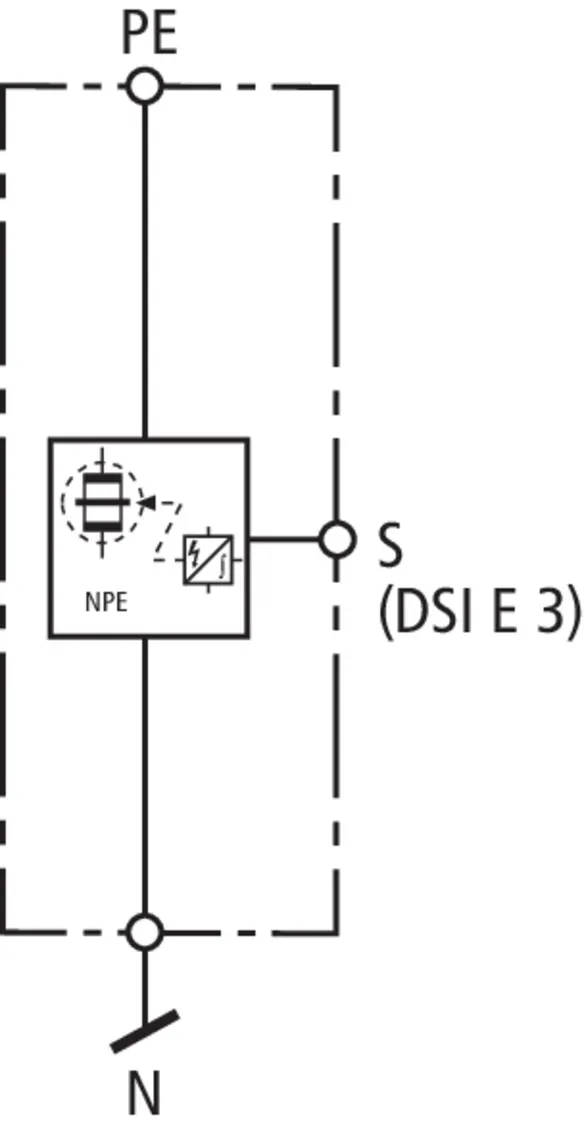

Sygnalizacja stanu poprzez moduł DSI E 3

Produkt 900050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900050.

Idź do sklepu internetowego

DEHNgap Maxi 1 255 (FM)

Skoordynowany jednobiegunowy ogranicznik przepięć N-PE; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

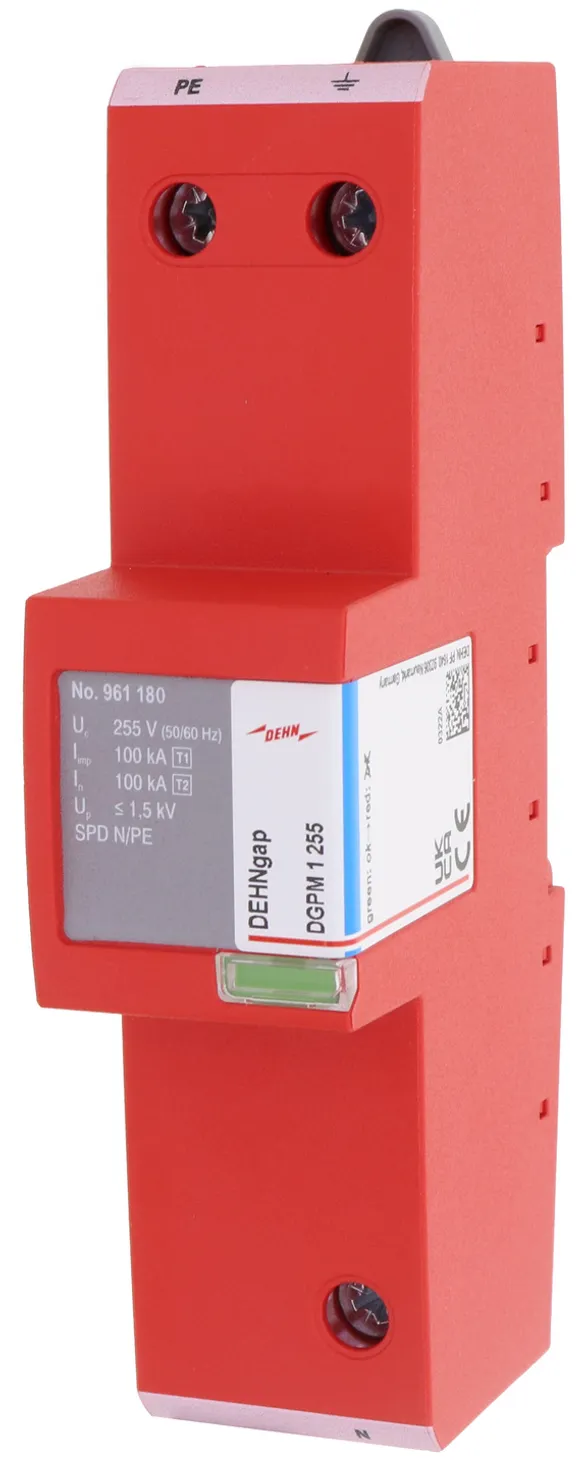

Nr kat. 961180 DGPM 1 255

GTIN / EAN 4013364157323, Nr taryfy celnej (EU): 85363090, Waga brutto: 460.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć N-PE DEHNgap Maxi 1 255
Skoordynowany ogranicznik przepięć N-PE, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 1,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 255 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms

Producent: DEHN
Typ: DGPM 1 255
Nr kat.: 961180
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Certyfikaty KEMA

Produkt 961180 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961180.

Idź do sklepu internetowego

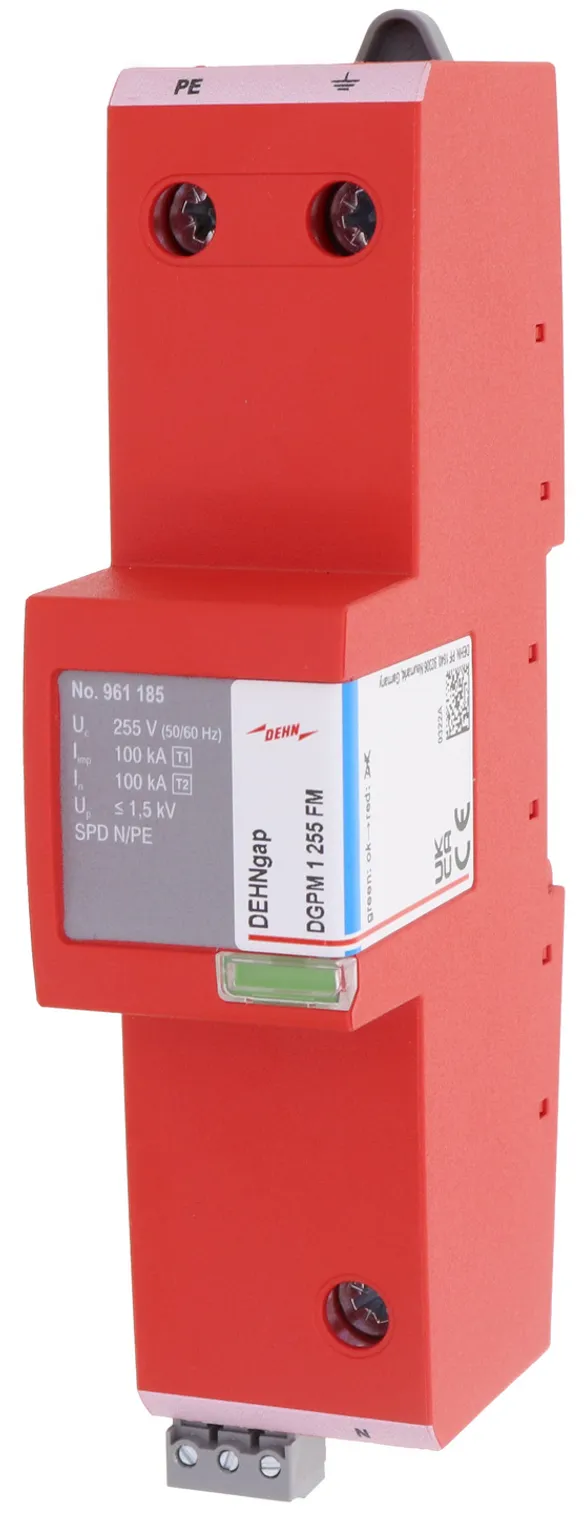

Nr kat. 961185 DGPM 1 255 FM

GTIN / EAN 4013364157330, Nr taryfy celnej (EU): 85363090, Waga brutto: 460.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć N-PE DEHNgap Maxi 1 255 FM
Skoordynowany ogranicznik przepięć N-PE, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 1,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 255 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms

Producent: DEHN
Typ: DGPM 1 255 FM
Nr kat.: 961185
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Certyfikaty KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 961185 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961185.

Idź do sklepu internetowego

DEHNgap Maxi 440 (FM)

Skoordynowany jednobiegunowy ogranicznik przepięć N-PE do sieci; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

2 Produkty

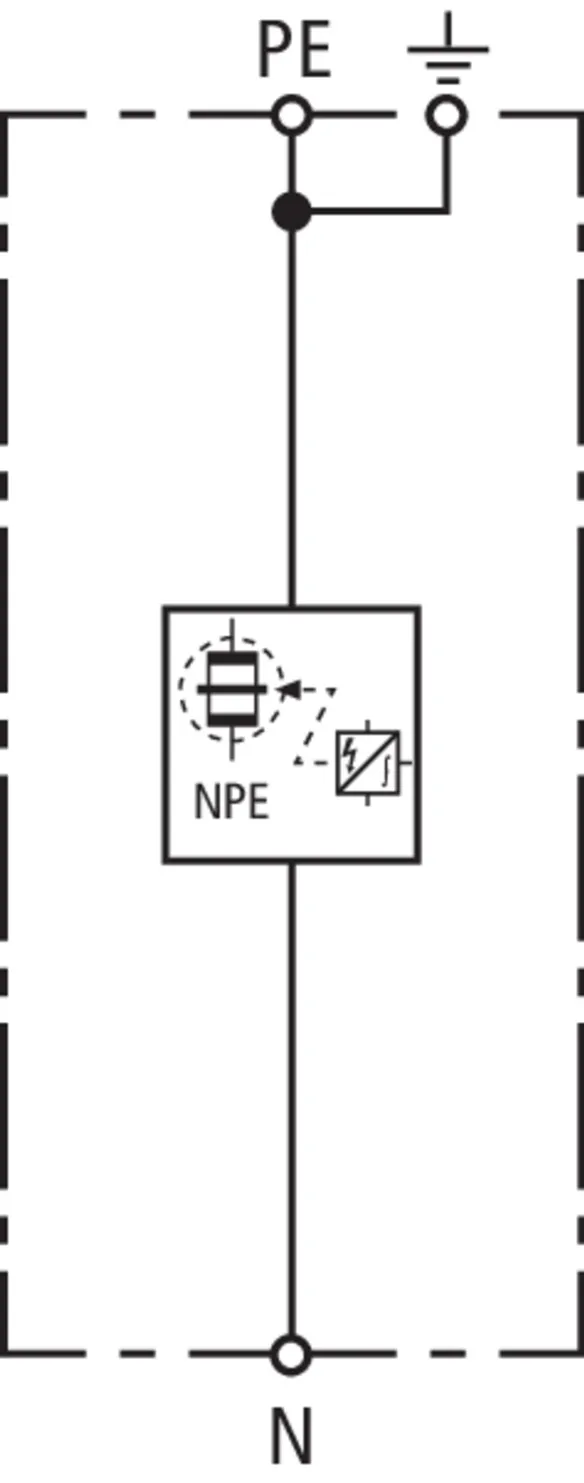

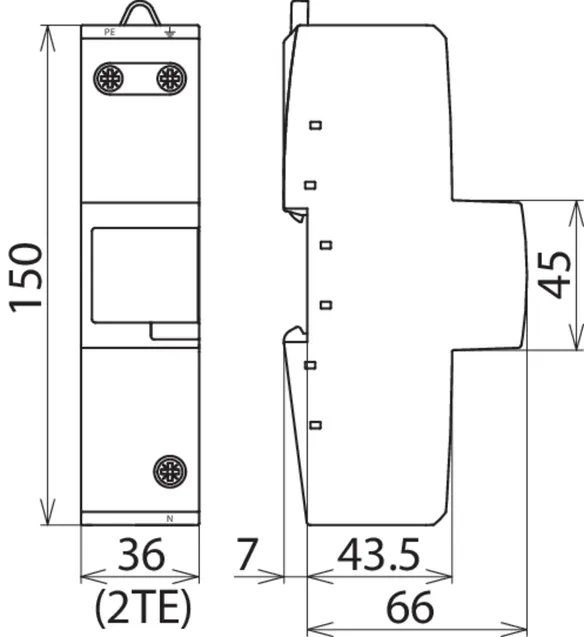

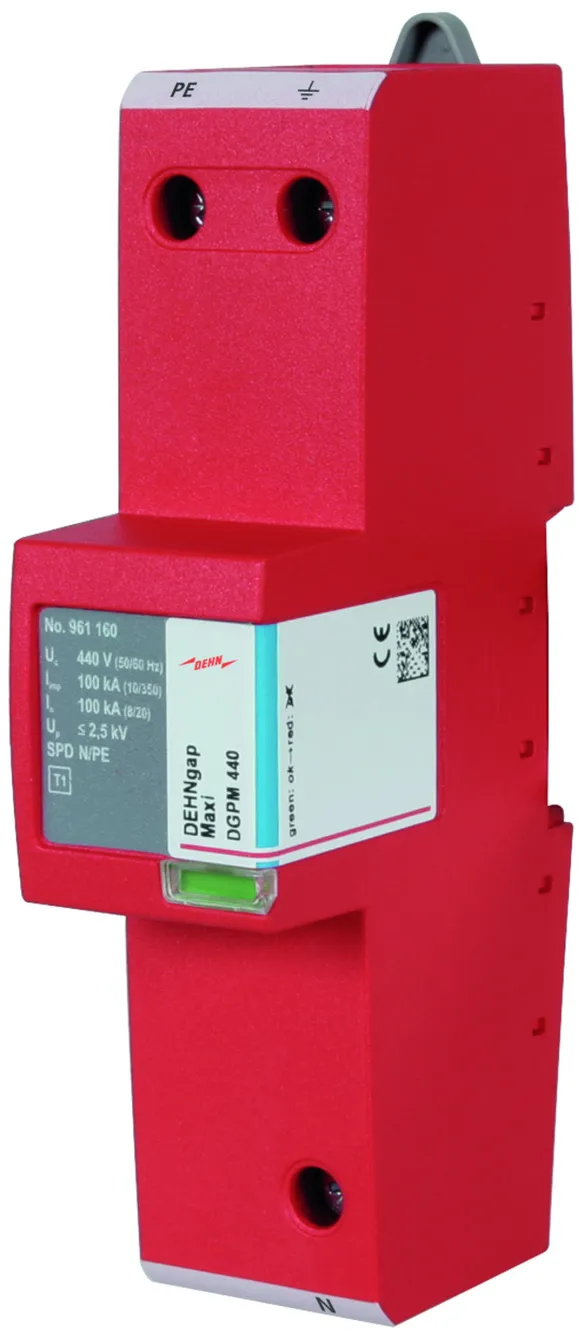

Nr kat. 961160 DGPM 440

GTIN / EAN 4013364116290, Nr taryfy celnej (EU): 85363030, Waga brutto: 415.00 g, Jednostka opakowaniowa: 1.00 szt.

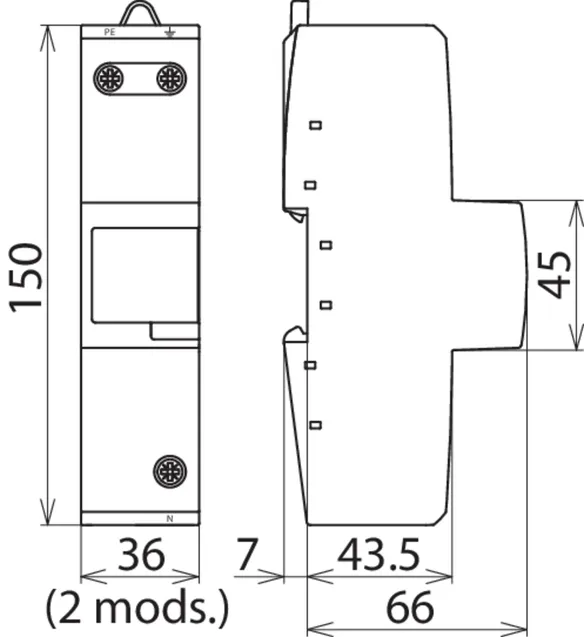

Rysunki

Informacje dodatkowe

Ogranicznik przepięć N-PE DEHNgap Maxi 440
Skoordynowany ogranicznik przepięć N-PE, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 2,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 440 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms

Producent: DEHN
Typ: DGPM 440
Nr kat.: 961160
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 440 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV
Certyfikaty UL

Produkt 961160 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961160.

Idź do sklepu internetowego

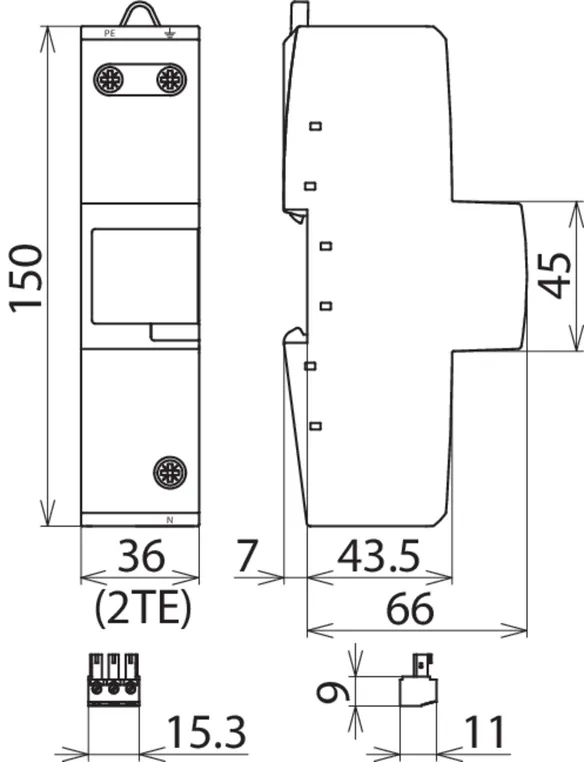

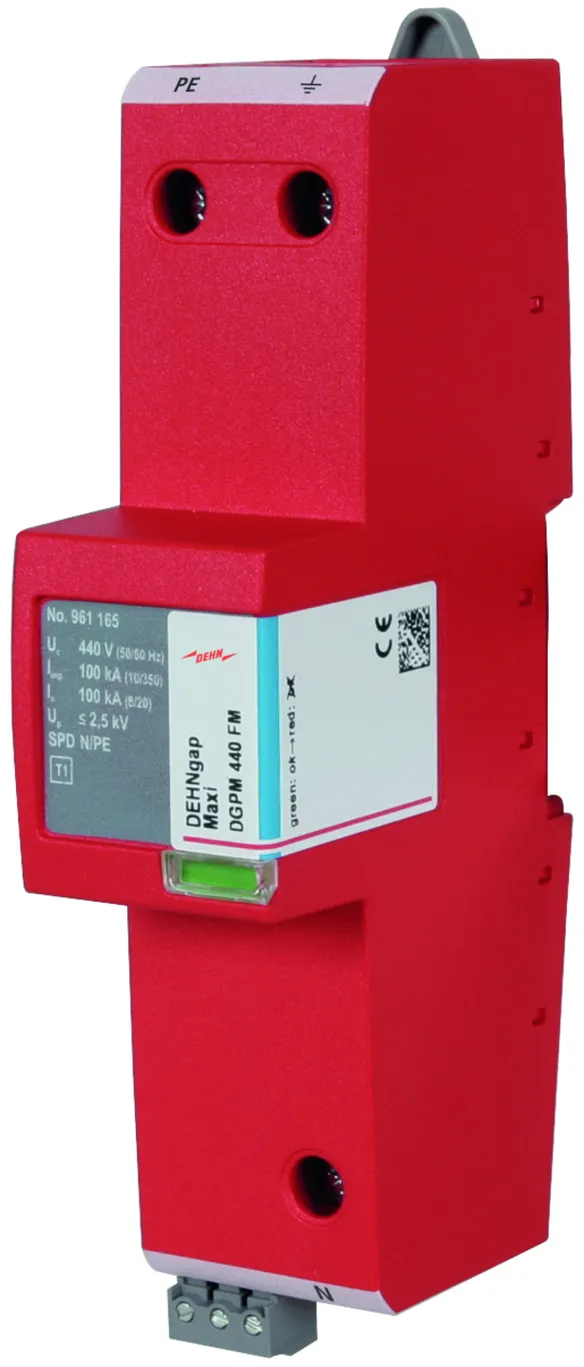

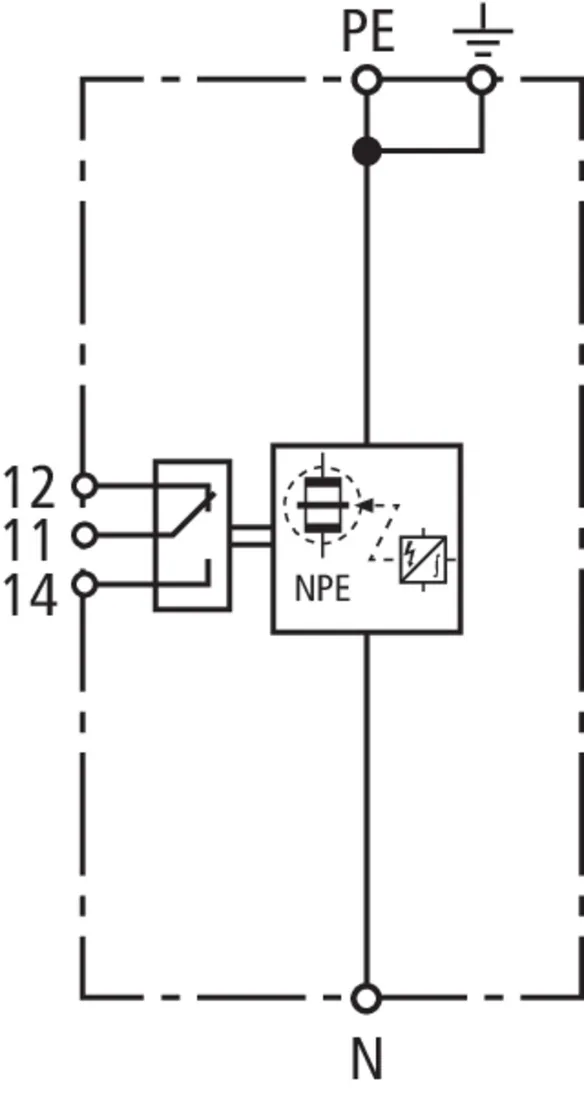

Nr kat. 961165 DGPM 440 FM

GTIN / EAN 4013364116306, Nr taryfy celnej (EU): 85363030, Waga brutto: 418.00 g, Jednostka opakowaniowa: 1.00 szt.

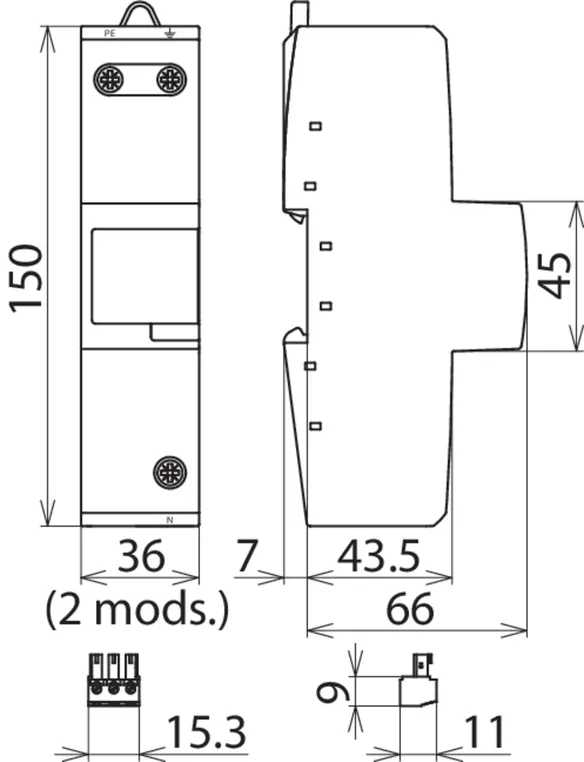

Rysunki

Informacje dodatkowe

Ogranicznik przepięć N-PE DEHNgap Maxi 440 FM
Skoordynowany ogranicznik przepięć N-PE, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Wskaźnik uszkodzenia
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 2,5 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 440 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms

Producent: DEHN
Typ: DGPM 440 FM
Nr kat.: 961165
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 440 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV
Certyfikaty UL
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Produkt 961165 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961165.

Idź do sklepu internetowego

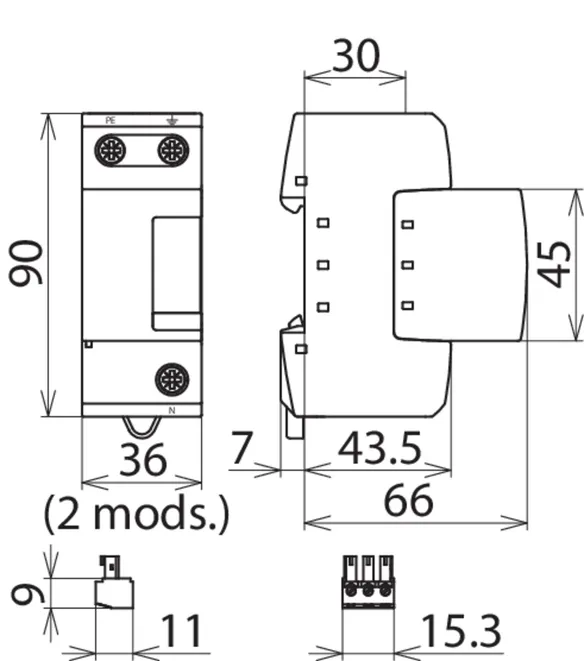

DEHNgap H M 255

Modułowy jednobiegunowy ogranicznik przepięć N-PE.

1 Produkt

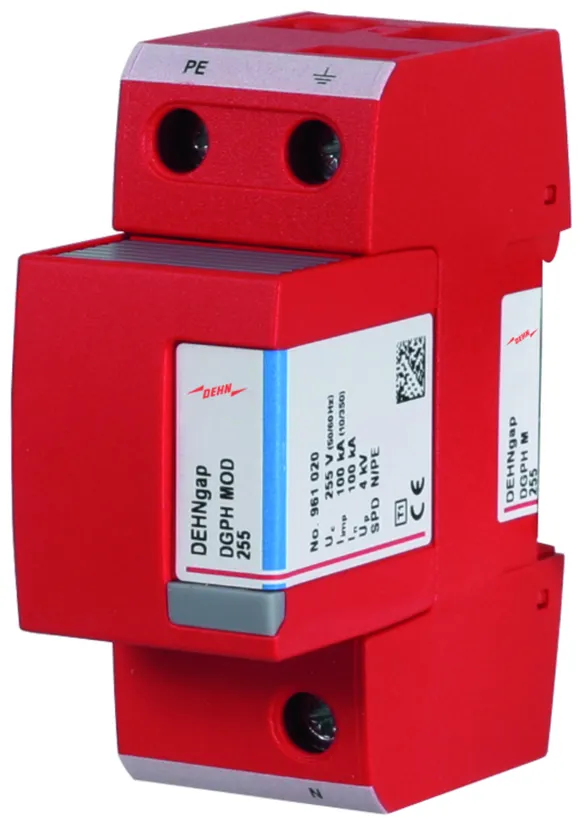

Nr kat. 961102 DGPH M 255

GTIN / EAN 4013364118690, Nr taryfy celnej (EU): 85363030, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Modułowy ogranicznik przepięć N-PE DEHNgap H M 255
1-biegunowy, modułowy, gotowy do podłączenia, skoordynowany
ogranicznik przepięć N-PE, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zamknięty iskiernik wyładowań ślizgowych sterowany ciśnieniem
Prąd udarowy pioruna (10/350): 100 kA
Napięciowy poziom ochrony: <= 4 kV
Zdolność gaszenia prądu następczego: 100 Arms dla 255 V AC
Odporność na chwilową obecność podwyższonego napięcia (TOV): 1200 V / 200 ms
Koordynacja energetyczna według DIN EN 62305-4
bezpośrednio z ogranicznikiem przepięć N-PE DEHNgap C S z serii Red/Line

Producent: DEHN
Typ: DGPH M 255
Nr kat.: 961102
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 100 kA
Napięciowy poziom ochrony (UP ) ≤ 4 kV

Produkt 961102 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961102.

Idź do sklepu internetowego
