Nr kat. 971121 DSE M 1 60

GTIN / EAN 4013364138582, Nr taryfy celnej (EU): 85363090, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 60
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 60
Nr kat.: 971121
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Koordynacja energetyczna z DEHNguard	DG SE DC 60 (art. nr 972 110)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 971121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971121.

Idź do sklepu internetowego

Nr kat. 971120 DSE M 1 220

GTIN / EAN 4013364133631, Nr taryfy celnej (EU): 85363090, Waga brutto: 268.20 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 220
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 220 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 220
Nr kat.: 971120
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG

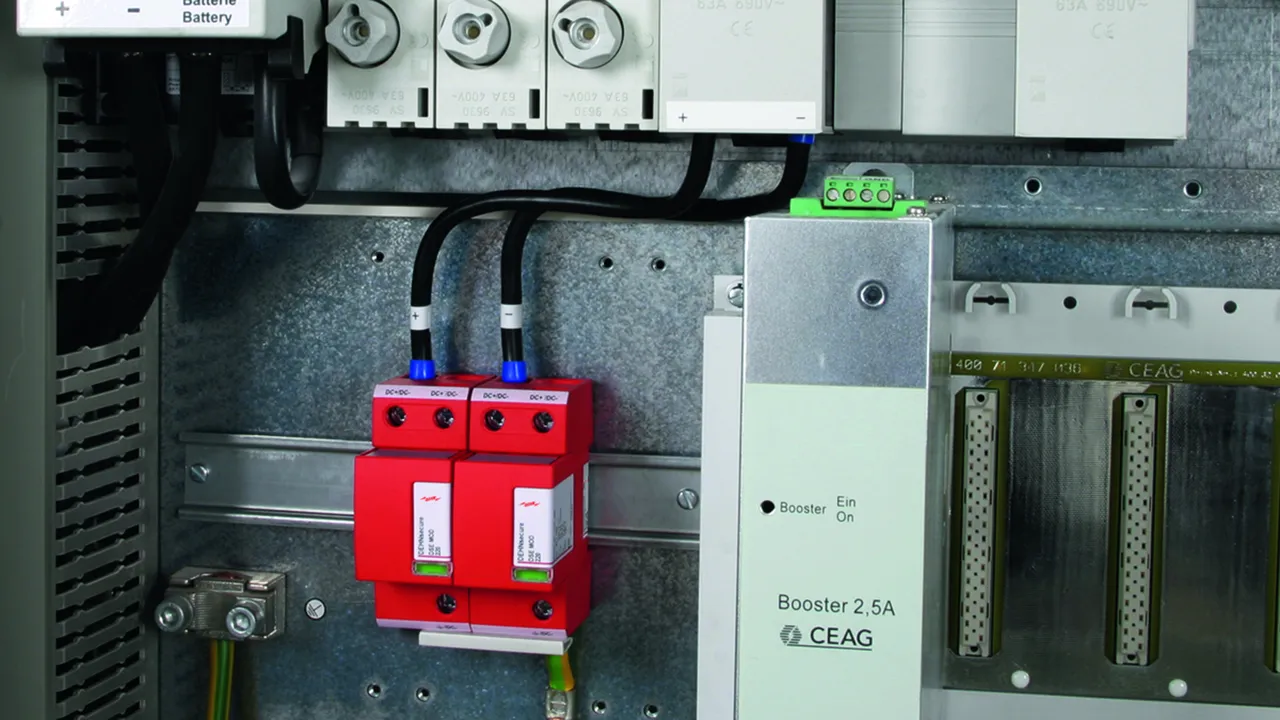

Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 550 (art. nr 972 130)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 971120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971120.

Idź do sklepu internetowego

Nr kat. 971122 DSE M 1 242

GTIN / EAN 4013364144477, Nr taryfy celnej (EU): 85363090, Waga brutto: 273.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 242
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 242
Nr kat.: 971122
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Największe napięcie trwałej pracy AC (U_C )	255 V

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 550 (art. nr 972 130)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Produkt 971122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971122.

Idź do sklepu internetowego

Nr kat. 971126 DSE M 1 60 FM

GTIN / EAN 4013364138599, Nr taryfy celnej (EU): 85363090, Waga brutto: 304.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 60 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 60 FM
Nr kat.: 971126
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Koordynacja energetyczna z DEHNguard	DG SE DC 60 FM (art. nr 972 115)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 971126 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971126.

Idź do sklepu internetowego

Nr kat. 971125 DSE M 1 220 FM

GTIN / EAN 4013364133648, Nr taryfy celnej (EU): 85363090, Waga brutto: 241.90 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 220 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 220 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 220 FM
Nr kat.: 971125
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	220 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 500 FM (art. nr 972 135)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	nie

Produkt 971125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971125.

Idź do sklepu internetowego

Nr kat. 971127 DSE M 1 242 FM

GTIN / EAN 4013364144484, Nr taryfy celnej (EU): 85363090, Waga brutto: 269.50 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 1 242 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć, szerokość: 2 moduły
do zastosowań stałoprądowych, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 242 V DC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 1 242 FM
Nr kat.: 971127
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Największe napięcie trwałej pracy AC (U_C )	255 V

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	242 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Koordynacja energetyczna z DEHNguard (długość przewodu ≥ 1 m)	DG SE DC 500 FM (art. nr 972 135)
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, 9/DC-) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+'/DC-') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	stosowanie w oświetleniu ewakuacyjnym
– Możliwa praca w sieci DC i AC	tak
– Największe napięcie trwałej pracy AC (U_C )	255 V

Produkt 971127 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971127.

Idź do sklepu internetowego

Nr kat. 971221 DSE M 2P 60

GTIN / EAN 4013364138612, Nr taryfy celnej (EU): 85363090, Waga brutto: 638.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 2P 60
2-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość 4 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 2P 60
Nr kat.: 971221
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Koordynacja energetyczna z DEHNguard	DG SE DC 60 (art. nr 972 110)
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	UL

Produkt 971221 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971221.

Idź do sklepu internetowego

Nr kat. 971226 DSE M 2P 60 FM

GTIN / EAN 4013364138629, Nr taryfy celnej (EU): 85363090, Waga brutto: 675.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNsecure M 2P 60 FM
2-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowany specjalnie do stosowania w obwodach stałoprądowych (DC)
technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 25 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE M 2P 60 FM
Nr kat.: 971226
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Koordynacja energetyczna z DEHNguard	DG SE DC 60 FM (art. nr 972 115)
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	125 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 971226 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971226.

Idź do sklepu internetowego

Nr kat. 971222 DSE NG 2P 60 FM

GTIN / EAN 4013364489523, Nr taryfy celnej (EU): 85363090, Waga brutto: 507.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Skoordynowany ogranicznik przepięć DEHNsecure NG 2P 60 FM
2-biegunowy, modułowy, gotowy do podłączenia,
skoordynowany ogranicznik przepięć
do zastosowań stałoprądowych, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Zaprojektowana specjalnie do stosowania w
obwodach stałoprądowych (DC) technika iskiernikowa
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 60 V DC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Wytrzymałość zwarciowa DC: 10 kA
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DSE NG 2P 60 FM
Nr kat.: 971222
lub podobny.

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksymalny bezpiecznik dodatkowy	250 A gG
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy DC (U_C )	60 V
Prąd udarowy (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energia właściwa (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Napięciowy poziom ochrony (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Czas zadziałania (t_A )	≤ 100 ns
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku DC (I_SCCR )	25 kA
Maksymalny bezpiecznik dodatkowy	250 A gG
Maksymalny bezpiecznik (DC+/DC- -> DC+'/DC-')	100 A gG
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	10 mm² drut / linka
Przekrój przewodów (DC+/DC-, DC-/DC+, 9) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (DC+´/DC-´, DC-´/DC+´) (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 971222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971222.

Idź do sklepu internetowego

DEHNsecure modular

DEHNsecure M 1 ...

Nr kat. 971121 DSE M 1 60

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971121.wspak

Nie masz uprawnień, by pobrać DEHN.971121.edz

Funkcja falochronu

Produkt 971121 został dodany do notatnika.

Do koszyka dodano produkt 971121.

Nr kat. 971120 DSE M 1 220

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971120.wspak

Nie masz uprawnień, by pobrać DEHN.971120.edz

Funkcja falochronu

Produkt 971120 został dodany do notatnika.

Do koszyka dodano produkt 971120.

Nr kat. 971122 DSE M 1 242

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971122.wspak

Nie masz uprawnień, by pobrać DEHN.971122.edz

Funkcja falochronu

Produkt 971122 został dodany do notatnika.

Do koszyka dodano produkt 971122.

DEHNsecure M 1 ... FM

Nr kat. 971126 DSE M 1 60 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971126.wspak

Nie masz uprawnień, by pobrać DEHN.971126.edz

Funkcja falochronu

Produkt 971126 został dodany do notatnika.

Do koszyka dodano produkt 971126.

Nr kat. 971125 DSE M 1 220 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971125.wspak

Nie masz uprawnień, by pobrać DEHN.971125.edz

Funkcja falochronu

Produkt 971125 został dodany do notatnika.

Do koszyka dodano produkt 971125.

Nr kat. 971127 DSE M 1 242 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971127.wspak

Nie masz uprawnień, by pobrać DEHN.971127.edz

Funkcja falochronu

Produkt 971127 został dodany do notatnika.

Do koszyka dodano produkt 971127.

DEHNsecure M 2P ... (FM)

Nr kat. 971221 DSE M 2P 60

Nie masz uprawnień, by pobrać 951200.stp

Nie masz uprawnień, by pobrać 951200.igs

Nie masz uprawnień, by pobrać 951200.jt

Nie masz uprawnień, by pobrać 951200.dwg

Nie masz uprawnień, by pobrać 971221m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971221.wspak

Nie masz uprawnień, by pobrać DEHN.971221.edz

Funkcja falochronu

Produkt 971221 został dodany do notatnika.
