DEHNbloc Maxi S

  • ogranicznik przepięć typu 1 na bazie iskiernika z wbudowanym bezpiecznikiem na prąd piorunowy, w zwartej obudowie
  • bezpośredni montaż na szynie PEN / N
  • niski napięciowy poziom ochrony UP ≤ 2,5 kV (z uwzględnieniem 80 cm kabla łączącego)
  • bezpośrednia koordynacja z ogranicznikami DEHNguard, nie wymaga żadnej długości przewodów
  • wytrzymałość zwarciowa 100 kArms (220 kApeak)
  • wysoka zdolność ograniczania i gaszenia prądów następczych dzięki technologii RADAX Flow
  • wysoka zdolność odprowadzania prądów udarowych
  • sygnalizacja stanu za pomocą złącza światłowodowego

Szczegóły

Układ połączeń "3-0" w sieci TNC
lorem ipsum
lorem ipsum
Układ połączeń "3+1" w sieci TT / TNS
lorem ipsum
lorem ipsum

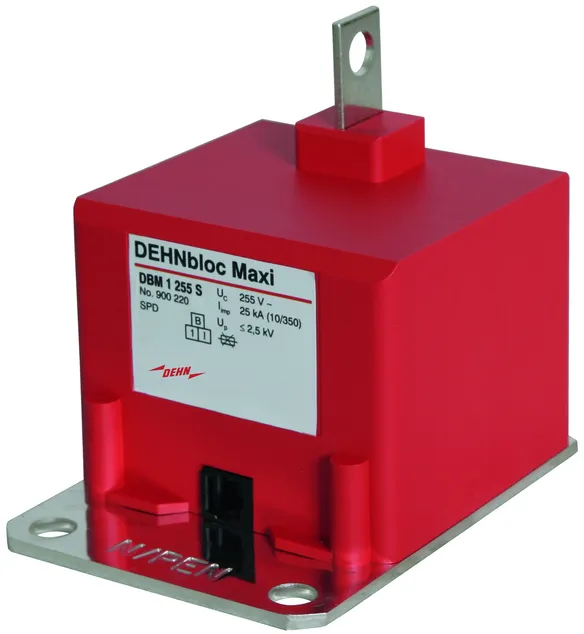

DEHNbloc Maxi 1 255 S

Skoordynowany jednobiegunowy ogranicznik przepięć z wbudowanym bezpiecznikiem do montażu na szynie do sieci 230 / 400 V.

1 Produkt

Nr kat. 900220 DBM 1 255 S

GTIN / EAN 4013364106734, Nr taryfy celnej (EU): 85363090, Waga brutto: 730.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 255 S
1-biegunowy skoordynowany ogranicznik przepięć
z wbudowanym bezpiecznikiem dodatkowym
do przemysłowych szyn zbiorczych z rastrem ograniczników przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądu następczego: 50 kArms
Znamionowa zdolność wyłączania wbudowanego
bezpiecznika: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

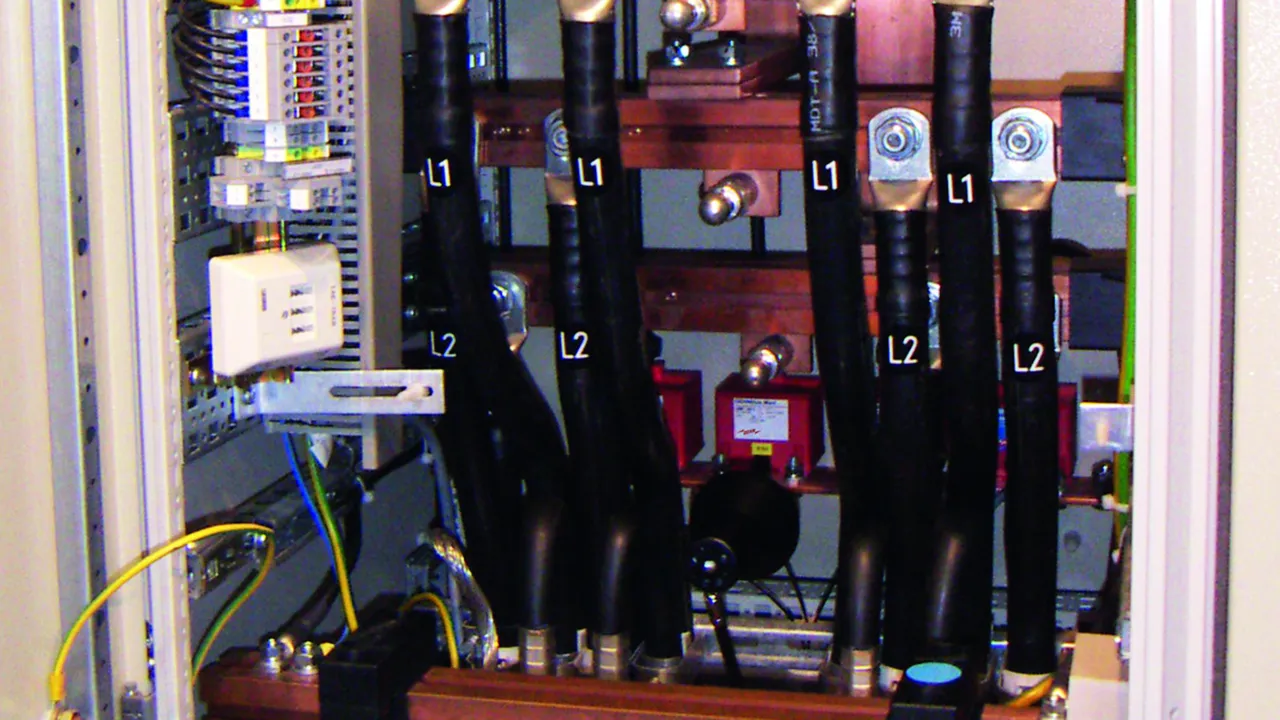

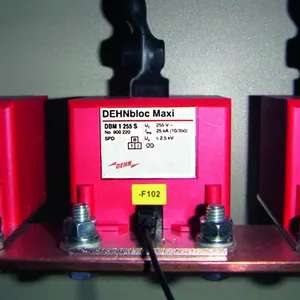

Montaż na szynie zbiorczej z rastrem PEN / N, min. 25 mm2
Wymiary montażowe (szer. x wys. x gł.): (72 x 89 x 100) mm
Stopień ochrony: IP 5X

Producent: DEHN
Typ: DBM 1 255 S
Nr kat.: 900220
lub podobny.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe trwałe napięcie pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 25 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV (z uwzględnieniem 80 cm przewodu przyłączeniowego)
Maksymalny bezpiecznik dodatkowy zbędny
Wskaźnik działania poprzez moduł DSI E 3 za pomocą złącza światłowodowego
