Nr kat. 961110 DB M 1 150

GTIN / EAN 4013364118560, Nr taryfy celnej (EU): 85363090, Waga brutto: 333.40 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

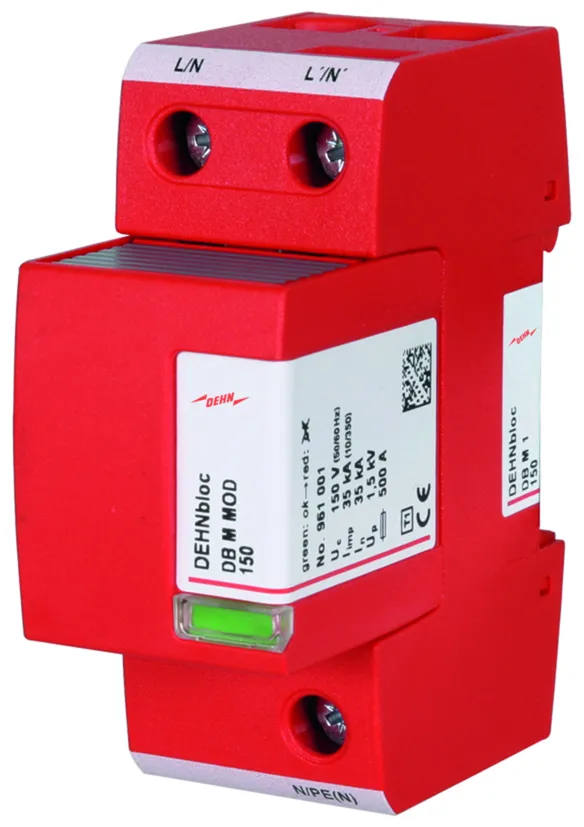

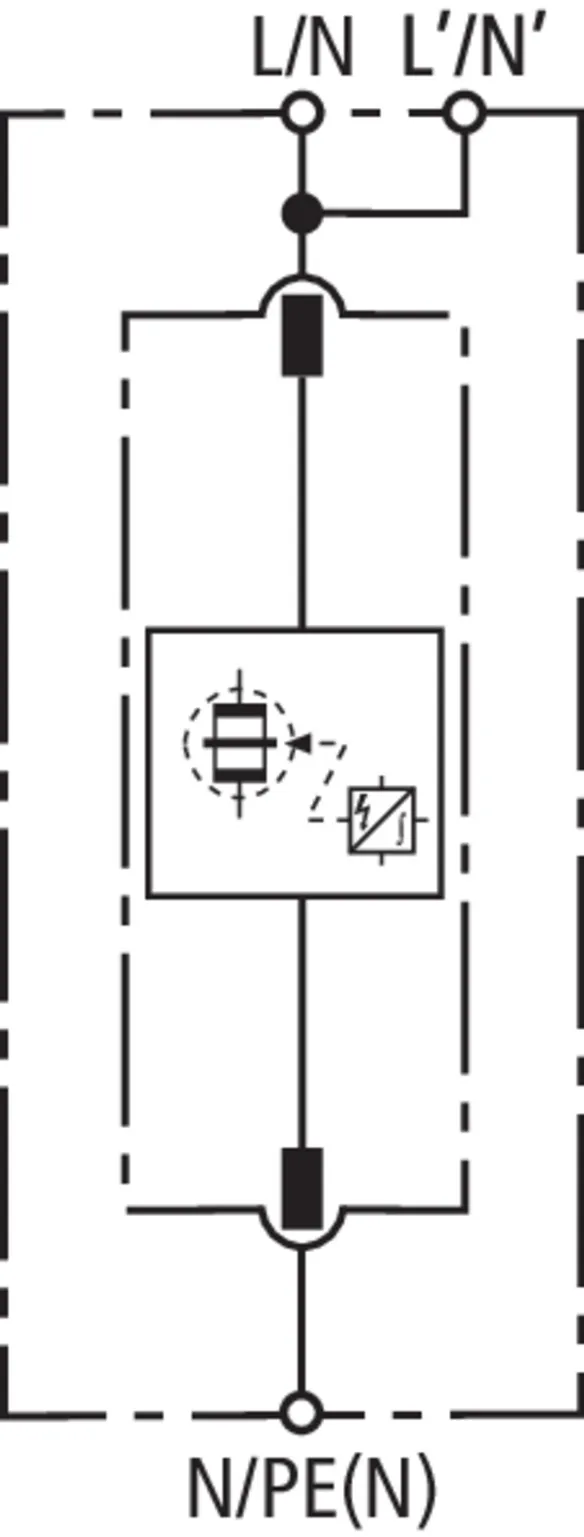

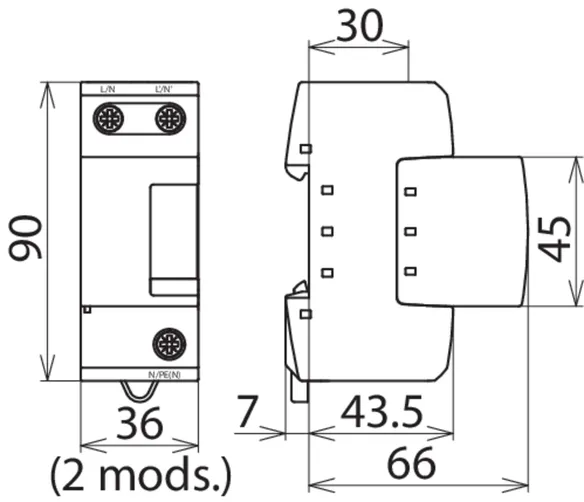

Skoordynowany ogranicznik przepięć DEHNbloc M 1 150
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądów następczych: do 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 150
Nr kat.: 961110
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Energia właściwa (W/R)	306,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	35 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 35 kA_rms(spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L) dla I_K> 35 kA_rms	200 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm²drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL, CSA

Produkt 961110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961110.

Idź do sklepu internetowego

Nr kat. 961120 DB M 1 255

GTIN / EAN 4013364118614, Nr taryfy celnej (EU): 85363090, Waga brutto: 355.80 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

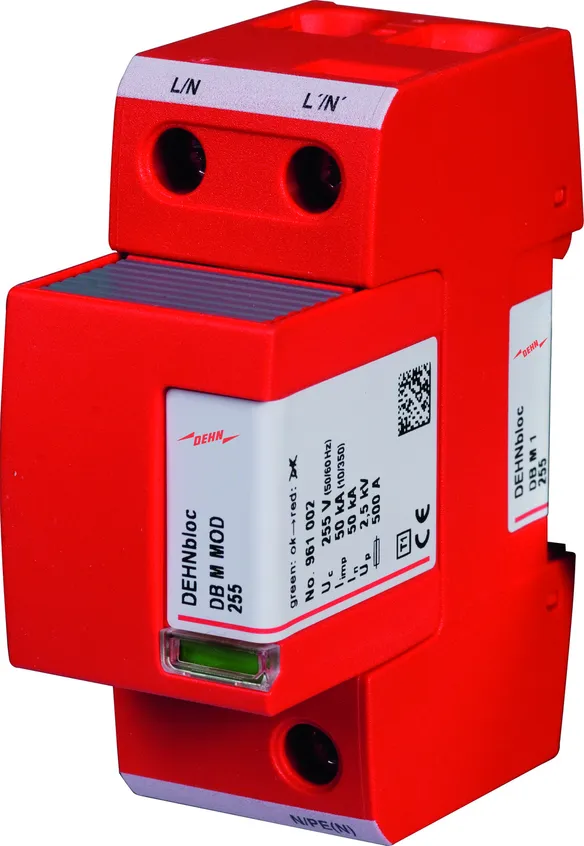

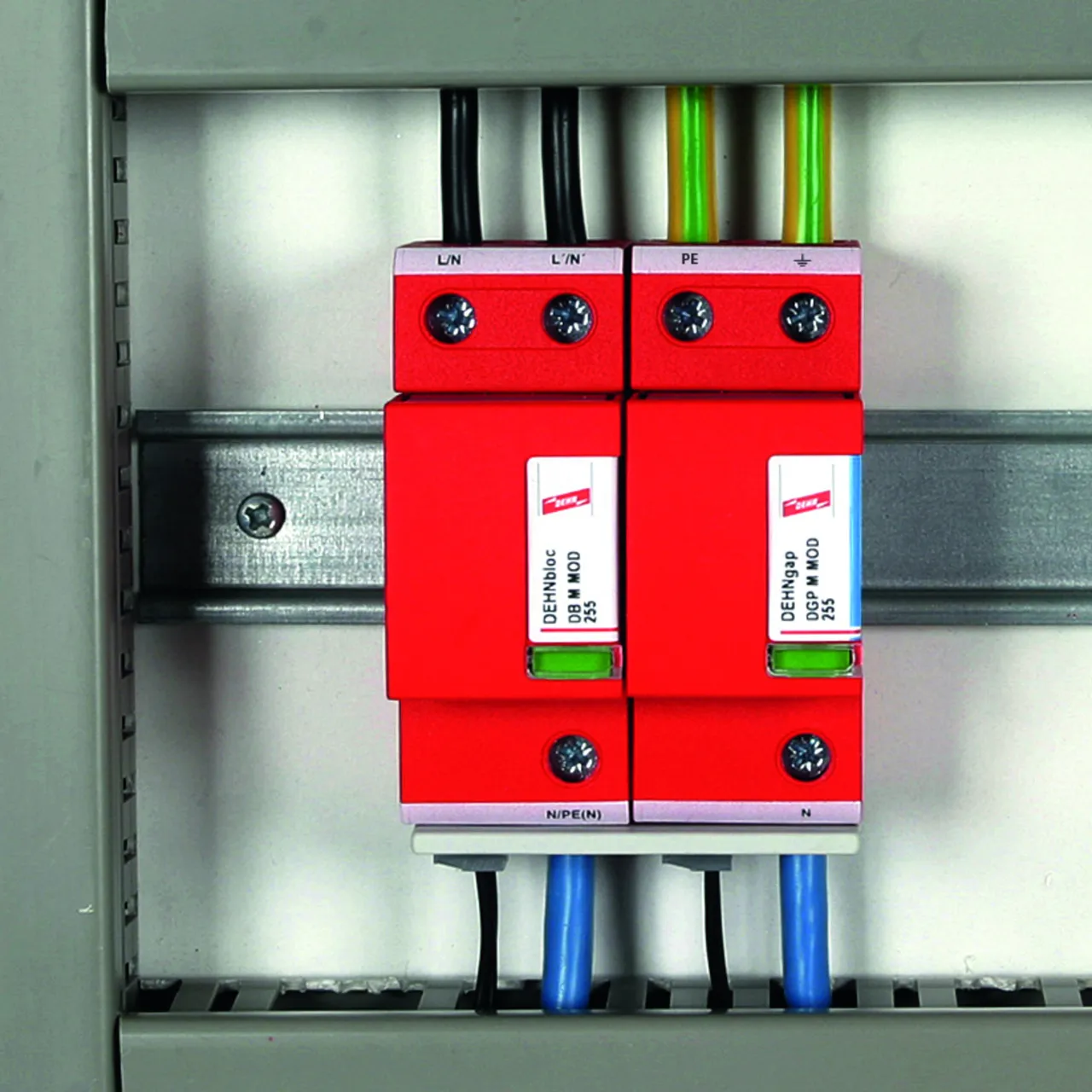

Skoordynowany ogranicznik przepięć DEHNbloc M 1 255
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądów następczych: do 100 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 255
Nr kat.: 961120
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	VDE, KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Energia właściwa (W/R)	625,00 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	do 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 0,2 s)	500 A gG
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 5 s)	315 A gG
Dane dodatkowe:	---------------------------------
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA

Produkt 961120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961120.

Idź do sklepu internetowego

Nr kat. 961130 DB M 1 320

GTIN / EAN 4013364118638, Nr taryfy celnej (EU): 85363090, Waga brutto: 341.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

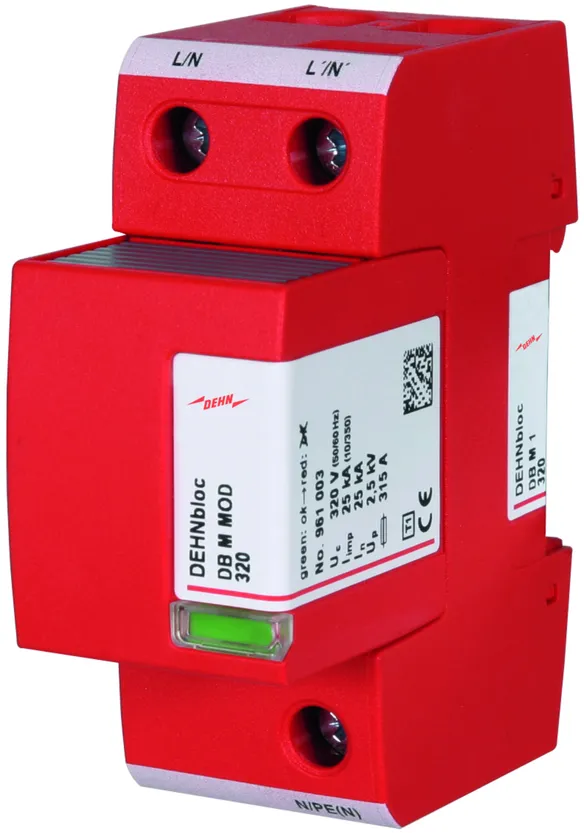

Skoordynowany ogranicznik przepięć DEHNbloc M 1 320
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądów następczych: do 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 320
Nr kat.: 961130
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	315 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	277 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	315 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L) dla I_K> 50 kA_rms	200 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	530 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL

Produkt 961130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961130.

Idź do sklepu internetowego

Nr kat. 961115 DB M 1 150 FM

GTIN / EAN 4013364118577, Nr taryfy celnej (EU): 85363090, Waga brutto: 337.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

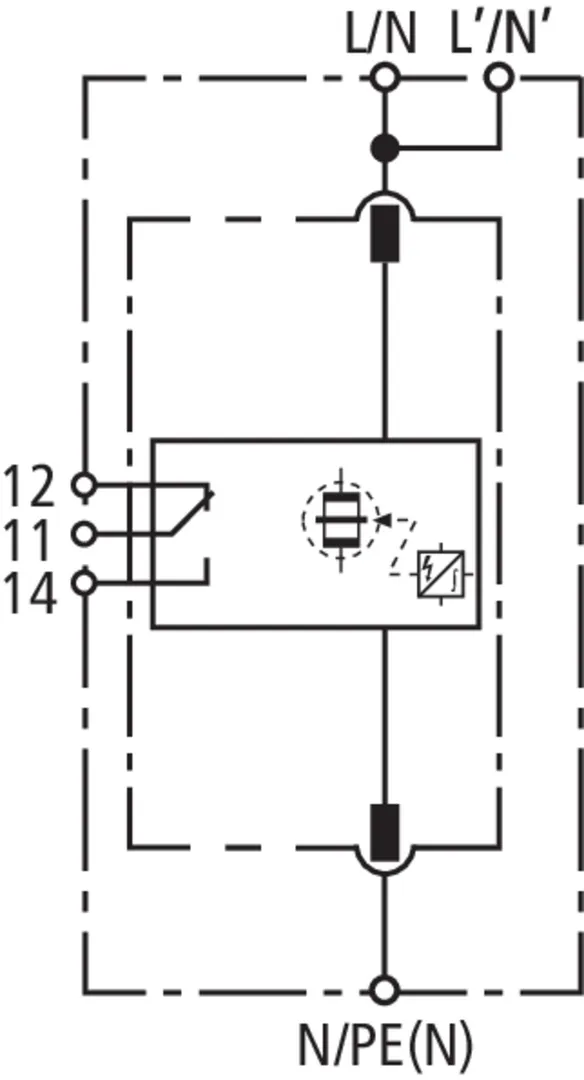

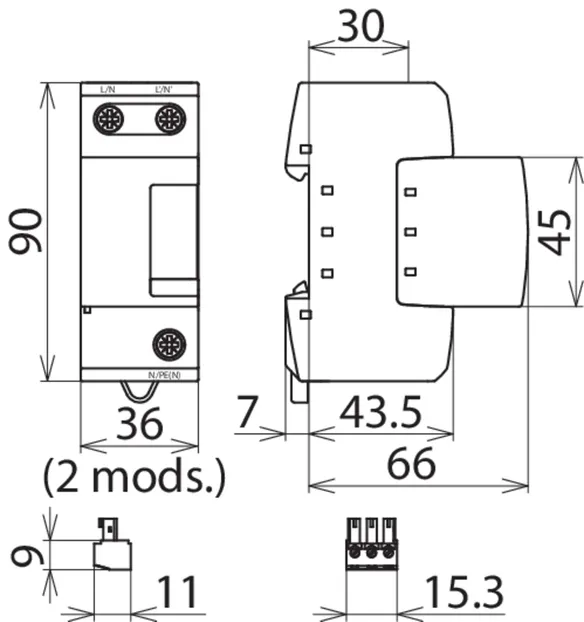

Skoordynowany ogranicznik przepięć DEHNbloc M 1 150 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego
z zestykiem zdalnej sygnalizacji, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądów następczych: do 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 150 FM
Nr kat.: 961115
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	UL, CSA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	35 kA
Energia właściwa (W/R)	306,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	35 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 35 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 35 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L) dla I_K> 35 kA_rms	200 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL, CSA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 961115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961115.

Idź do sklepu internetowego

Nr kat. 961125 DB M 1 255 FM

GTIN / EAN 4013364118621, Nr taryfy celnej (EU): 85363090, Waga brutto: 359.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

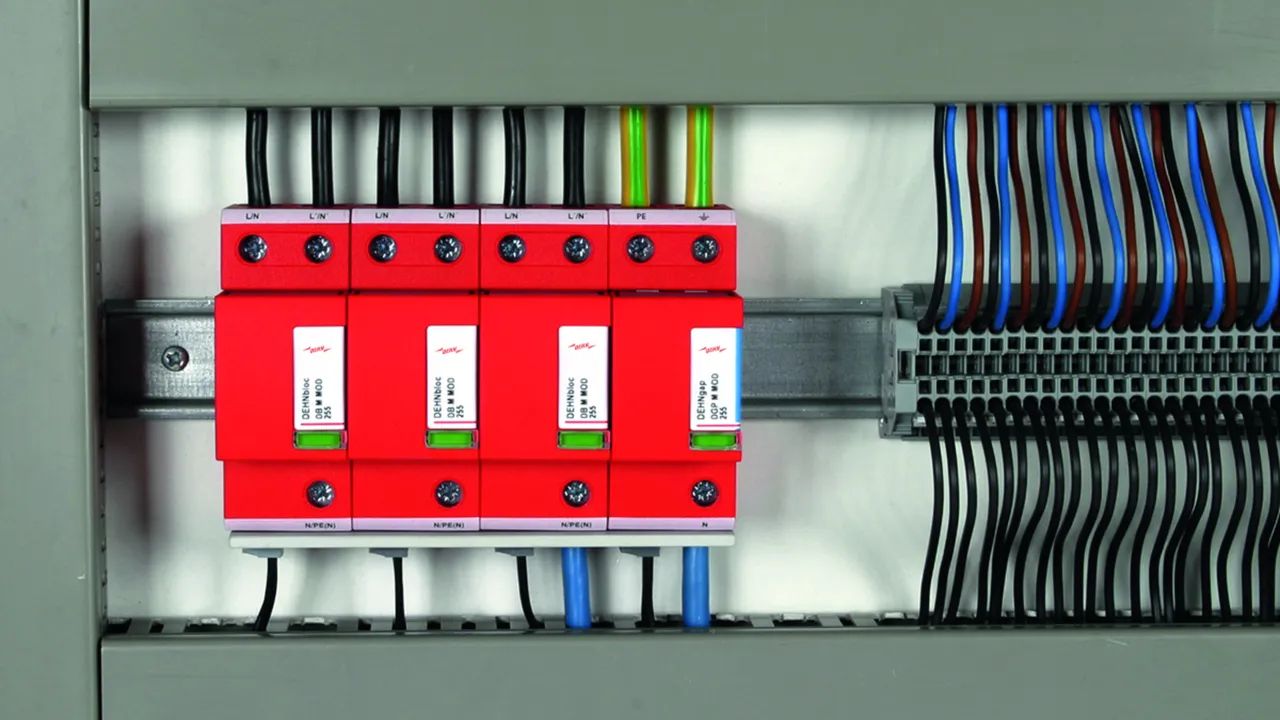

Skoordynowany ogranicznik przepięć DEHNbloc M 1 255 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego
z zestykiem zdalnej sygnalizacji, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 50 kA
Zdolność gaszenia prądu następczego: do 100 kArms.
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 255 FM
Nr kat.: 961125
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	VDE, KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Energia właściwa (W/R)	625,00 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	500 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	VDE, KEMA, UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kA_rms (zbadane przez niemieckie stowarzyszenie VDE)
– Maksymalny przewidywany prąd zwarciowy	100 kA_rms (220 kA_peak)
– Ograniczanie / gaszenie prądów następczych	up to 100 kA_rms (220 kA_peak)
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 0,2 s)	500 A gG
– Maksymalny bezpiecznik (L) do I_K = 100 kA_rms (t_a ≤ 5 s)	315 A gG
Dane dodatkowe:	---------------------------------
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	50 kA

Produkt 961125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961125.

Idź do sklepu internetowego

Nr kat. 961135 DB M 1 320 FM

GTIN / EAN 4013364118645, Nr taryfy celnej (EU): 85363090, Waga brutto: 346.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Skoordynowany ogranicznik przepięć DEHNbloc M 1 320 FM
1-biegunowy, modułowy, gotowy do podłączenia skoordynowany ogranicznik przepięć
z silnym ograniczaniem prądu następczego zwarciowego,
z zestykiem zdalnej sygnalizacji, szerokość: 2 moduły
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 25 kA
Zdolność gaszenia prądów następczych: do 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DB M 1 320 FM
Nr kat.: 961135
lub podobny.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	315 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Certyfikaty	UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 1 / klasa I
Napięcie znamionowe AC (U_N )	277 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	320 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Napięciowy poziom ochrony (U_P )	≤ 2,5 kV
Zdolność gaszenia prądu następczego AC (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	bezpiecznik 35 A gG nie zadziała do 50 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K = 50 kA_rms (ta ≤ 0,2 s)	315 A gG
Maksymalny bezpiecznik (L) do I_K= 50 kA_rms(t_a≤ 5 s)	315 A gG
Maksymalny bezpiecznik (L) dla I_K> 50 kA_rms	200 A gG
Maksymalny bezpiecznik (L-L')	125 A gG
Przepięcia dorywcze (TOV) (U_T) – cecha	530 V / 120 min – wytrzymały
Zakres temperatury pracy (połączenie równoległe) (T_UP )	-40°C ... +80°C
Zakres temperatury pracy (połączenie szeregowe) (T_US )	-40°C ... +60°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (L/N, L'/N', N/PE(N)) (min.)	10 mm² drut / linka
Przekrój przewodów (L/N, N/PE(N)) (maks.)	50 mm² wielodrutowo / 35 mm² linka
Przekrój przewodów (L'/N') (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm wg EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	UL
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 961135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961135.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961110.wspak

Nie masz uprawnień, by pobrać DEHN.961110.edz

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961120.wspak

Nie masz uprawnień, by pobrać DEHN.961120.edz

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961130.wspak

Nie masz uprawnień, by pobrać DEHN.961130.edz

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961115.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961125.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961135.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.
