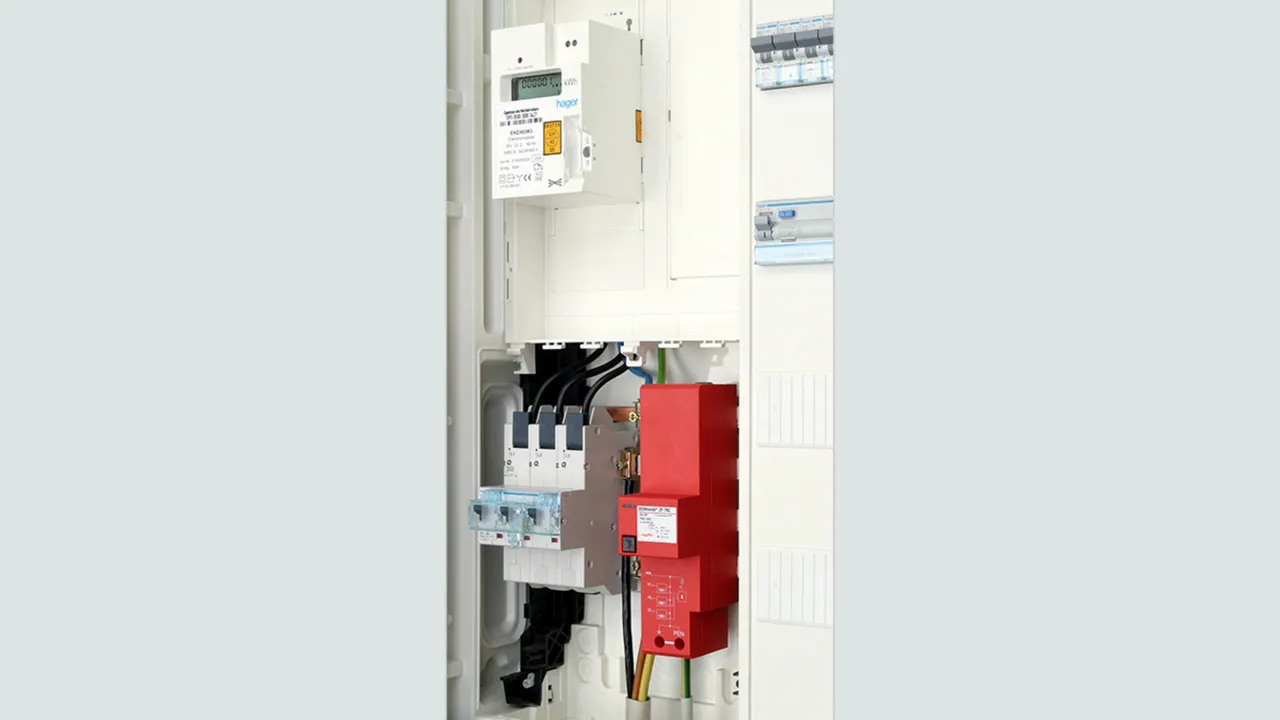

DEHNventil ZP

  • Kombinowany ogranicznik przepięć typu 1 i typu 2 na bazie iskierników wykonany w technologii RADAX Flow
  • W pełni spełnia wymagania normy VDE-AR-N 4100 do użytku przed układem pomiarowym
  • Szybki i łatwy montaż na szynie z rastrem 40 mm
  • Kontrola stanu poprzez przycisk testowy i wskaźnik świetlny
  • Bezpieczniki od 35 A gG nie zadziałają do 25 kArms Prąd zwarciowy
  • Zdolność odprowadzania prądów udarowych do 100 kA (10/350 µs)
  • Umożliwia ochronę urządzenia końcowego
  • Zapewnia najwyższą dostępność systemu

Szczegóły

lorem ipsum
lorem ipsum

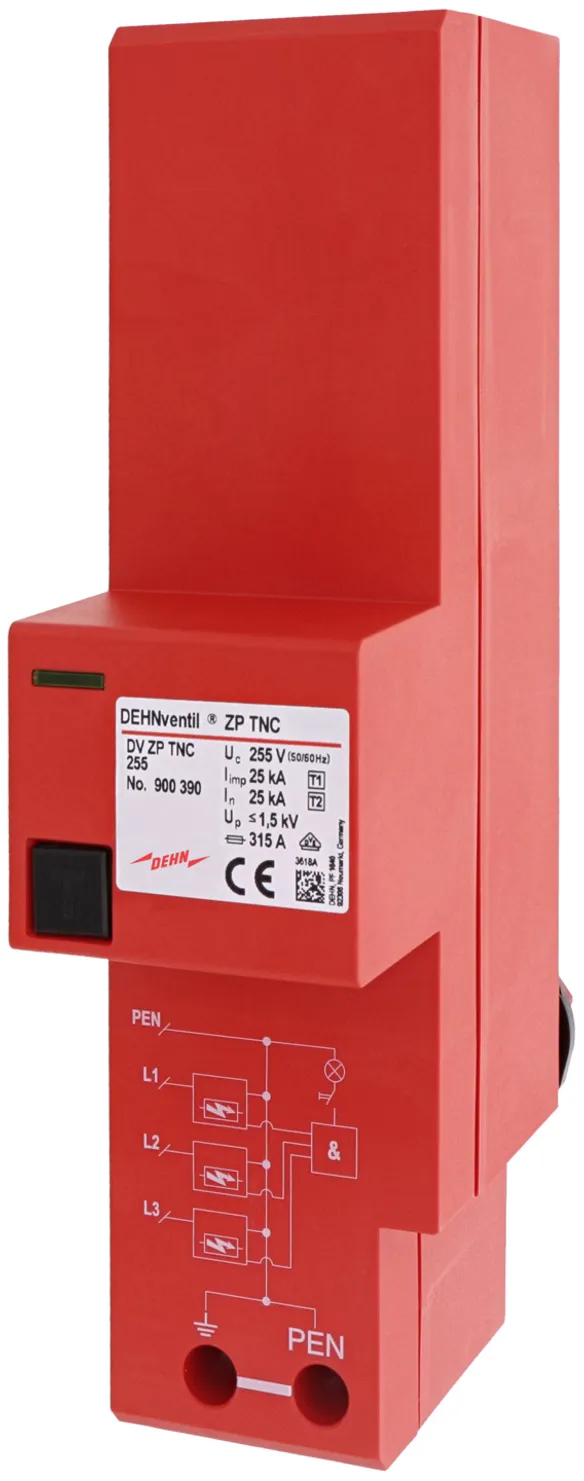

DEHNventil ZP TNC

Kombinowany ogranicznik przepięć typu 1 do sieci TNC do montażu w przyłączu (układ połączeń "3+0").

1 Produkt

Nr kat. 900390 DV ZP TNC 255

GTIN / EAN 4013364105751, Nr taryfy celnej (EU): 85363090, Waga brutto: 957.00 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

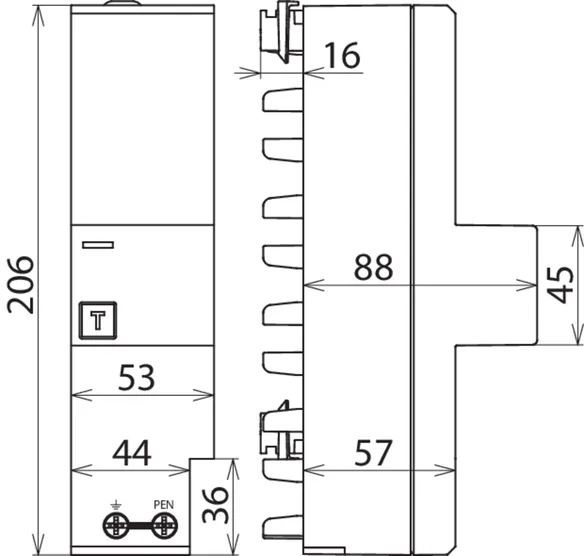

Rysunki

Informacje dodatkowe

Kombinowany ogranicznik przepięć DEHNventil ZP TNC 255

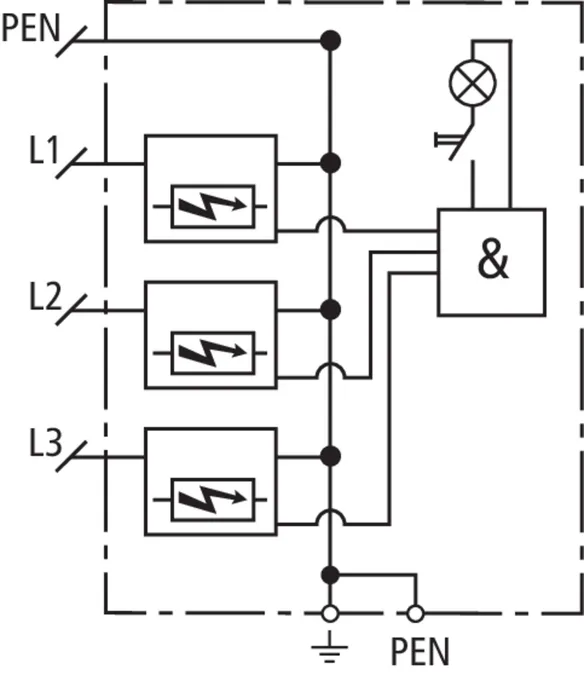

3-biegunowy kombinowany ogranicznik przepięć do sieci TN-C o napięciu znamionowym 230/400 V
do użytku przed układem pomiarowym zgodnie z dyrektywą VDN
ogranicznik przepięć typu 1 + typu 2 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
montaż bez użycia narzędzi bezpośrednio na szynie z rastrem 40 mm

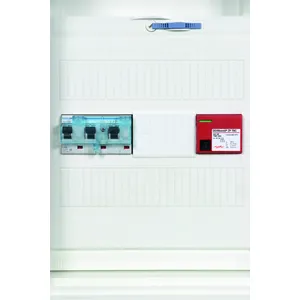

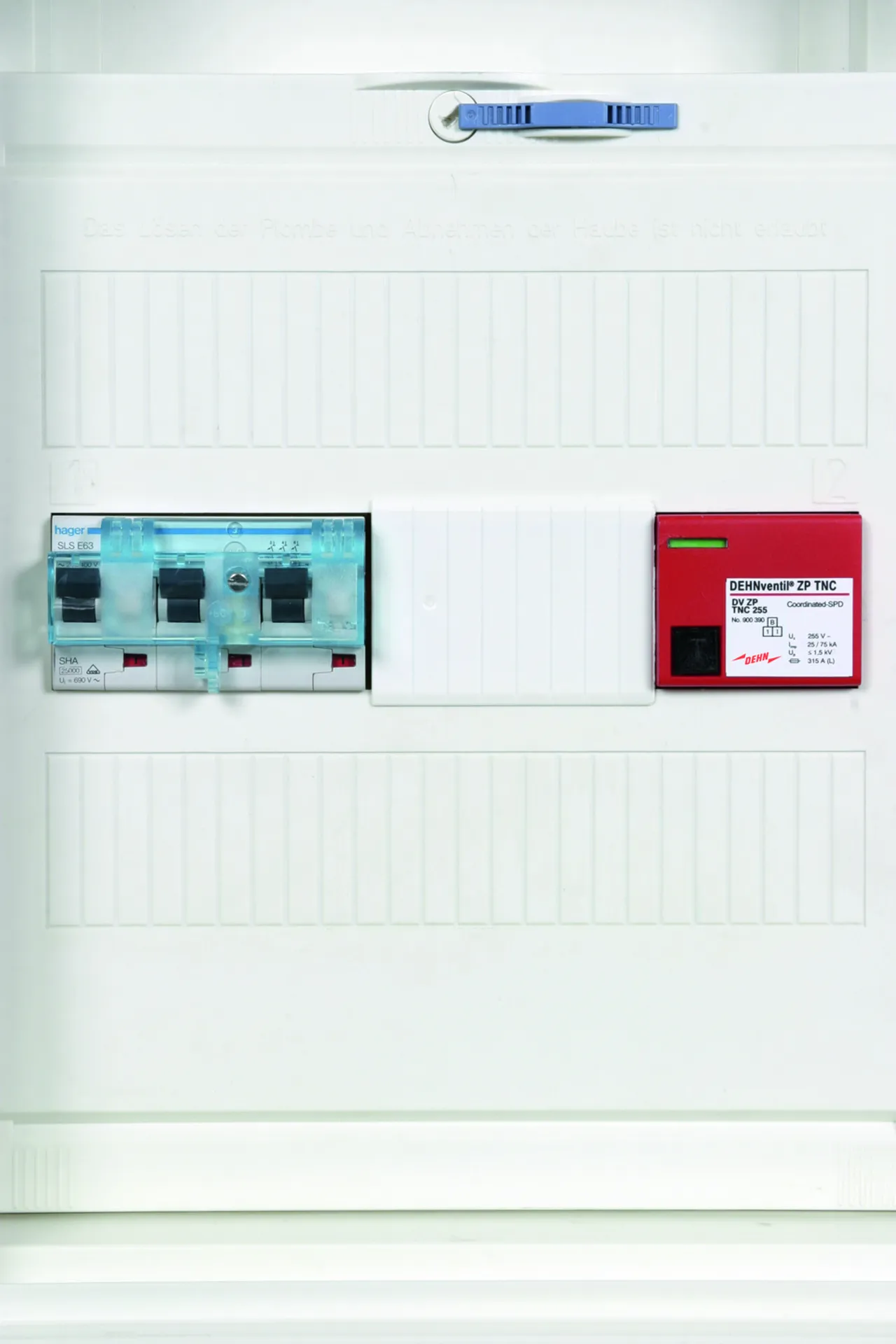

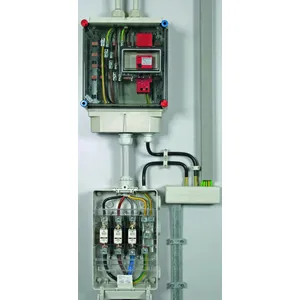

w dolnej przestrzeni przyłączeniowej tablicy licznikowej
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 75 kA
Zdolność gaszenia prądu następczego: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line, a także bezpośrednio do urządzenia końcowego
Wskaźnik działania

Producent: DEHN
Typ: DV ZP TNC 255
Nr kat.: 900390
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 kombinowany
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 75 kA
Prąd udarowy (10/350 µs) [L-PEN] (10/350 µs) [L1+L2+L3-PEN] (Iimp ) 25 kA
Napięciowy poziom ochrony (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik do IK = 25 kArms 315 A gG
Certyfikaty VDE

Produkt 900390 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900390.

Idź do sklepu internetowego

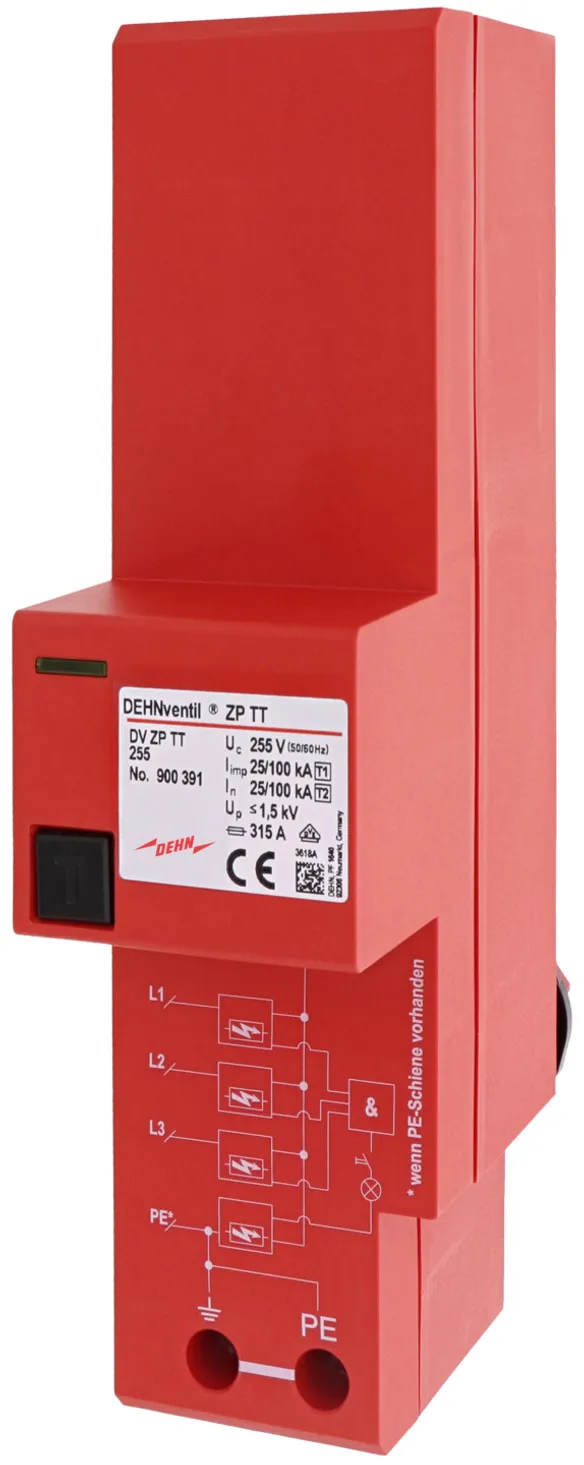

DEHNventil ZP TT

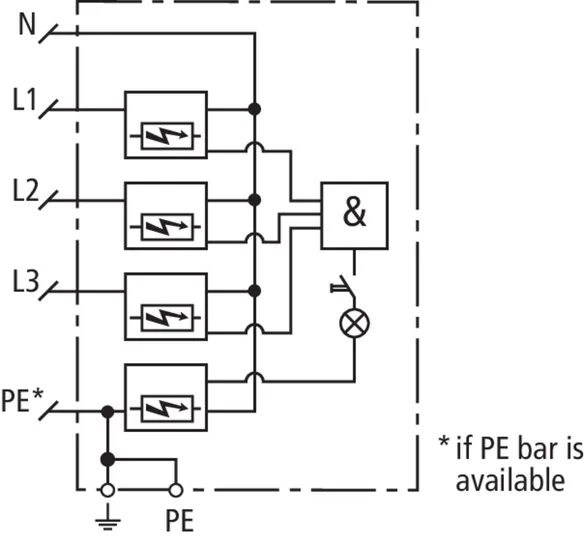

Kombinowany ogranicznik przepięć typu 1 do sieci TT i TNS do montażu w przyłączu (układ połączeń "3+1").

1 Produkt

Nr kat. 900391 DV ZP TT 255

GTIN / EAN 4013364105768, Nr taryfy celnej (EU): 85363090, Waga brutto: 1.08 kg, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Producent: DEHN
Typ: DV ZP TT 255
Nr kat.: 900391
lub podobny.

Certyfikaty



Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 kombinowany
Największe napięcie trwałej pracy AC (UC ) 255 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Prąd udarowy (10/350 µs) [L-N] (Iimp ) 25 kA
Prąd udarowy (10/350 µs) [N-PE] (Iimp ) 100 kA
Napięciowy poziom ochrony [L-N] (UP ) ≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (UP ) ≤ 1,5 kV
Maksymalny bezpiecznik do IK = 25 kArms 315 A gG
Certyfikaty VDE
