Moduł ochronny do ogranicznika DEHNventil modular

wysoka zdolność odprowadzania prądów udarowych dzięki iskiernikowi
najwyższa niezawodność instalacji dzięki technologii ograniczania prądów następczych RADAX Flow
łatwa wymiana modułów ochronnych bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł
optyczna sygnalizacja stanu w okienku kontrolnym (wskaźnik zielony / czerwony)
moduł ochronny można wymienić bez potrzeby rozłączania zasilania i bez zdejmowania pokrywy tablicy rozdzielczej

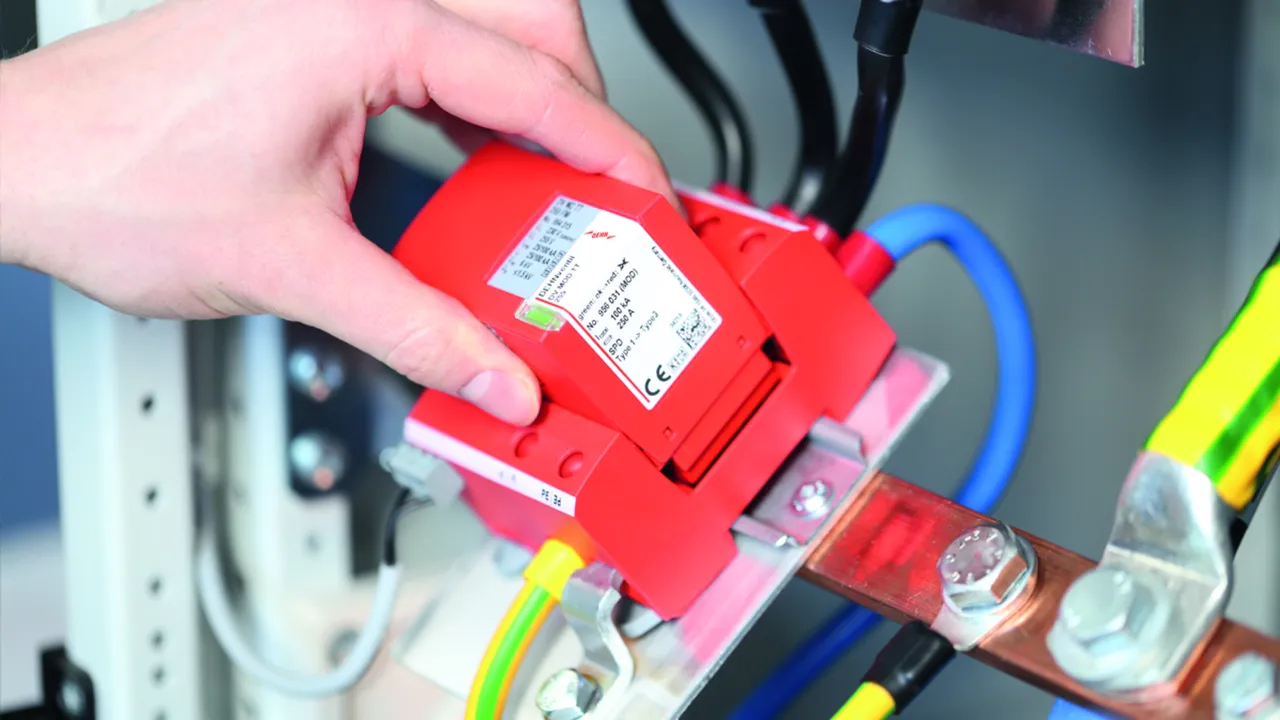

Moduły ochronne można łatwo wymienić bez używania narzędzi poprzez naciśnięcie rygla.

Szczegóły

Moduł ochronny RAC

5 Produkty

Nr kat. 956030 DV MOD TNC 255

GTIN / EAN 4013364510609, Nr taryfy celnej (EU): 85363090, Waga brutto: 269.21 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

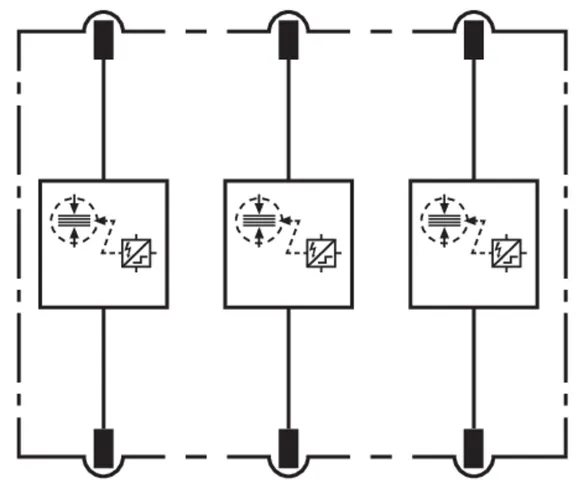

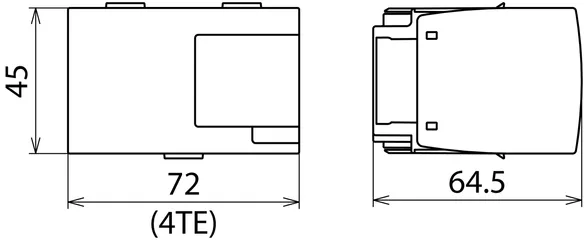

Rysunki

Informacje dodatkowe

Pliki CAD

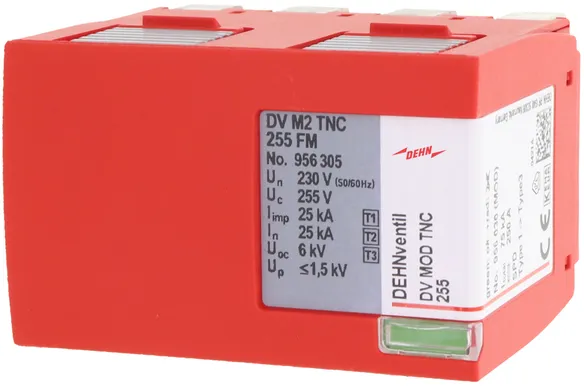

Iskiernikowy moduł ochronny DV MOD TNC 255
Iskiernikowy moduł ochronny typu 1 + typu 2 + typu 3
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik RAC
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 255 V AC
Prąd udarowy pioruna: 75 kA
Certyfikaty zgodnie z VDE, KEMA

Producent: DEHN
Typ: DV MOD TNC 255
Nr kat.: 956030
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	75 kA

Produkt 956030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956030.

Idź do sklepu internetowego

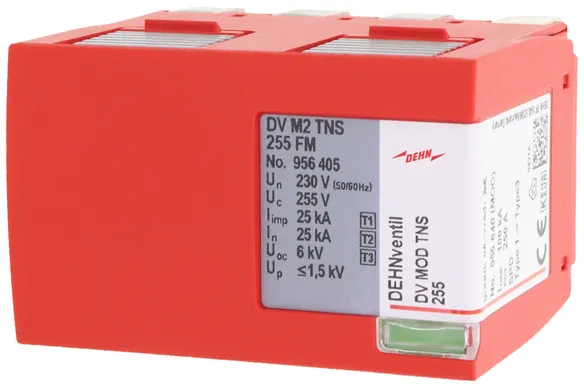

Nr kat. 956040 DV MOD TNS 255

GTIN / EAN 4013364510593, Nr taryfy celnej (EU): 85363090, Waga brutto: 333.70 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

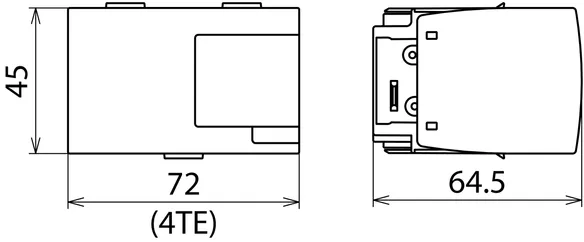

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernikowy moduł ochronny DV MOD TNS 255
Iskiernikowy moduł ochronny typu 1 + typu 2 + typu 3
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik RAC
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 255 V AC
Prąd udarowy pioruna: 100 kA
Certyfikaty zgodnie z VDE, KEMA

Producent: DEHN
Typ: DV MOD TNS 255
Nr kat.: 956040
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	100 kA

Produkt 956040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956040.

Idź do sklepu internetowego

Nr kat. 956031 DV MOD TT 255

GTIN / EAN 4013364410275, Nr taryfy celnej (EU): 85363090, Waga brutto: 346.83 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

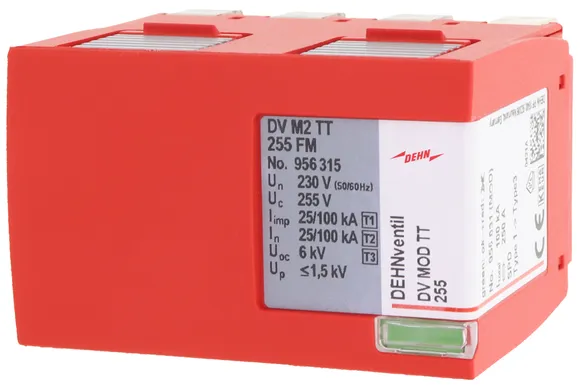

Iskiernikowy moduł ochronny DV MOD TT 255
Iskiernikowy moduł ochronny typu 1 + typu 2 + typu 3
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik RAC
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 255 V AC
Prąd udarowy pioruna: 100 kA
Certyfikaty zgodnie z VDE, KEMA

Producent: DEHN
Typ: DV MOD TT 255
Nr kat.: 956031
lub podobny.

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	100 kA

Produkt 956031 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956031.

Idź do sklepu internetowego

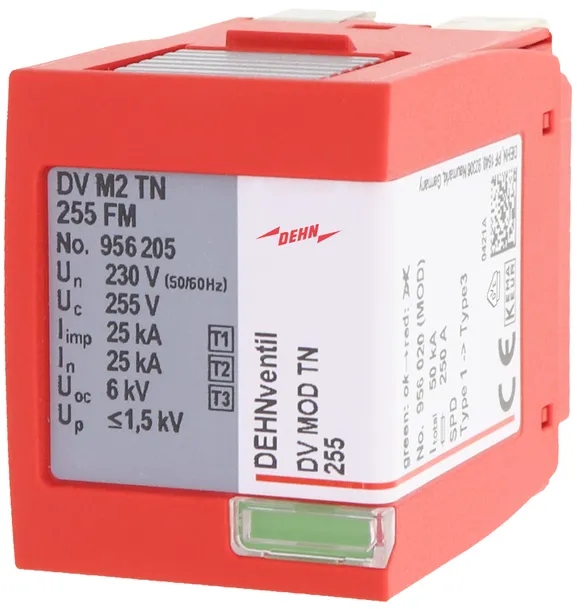

Nr kat. 956020 DV MOD TN 255

GTIN / EAN 4013364510616, Nr taryfy celnej (EU): 85363090, Waga brutto: 173.30 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

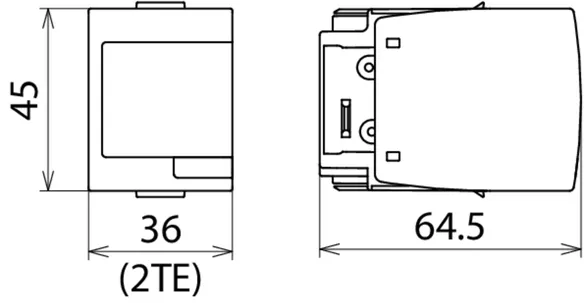

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernikowy moduł ochronny DV MOD TN 255
Iskiernikowy moduł ochronny typu 1 + typu 2 + typu 3
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik RAC
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 255 V AC
Prąd udarowy pioruna: 50 kA
Certyfikaty zgodnie z VDE, KEMA

Producent: DEHN
Typ: DV MOD TN 255
Nr kat.: 956020
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	50 kA

Produkt 956020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956020.

Idź do sklepu internetowego

Nr kat. 956011 DV MOD TT 2P 255

GTIN / EAN 4013364400887, Nr taryfy celnej (EU): 85363090, Waga brutto: 191.83 g, Jednostka opakowaniowa: 1.00 szt.

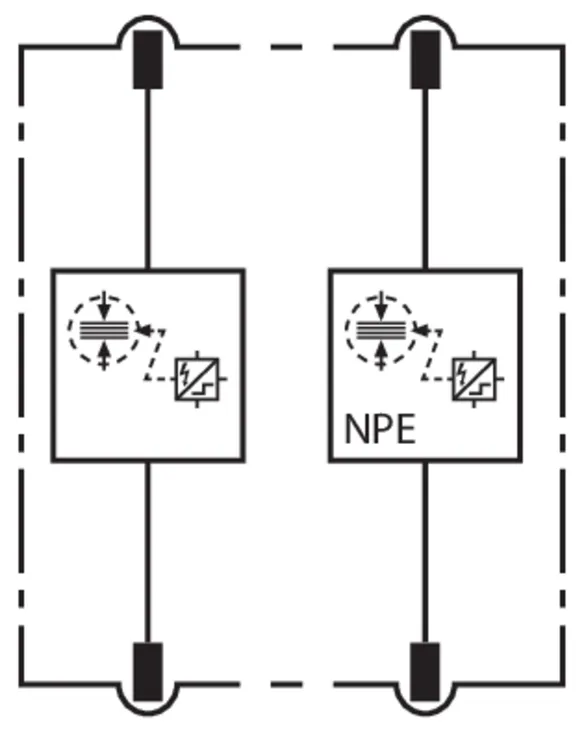

Rysunki

Informacje dodatkowe

Pliki CAD

Iskiernikowy moduł ochronny DV MOD TT 2P 255
Iskiernikowy moduł ochronny typu 1 + typu 2 + typu 3
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik RAC
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 255 V AC
Prąd udarowy pioruna: 50 kArms (spodziewane)
Certyfikaty zgodnie z VDE, KEMA

Producent: DEHN
Typ: DV MOD TT 2P 255
Nr kat.: 956011
lub podobny.

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA

Produkt 956011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 956011.

Idź do sklepu internetowego

Moduł ochronny

Moduł ochronny do ogranicznika przepięć DEHNventil M ...

1 Produkt

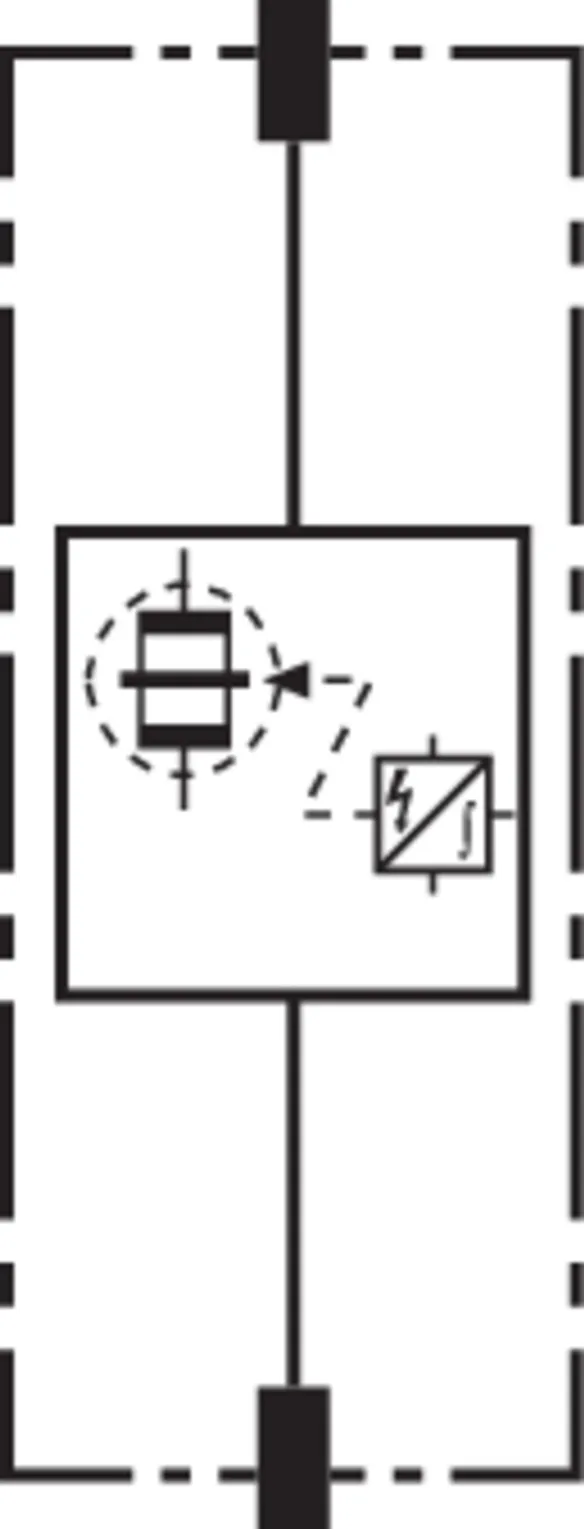

Nr kat. 951001 DV MOD 255

GTIN / EAN 4013364108066, Nr taryfy celnej (EU): 85363090, Waga brutto: 204.00 g, Jednostka opakowaniowa: 1.00 szt.

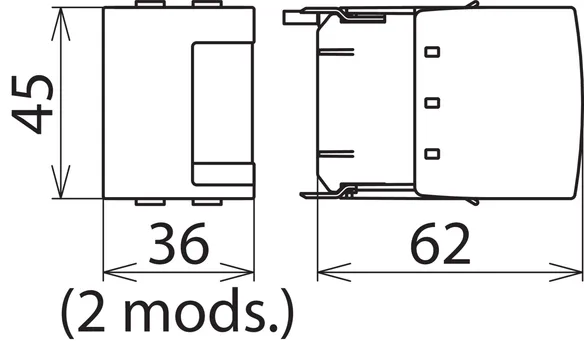

Rysunki

Informacje dodatkowe

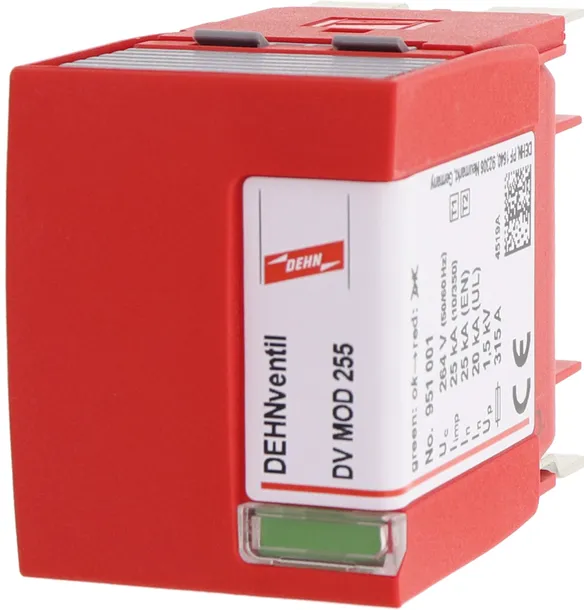

Iskiernikowy moduł ochronny DV MOD 255
Iskiernikowy moduł ochronny typu 1 + typu 2
Ograniczniki przepięć z rodziny produktów Red/Line zgodne z normą EN 61643-11
Wysokowydajny iskiernik wyładowań ślizgowych
Wskaźnik działania / uszkodzenia w postaci zielonego / czerwonego
znacznika w okienku kontrolnym
Największe napięcie trwałej pracy: 264 V AC
Prąd udarowy pioruna: 25 kA

Producent: DEHN
Typ: DV MOD 255
Nr kat.: 951001
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	264 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA

Produkt 951001 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951001.

Idź do sklepu internetowego

Moduł ochronny N-PE

Moduł ochronny N-PE do ogranicznika DEHNventil M z układem połączeń "... + 1"

2 Produkty

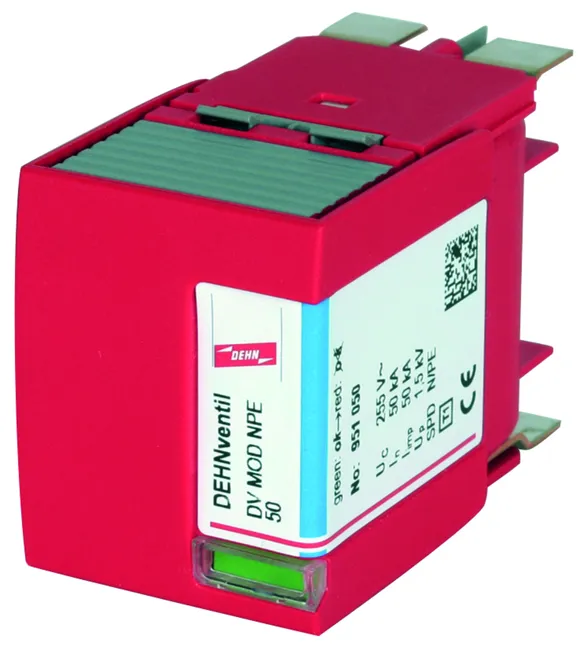

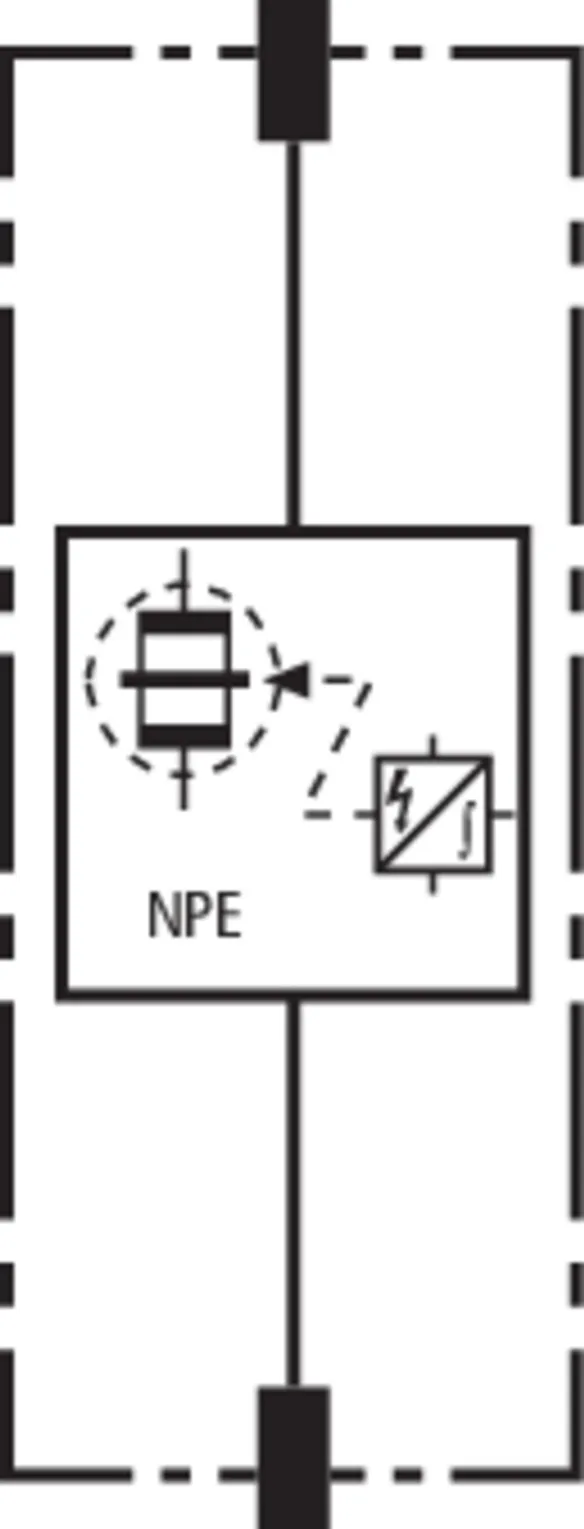

Nr kat. 951050 DV MOD NPE 50

GTIN / EAN 4013364108073, Nr taryfy celnej (EU): 85363030, Waga brutto: 182.60 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Producent: DEHN
Typ: DV MOD NPE 50
Nr kat.: 951050
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	50 kA

Produkt 951050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951050.

Idź do sklepu internetowego

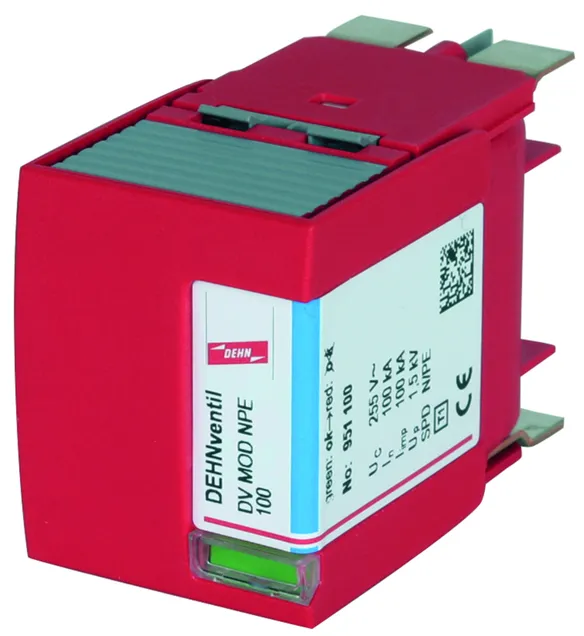

Nr kat. 951100 DV MOD NPE 100

GTIN / EAN 4013364108080, Nr taryfy celnej (EU): 85363030, Waga brutto: 183.00 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Producent: DEHN
Typ: DV MOD NPE 100
Nr kat.: 951100
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	100 kA

Produkt 951100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 951100.

Idź do sklepu internetowego

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	75 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Zdolność gaszenia prądu następczego AC [L-N] (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 32 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Zdolność gaszenia prądu następczego AC [L-N] (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 32 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	100 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Zdolność gaszenia prądu następczego AC [L-N] (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 32 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms / 100 A_rms

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	50 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Zdolność gaszenia prądu następczego AC [L-N] (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 32 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms

Największe napięcie trwałej pracy AC (U_C )	255 V
Prąd udarowy (10/350 µs) (I_imp )	25 kA
Energia właściwa (W/R)	156,25 kJ/Ω
Zdolność gaszenia prądu następczego AC [L-N] (I_fi )	50 kA_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 32 A gG nie zadziała do 50 kA_rms(spodziewanego)
Wytrzymałość zwarciowa [L-N]/[N-PE] (I_SCCR )	50 kA_rms / 100 A_rms
